第十八章 第一节
电能 电功

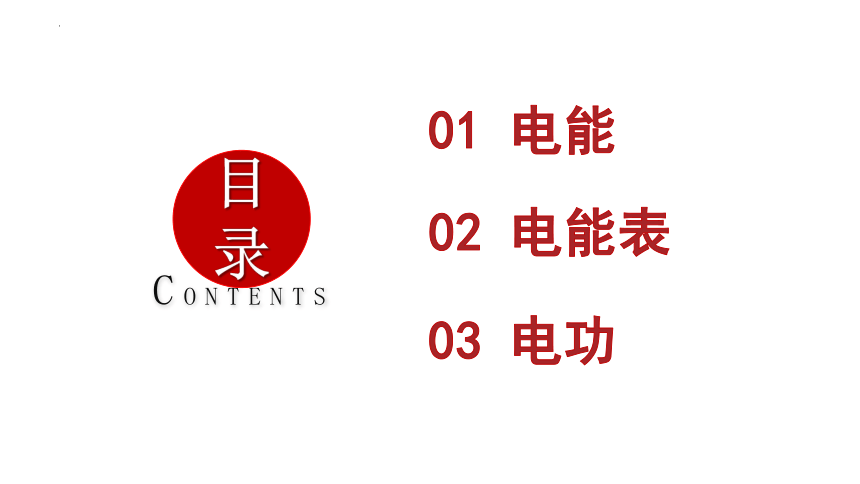

CONTENTS
目录
01 电能
02 电能表
03 电功
O
NE
电 能

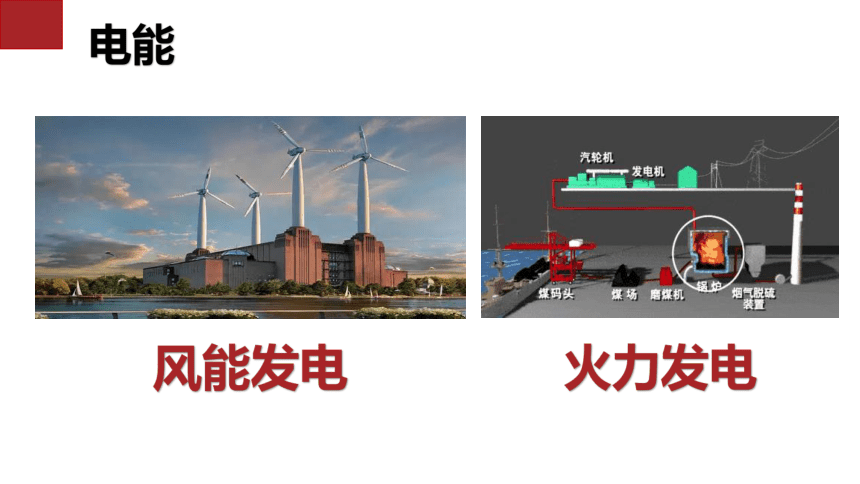

火力发电
风能发电

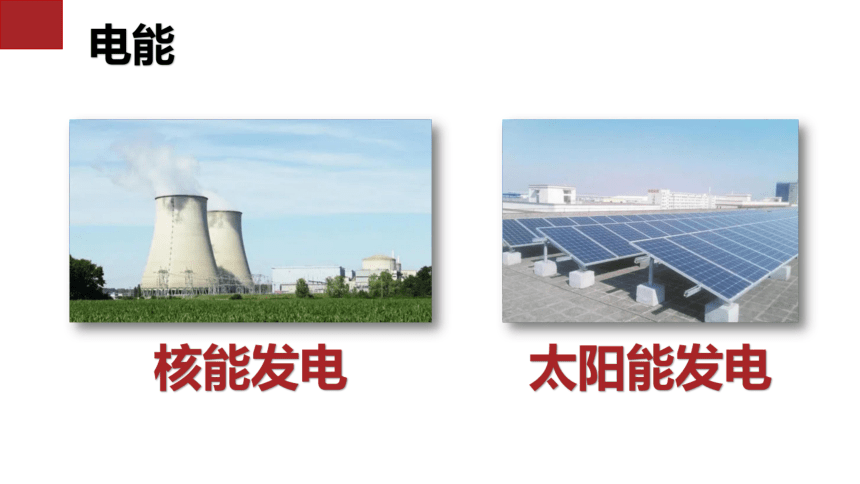

核能发电
太阳能发电
点击输入简要文字解说，解说文字尽量概括精炼，不用多余的文字修饰简洁精准。点击输入简要文字解说，解说文字尽量概括精炼
简洁精准的 解说所提炼的核心概念。点击输入简要文字解说，解说文字尽量概括精炼，不用多余的文字修饰简洁精准。点击输入简要文字解说，解说文字尽量概括精炼，不用多余的文字修饰，简洁精准的 解说所提炼的核心概念。
我们企业的精髓

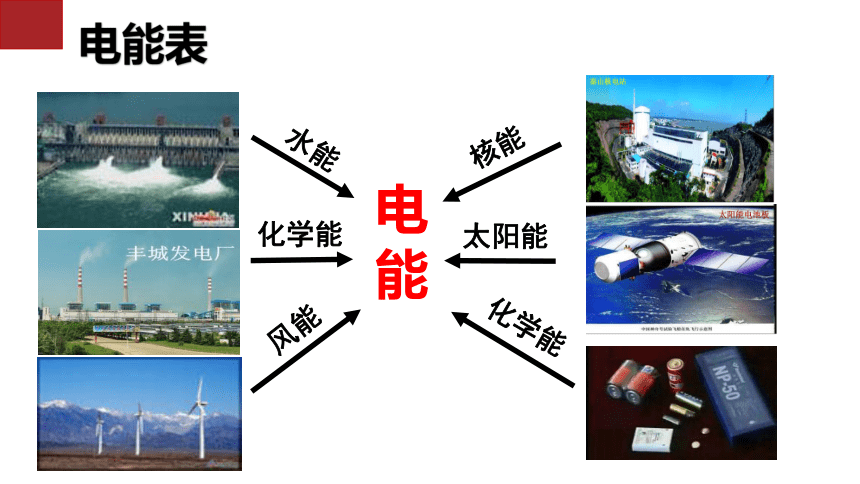

电能
水能
化学能
风能
核能
太阳能
化学能

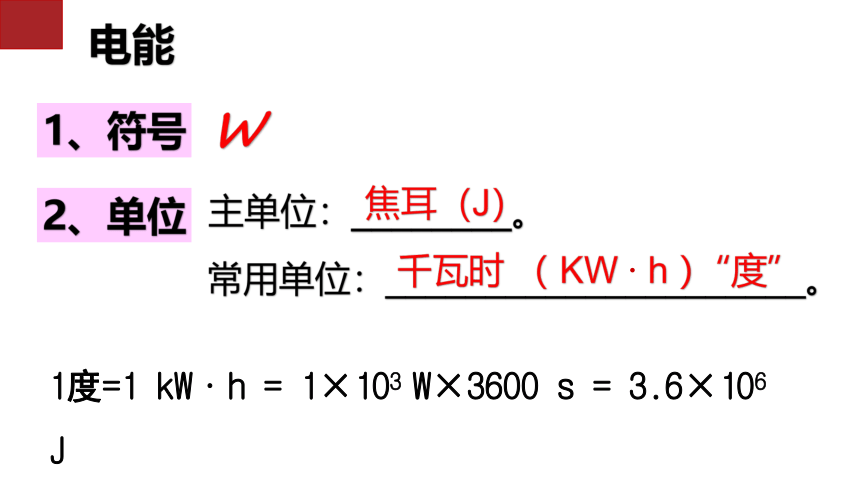

1、符号
W
1度=1 kW·h = 1×103 W×3600 s = 3.6×106 J
2、单位
主单位：________。
常用单位：_____________________。
焦耳（J）
千瓦时 （ KW · h ）
“度”
TWO
电能表

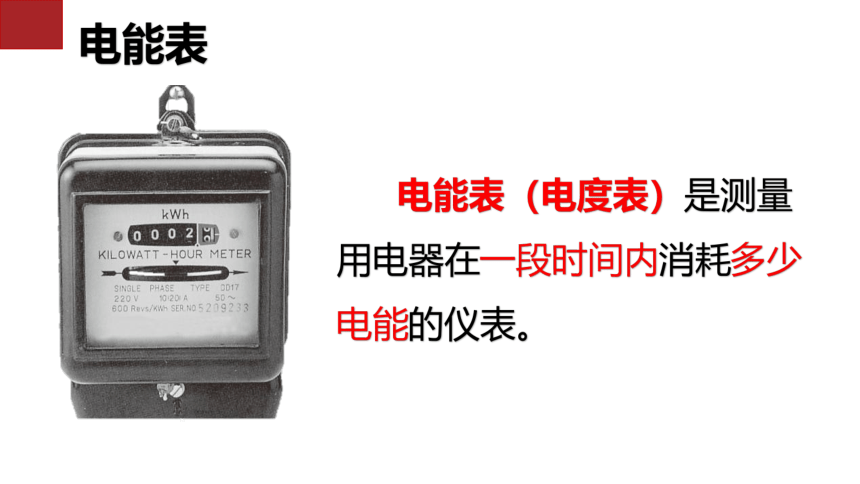

　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。

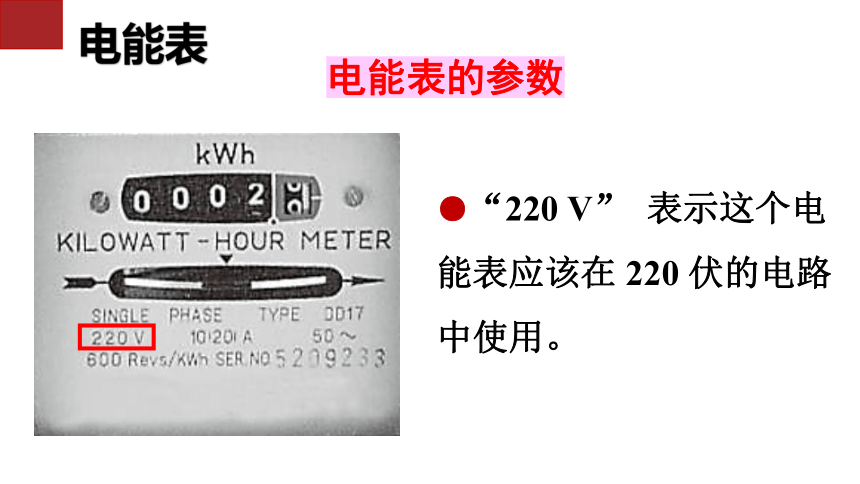

●“220 V” 表示这个电能表应该在 220 伏的电路中使用。
电能表的参数

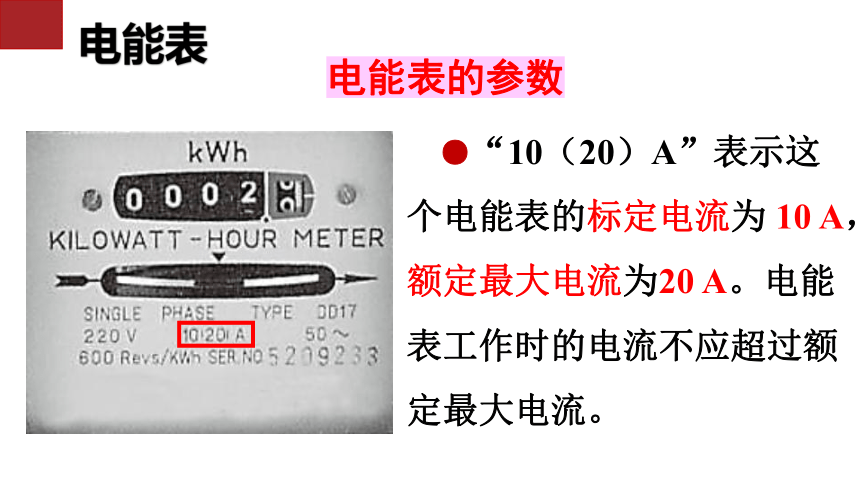

●“10（20）A”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
电能表的参数

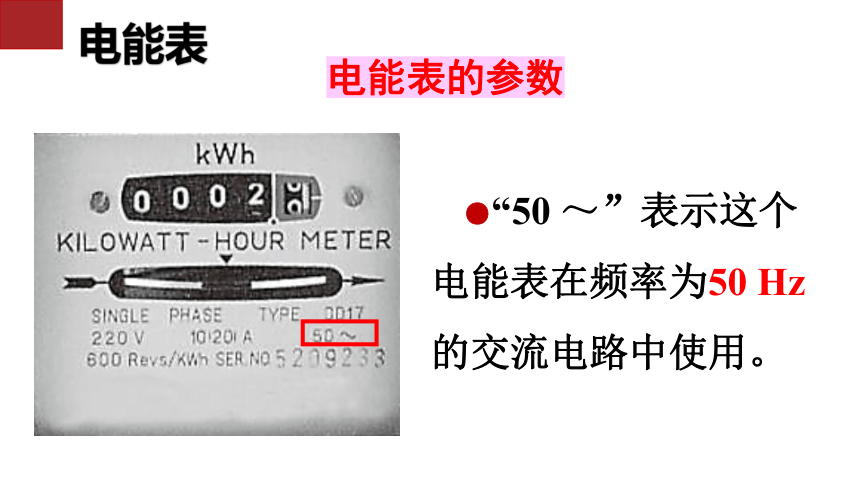

●“50 ～”表示这个电能表在频率为50 Hz的交流电路中使用。
电能表的参数
●“600 revs/（kW · h）”表示接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的转盘转过 600 转。
电能表的参数
W1=_________kW h
1月底:
4267.8
电能表的读数及电能计量方法
W2=__________kW h
2月底:
W=_____________ kW h
4374.4
W2 -W1= 106.6
2月份用电
1.某电能表的表盘上标有“4000r/KW·h”字样，现只让一台40英寸彩电工作，发现一段时间内转盘转了20r，则这段时间内，电视机消耗了多少电能？
0.005KW·h
2.[2019·安徽芜湖]小明观察如图所示家中的电能表，下列说法正确的是(　　)
B
A．此电能表应该接在小于220 V的电路中使用
B．电能表的短时间工作电流不能超过20 A
C．小明家本月已经消耗的电能为107 kW·h
D．此电能表转盘每小时转过3 000转
电炉
电熨斗
洗衣机
T
HREE
电功
电能转化为其他形式能
电流做了功
电功
电流做功的过程就是电能转化为其他形式能的过程。根据能量守恒定律，电流做了多少功，就消耗了多少电能，就产生了相应数量的其它形式的能。
表示电流做功的多少
1、符号
焦耳（J）、千瓦时（度）
3、物理意义
表示电能转化为其他形式能的多少
2、单位
W
表示消耗电能的多少
生活中，哪些是电流做功的表现？
①与电路两端的电压成正比
②与电路中的电流成正比
③与通电时间成正比
4．影响因素
5．公式
电功等于电压、电流和通电时间的乘积。
①电路的同一性:
W、U、I、t 四个物理量必须是同一个导体上的四个物理量;
②单位的统一性:
W、U、I、t 的单位必须分别是J、V、A、s;
③1J＝1V×1A×1S.
仅适用于纯电阻电路
1. 家庭电路中，电能表可直接测量（　　）　
A．电功 B．电阻 C．电流 D．电压
2. （2014 莆田）电功的国际单位是（　　）　
A．伏特（V） B．安培（A）
C．瓦特（W） D．焦耳（J）
A
D
3. 如图所示，下列电器设备工作时，将电能主要转化为内能的是（　　）　
A．电视机 B．洗衣机 C．电风扇 D．电热水壶
D
4.有一个空调接在220 V的家庭电路中，通过它的电流为5A，计算这只灯使用5 h消耗多少度电？
答：这只节能灯5 h消耗的电能是5.5 度。
解：W = UIt = 220 V×5A×5 h= 1.98 × 107J
1.98 × 107J=5.5KW·h
5. [2018·青海]如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3 A，再闭合开关S2，电流表示数变化了0.4 A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是( )
A
2.4
67.5
6．[2018·安徽]图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，则R1和R2并联后的总电阻为_____Ω；通电30 s，电阻R1消耗的电能为_____J.
7．[2019·河南郑州]小明家的电能表标有“3000 revs/(kW·h)”，小红家的电能表标有“2000 revs/(kW·h)”。所测量的1小时内，两电能表均转过6000 revs。下列相关描述正确的是( )
A．时间相同，所以两电能表消耗的电能一样多
B．在该时间段内，小红家用电器消耗的电能多于小明家用电器消耗的电能
C．在该时间段内，小明家的电能表转得更快
D．在任何时候，小明家的电能表都比小红家的电能表转的更快
B
本节课的内容到此结束
