电阻
第十六章 第三节
目 录
电阻
01.
影响电阻大小的因素
02.
01
电阻
电阻

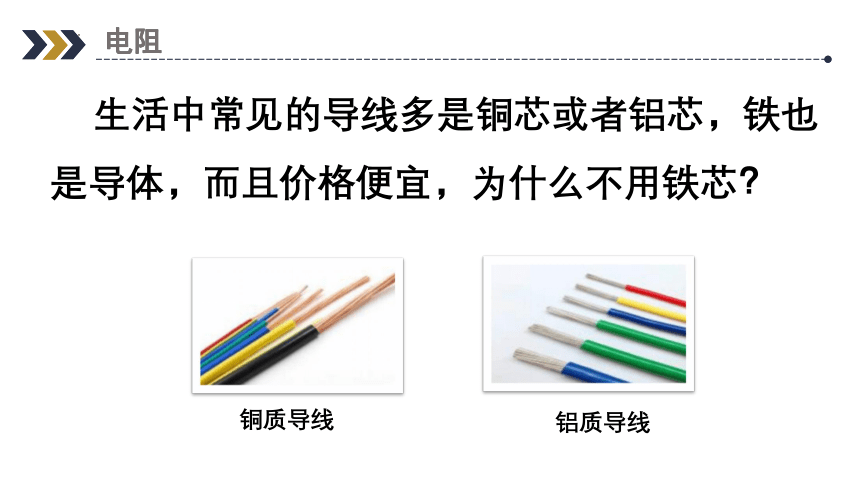

生活中常见的导线多是铜芯或者铝芯，铁也是导体，而且价格便宜，为什么不用铁芯？
铜质导线
铝质导线

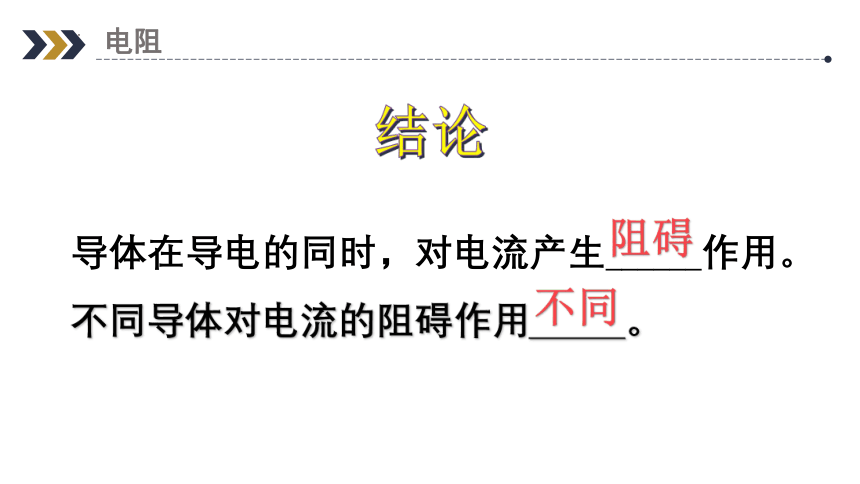

导体在导电的同时，对电流产生______作用。
不同导体对电流的阻碍作用______。　
结论
阻碍
不同
电阻
1.意义：
表示导体对电流阻碍作用的大小。
2.单位：
欧姆（Ω）
千欧（kΩ ）、兆欧（MΩ ）
1 k =103 , 1 M = 106
主单位：
常用单位:
单位进制：
欧姆(1787——1854年)是德国物理学家。欧姆在物理学中的主要贡献是发现了欧姆定律。人们为了纪念他，将电阻的单位定为:欧姆。

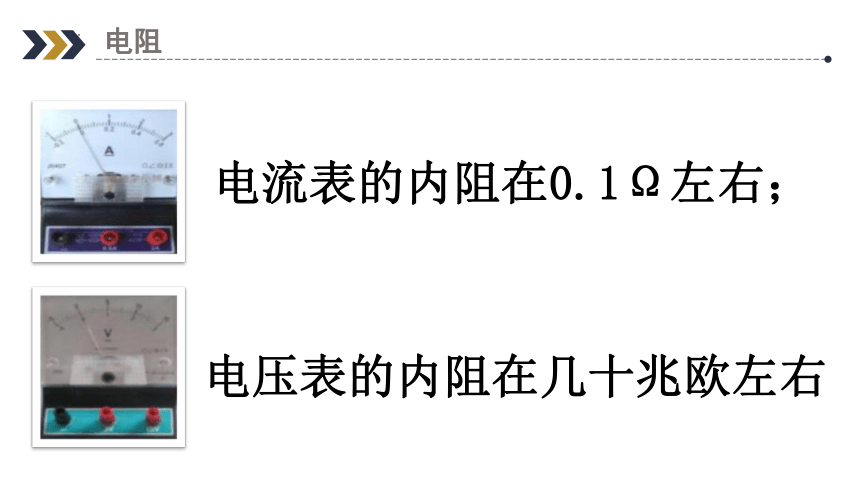

电流表的内阻在0.1Ω左右；
电压表的内阻在几十兆欧左右
长1m、截面积1mm2的铜导线的电阻约百分之几欧。
3.一切导体都有电阻
常见电阻
人的双手间（干燥） 1000—-5000欧
人的双手间（潮湿） 200—800欧
照明灯泡（工作时） 100—2000欧
实验用小灯泡 5—50欧
实验用导线（每根） 0.01—0.10欧
　 在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。
4．电阻器
电路图中元件符号是 ：
电阻的字母表示：
4．电阻器
R
一些常见的电阻器
02
影响电阻大小的因素
提出问题：
猜想假设：
电阻可能与导体的材料、长度、粗细等有关。
影响电阻大小的因素有哪些？
电路图
设计实验：
实验方法：
控制变量法
转换法
材料
实验结论：
导体的电阻与____________、______________、___________________有关。
导体的长度
导体的横截面积
导体的材料
实验结论：
在横截面积、材料一定时，导体长度越长，电阻越____。
在长度、材料一定时，导体横截面积越大，电阻越_____。
大
小
1、关于导体的电阻，下列说法中正确的是( )
A．导体中有电流，导体才有电阻
B．导体电阻的大小取决于通过它的电流的大小
C．导体的电阻是导体本身的一种性质，与通过的电流无关
D．导体的电阻越大，表明导体的导电能力越强
C
2、关于电阻，下列说法中正确的是( )
A．铁导线的电阻一定比铜导线的电阻大
B．同种材料制成的导线，若横截面积相同，则同温下长导线的电阻大
C．长度相同的两根导线，细导线的电阻一定大
D．粗细相同的两根导线，长导线的电阻一定大
B
3.电阻是指导体对电流的________作用。决定电阻大小的因素有导体的________、________和__________；导体的电阻还与________有关。
4．完成下列单位换算。
(1)0.5 MΩ＝__________kΩ＝__________Ω。
(2)560 kΩ＝________MΩ＝__________Ω。
阻碍
长度
粗细
材料
温度
500
5×105
0.56
5.6×105
5．如图14－1所示，甲、乙是两把用不同金属制成的钥匙，将它们分别接入图中的A、B之间，闭合开关，发现当把甲钥匙接入电路时，灯泡较亮，可知，甲、乙钥匙中电阻较大的是________(选填“甲”或“乙”)，当甲钥匙不接入电路时，其电阻________(选填“不变”或“变小”，)。
图14－1
乙
不变
4．如图所示，导体的电阻除了取决于导体的长度、横截面积和材料等因素外，还受温度的影响。如图所示，当给钨丝加热时，能观察到电流表的示数变____，小灯泡的亮度变________，这说明一般金属导体温度升高时，它的电阻变________。
小
暗
大
5．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是( )
A．合金丝的电阻跟该合金丝的长度无关
B．合金丝的电阻跟该合金丝的横截面积有关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
B
本节课的内容到此结束！
