第十九章 第一节
1.家庭电路的组成
2.火线和零线
3.三线插头和漏电保护器
目录
家庭电路的组成
01
我们家中的空调、电视、电冰箱、手机、电饭锅、热水壶、洗衣机、电脑……都离不开电，电是怎样送到家，又怎样分配到用电器的？
我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？

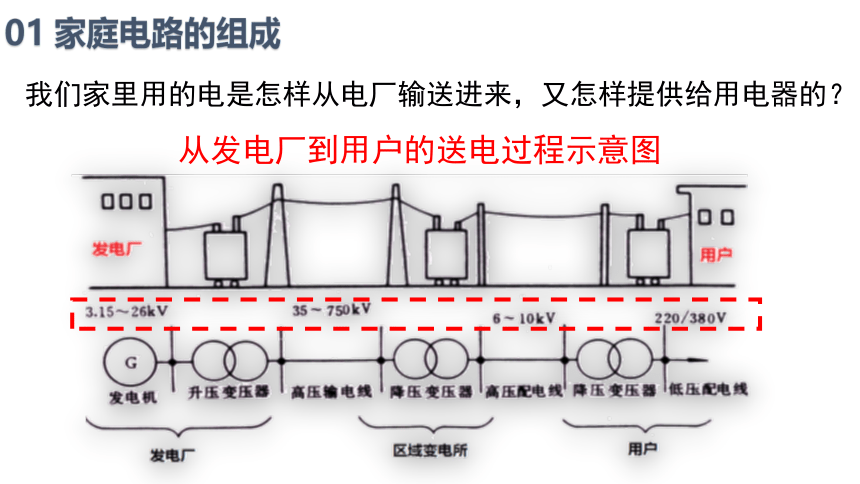

从发电厂到用户的送电过程示意图

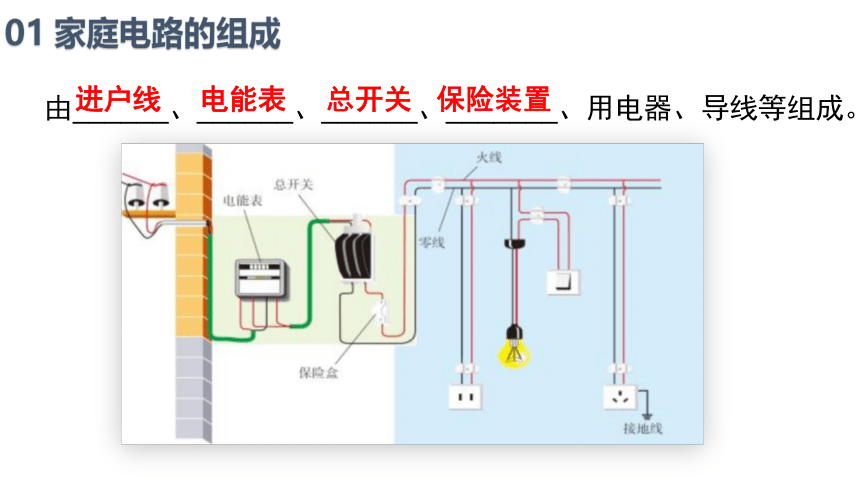

由______、______、______、_______、用电器、导线等组成。
进户线
电能表
总开关
保险装置
零线
地线
闸刀开关
开关
..
220V
火线
零线
火线
电能表
保险丝
两孔插座
电灯
..
.
三孔插座

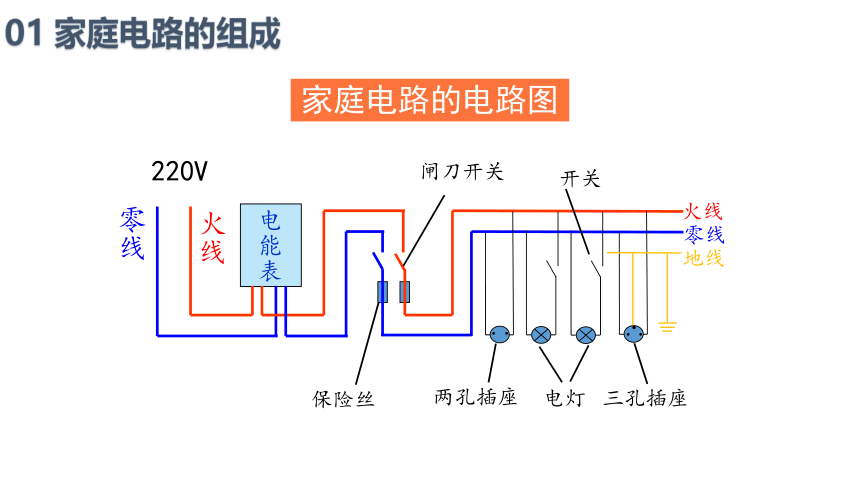

家庭电路的电路图
（1）电能表
①作用：
②安装：
家庭电路各部分的作用
测量用电器消耗电能的多少。
安装在________，总开关___。
干路上
前

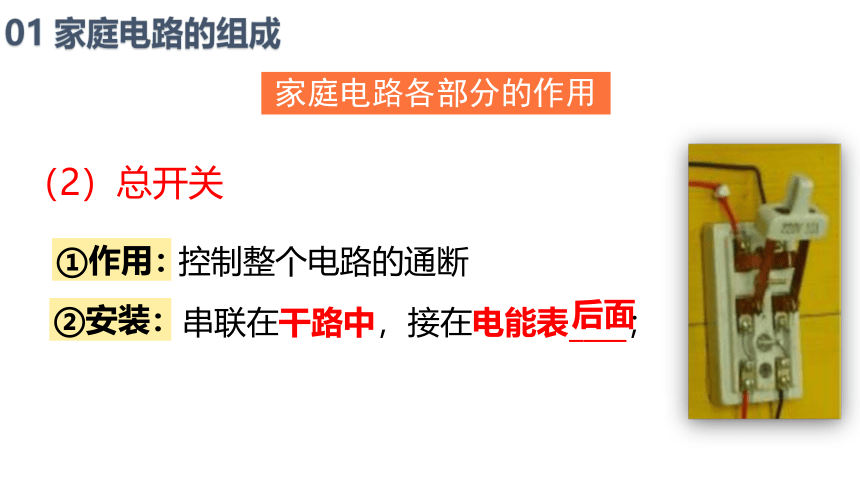

（2）总开关
家庭电路各部分的作用
控制整个电路的通断
串联在干路中，接在电能表____；
①作用：
②安装：
后面

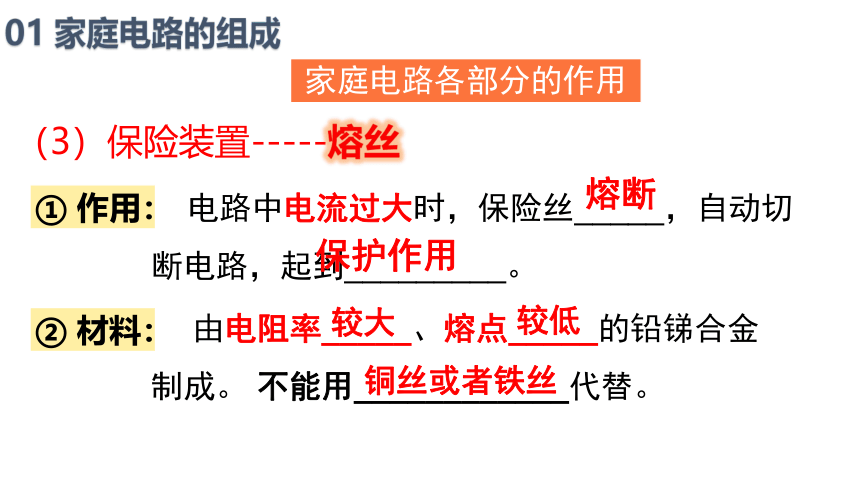

（3）保险装置-----熔丝
① 作用：
电路中电流过大时，保险丝_____，自动切断电路，起到_________。
家庭电路各部分的作用
② 材料：
由电阻率_____、熔点_____的铅锑合金制成。 不能用____________代替。
较大
较低
熔断
保护作用
铜丝或者铁丝
选用额定电流_____________最大的工作电流规格的保险丝。
（3）保险装置-----熔丝
家庭电路各部分的作用
④ 选用：
等于或稍大于
接在总开关______。
③ 使用：
后面

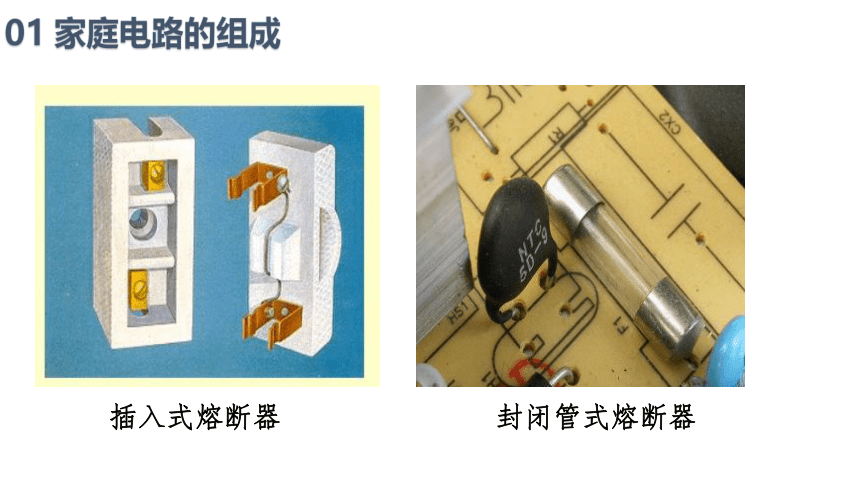

封闭管式熔断器
插入式熔断器
①作用：电路中电流过大时，空气开关________，切断电路，俗称____。
（4）保险装置-----空气开关
②安装：家庭电路的干路上，电能表______。
自动断开
后面
跳闸
1.（2019年天津市）图中的家庭电路元件，连接顺序正确的是（ ）
B
A
B
D
C
火线和零线
02
1.进户线：
①端线——火线（ L ） ②零线N（零线），和大地相连。
为用户提供电能来源。
用电器与零线、火线的连接
（1）各用电器（插座）_____在电路中。
（2）控制用电器的开关要连接在_____线上。
火
并联
2.测电笔
（1）作用：
辨别火线和零线。
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
（3）测试原理
氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发光。
如果试电笔的氖管发光，则被测导线是______；
如果试电笔的氖管不发光，则被测导线是______。
火线
零线
×
×
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流等于 ：
,这个电流可以使氖管发光，但对人体是没有危害的.
<10mA
1.[2018·巴彦淖尔]如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是( )
A．b、c之间某处断路
B．a、d之间某处断路
C．火线与零线短路
D．电灯的灯丝断了
A
2.怎么将灯泡连进电路？
火线
零线
三线插头和漏电保护器
03
两孔插座：左零右火
三孔插座：左零（N）右火（L） 中接地（E）
1.两孔与三孔插座
2.三脚插头
根据你的观察与了解，什么样的用电器要用三脚式插头呢？
大功率、金属外壳用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。
其中一条接火线，标有“L”；一条接零线，标有“N”；第三条标有“E”，和用电器的金属外壳相连，其作用是万一用电器的外壳和电源火线的绝缘损坏，使外壳带电，电流流入大地，不致对人体造成伤害。
当用电器漏电，金属壳上就有220V的电压. 人触及它时，电流就会通过人体进入大地，发生触电事故.若外壳接地，电流就会经接地线进入大地，就不再有电流流经人体.
L
N
E
插插头时可以先______，拔插头时可以后______。
(填“接地”、“离地”)
接地
离地
三脚插头中，上脚为什么较长？
3．漏电保护器
(1)作用：当有电流经过人体流入大地时，漏电保护器会迅速_________，对人身起保护作用。
(2)漏电保护器是通过检测电路中___________________________来控制开关的。
切断电路
零线和火线中电流大小差异
空气开关和漏电保护器在电路中分别起什么作用？
（1）空气开关是电路中______________自动断开电路。漏电保护器是_________________自动断开电路。
（2）空气开关保护_________，漏电保护器保护_____。两者作用不一样，不能相互替代。
电流过大时
电路中发生漏电时
用电器
人
1、(2019 山东泰安市).关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
C
2．[2019·山东德州]小明同学设计的家庭电路如图所示，其中设计正确的是( )
D
3．[2018·内蒙古鄂尔多斯]请用笔画线代替导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。

2．[2017·安徽]如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时会迅速切断电路，从而起到保护作用，甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )
