(共13张PPT)
第一部分 按模块复习考点
第21讲 欧姆定律
2023年安徽中考物理总复习专题

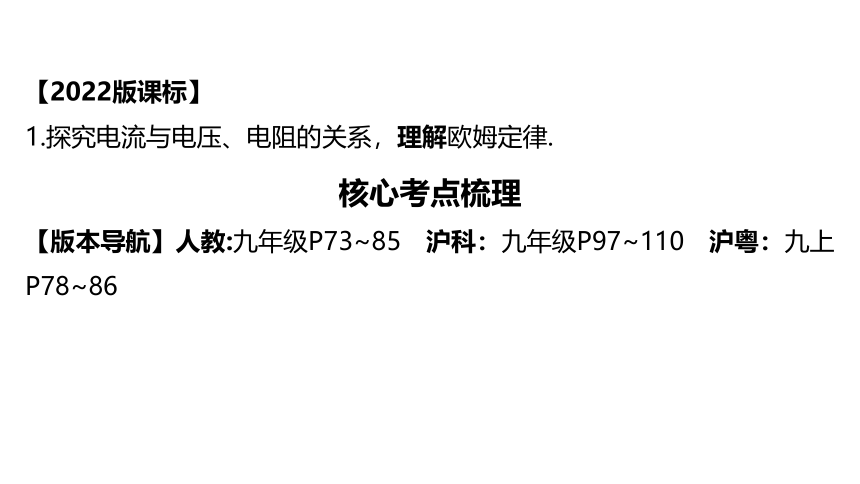

【2022版课标】
1.探究电流与电压、电阻的关系，理解欧姆定律.
核心考点梳理
【版本导航】人教:九年级P73~85 沪科：九年级P97~110 沪粤：九上P78~86

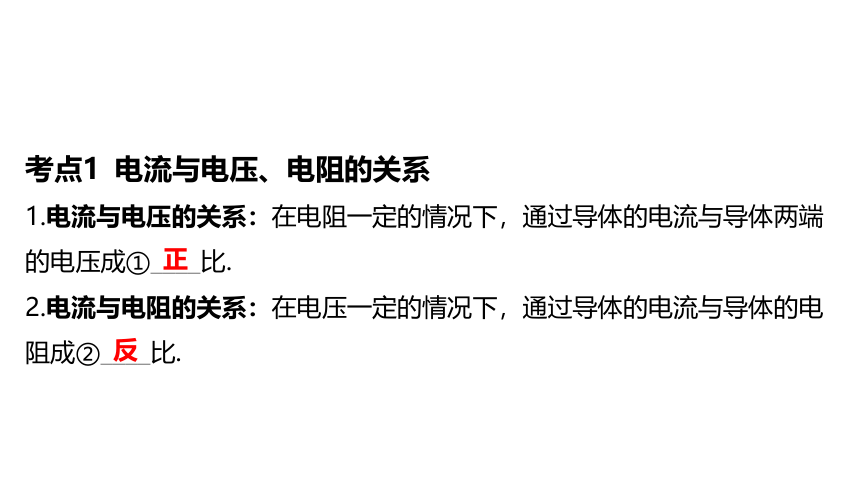

考点1 电流与电压、电阻的关系
1.电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成①____比.
2.电流与电阻的关系：在电压一定的情况下，通过导体的电流与导体的电阻成②____比.
正
反

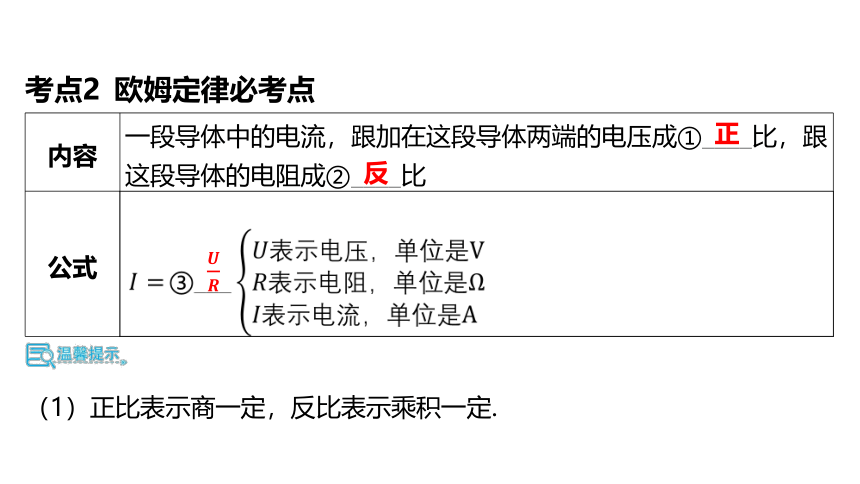

考点2 欧姆定律必考点
内容 一段导体中的电流，跟加在这段导体两端的电压成①____比，跟这段导体的电阻成②____比
公式
（1）正比表示商一定，反比表示乘积一定.
正
反

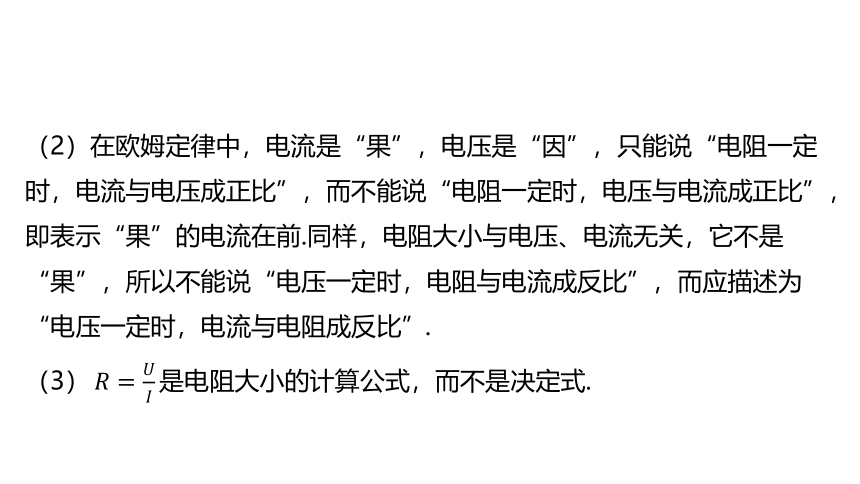

（2）在欧姆定律中，电流是“果”，电压是“因”，只能说“电阻一定时，电流与电压成正比”，而不能说“电阻一定时，电压与电流成正比”，即表示“果”的电流在前.同样，电阻大小与电压、电流无关，它不是“果”，所以不能说“电压一定时，电阻与电流成反比”，而应描述为“电压一定时，电流与电阻成反比”.
（3） 是电阻大小的计算公式，而不是决定式.

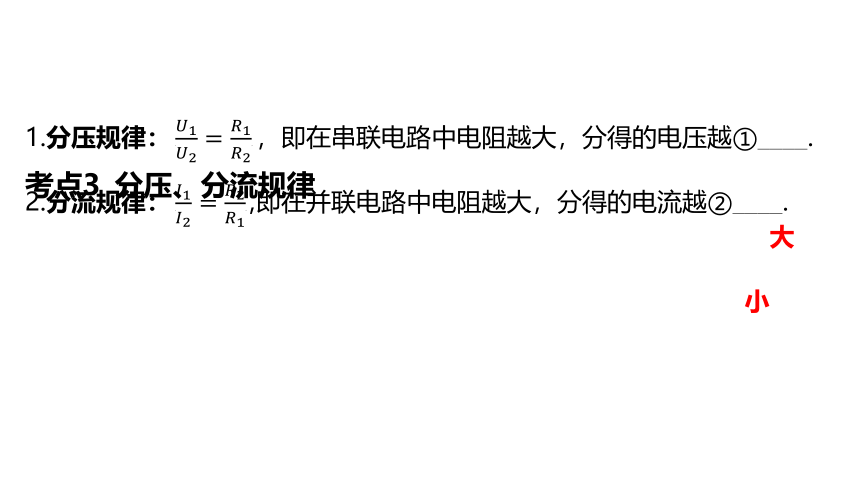

考点3 分压、分流规律
1.分压规律： ，即在串联电路中电阻越大，分得的电压越①____.
2.分流规律： ,即在并联电路中电阻越大，分得的电流越②____.
大
小
基础小练
1.判断正误.
（1）导体两端的电压为零时，导体的电阻一定为零( )
×
（2）导体的电阻等于导体两端的电压跟通过它的电流的比值( )
√
（3）导体的电阻一定时，通过导体的电流跟它两端的电压成反比( )
×
（4）对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍( )
√
2.某段金属导体两端电压为 时，通过的电流是 ；当该导体两端电
压为 时，通过该导体的电流为_____A；当该导体两端电压降为0时，
电阻为____ .


3.电阻为 的电铃，正常工作时的电压为 ，现只有一个 的电源，
要使它正常工作，要给它____联一个___ 的电阻.
串

重难点突破
重难点1 欧姆定律计算（10年7考）
【例1】已知电源电压恒定不变， .当只闭合开关 时，电流表
的示数为 ；当开关 、 均闭合时，电流表示数如图乙所示.则电
源电压为_____ ， 为____ .
例1题图


例2题图
【例2】(2022广元)如图所示电路中， 、 、 分别是三
只电表（电压表或电流表）， ， ，电
源电压恒为 ，闭合开关S.当电表a、 为电流表， 为
电压表时，电表a的示数为_____A；当电表a、 为电压
表， 为电流表时，电表b的示数为___ .


重难点2 分压、分流规律（10年2考）
例3题图
【例3】(2022蜀山区一模)如图所示，闭合开关后，两个
电阻是____联的，若电路中的两只电压表的规格完全相
同，均有两个量程 ，且各元件及连接
均完好.闭合开关，两只电压表的指针偏转角度相同，则
电阻 与 的比值为_____.
串

【例4】如图甲所示电路，当开关 闭合后，两个电流表&1& 、&2& 的指针
偏转角度一样，如图乙所示，则其中通过小灯泡 的电流为______A，通
过小灯泡 的电流为______A，此时两个小灯泡 、 的电阻之比为
_____.
例4题图



重难点3 图像理解（10年4考）
【例5】(2022凉山州改编)在“探究电流与电压的关系”的实验中，某同学根据实验数据分别画出了电阻 和 的 图像如图所示.
例5题图
（1） 和 阻值之比为_____.

（2）将 和 并联接入电源电压为 的电路中时，电路
中的总电流为_____A.

（3）将 和 串联接入电源电压为 的电路中时，电路
中的总电流为_____A.

（4）当 和 并联时，通过____的电流较大.

（5）当 和 串联时，____分得的电压较大.
