(共12张PPT)

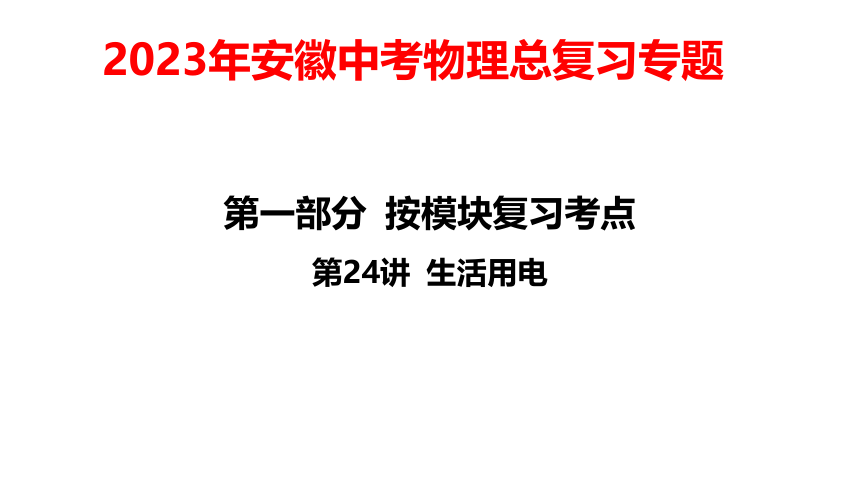

第一部分 按模块复习考点
第24讲 生活用电
2023年安徽中考物理总复习专题

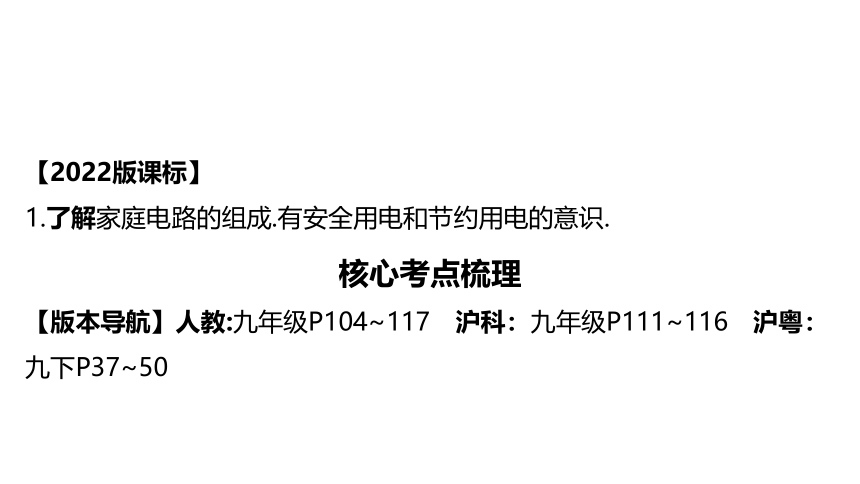

【2022版课标】
1.了解家庭电路的组成.有安全用电和节约用电的意识.
核心考点梳理
【版本导航】人教:九年级P104~117 沪科：九年级P111~116 沪粤：九下P37~50

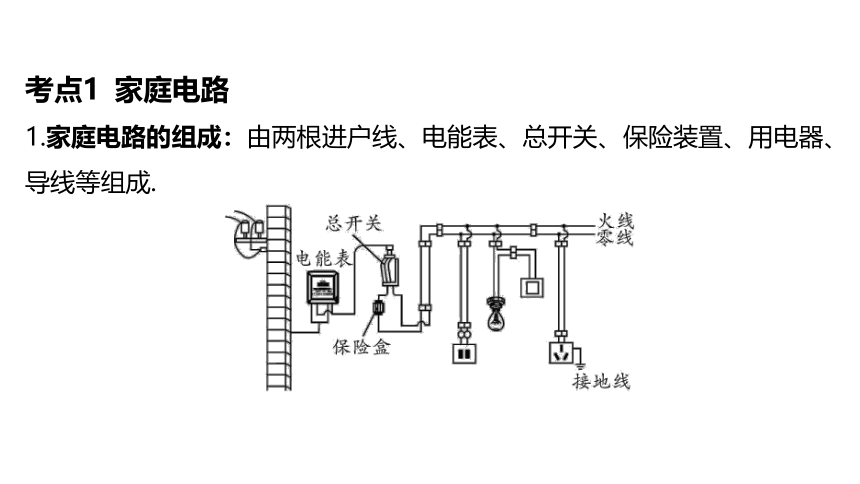

考点1 家庭电路
1.家庭电路的组成：由两根进户线、电能表、总开关、保险装置、用电器、导线等组成.

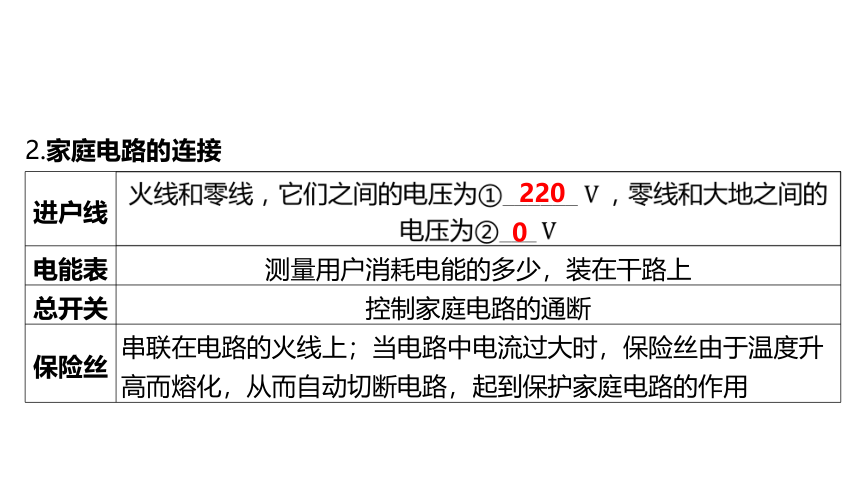

2.家庭电路的连接
进户线
电能表 测量用户消耗电能的多少，装在干路上
总开关 控制家庭电路的通断
保险丝 串联在电路的火线上；当电路中电流过大时，保险丝由于温度升高而熔化，从而自动切断电路，起到保护家庭电路的作用
220
0
用电器 连接 所有家用电器都③____联接入电路中
灯泡 与灯泡的灯座螺丝口相接的必须是④____线；灯泡和控制它的开关串联，开关在⑤______和⑥______之间
三线插头
插座 两孔插座：左零右火 三孔插座：⑩____零 ____火 ____接地
并
零
灯泡
火线
火
零
地
左
右
上
续表

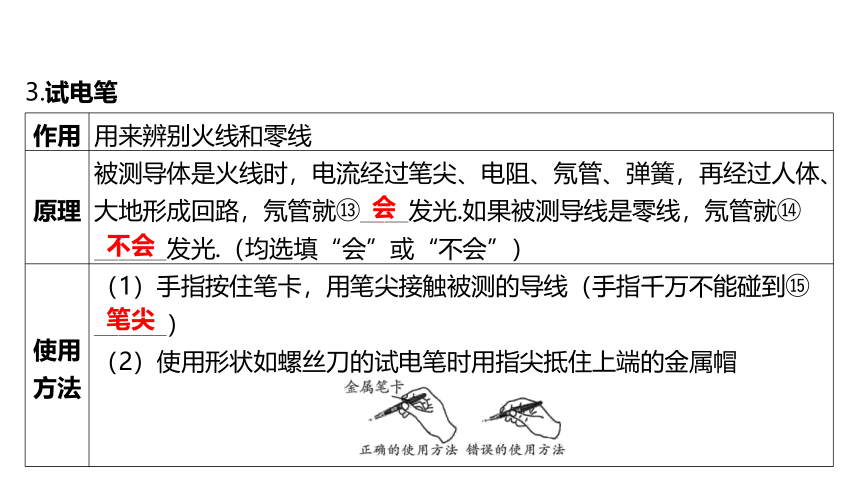

3.试电笔
作用 用来辨别火线和零线
原理 被测导体是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地形成回路，氖管就 ____发光.如果被测导线是零线，氖管就
______发光.（均选填“会”或“不会”）
使用方法 （1）手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到
______）
（2）使用形状如螺丝刀的试电笔时用指尖抵住上端的金属帽
. .
会
不会
笔尖
考点2 家庭电路故障分析
1.家庭电路中电流过大的原因
用电器的总功率过大
发生短路
总功率
电流
电阻
电流
2.火线和零线断路的分析
考点3 安全用电
1.常见电压：人体安全电压不高于①____ ；家庭电路电压为②_____ .
2.安全用电原则
（1）不接触低压带电体，不靠近高压带电体.
（2）更换灯泡、搬动电器前应断开电源开关.
（3）不弄湿用电器，不损坏导线绝缘层.
（4）保险装置、插座、导线、家用电器等达到使用寿命时应及时更换.


（5）注意防雷：高大建筑物顶端要装避雷针、雷雨天气不要到大树下避雨等.
3.触电事故急救措施：不能直接碰触电的人，应立即切断电源或者用干燥的木棍、竹竿将电线挑开，再进行施救.发生火灾时，首先要切断电源，绝不能带电泼水救火.
基础小练
1.判断正误.
（1）保险丝可以用铜丝代替( )
×
（2）当家庭电路中电线起火时，马上泼水救火( )
×
（3）使用测电笔时，手不能接触笔尾金属体( )
×
（4）连接电路时，用电器的金属外壳应接地线( )
√
（5）控制灯泡的开关应接在灯泡和零线之间( )
×
第2题图
2.如图所示的家庭电路，当闭合开关时，发现电灯不亮.
若原因是图中打“×”的位置发生了断路，则在开关闭合
的情况下，用测电笔分别测试电路中 、 、 三点时，
测电笔氖管______（选填“都会”“都不会”或“只有
点会”）发光.
都会
