(共6张PPT)
第一部分 按模块复习考点
微专题7 电路故障分析
2023年安徽中考物理总复习专题

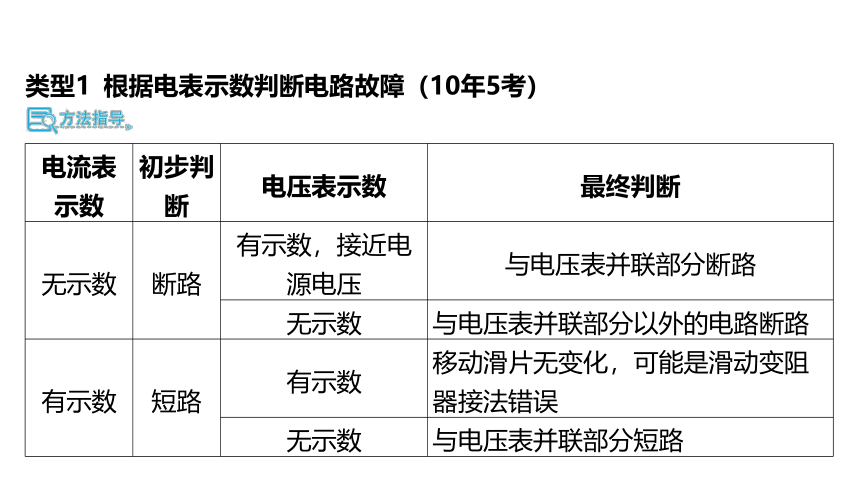

类型1 根据电表示数判断电路故障（10年5考）
电流表示数 初步判断 电压表示数 最终判断
无示数 断路 有示数，接近电源电压 与电压表并联部分断路
无示数 与电压表并联部分以外的电路断路
有示数 短路 有示数 移动滑片无变化，可能是滑动变阻器接法错误
无示数 与电压表并联部分短路

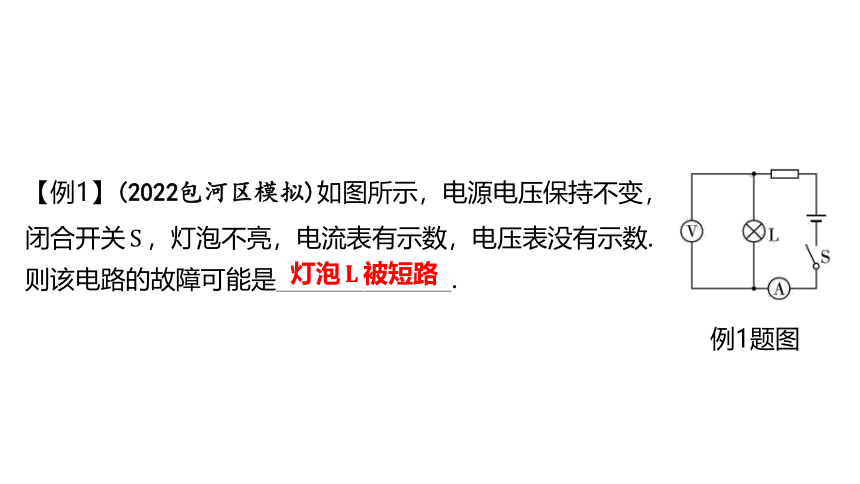

例1题图
【例1】(2022包河区模拟)如图所示，电源电压保持不变，
闭合开关 ，灯泡不亮，电流表有示数，电压表没有示数.
则该电路的故障可能是______________.
灯泡 被短路
例2题图
【例2】(2022怀化)如图所示，导线连接无误，闭合开关
后两灯都不亮，电压表有示数且接近电源电压，电流表无
示数，则其原因可能是_____________.
灯泡 断路
类型2 并联代替法判断电路故障（10年5考）
1.用导线（或电流表）并接来查找故障位置：当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路.（注意：不能并接在电源两端）
2.用电压表并接来查找故障位置：将电压表并接在电路某两点之间，若电压表有示数，说明与电压表并接部分有可能断路；若电压表无示数，说明与电压表并联部分以外的电路断路.
3.用小灯泡并接来查找故障位置：用小灯泡并接在电路某两点之间，若小灯泡发光，说明与小灯泡并接的电路部分断路.
例3题图
【例3】(2022眉山)小林同学在“探究串联电路中用电器两
端电压与电源两端电压的关系”时，如图所示电源电压
保持不变.他闭合开关时发现两只灯泡都不亮，用电
压表分别测出 、 、 两点之间的电压为 、
灯泡 断路
、 .若电路只有一处故障，则应是_____________.
