第一部分 按模块复习考点
微专题8 动态电路分析
2023年安徽中考物理总复习专题

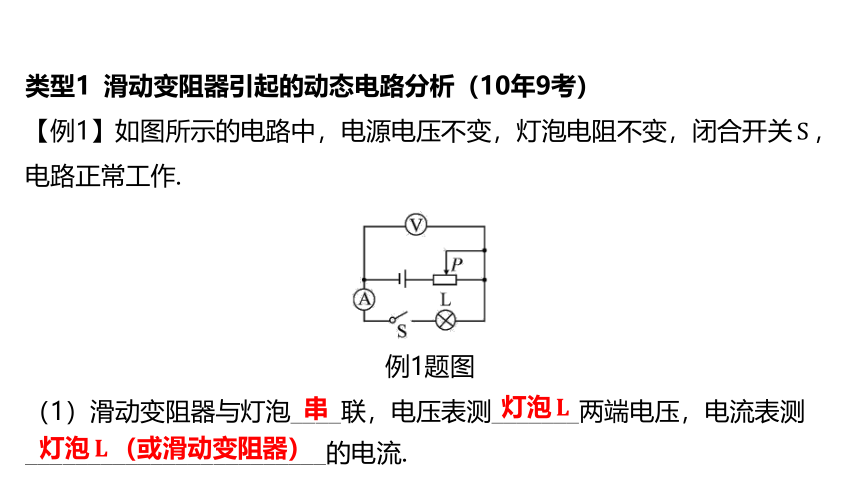

类型1 滑动变阻器引起的动态电路分析（10年9考）
【例1】如图所示的电路中，电源电压不变，灯泡电阻不变，闭合开关 ，电路正常工作.
例1题图
（1）滑动变阻器与灯泡____联，电压表测_______两端电压，电流表测
________________________的电流.
串
灯泡
灯泡 （或滑动变阻器）
（2）当滑片 向右移动的过程中：滑动变阻器接入电路的电阻______.
变大
①电流表示数变化判断：电路中的总电阻______，电源电压保持不变，电路中的总电流变____，电流表的示数变____.
变大
小
小
②电压表示数变化判断：在灯泡电阻不变的情况下，由 推理出，灯
泡两端的电压变____，电压表的示数变____.
小
小
③灯泡亮度判断：由公式 （或 或 ）可推理出，灯泡消耗的
实际电功率变____，灯泡变____.
小
暗

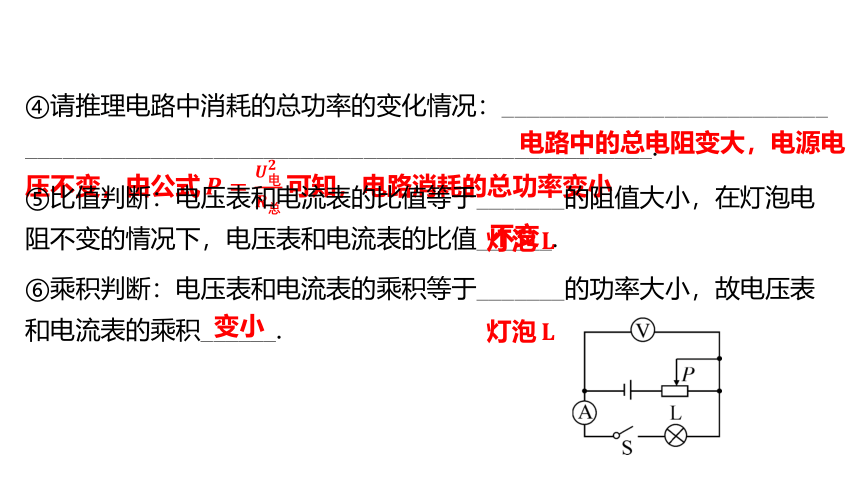

④请推理电路中消耗的总功率的变化情况：__________________________
__________________________________________________.
电路中的总电阻变大，电源电压不变，由公式 可知，电路消耗的总功率变小
⑤比值判断：电压表和电流表的比值等于_______的阻值大小，在灯泡电
阻不变的情况下，电压表和电流表的比值______.
灯泡
不变
⑥乘积判断：电压表和电流表的乘积等于_______的功率大小，故电压表
和电流表的乘积______.
灯泡
变小

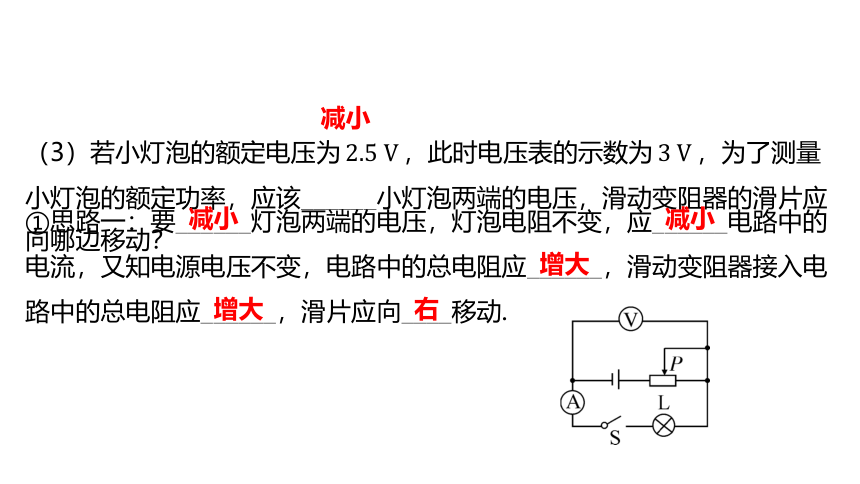

（3）若小灯泡的额定电压为 ，此时电压表的示数为 ，为了测量
小灯泡的额定功率，应该______小灯泡两端的电压，滑动变阻器的滑片应
向哪边移动？
减小
①思路一：要______灯泡两端的电压，灯泡电阻不变，应______电路中的电流，又知电源电压不变，电路中的总电阻应______，滑动变阻器接入电路中的总电阻应______，滑片应向____移动.
减小
减小
增大
增大
右

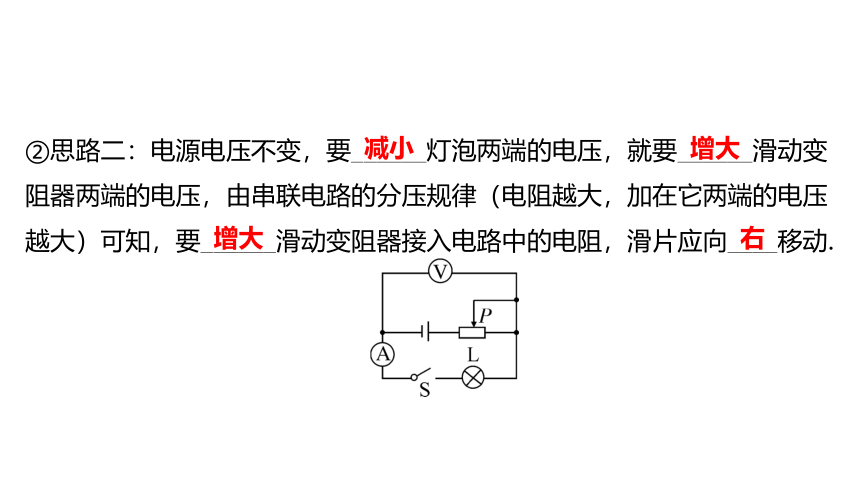

②思路二：电源电压不变，要______灯泡两端的电压，就要______滑动变阻器两端的电压，由串联电路的分压规律（电阻越大，加在它两端的电压越大）可知，要______滑动变阻器接入电路中的电阻，滑片应向____移动.
减小
增大
增大
右
【例2】在如图所示的电路中，电源电压保持不变.
例2题图
（1）滑动变阻器与电阻____联，电压表测
________________________________，电流表测________的电流.
并
电源电压（或 、 两端电压）
通过
（2）当滑片 向右移动的过程中：滑动变阻器接入电路的电阻______.
变大
①电压表示数判断：由并联电路中各支路两端电压相等，等于电源电压可知，电压表的示数______.
不变
②电流表示数判断： 两端的电压______，由公式 可知，则电流表
的示数______.
不变
变小
③电路消耗的总功率判断：由公式 可知， 消耗的电功率
______， 消耗的电功率______，则电路消耗的总功率______.
不变
变小
变小
④灯泡亮度判断：若将 换成灯泡（阻值不变），试分析灯泡的亮度变
化：
________________________________________________________________.
灯泡两端电压不变、电流不变，故小灯泡消耗的电功率不变，亮度不变
⑤比值判断：电压表和电流表的比值等于____的阻值大小，故电压表和电
流表的比值______.

变大
⑥乘积判断：电压表和电流表的乘积等于____的功率大小，故电压表和电
流表的乘积______.

变小
【例3】(2022福建)如图，电源电压保持不变， 为定值电阻.闭合开关 ，
将滑片 从右端向左端移动过程中，下列说法正确的是( )
例3题图
A.&1& 和&2& 示数不变， 示数变大
B.&3& 和 示数的乘积先变大后变小
C.&4& 和 示数之比不变
D.&5& 和 示数之比变小
√
（1）在串、并联电路中，其中任意一个电阻增大，总电阻就增大.（并联电路中，其中一个电阻增大，该支路的电流减小，总电流减小，电源电压不变时，总电阻增大）
（2）在推断串联电路的变化时，要先推断电流的变化，再推断电压的变化；在推断并联电路的变化时，要先推断支路电流的变化，再推断干路电流的变化.
（3）灯泡的亮度由它的实际功率决定（实际功率越大，灯泡越亮），所以在判断灯泡亮度变化时，应先判断灯泡的功率变化情况.
类型2 敏感电阻类动态电路分析（2013.17）
例4题图
【例4】(2022宁夏)如图甲所示是高铁上烟雾报警器
的简化原理图，其中电源电压保持不变， 为定值
电阻， 为光敏电阻， 的阻值与光照强度的关系
如图乙所示.射向光敏电阻的激光被烟雾遮挡时，下
列说法正确的是( )
A.光敏电阻 的阻值减小
B.电流表的示数增大
C.电压表的示数增大
D.电路中消耗的总功率增大
√
类型3 开关通断类动态电路分析
例5题图
【例5】(2021宜昌)如图所示，电源电压恒定，闭合 ，小
灯泡发光，再闭合 时，观察到的现象是( )
A.电压表示数增大 B.电流表示数变小
C.小灯泡变亮 D.小灯泡亮度不变
√
