(共17张PPT)
电容器的电容
1）两个绝缘相离很近的导体－－极板
1.构造：
电介质
2）绝缘物质－－电介质
2、电容器：任何两个彼此绝缘又相隔很近导体，都可以看成是一个电容器
极板
锡箔
绝缘纸
一、电容器
3、符号：
2、充电过程的实质：电能转化为两板间的电场能。
1、充电：把电容器与电源相连，使电容器两个极板带上等量的异种电荷。
4、电容器所带的电荷量（带电量）：是指一个极板所带电荷量的绝对值

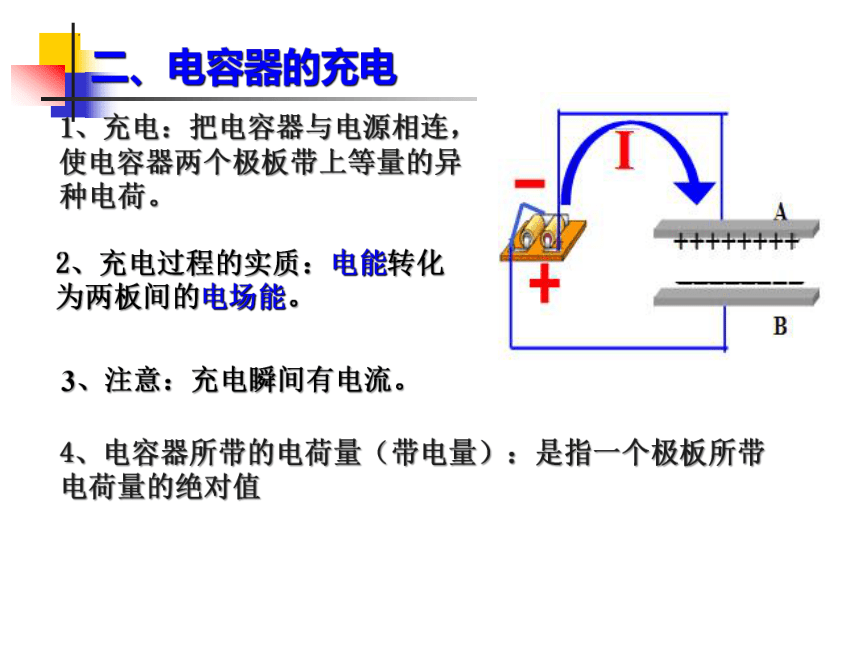

二、电容器的充电
3、注意：充电瞬间有电流。
2、放电过程的实质：使电场能转化为其它形式的能
1、电容器放电：把充电电容器两极板接通，两极板上的电荷互相中和，使电容器不再带电。
3、电容器是一种储存电场能的装置

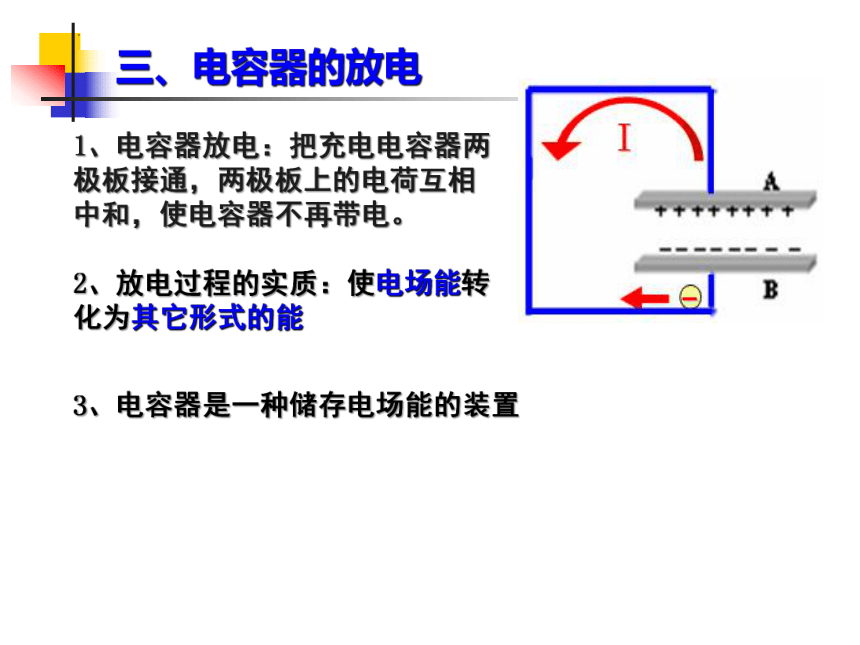

三、电容器的放电

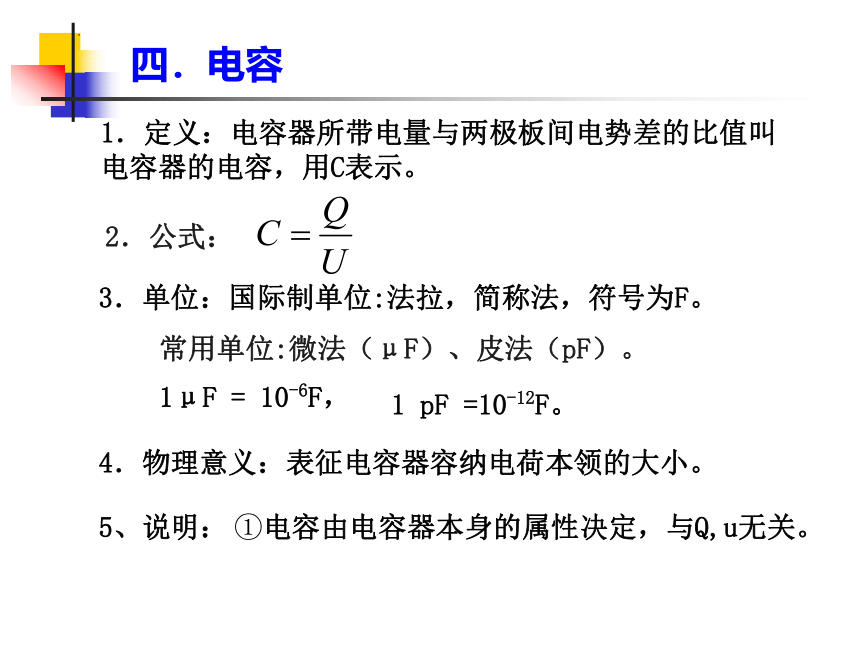

四．电容
1．定义：电容器所带电量与两极板间电势差的比值叫　　　　　电容器的电容，用C表示。
2．公式：
3．单位：国际制单位:法拉，简称法，符号为F。
常用单位:微法（μF）、皮法（pF）。
4．物理意义：表征电容器容纳电荷本领的大小。
1μF = 10-6F，
1 pF =10-12F。
5、说明：
①电容由电容器本身的属性决定，与Q,u无关。
1、实验公式：

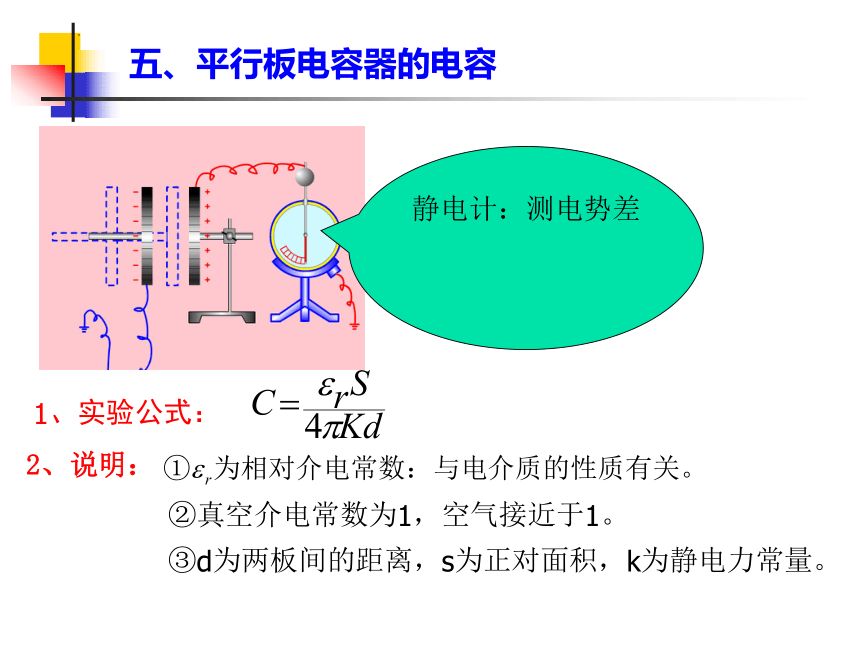

五、平行板电容器的电容
2、说明：
②真空介电常数为1，空气接近于1。
③d为两板间的距离，s为正对面积，k为静电力常量。
静电计：测电势差

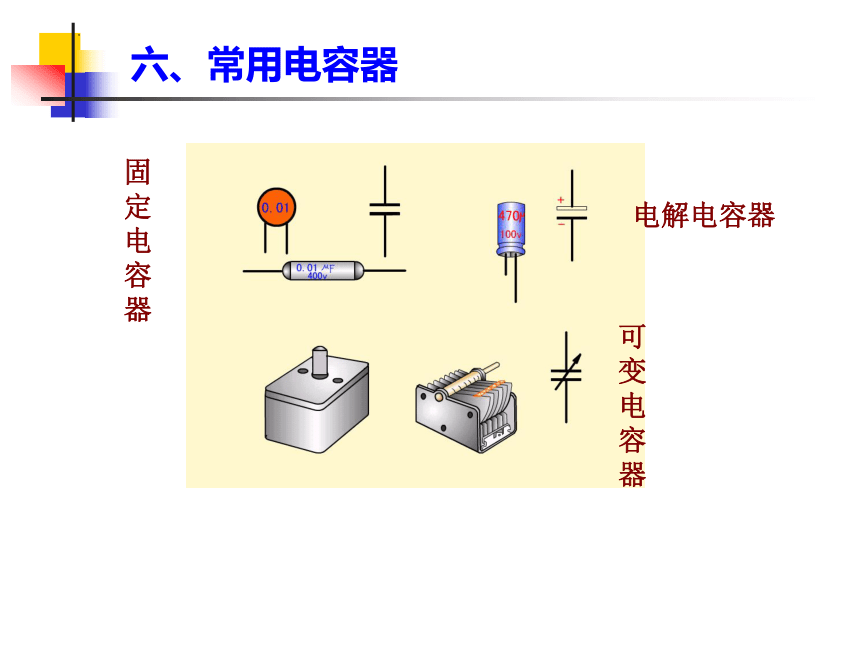

六、常用电容器
可变电容器
固定电容器
电解电容器
七、电容器的两个物理量：
　　2、额定电压：电容器外壳标的是工作电压，叫额定电压。
思考题：某一电容器标有“100μF，200V”的含义？
1、击穿电压：加在电容器两极上的极限电压叫击穿电压。
八、对电容器电容的两个公式的理解
任意电容器电容的定义式(度量式).
平行板电容器电容的决定式(函数式).
对一个确定的电容器,其电容已确定,不会随其带电量和两板电压的改变而改变.
平行板电容器电容的大小由ε、s和d共同决定.
九 、平行板电容器的动态分析
任意电容器电容的度量式
平行板电容器电容的决定式
匀强电场场强的度量式
1、动态分析平行板电容器中因为两板距离d或正对面积s或介电质常数导致电容C、电量Q、电压U、电场强度E的变化。
2、各物理量间的推理关系如下：
第一类问题:平行板电容器充电后，切断与电源的连接，电容器的带电量Q保持不变。
第二类问题:平行板电容器充电后，继续保持电容器两极板与电池两极相连接，两板间的电压U保持不变。
图5
例1．如图5所示，两块平行正对的金属板与电源相连，N板接地，在两板中的P点固定一带正电的检验电荷，现保持下板不动，将上板平行向下缓慢移动，则在M板下移的过程中，该试探电荷的电势能变化情况是（ ）
A、不变 B、变大
C、变小 D、无法确定
启示：分析电容器中某点电势与电势能的变化时，先分析电场强度的变化，从而确定该点与零电势的电势差变化，来判断电势的变化；再结合所放电荷的正负确定电势能的变化。
B
习题
1、下列说法中正确的是（ ）
A、电容器所带的电荷越多，电容就越大
B、电容器两极板间电压越高，电容就越大
C、电容器所带电荷增加一倍，则两极间的电压也一定增加一倍
D、电容表征电容器容纳电荷的本领的物理量
E、平行板电容器保持带电量不变而增大板距时，两板间电压要减小
F、平行板电容器一板带电＋Q，另一板带电－Q，则此电容器不带电
2、有一正充电的平行板电容器，若使它的电荷量减少 3×10-4C，其电压降为原来的三分之一，则电容器原来的带电量可能是　　　　
CD
4.5×10-4C
3、连接在电池两极上的平行板电容器，当两极板间的距离减小时
A.电容器的电容C变大
B.电容器极板的带电量Q变大
C.电容器两极间的电势差U变大
D.电容器两极板间的电场强度E变大
ABD
5、两块平行金属板带等量异量电荷，要使两板间的电压加倍，而板间的电场强度减半，应使（ ）
　　A、两板的电荷量加倍，而距离变为原来的4倍
　　B、两板的电荷量加倍，而距离变为原来的2倍
　　C、两板的电荷量减半，而距离变为原来的4倍
　　D、两板的电荷量减半，而距离变为原来的2倍
C
4、某平行板电容器的电容为C，带电荷量为Q，相距为d，今在板间中点放一个电荷量为q的点电荷，则它受到的电场力的大小为（ ）
　　
A、 B、 C、 D、
C
6、在下图所示的实验装置中，平行板电容器的极板A与一个灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，由观察到的指针变化做出平行板电容器电容变小的依据是（ ）
A、两极板间的电压不变，极板上的电荷量变小
B、两极板间的电压不变，极板上的电荷量变大
C、极板上电荷量几乎不变，两极板间电压变小
D、极板上电荷量几乎不变，两极板间电压变大
D
7、平行板电容器充电后与电源断开，负极板接地，在两板间有一正电荷（电荷量很少）固定在P点，如图所示，以U表示电容两极板间的电压，E表示两极板间的场强， 表示正电荷在P点的电势，若保持负极板不动，而将正极板移至图中虚线所示的位置，则（ ）
　　A、U变大， E不变 ， 不变
B、E变大， U不变， 变低
　　C、U变小， E变大， 变高
D、U不变， E不变， 不变
A
变式3．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点.如图所示，用E表示两极板间场强，U表示电容器的电压，EP表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则：（ ） A.U变小，E不变 B.E变大， EP不变 C.U变小，EP不变 D.U不变，EP不变
+
P
·
A C
电容器充电后与电源断开，电量不变，根据匀强电场场强的决定式可知，场强E不变。场强E不变，P点到下极板间的距离不变，P点与零势面的电势差不变, 把点电荷从P点移到零势面电场力所做的功不变,故点电荷在P点的电势能EP不变．
d减小
ε、S不变
C变大
Q不变
U减小
解析：
第一类问题:Q不变，E与d无关。
左
右
C
S
E
例2．如图所示，电源电压恒定，在闭合电键时发现灵敏电流计的指针向左偏了一下。平行板电容器C、灵敏电流计G、电源及开关组成闭合回路。现减小电容器两极板间距离，则灵敏电流计偏转方向是 （ ）
A。向右偏转
B。向左偏转
C。若将电容器极板正对面积减小，则向右偏转
D。若将电容器极板正对面积减小，则向左偏转
启示： 1、确定电容的正负极板。
2、关键在于分析前后两个状态的电容器上的电量变化，确定是放电还是充电。
BC
图1
某电容
式话筒的原理示意图如图
1
所示，
E
为
电源，
R
为电阻，薄片
P
和
Q
为两金属
极板．对着话筒说话时，
P
振动而
Q
可
视为不动．在
P
、
Q
间距增大过程中
(
)
A
P
Q
．
、
构成的电容器的电容增大
B
．
P
上电荷量保持不变
C
．
M
点的电势比
N
点的低
D
．
M
点的电势比
N
点的高
启示：抓住电容传感器中是电容的哪一个决定因数变化,然后用动态分析的方法解题。
D
