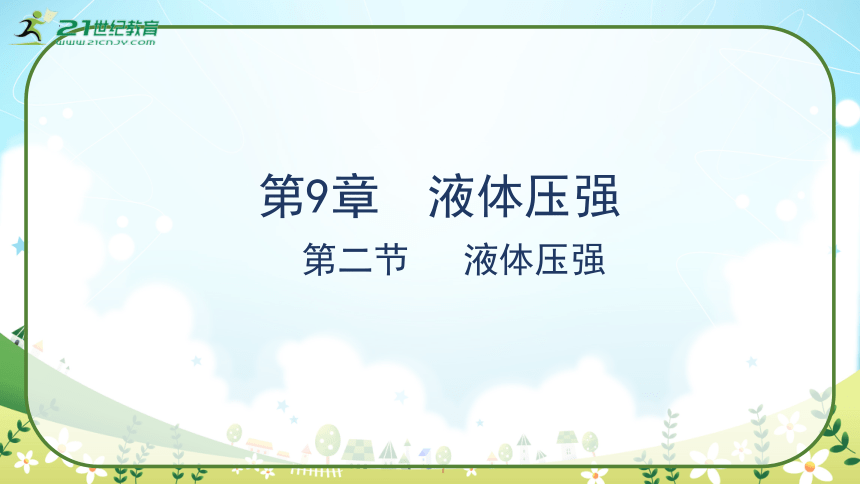

第二节 液体压强
第9章 液体压强

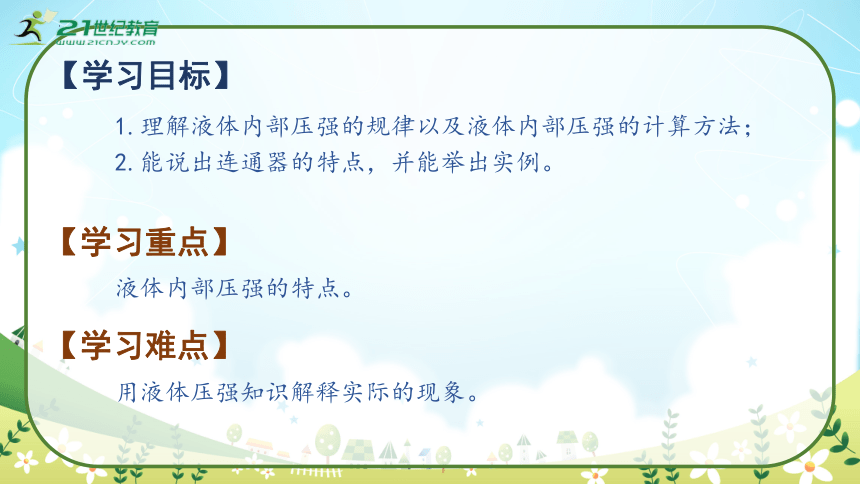

1.理解液体内部压强的规律以及液体内部压强的计算方法；
2.能说出连通器的特点，并能举出实例。
液体内部压强的特点。
用液体压强知识解释实际的现象。
【学习目标】
【学习重点】
【学习难点】
创设情境 导入新课
1

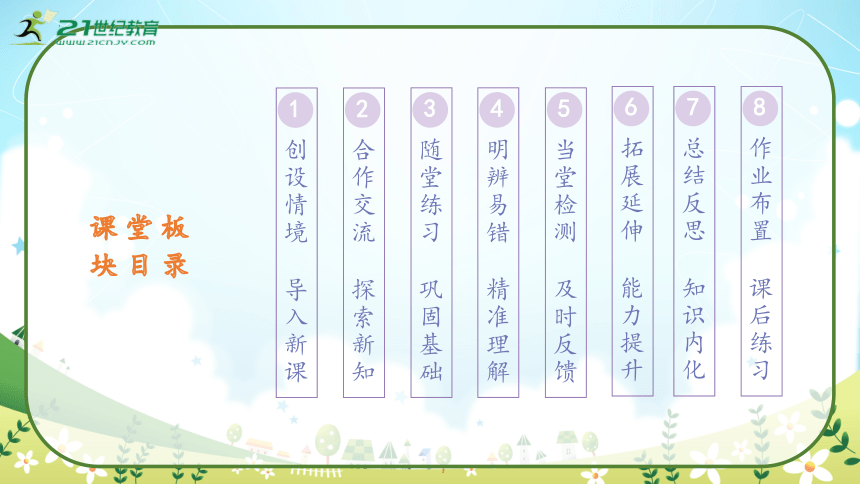

课堂板
块目录
合作交流 探索新知
2
随堂练习 巩固基础
3
明辨易错 精准理解
4
当堂检测 及时反馈
5
拓展延伸 能力提升
6
总结反思 知识内化
7
作业布置 课后练习
8

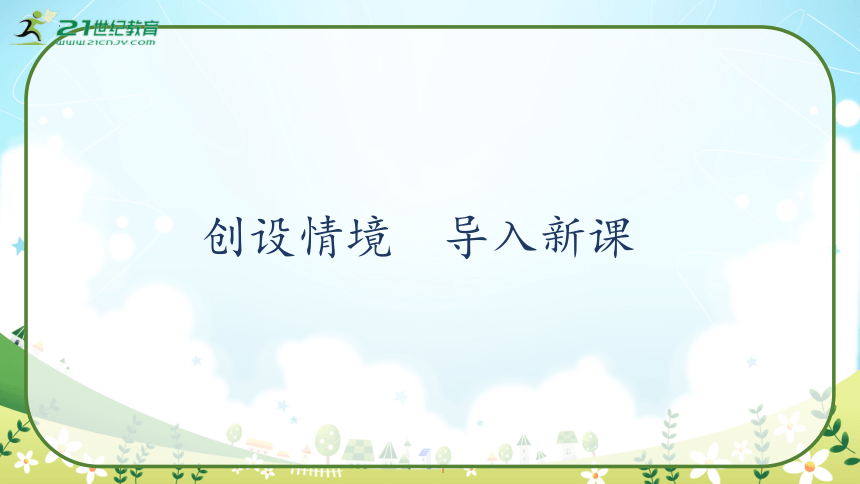

创设情境 导入新课
为什么要穿潜水服潜水？
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？

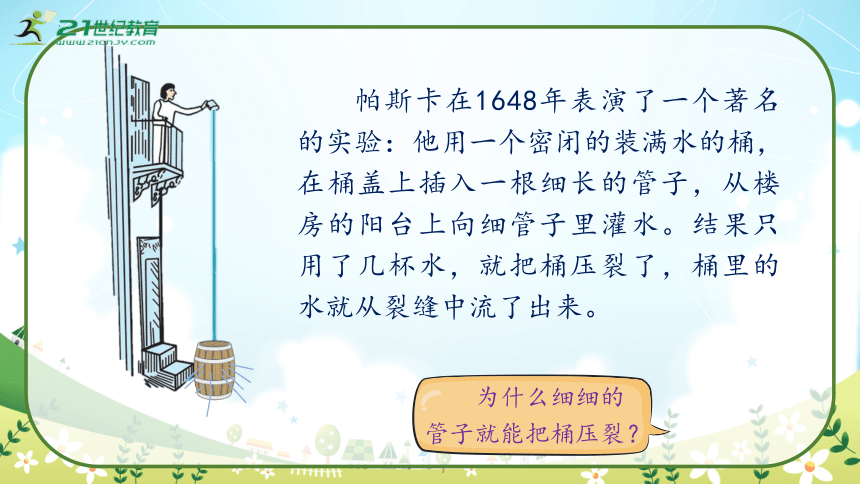

帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
为什么细细的管子就能把桶压裂？
合作交流 探索新知

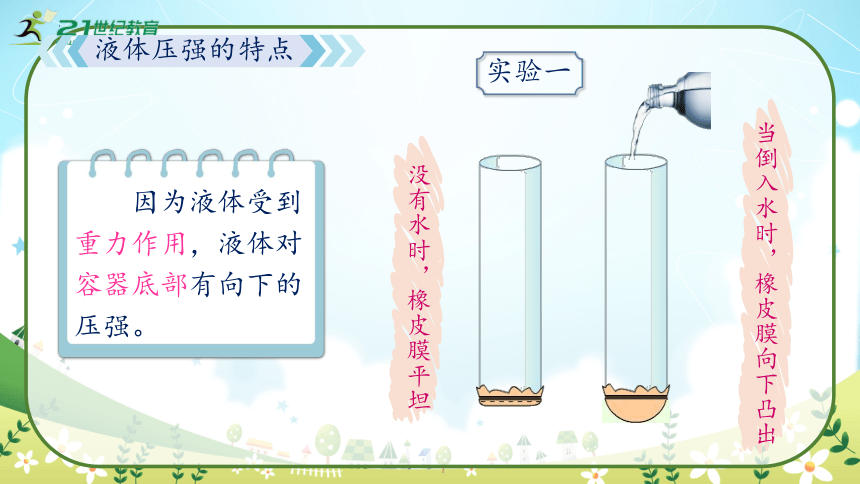

当倒入水时，橡皮膜向下凸出
没有水时，橡皮膜平坦
实验一
液体压强的特点
因为液体受到重力作用，液体对容器底部有向下的压强。

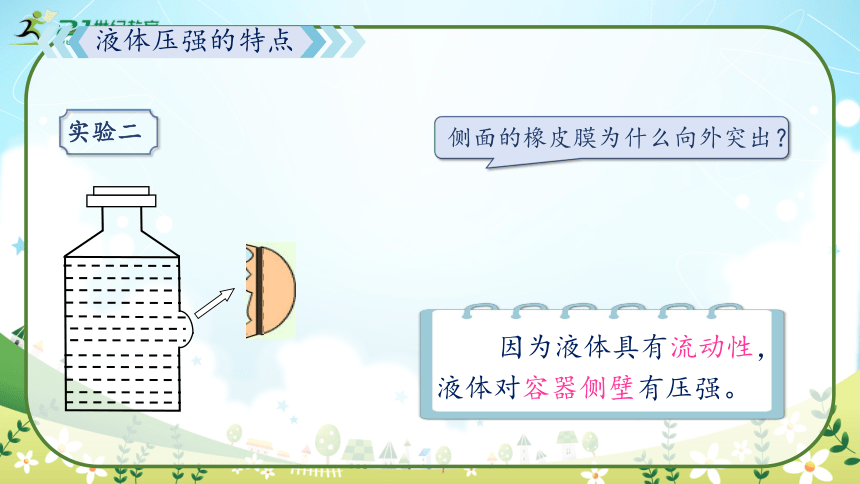

侧面的橡皮膜为什么向外突出？
实验二
液体压强的特点
因为液体具有流动性，
液体对容器侧壁有压强。

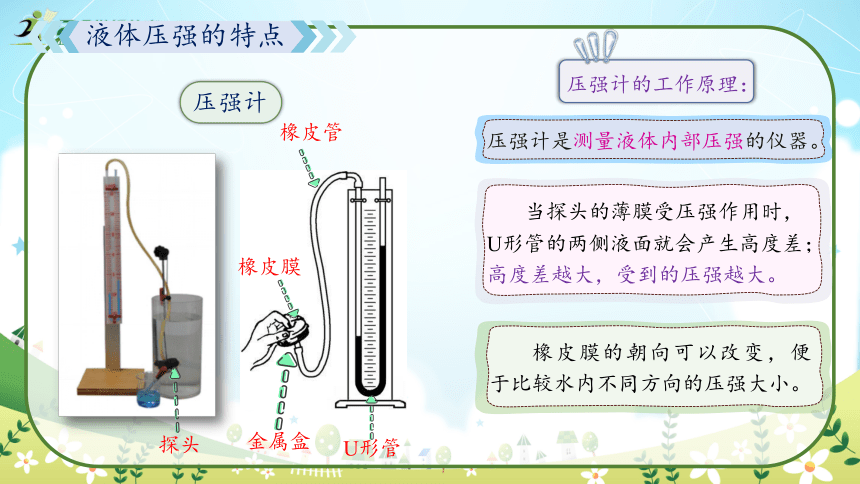

当探头的薄膜受压强作用时，U形管的两侧液面就会产生高度差；高度差越大，受到的压强越大。
液体压强的特点
压强计
压强计的工作原理：
橡皮管
橡皮膜
金属盒
U形管
探头
橡皮膜的朝向可以改变，便于比较水内不同方向的压强大小。
压强计是测量液体内部压强的仪器。

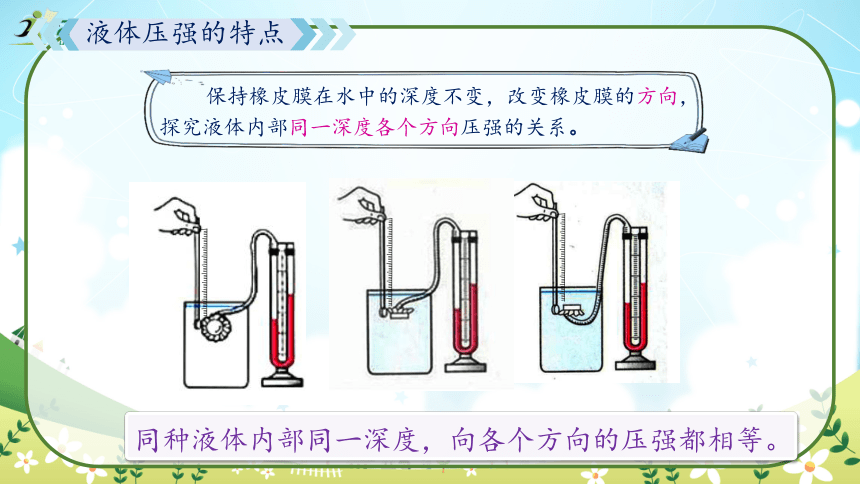

保持橡皮膜在水中的深度不变，改变橡皮膜的方向，探究液体内部同一深度各个方向压强的关系。
液体压强的特点
同种液体内部同一深度，向各个方向的压强都相等。
在同种液体内部，深度增大，液体压强也增大。
h：研究点到自由液面的竖直距离。
液体压强的特点
改变橡皮膜在水中的深度，
探究液体内部的压强与深度有什么关系？
液体压强的特点
探究液体内部的压强是否与液体的密度有关。
在深度相同时，液体密度越大，压强也越大。
1．液体内部朝各个方向都有压强。
2．同种液体内部同一深度，向各个
方向的压强都相等。
3．在同种液体内部，深度越深，
液体压强也增大。
4．深度相同时，液体密度越大，
压强也越大。
液体压强的特点
面积为S的小液片受到上方的液柱对它的压力
小液片受到的压强
因此，液面下深度为h处液体的压强为
r
S
h
h
ρgh
F=G=mg= ρVg= ρShg
p=ρgh
液体压强的大小
p=ρgh
p 液体在任一深度的压强 (Pa)
液体的密度 (kg/m3)
g 常数9.8 N/kg
h 深度：液体内部某一位置到
自由液面的竖直距离 (m)
h
液体压强公式
连通器
连通器的原理：
连通器里装的是相同的液体，当液体不流动时，连通器各部分中的液面高度总是相同的。
上端开口、下端连通的容器叫做连通器。
连通器的应用
壶嘴与壶身组成连通器
U形“反水弯”
锅炉和外面的水位计组成连通器
乳牛喂水器
随堂练习 巩固基础
例题1．如图1所示，瓶中水从小孔A、B处流出，说明液体
对容器的 有压强，从B孔射出的水喷得更急
些，说明液体的压强随 的增加而增大。
例题2．如图2所示，容器中盛有一定量的水，静止放在斜
面上，容器底部A、B、C三点的压强PA、PB、PC的
大小关系是： 。
侧壁
深度
PA＜PB＜PC
知识点1 液体压强的特点
A
C
B
A
B
图1
图2
例题3.水坝的下部总要修得比上部宽，这是因为液体的压强
随深度的增加而______；若水坝蓄水深度是20 m，则
坝底受到水的压强是________Pa.(g取10 N/kg，ρ水
=1.0×103 kg/m3)
增大
2×105
知识点2 液体压强的大小
例题4.A、B两个完全相同的玻璃管内盛有同种液体，当A管竖直，
B管倾斜放置时，两管液面等高则( )
D
h
A
B
A. A、B两管中液体的质量相等
B. A管中液体对管底的压强比B中大
C. A管中液体对管底的压强比B中小
D. A中液体对管底的压强和B中相等
知识点3 连通器
例题5.甲、乙两容器间有一斜管相连，都盛有水，液面一样高，
如图所示，K是一个开关，下列判断中正确的是 ( )
A.K打开后,水将流向乙
B.K打开后,由于b处压强大于a处压强，水将由乙流向甲
C.K打开后,水流不动，但b处压强大于a处压强
D.K打开后,水不流动，a、b两处压强相等
C
明辨易错 精准理解
1.如图所示，底面积相同的甲、乙两容器，装有质量相同的不同
液体，则它们对容器底部压强的大小关系正确的是（ ）
A. p甲＜p乙
B. p甲=p乙
C. p甲＞p乙
D. 条件不足，无法判断
A
2.如图所示，一个装橙汁的密封杯子放在水平桌面上（图甲）,
若将杯子倒过来（图乙），则（ ）
A. 杯子对桌面的压强不变
B. 杯子对桌面的压强变大
C. 橙汁对杯底的压强不变
D. 橙汁对杯底的压强变小
D
当堂检测 及时反馈
1．液体对 有压强。
2．同种液体内部同一深度，向各个方向的压强都______。
3．同种液体内部压强，深度越深，压强______。
4．深度相同时，液体密度越大，液体内部压强______。
容器底部和侧壁
相等
越大
越大
5. 液体压强的计算公式____________。
p =ρgh
6．下表是小明同学利用图所示的实验装置探究液体压强所测得
的部分数据：
实验 次数 深度h/cm 橡皮膜在水中的方向 U形管左右液面高度差h/cm
1 3 朝上 2.6
2 6 朝上 5.4
3 9 朝上 8.2
4 9 朝下 8.0
5 9 朝左 8.2
6 9 朝右 8.2
1、2、3
液体内部压强随深度增加而增大
在同一深度，液体内部向各个方向压强相等
3、5、6
4
（1）实验所得的数据有一组是错误的，其实验序号
为 。
　　　　　
（2）综合分析上列实验数据，归纳可以得出液体压强的
规律：a. ，该结论
是通过分析比较实验序号 的数据的出来的。
b.________________________________________
该结论是通过分析比较实验序号 的数据得
出的。
7.如图所示，容器装有水，其底部a、b、c三处受到水
的压强分别为pa、pb、pc，则以下判断正确的是（ ）
A．pa＞pb＞pc
B．pa＜pb＜pc
C．pa=pb=pc
D．pa＞pb=pc
C
a
b
c
8.如图所示,2012年6月24日,我国自主研制的蛟龙号载人
潜水器潜入了7 km级的深海中,敲开了这一神秘“龙宫”
的大门。蛟龙号下潜到7000 m处所受海水的压强约
7.0×107 Pa,此时,海水对蛟龙号外表面0.02 m2面积上产
生的压力是 N;蛟龙号在上升过程中受到海水的
压强将 (选填：“变大”、“不变”、“变小”)。
1.4×106
变小
9.甲乙两支完全相同的试管，分别装有质量相等的不同种液体，
设液体对两试管底的压强分别为p甲和p乙,则( )
p=ρgh
C
A. p甲＜p乙
B. p甲=p乙
C. p甲＞p乙
D. 条件不足，无法判断
h
甲
乙
非直柱体的压强压力的计算
10.如图所示,铁桶重20 N,桶的底面积为200 cm2,往桶里
倒入80 N的水,水的深度25 cm,平放在面积为1 m2的
水平台面上,(g=10 N/kg)求：
(1)水对桶底的压强多大
(2)桶底受到水的压力多大
(3)台面受到桶的压强多大
（1）桶内水的深度：h=25 cm=0.25 m，
桶底受到水的压强：
p=ρgh=1.0×103 kg/m3×10 N/kg×0.25 m=2.5×103 Pa，
（2）由p= 可得，水对桶底的压力：
F =pS=2.5×103 Pa×200×10-4 m2 =50 N；
（3）水平地面受到的压力：
F′=G桶+G水=20 N+80 N=100 N，
桌面受到的压强：
p′ = Pa。
拓展延伸 能力提升
固体先求压力再求压强，液体先求压强再求压力压强公式p=ρgh适用范围通用公式一般用于固体液体、直柱体一般思路先F=G再先p=ρgh再F=pS特殊思路直柱状固体p=ρgh规则容器装液体：先F=G再p=p=p=
液体对容器底的压力、压强及容器对支持面的压力、压强比较
液体对容器底 的压强 p=ρ液gh p=ρ液gh p=ρ液gh
液体对容器底 的压力 F=pS; F＞G液 F=pS F=G液 F=pS
F＜G液
容器对支持面 的压力 F’=G液+G容 容器对支持面 的压强 h
h
h
=
内容 识记 理解 应用 分析 综合 评价
（含创造）
液 体 压 强 液体压强 的特点 测 1 测 2 测 3 测 4 例 1 例 2 测 6
液体压强 的大小 测 5 例 4 测 7 测 9 例 3 测 8 辨 1 辨 2 测10
连通器 测 5
知识点
能力层次
练习知识双向细目表
总结反思 知识内化
液体压强的特点
液体压强
液体压强的大小
连通器
p=ρgh
布置作业 课后练习
