第7章 力
第3节 重力
第2课时

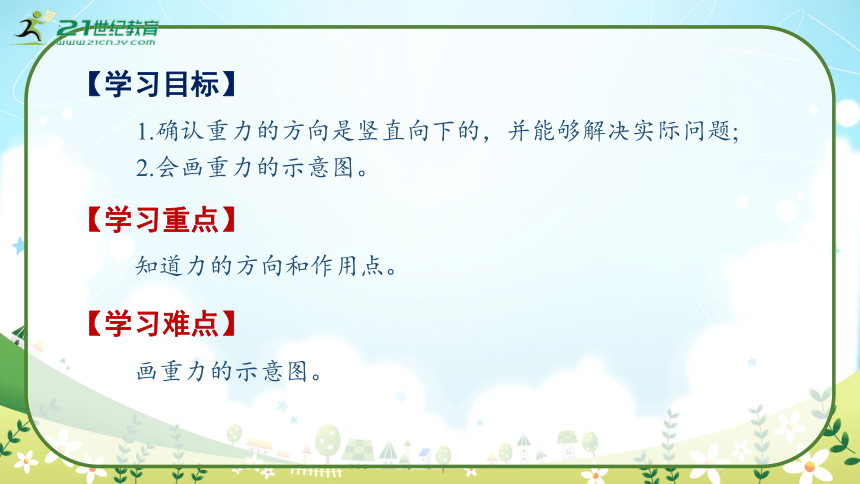

【学习目标】
1.确认重力的方向是竖直向下的，并能够解决实际问题;
2.会画重力的示意图。
【学习重点】
知道力的方向和作用点。
【学习难点】
画重力的示意图。
创设情境 导入新课

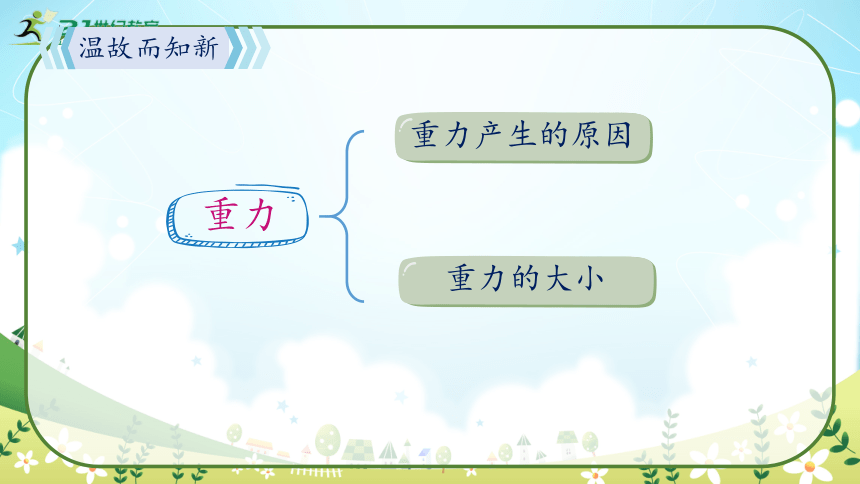

温故而知新
重力产生的原因
重力的大小
重力
重力的方向是向哪个方向呢？

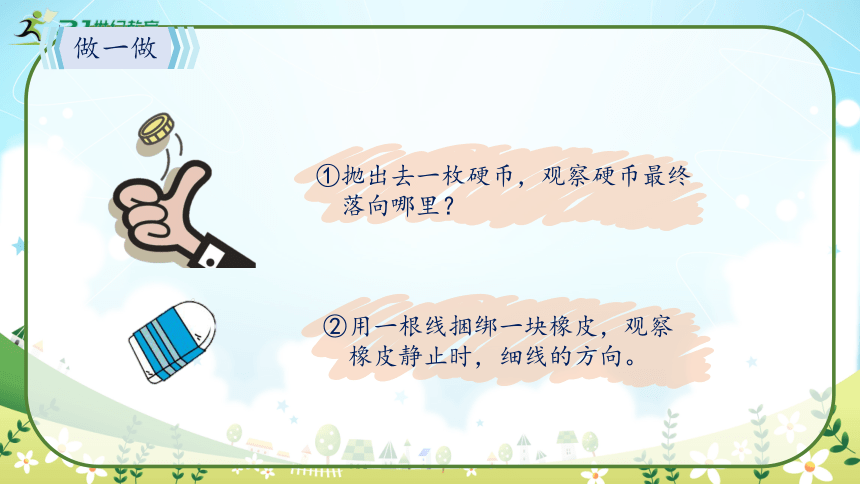

做一做
①抛出去一枚硬币，观察硬币最终
落向哪里？
②用一根线捆绑一块橡皮，观察
橡皮静止时，细线的方向。
合作交流 探索新知

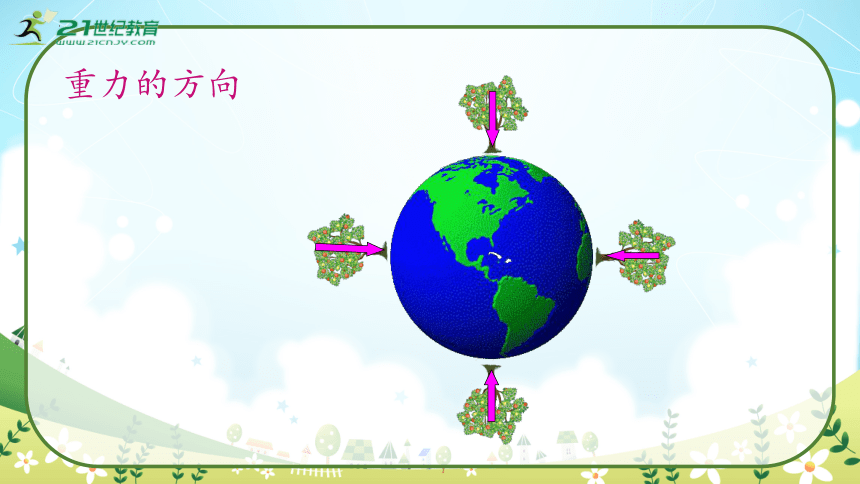

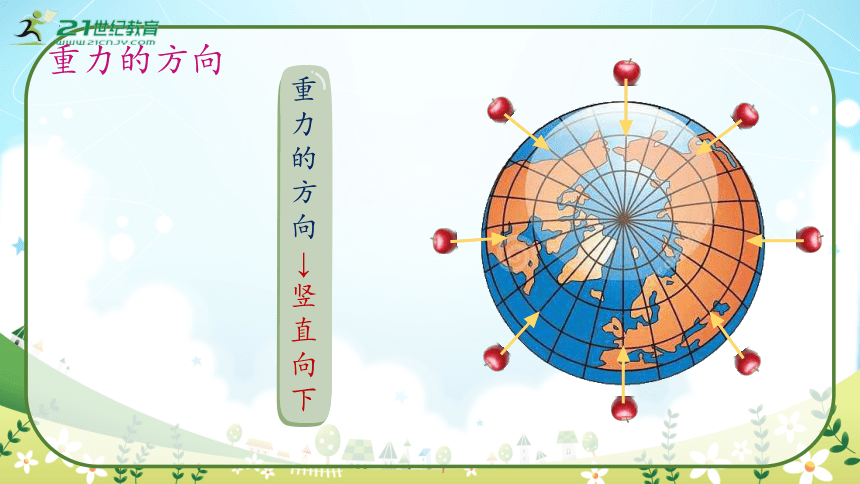

重力的方向
重力的方向↓竖直向下
重力的方向

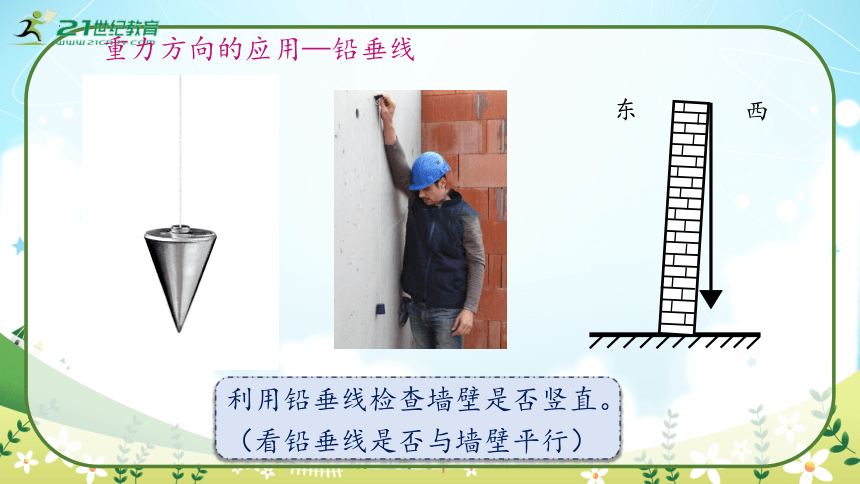

利用铅垂线检查墙壁是否竖直。（看铅垂线是否与墙壁平行）
东
西
重力方向的应用—铅垂线

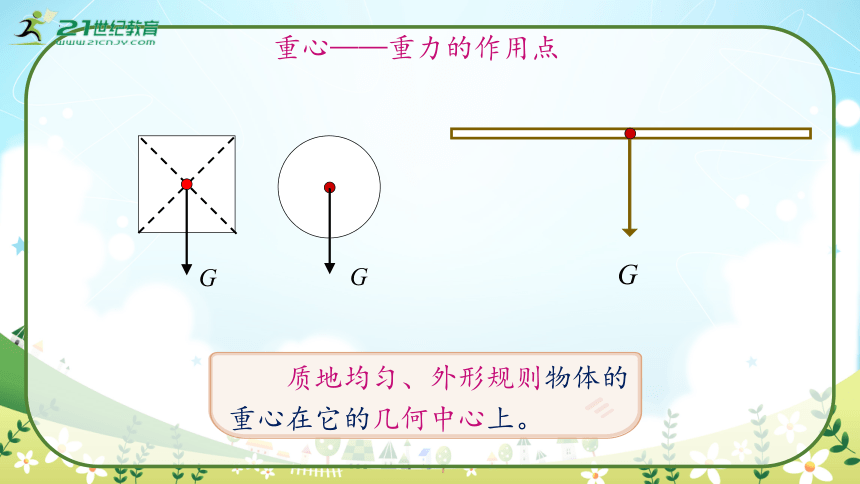

质地均匀、外形规则物体的重心在它的几何中心上。
G
G
G
重心——重力的作用点

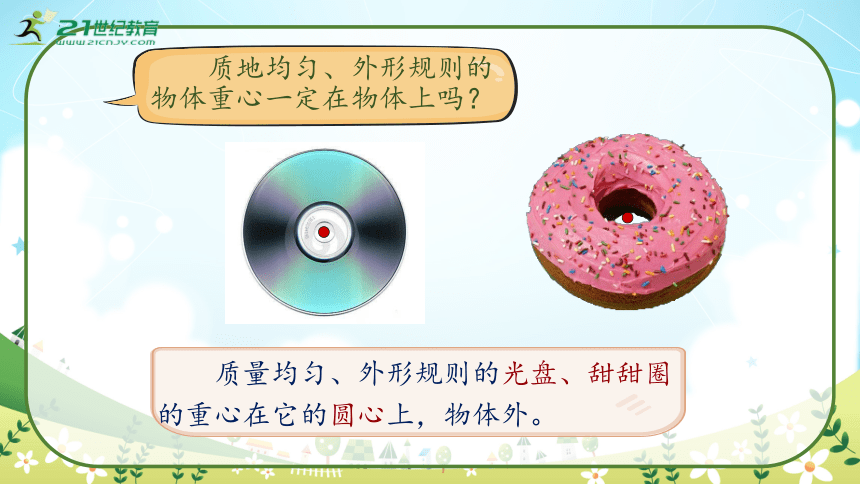

质地均匀、外形规则的物体重心一定在物体上吗？
质量均匀、外形规则的光盘、甜甜圈
的重心在它的圆心上，物体外。
用悬挂法寻找重心
质地不均匀或外形不规则的物体重心在哪里呢？
a
b
A
C
B
a
b
a
b
o
a
b
o
重心较低，重力的作用会使它回到原来的位置。
不倒翁现象
1.找到重心,并将重力的作用点画在重心上;
2.画竖直向下的线段，并在线段末端标向下的箭头;
3.写上重力符号G。
G
G
G
G
G
o
o
o
o
o
G
G
1.在斜面上行驶的汽车
2.被抛出的球
画出下列物体的重力
随堂练习 巩固基础
例1．如图所示，一个空心均匀球壳里注满水，球的正下方有一个孔，当水由小也慢慢流出的过程中，空心球壳和水的共同重心将会（　　）
A．一直下降 B．一直上升
C．先升高后降低 D．先降低后升高
D
例2．关于重力，下列说法中不正确的是（　　）
A．重力的方向总是垂直于地面向下
B．重力是由地球对物体的吸引引起的
C．物体的重力跟它质量成正比
D．苹果从树上下落在空中时，仍受重力作用
A
例3．下列器材中，应用了重力方向的是（ ）
A．托盘天平 B．重垂线
C．密度计 D．水银气压计
B
例4．体操运动员单脚站立在平衡木上，处于静止状态。下列四个图中，能正确表示运动员所受重力的示意图是（ ）
A B C D
C
例5．如图所示一个重力为5 N、质量分布均匀的铁圆环被静止悬挂，画出其受重力的示意图。
G=5N
明辨易错 精准理解
1．关于重心，下列说法正确的是（　　）
A．物体的重心一定在物体上
B．只要是质量分布均匀的物体，其重心一定在物体上
C．物体的重心与物体的质量分布和物体的形状有关
D．用悬挂法找物体的重心时，细线一定通过物体的重心
C
2．如图所示四个重力的示意图中正确的是（　　）
A．空中上升的排球 B．斜面上的木块
C．推出去的铅球 D．挂在墙上的篮球
D
当堂检测 及时反馈
1．“马踏飞燕”是汉代艺术家高超的智慧、丰富的想象、浪漫主义精神和精湛的艺术技巧的结晶，是古代雕塑艺术的稀世之宝。雕塑中飞奔的骏马之所以能用一只蹄稳稳地踏在飞燕上而不倾倒是因为（　　）
A．马跑得快的缘故
B．马蹄大的缘故
C．马的重心在飞燕上
D．马的重心位置和飞燕在一条直线上
D
2．如图所示的年画贴得不正，为了把年画贴正，下列操作方法中正确的是（　　）
A．换用质量大的重锤
B．水平向右移动年画
C．向左移动重锤，使重垂线与年画的长边平行
D．逆时针转动年画，使年画的长边与重垂线平行
D
3. 有一块砖先平放在地面上，然后再将砖块侧放在地面上，最后竖直放在地面上。则其重心位置和重力大小（ ）
A. 重心高度不变，重力大小不变
B. 重心高度减小，重力大小减小
C. 重心高度增加，重力大小增加
D. 重心高度增加，重力大小不变
D
4．如图所示，是研究重力方向的装置。现从图示位置将板缓慢放平，在此过程中绳与虚线（虚线与BC垂直）之间的夹角将 （选填“变大”、“变小”或“不变”）。从实验中可知重力的方向总是 ，重力的施力物体是 。
变小
竖直向下
地球
5．图中物体A所受的重力的示意图 （选填“G1”、“G2”或“G3”）。
G3
6．如图为手拉小球做圆周运动的示意图，请在图中画出重4 N的小球所受重力的示意图。
G=4 N
7．如图是一在桌面上静止的不倒翁，其重心在图中虚线上，作出不倒翁的重心。
O
A
8．如图所示，一个被吊着的均匀球壳，其内部注满了水，在球的底部有一带阀门的细出水口。在打开阀门让水慢慢流出的过程中，球壳与其中的水的共同重心将会（　　）
A．一直下降 B．一直不变
C．先下降后上升 D．先上升后下降
C
9．阅读短文，回答问题。
重 心
各种规则几何形状的物体，若质量是均匀分布的，则重心在物体的几何中心。如球的重心是球心，长方形薄板的重心是两条对角线的交点，三角形薄板的重心是三条中线的交点，圆板的重心就是圆心。
形状不规则物体的重心可用如图所示的悬挂法求出。
（1）影响物体重心位置的因素有（　 　）
A．物体的几何形状和质量分布 B．物体的质量分布及组成物质的密度
C．物体的几何形状和物质密度 D．物体的质量分布及物体所处的位置
（2）图中A、B是利用 法，确定形状不规则的物体重心O的图示。用语言描述其确定步骤：
① 。
② 。
③ 。
（3）图C用铅笔尖在重心O处顶起形状不规则的物体，物体 （选填“能”、“不能”或“不一定”）处于平衡状态。
A
悬挂
间隔适当的距离在薄板上取两点a、b
分别在a、b两点将薄板悬挂起来，沿悬线方向画直线
两线的交点位置O即为重心
能
拓展延伸 能力提升
1. 如图所示是小球所受重力的示意图，其中正确的是（ ）
C
2．有一块如图所示的均匀薄板abcd，用作图法标出薄板的重心位置。
（1）取ab、ad、cd、bc边的中点为A、B、C、D，连接aD，aC，bB，bC，cA，cB，dD，dA；
（2）则在△abd中bB与dA的交点E为△abd的重心；在△acd中aC与cB的交点F为△acd的重心；
在△bcd中bC与dD的交点G为△bcd的重心；在△abc中aD与cA的交点H为△abd的重心；
（3）连接EG，FH，它们的交点即为薄板的重心位置。
练习知识双向细目表
内容 识记 理解 应用 分析 综合 评价
（含创造）
重 力 重力的方向 例2 测4 例3、4 测2
重 心 辨1 测1 例1 测3、8 测9
重力的 示意图 例5 测5 辨2 测6、7 拓1 拓2
知识点
能力层次
总结反思 知识内化
方向
重心（悬挂法）
重力
竖直向下
作用点
应用
铅垂线
布置作业 课后练习
