(共23张PPT)

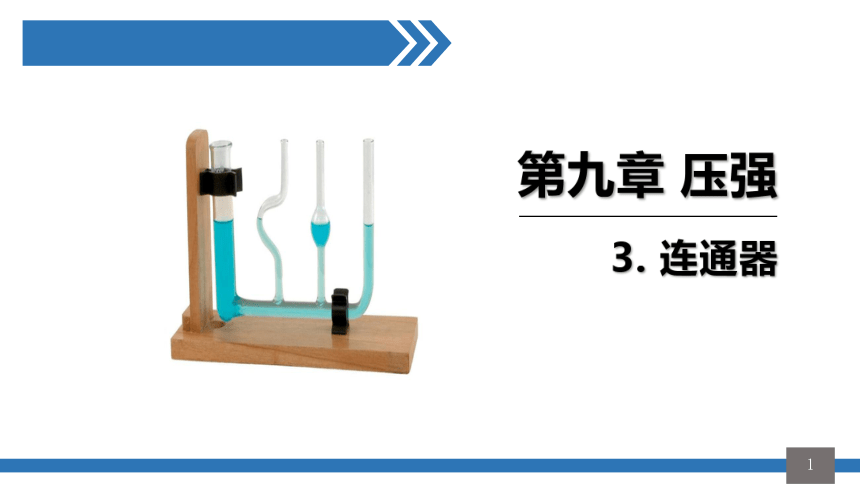

3. 连通器
第九章 压强
新课引入

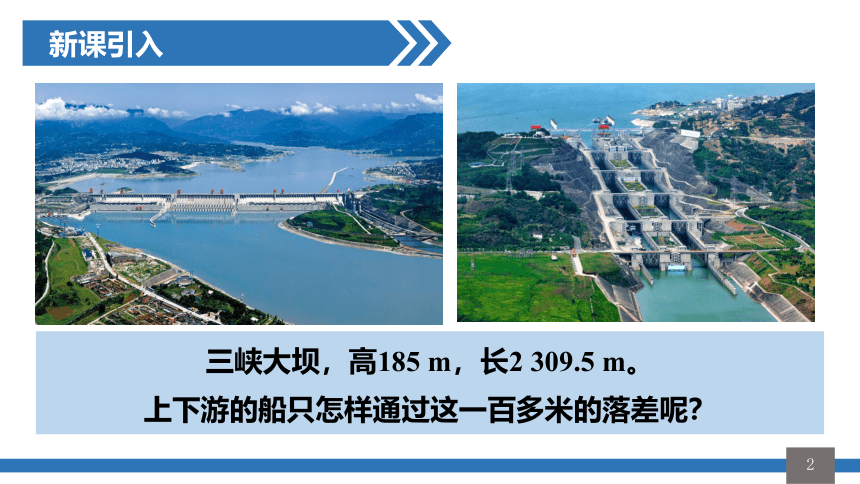

三峡大坝，高185 m，长2 309.5 m。
上下游的船只怎样通过这一百多米的落差呢？
新课引入

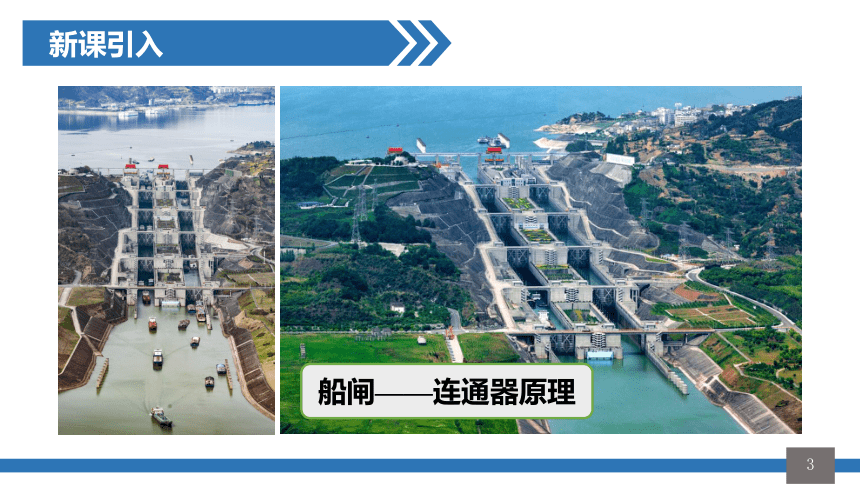

船闸——连通器原理
连通器
连通器是上端开口、下部相连通的容器。
连通器

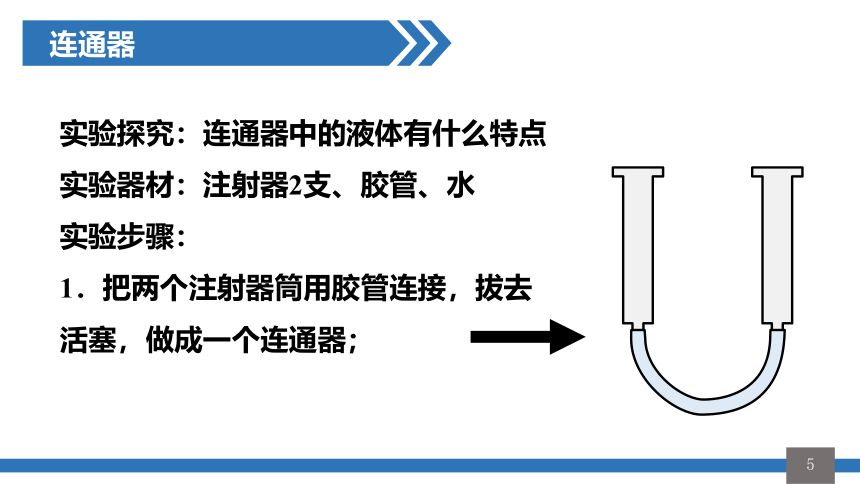

实验探究：连通器中的液体有什么特点
实验器材：注射器2支、胶管、水
实验步骤：
1．把两个注射器筒用胶管连接，拔去活塞，做成一个连通器；
连通器

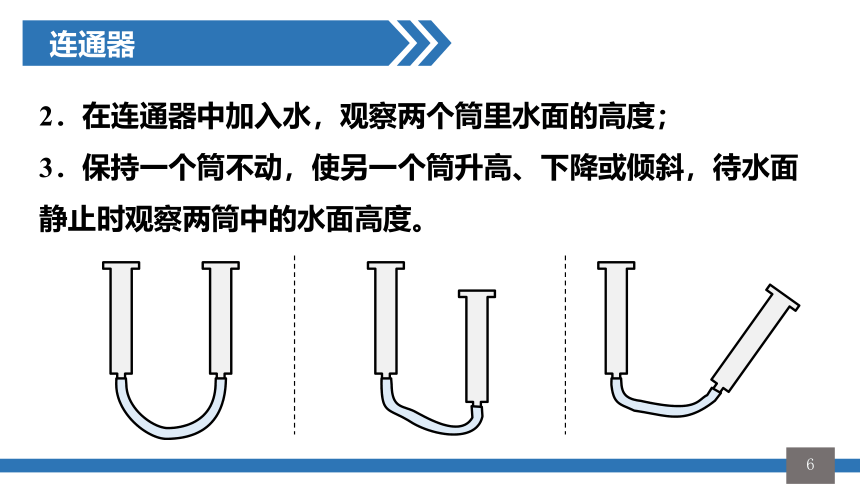

2．在连通器中加入水，观察两个筒里水面的高度；
3．保持一个筒不动，使另一个筒升高、下降或倾斜，待水面静止时观察两筒中的水面高度。
连通器

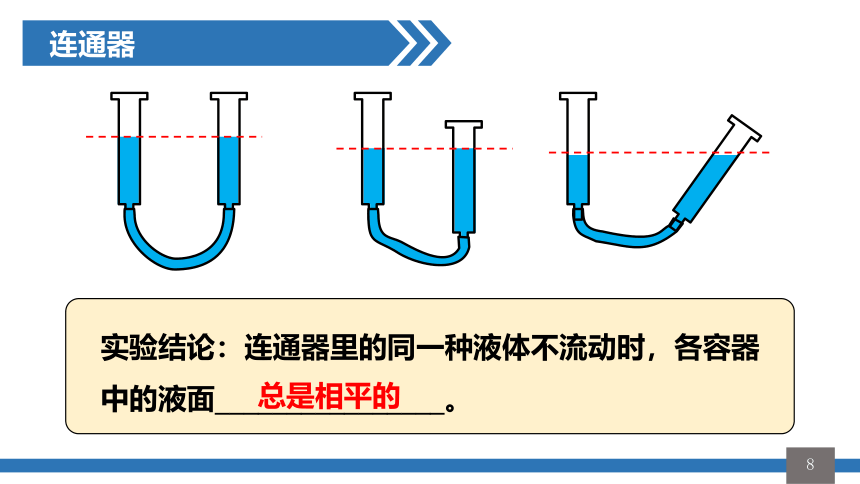

实验结论：连通器里的同一种液体不流动时，各容器中的液面________________。
总是相平的
连通器

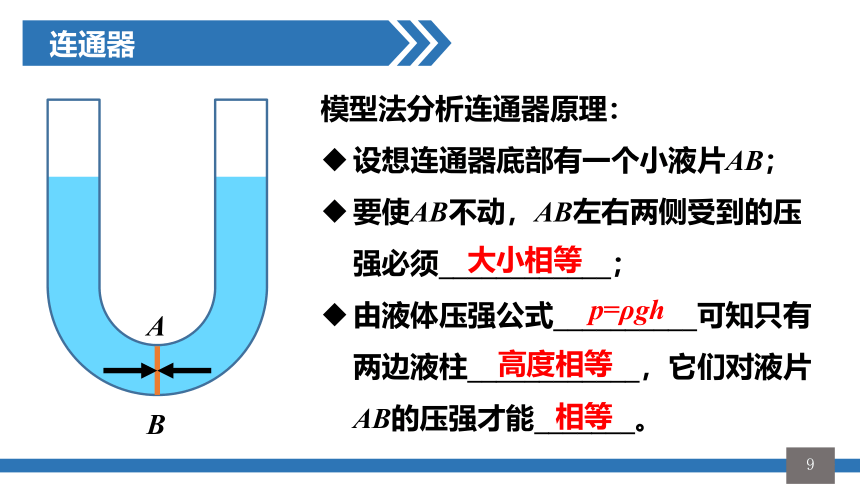

模型法分析连通器原理：
设想连通器底部有一个小液片AB；
要使AB不动，AB左右两侧受到的压强必须____________；
由液体压强公式__________可知只有两边液柱____________，它们对液片AB的压强才能_______。
大小相等
高度相等
相等
A
B
p=ρgh
连通器
生活中的连通器 —— 茶壶
连通器
生活中的连通器 —— 水塔与自来水系统
连通器
生活中的连通器 —— 锅炉水位计
观察锅炉里面的水位
连通器
生活中的连通器 —— 排水管的存水弯
防止臭气、污水反涌
船闸
三峡船闸
是世界上
最大的
人造连通器
船闸是怎样工作的呢？
上游 → 下游
阀门A打开，B关闭，水从______流向______。
闸室水面与上游水面_____时，上游闸门打开，船驶入闸室。
船闸
闸室
A
B
上游闸门
下游闸门
闸室
A
B
上游闸门
下游闸门
上游
闸室
相平
船闸
关闭阀门A和上游闸门，打开阀门B，水从_____流向_____。
闸室中水面与下游_____时，打开下游闸门，船驶往下游。
闸室
A
B
上游闸门
下游闸门
闸室
A
B
上游闸门
下游闸门
闸室
下游
相平
船闸
下游 → 上游
船闸
下
游
到
上
游
的
过
程
1．关于连通器的理解正确的（ ）
A．连通器中至少有两个开口
B．连通器中只有两个开口
C．在连通器中倒入液体后，各液面一定相平
D．底部互相连通的容器叫连通器
A
典型例题
2．如图所示，A、B两容器内盛着水，水面等高，两容器间用一斜管相通，K是开关，当K打开后，则（ ）
A．水将由A流向B
B．水将由B流向A
C．水不流动
D．无法确定
C
典型例题
连通器是上端开口、下部相连通的容器。
连通器里的同一种液体不流动时，各容器中的液面高度总是相同的。
课堂总结
谢谢观看
