第十二章第1节《杠杆》
定义：一根硬棒在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆。
杠杆
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力
阻 力：阻碍杠杆转动的力
动力臂：从支点O 到动力作用线的距离l1。
阻力臂：从支点O 到阻力作用线的距离l2。

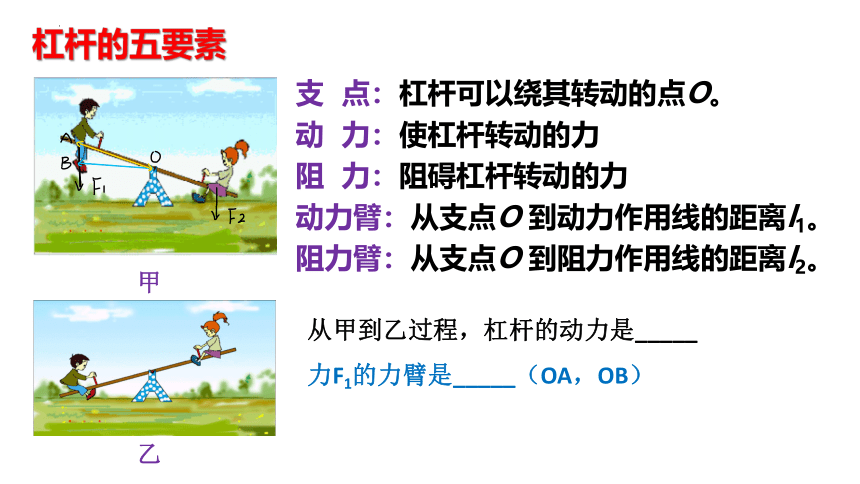

杠杆的五要素
甲
乙
从甲到乙过程，杠杆的动力是_____
力F1的力臂是_____（OA，OB）
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力
阻 力：阻碍杠杆转动的力
动力臂：从支点O 到动力作用线的距离l1。
阻力臂：从支点O 到阻力作用线的距离l2。
杠杆的五要素
甲
乙

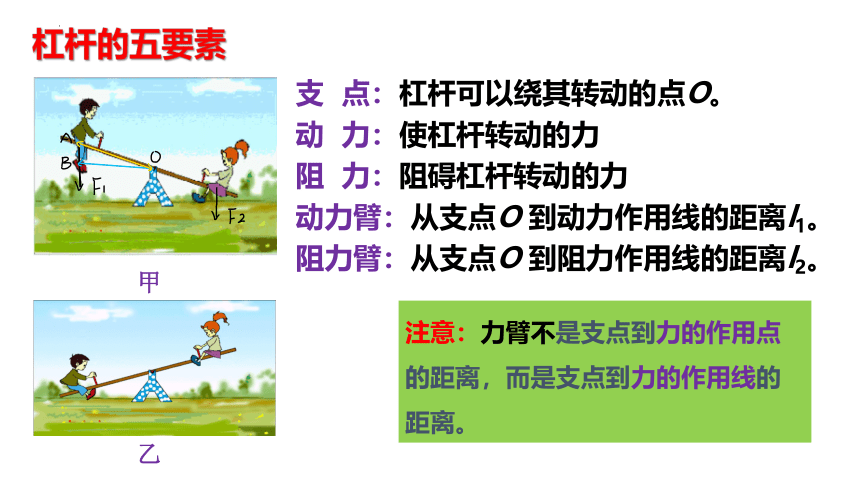

注意：力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力
阻 力：阻碍杠杆转动的力
动力臂：从支点O 到动力作用线的距离l1。
阻力臂：从支点O 到阻力作用线的距离l2。
杠杆的五要素
甲
乙
从甲到乙过程，杠杆的动力是_____
力F1的力臂是_____（OA，OB）

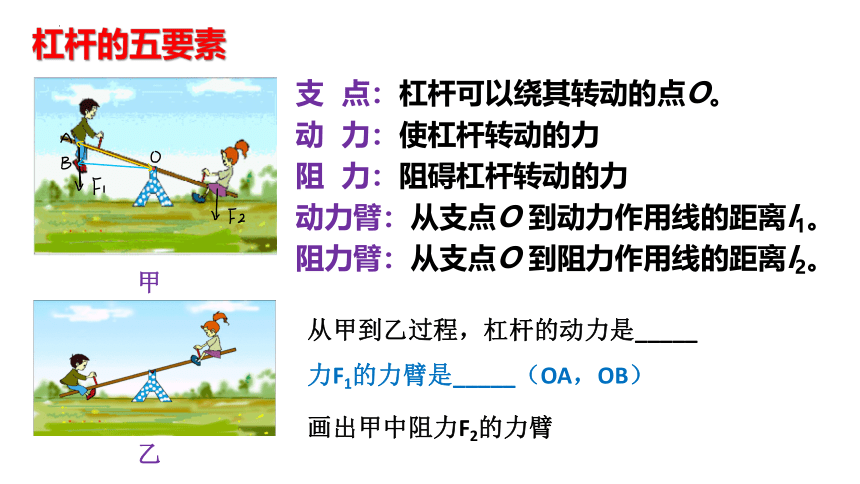

画出甲中阻力F2的力臂
F1
F2
l1
l2
O

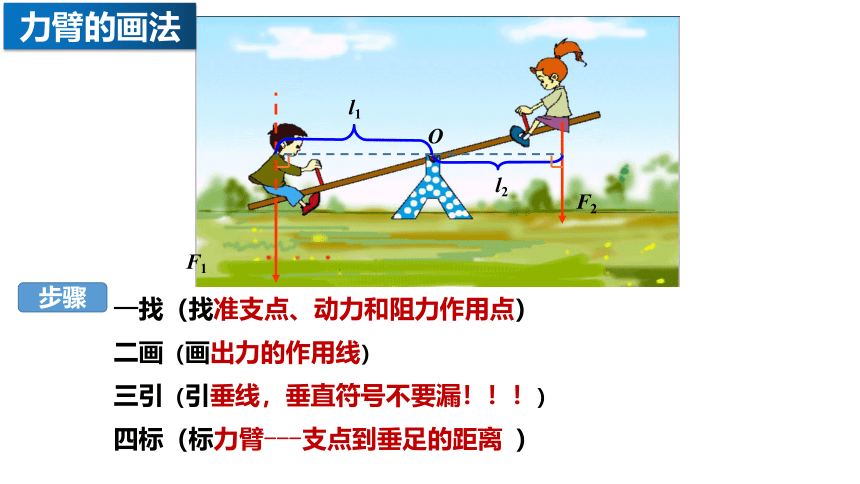

力臂的画法
步骤
一找（找准支点、动力和阻力作用点）
二画（画出力的作用线）
三引（引垂线，垂直符号不要漏！！！）
四标（标力臂---支点到垂足的距离 ）
B
A
O
F

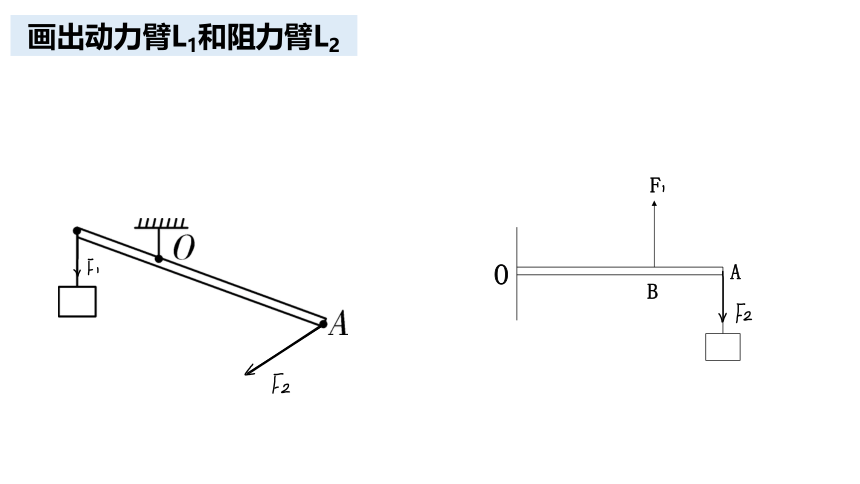

画出动力臂L1和阻力臂L2
让跷跷板保持水平静止需满足什么条件呢？
实验
探究杠杆的平衡条件
（1）实验前杠杆处于如图所示状态，该杠杆此时处于_______(平衡，不平衡）状态
（2）现要将图中杠杆调在水平位置平衡，应___________________
（3）选重心作为支点的好处___________________________
实验
探究杠杆的平衡条件
（4）实验前调节杠杆在水平位置平衡的目的________________
（6）某某进行一次如图实验，即得出杠杆平衡条件：
请您评价一下ta的做法：__________
（5）实验中调节杠杆在水平位置平衡的目的________________
实验
探究杠杆的平衡条件
（4）实验前调节杠杆在水平位置平衡的目的________________
（6）某某进行一次如图实验，即得出杠杆平衡条件：
请您评价一下ta的做法：__________
（5）实验中调节杠杆在水平位置平衡的目的________________
避免杠杆自身重力对实验的影响，方便测量力臂
实验
探究杠杆的平衡条件
（7）如下图用弹簧测力计代替钩码进行实验的好处_____________
（8）如果将弹簧测力计沿虚线l所在方向施力，弹簧测力计示数怎么变？
实验
探究杠杆的平衡条件
（9）将弹簧测力计挂在支点左侧杠杆的平衡条件是否适用？
（10）如图所示杠杆的平衡条件是________________
实验
探究杠杆的平衡条件
（11）如图杠杆在水平位置平衡，两边各去掉一个钩码还能平衡吗？
（12）要使跷跷板在水平位置平衡，B应__________________
杠杆种类 力臂的关系 力的关系 特点 应用举例
省力杠杆 ________ ________ _____________
费力杠杆 L1＜L2 ________ ______________
等臂杠杆 ________ _________ ________________________
L1>L2
F1＜F2
省力费距离
F1＞F2　
费力省距离
L1＝L2
F1＝F2　
既不省力也不省距离
杠杆分类
杠杆
杠杆
行李箱
跷跷板
船桨
杠杆
判断杠杆类型
找出使用指甲剪时隐藏的杠杆（用字母表示）及类型
找出使用指甲剪时隐藏的杠杆
画出以下杠杆示意图及判断杠杆类型
判断杠杆类型
杠杆
杠杆
杠杆
缝纫机脚踏板
刹车
人前臂
拉力方向始终垂直于杆
将杠杆由BA拉至BE所在位置，动力F怎么变？
保持拉力方向始终竖直向上
将杠杆由BA拉至BE所在位置，动力F怎么变？
拉力方向始终垂直于杆
将杠杆由OA拉至OE所在位置，动力F怎么变？
