X射线在晶体上的衍射

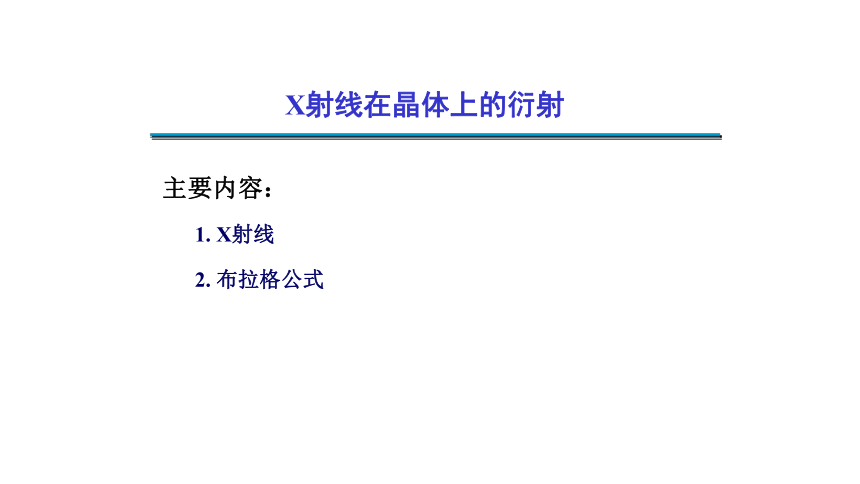

X射线在晶体上的衍射
主要内容：
1. X射线
2. 布拉格公式

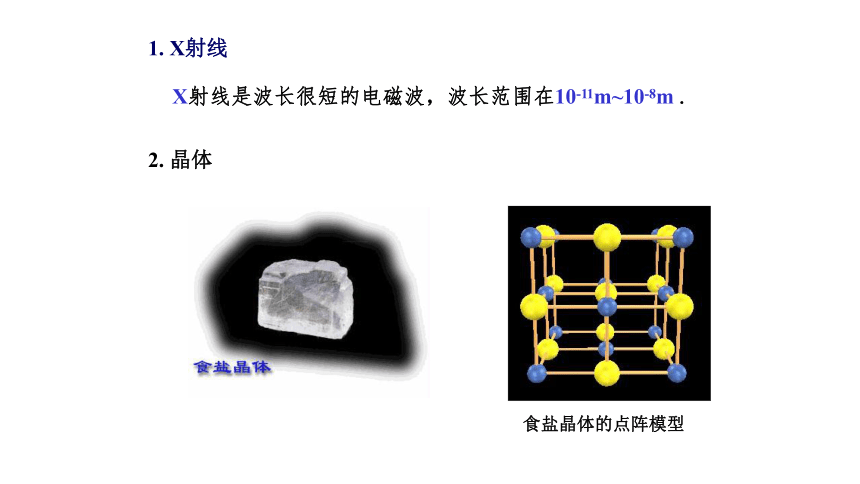

1. X射线
X射线是波长很短的电磁波，波长范围在10-11m~10-8m .
2. 晶体
食盐晶体的点阵模型

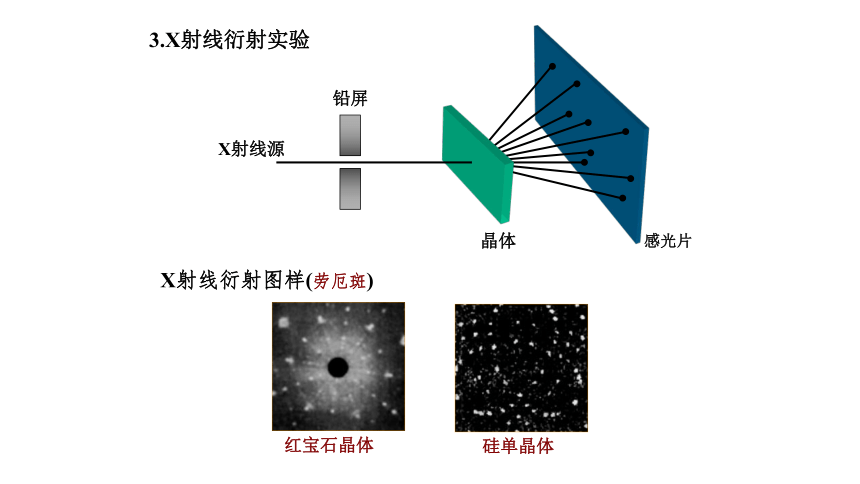

3.X射线衍射实验
X射线源
晶体
感光片
X射线衍射图样(劳厄斑)
铅屏
红宝石晶体
硅单晶体

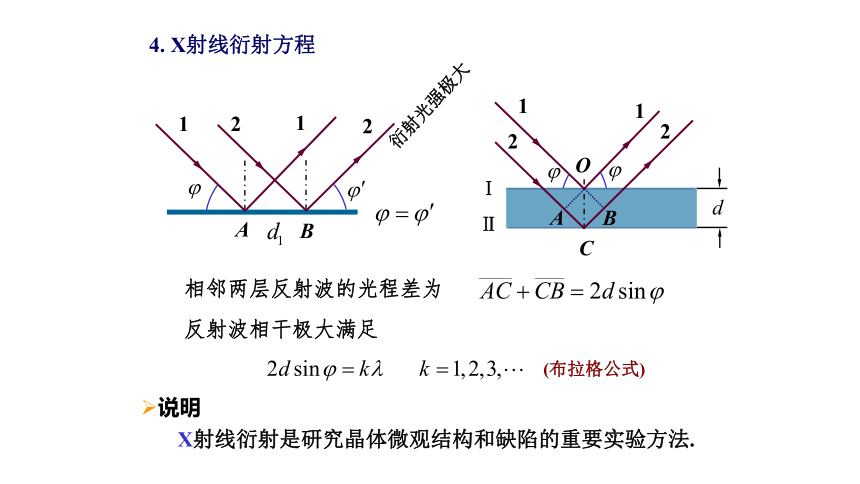

4. X射线衍射方程
1
1
2
2
A
B
衍射光强极大
d
1
1
2
2
Ⅰ
Ⅱ
O
A
B
相邻两层反射波的光程差为
反射波相干极大满足
C
(布拉格公式)
说明
X射线衍射是研究晶体微观结构和缺陷的重要实验方法.

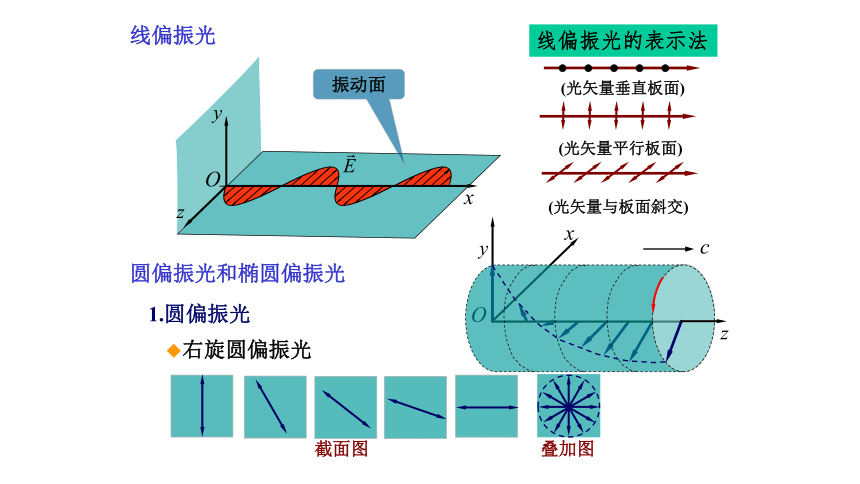

线偏振光
(光矢量平行板面)
(光矢量垂直板面)
线偏振光的表示法
(光矢量与板面斜交)
圆偏振光和椭圆偏振光
1.圆偏振光
右旋圆偏振光
截面图
叠加图
振动面
截面图
叠加图
左旋圆偏振光
圆偏振光的表示法
或
2.椭圆偏振光
截面图
叠加图
右旋椭圆偏振光
左旋椭圆偏振光
椭圆偏振光的表示法
或
1.自然光
自然光的表示法
x
y
2.部分偏振光
部分偏振光的表示法
光盘的凹槽形成一个衍射光栅，在白光
下能观察到入射光被分离成彩色光谱.
光栅

在我国，每年春分、秋分前后，太阳、地球和同步通信卫星将会成一线排列，而通信卫星处于太阳和地球之间时，由于地球站将天线指向卫星时，也正面直对太阳，因此太阳较强电磁波辐射也将被接收，即“噪声进入接收系统”，通信业务信号因噪声的增大而无法被接收解调系统顺利识别出来，严重时就会出现信号中断，发生所谓的“日凌”现象.
