偏振片的起偏和检偏 马吕斯定律
偏振片的起偏和检偏 马吕斯定律

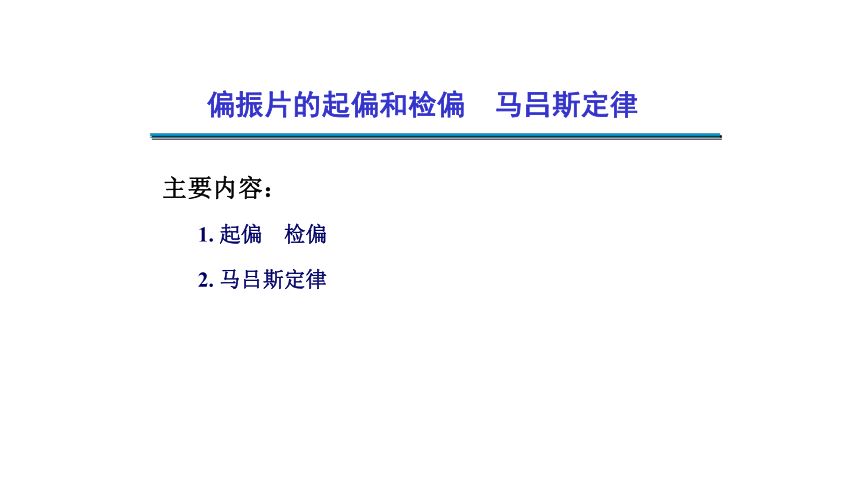

主要内容：
1. 起偏 检偏
2. 马吕斯定律
起偏和检偏
1.偏振片
偏振片是一种光学器件.
利用偏振片可以从自然光中获得线偏振光或者改变入射光
的偏振态.

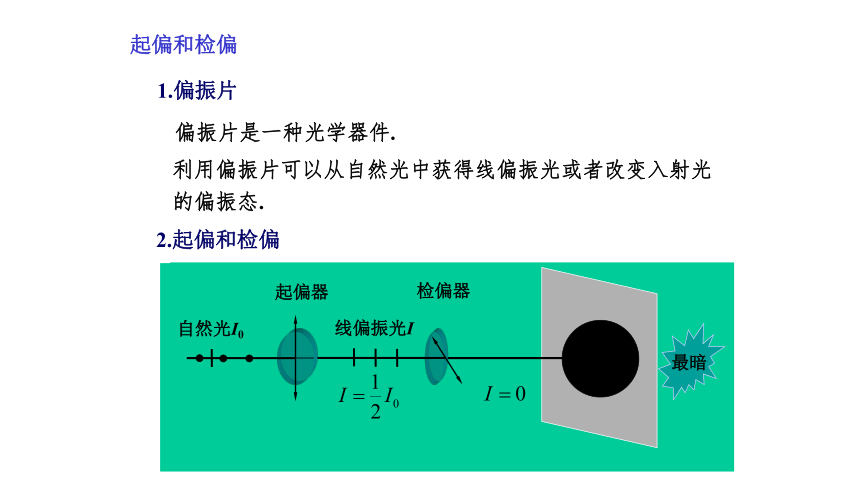

2.起偏和检偏
自然光I0
线偏振光I
偏振化方向
线偏振光I'
起偏器
检偏器
最亮
自然光I0
线偏振光I
起偏器
检偏器
自然光I0
线偏振光I
起偏器
检偏器
最暗

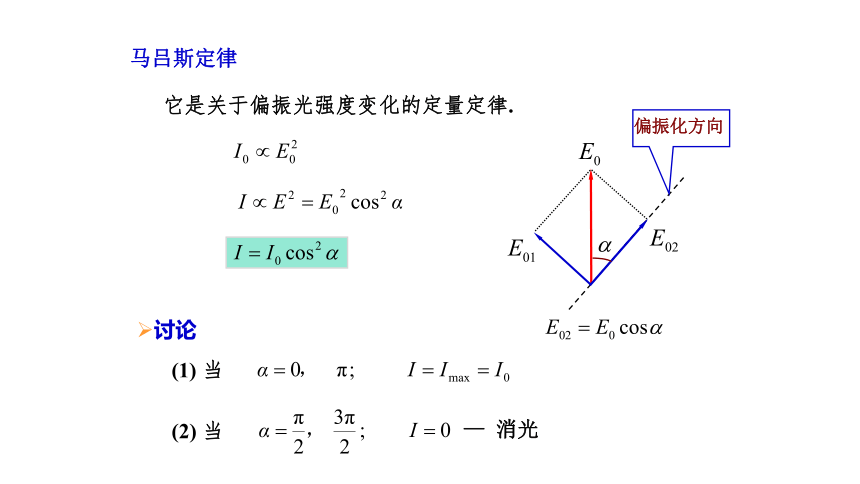

马吕斯定律
它是关于偏振光强度变化的定量定律.
— 消光
(1) 当
偏振化方向
讨论
(2) 当

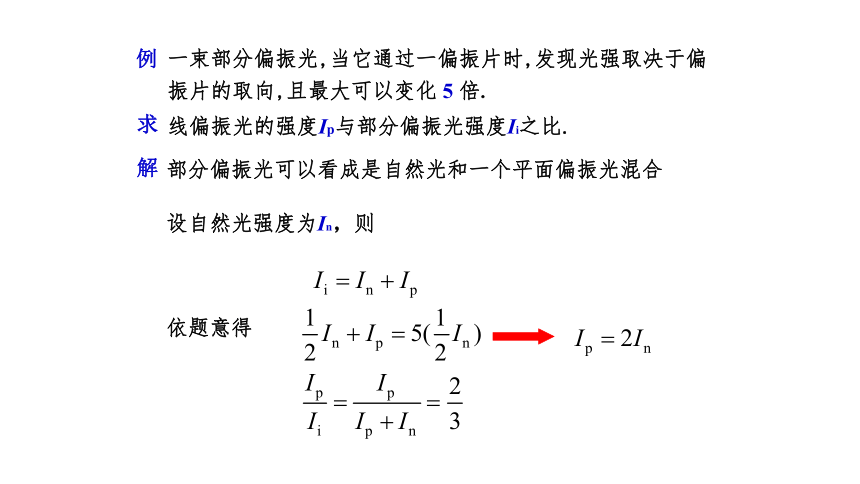

一束部分偏振光,当它通过一偏振片时,发现光强取决于偏振片的取向,且最大可以变化 5 倍.
例
解
依题意得
求
线偏振光的强度Ip与部分偏振光强度Ii之比.
设自然光强度为In，则
部分偏振光可以看成是自然光和一个平面偏振光混合

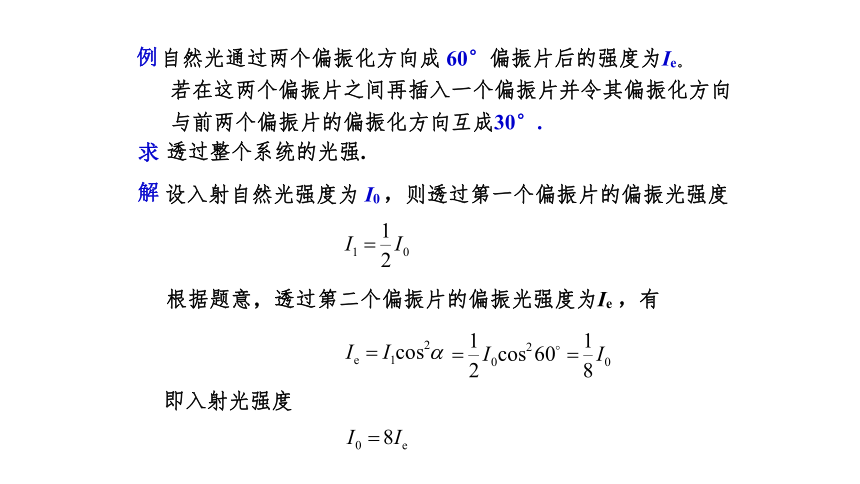

自然光通过两个偏振化方向成 60°偏振片后的强度为Ie。
透过整个系统的光强.
设入射自然光强度为 I0 ，则透过第一个偏振片的偏振光强度
若在这两个偏振片之间再插入一个偏振片并令其偏振化方向
与前两个偏振片的偏振化方向互成30°.
即入射光强度
根据题意，透过第二个偏振片的偏振光强度为Ie ，有
例
求
解
插入偏振片后，透过第一个偏振片的偏振光强度为
透过第二个偏振片的偏振光强度为
通过整个系统后，透射光强度为
(3) 非相干叠加
两非相干光在空间一点P 相遇时， P点的光强为
3. 杨氏双缝干涉
利用分波前法获得相干光产生的干涉，其干涉条纹是
等间距的明暗相间的直条纹，相邻明(暗)条纹的间距为
4. 两相干光波到达空间一点P 的光程差与相位差
5. 薄膜干涉
利用分振幅法获得相干光产生干涉，两相干光的光程差为
或
或
当 时，干涉相长；当 时，干涉相消.
6. 惠更斯－菲涅耳原理
波面上的各面元都可看作是相干的次波波源.它们发出的次波在空间各点相遇时，其各点的强度分布是所有次波相干叠加的结果.
7. 单缝夫琅禾费衍射
(1) 暗纹条件
(2) 明纹条件
(3) 单缝夫琅禾费衍射的光强公式
8. 光学仪器的最小分辨角和分辨本领
最小分辨角
; 分辨本领
9. 光栅衍射
(1) 光栅方程
(2) 暗纹条件
(3) 缺级公式
其中, k是缺级主极大的级次, k′是单缝衍射暗纹的级数。
m≠kN
(4) 光栅衍射的光强公式
10. X射线的衍射
其中，j为入射X 射线与介质表面之间的夹角(掠射角)。
11. 马吕斯定律
12. 布儒斯特定律
13. 波晶片
光轴平行于晶面的单轴晶片称作波晶片。当一束单色线偏振光垂直入射波晶片时，通过波晶片的o光和e光的光程差和相位差为
