物体的受力分析

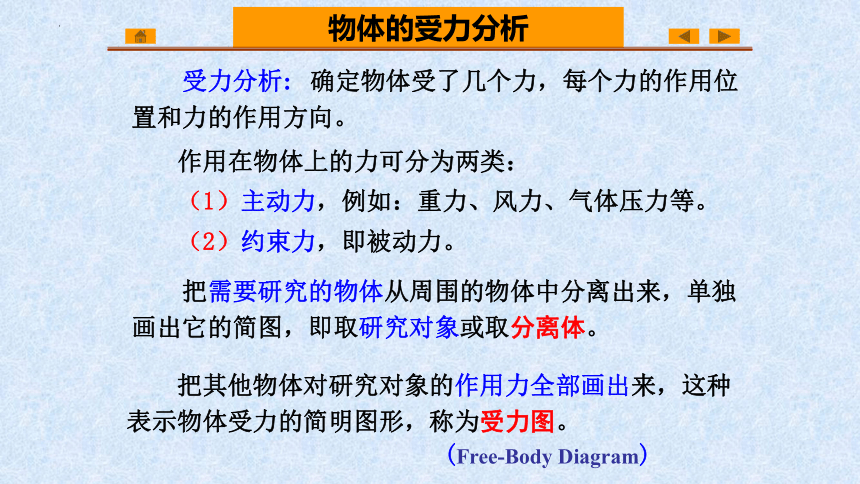

　　受力分析: 确定物体受了几个力，每个力的作用位置和力的作用方向。
作用在物体上的力可分为两类：
（1）主动力，例如：重力、风力、气体压力等。
（2）约束力，即被动力。
　　把需要研究的物体从周围的物体中分离出来，单独画出它的简图，即取研究对象或取分离体。
　　把其他物体对研究对象的作用力全部画出来，这种表示物体受力的简明图形，称为受力图。
(Free-Body Diagram)
物体的受力分析

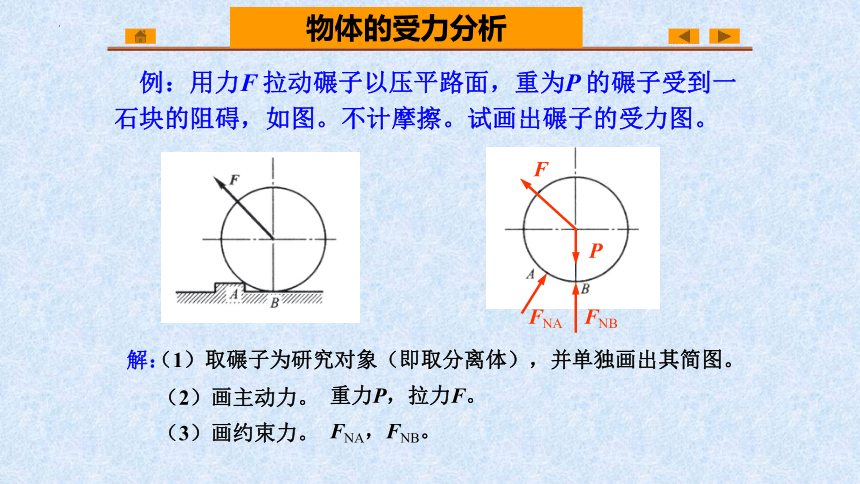

例：用力F 拉动碾子以压平路面，重为P 的碾子受到一石块的阻碍，如图。不计摩擦。试画出碾子的受力图。
（1）取碾子为研究对象（即取分离体），并单独画出其简图。
（2）画主动力。
（3）画约束力。
P
F
FNA
FNB
FNA，FNB。
重力P，拉力F。
解：
物体的受力分析

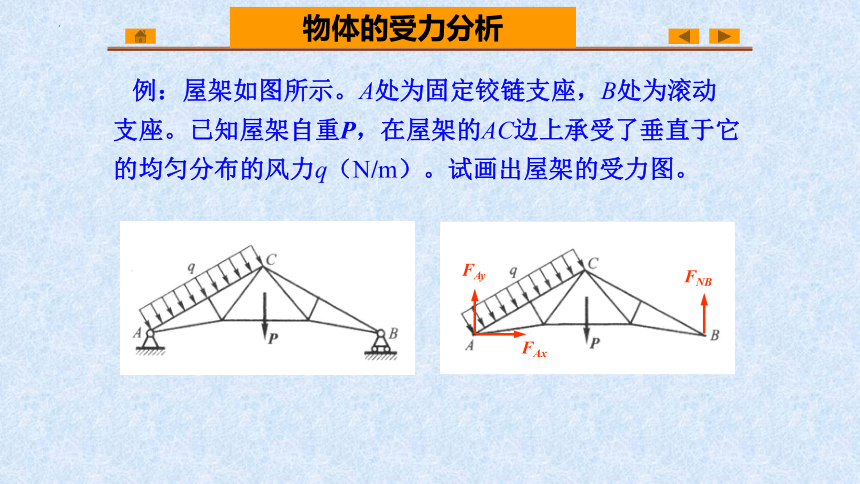

例：屋架如图所示。A处为固定铰链支座，B处为滚动
支座。已知屋架自重P，在屋架的AC边上承受了垂直于它
的均匀分布的风力q（N/m）。试画出屋架的受力图。
FAy
FNB
FAx
物体的受力分析

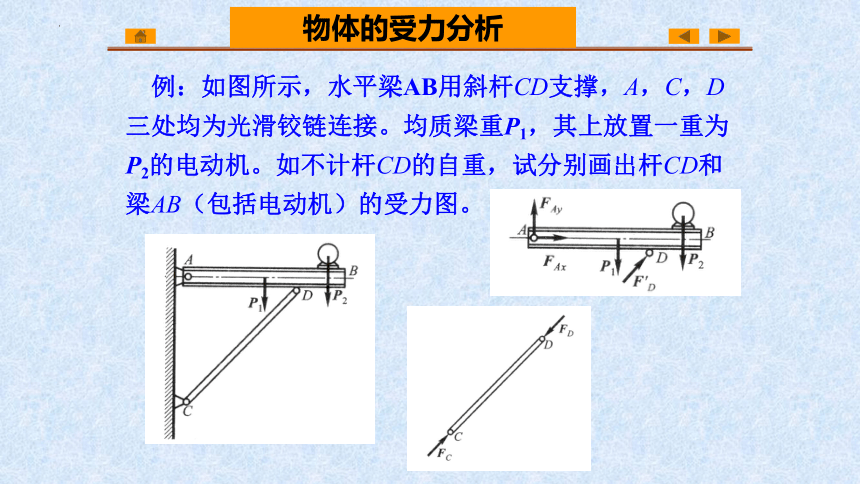

例：如图所示，水平梁AB用斜杆CD支撑，A，C，D三处均为光滑铰链连接。均质梁重P1，其上放置一重为P2的电动机。如不计杆CD的自重，试分别画出杆CD和梁AB（包括电动机）的受力图。
物体的受力分析

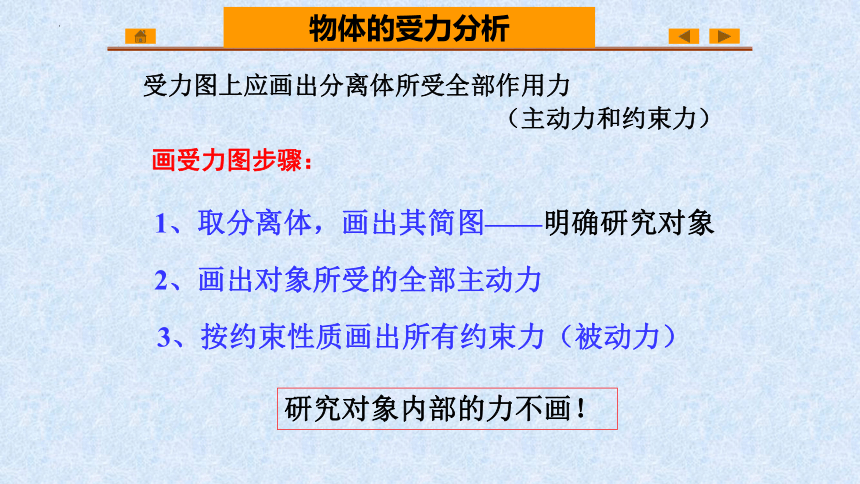

受力图上应画出分离体所受全部作用力
（主动力和约束力）
画受力图步骤：
1、取分离体，画出其简图——明确研究对象
2、画出对象所受的全部主动力
3、按约束性质画出所有约束力（被动力）
物体的受力分析
研究对象内部的力不画！
例：如图所示的三铰拱桥，由左、右两拱铰接而成。不计自重及摩擦，在拱AC上作用有载荷F。试画出拱AC和CB的受力图。
物体的受力分析
（表示法一）
（表示法二）
物体的受力分析
B
A
C
F
B
A
C
A
C
C
销钉C
画出下列各构件的受力图。
练习题
AC杆含销C
AC杆
BC杆
例：圆盘重P，杆AB、杆BC重量不计。画出圆盘、杆AB、杆BC的受力图。
画出圆盘的受力图
物体的受力分析
C
FB
FC
FR1'
FA
FB
物体的受力分析
例：如图所示，梯子的两部分AB和AC在点 A 铰接，又在D，E两点用水平绳子连接。梯子放在光滑水平面上，若其自重不计，但在AB的中点H处作用一铅直载荷F。试分别画出绳子DE和梯子的AB，AC部分以及整个系统的受力图 。
物体的受力分析
B
C
FC
图（b）,（c）受力图正确吗
B
D
A
FD
FA
FE
FB
FB′
F
思考题
E
(a)
(b)
(c)
E
C
A
B
F
D
柔绳
物体的受力分析
B
C
FBy
FC
B
D
A
FD
FAx
FAy
FBx′
E
F
FE
FBy ′
FBx
解答
E
C
A
B
F
D
柔绳
物体的受力分析
FAD
FDA
F'Cx
F'Cy
F'DA
FCx
FCy
FBx
FBy
FH
F'1
F2
F'AD
FNA
F'2
F'Ex
F'Ey
（含销）
（含销）
FEx
FEy
F1
FT
F'T
二力构件
物体的受力分析

A
F2
B
F1
A
B
C
F
B
A
C
F1
F2
F1
画出杆AB的受力图。
练习题
