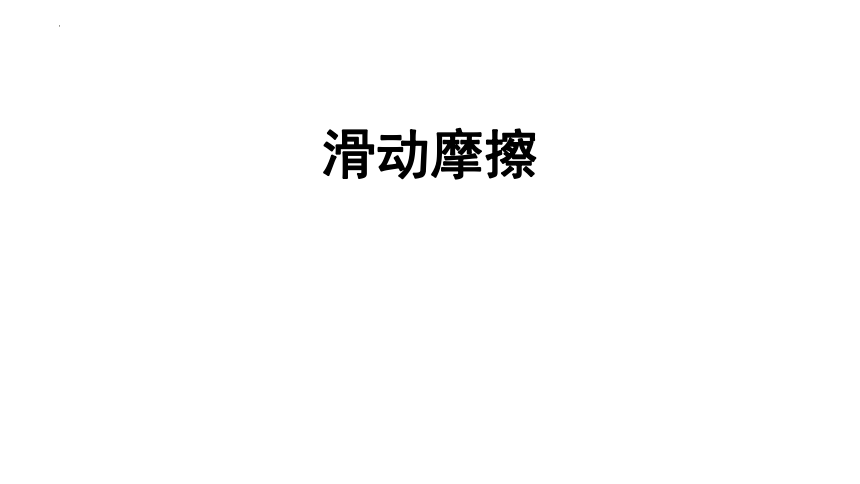

滑动摩擦
2

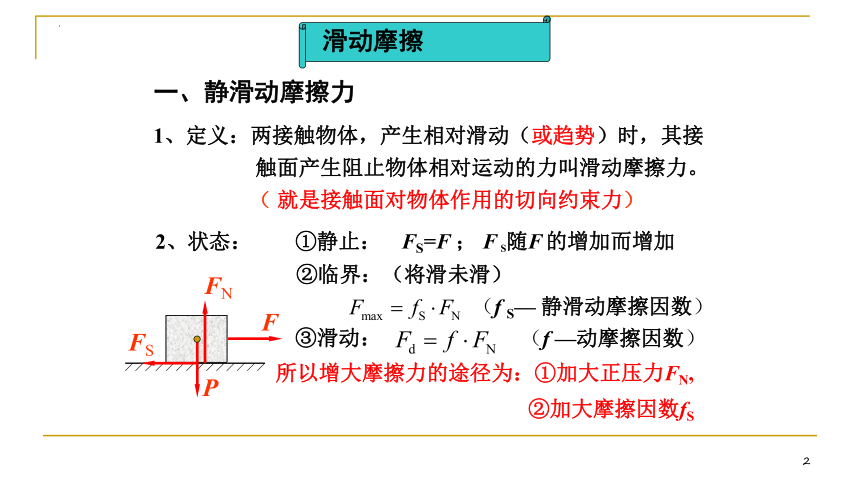

1、定义：两接触物体，产生相对滑动（或趋势）时，其接
触面产生阻止物体相对运动的力叫滑动摩擦力。
（ 就是接触面对物体作用的切向约束力）
一、静滑动摩擦力
所以增大摩擦力的途径为：①加大正压力FN,
②加大摩擦因数fS
（f S— 静滑动摩擦因数）
②临界：（将滑未滑）
（f —动摩擦因数）
③滑动：
2、状态： ①静止：
FS=F ； F S随F 的增加而增加
滑动摩擦
FN
P
FS
F
3

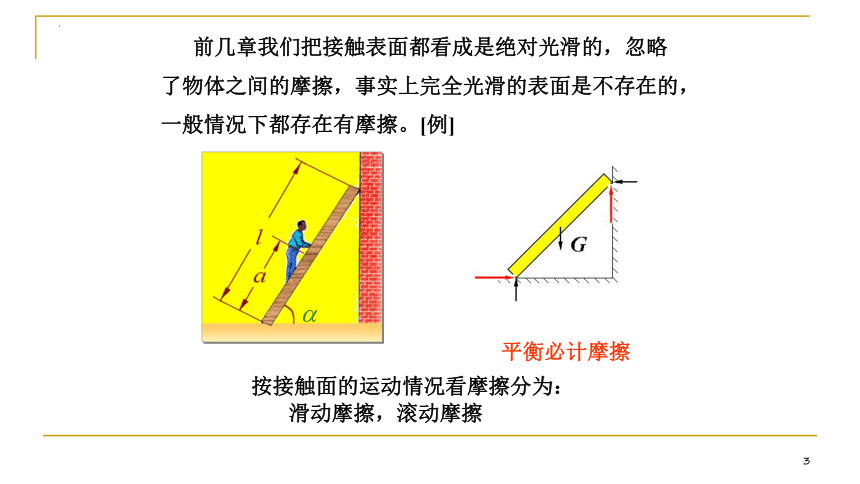

前几章我们把接触表面都看成是绝对光滑的，忽略
了物体之间的摩擦，事实上完全光滑的表面是不存在的，
一般情况下都存在有摩擦。[例]
平衡必计摩擦

按接触面的运动情况看摩擦分为：
滑动摩擦，滚动摩擦
4

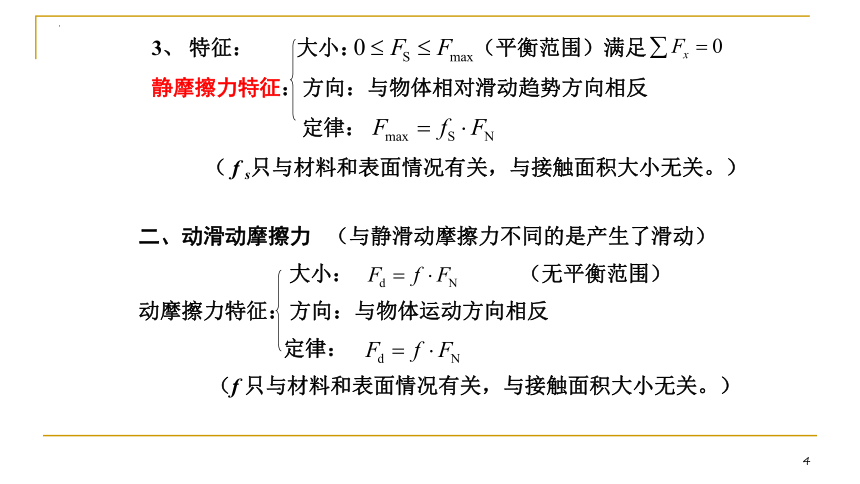

3、 特征： 大小： （平衡范围）满足
静摩擦力特征：方向：与物体相对滑动趋势方向相反
定律：
（ f s只与材料和表面情况有关，与接触面积大小无关。）
二、动滑动摩擦力 （与静滑动摩擦力不同的是产生了滑动）
大小： （无平衡范围）
动摩擦力特征：方向：与物体运动方向相反
定律：
（f 只与材料和表面情况有关，与接触面积大小无关。）
5

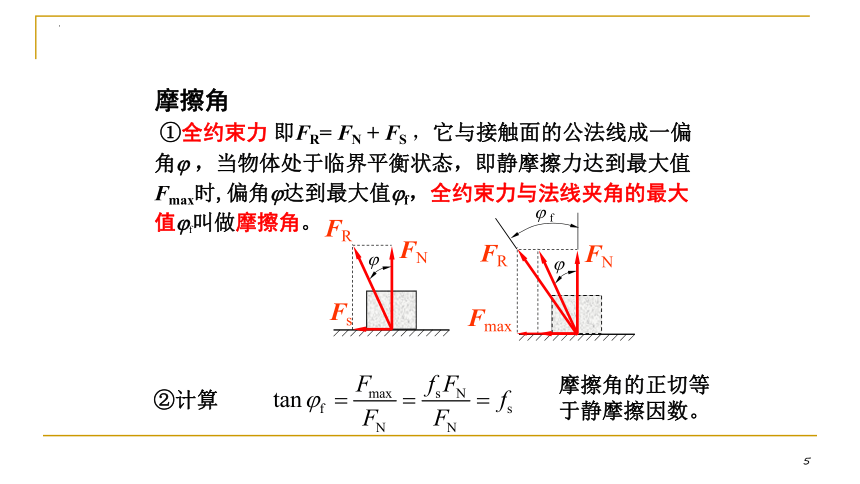

摩擦角
①全约束力 即FR= FN + FS ，它与接触面的公法线成一偏
角j ，当物体处于临界平衡状态，即静摩擦力达到最大值
Fmax时,偏角j达到最大值jf，全约束力与法线夹角的最大
值jf叫做摩擦角。
FN
Fs
FR
j
FN
Fmax
FR
j
j f
②计算
摩擦角的正切等
于静摩擦因数。
6

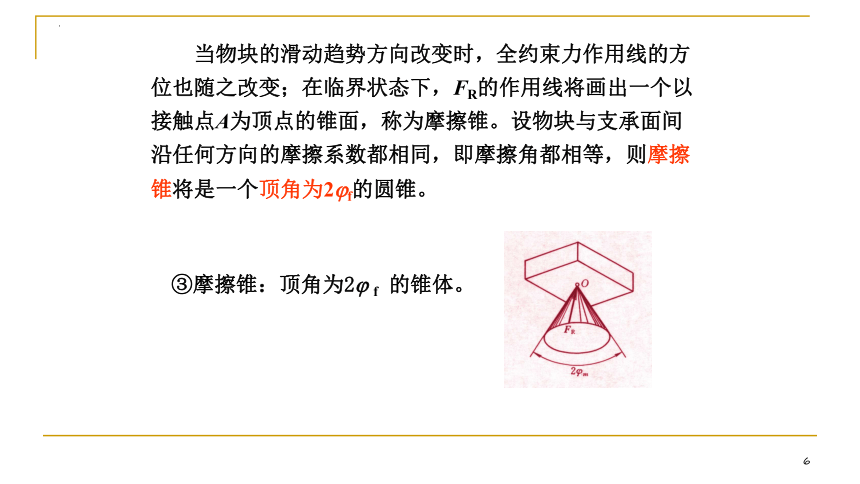

③摩擦锥：顶角为2j f 的锥体。
　　当物块的滑动趋势方向改变时，全约束力作用线的方
位也随之改变；在临界状态下，FR的作用线将画出一个以
接触点A为顶点的锥面，称为摩擦锥。设物块与支承面间
沿任何方向的摩擦系数都相同，即摩擦角都相等，则摩擦
锥将是一个顶角为2jf的圆锥。
7
　　物块平衡时，静摩擦力不一定达到最大值，可在零与
最大值Fmax之间变化，所以全约束力与法线间的夹角j也
在零与摩擦角jf之间变化，即
由于静摩擦力不可能超过最大值，
因此全约束力的作用线也不可能超
出摩擦角以外，即全约束力必在摩
擦角之内。
FN
Fmax
FR
j
jf
8
q
jf
jf
jf
FR
FRA
A
j
如果作用于物块的全部主动力的
合力FR的作用线在摩擦角jf之内，则
无论这个力怎样大，物块必保持静止。
这种现象称为自锁现象。因为在这种
情况下，主动力的合力FR与法线间的
夹角q 必能满足二力平衡条件，且q = j < jf 。
9
q
jf
jf
jf
FR
FRA
A
j
如果全部主动力的合力
FR的作用线在摩擦角j之外，
则无论这个力怎样小，物块
一定会滑动。因为在这种情
况下，q > j f，而j ≤j f ，
支承面的全约束力FRA和主
动力的合力FR不能满足二力
平衡条件。应用这个道理，
可以设法避免发生自锁现象。
10
自锁应用举例
　　斜面的自锁条件是斜面的倾角小于或等于摩擦角。
　　斜面的自锁条件就是螺纹的自锁条件。因为螺纹可以看成为绕在一圆柱体上的斜面，螺纹升角a就是斜面的倾角。螺母相当于斜面上的滑块A，加于螺母的轴向载荷P，相当物块A的重力，要使螺纹自锁，必须使螺纹的升角a小于或等于摩擦角jf。因此螺纹的自锁条件是
11
解：①作法线AH和BH
②作A,B点的摩擦角j
交E,G两点
③E,G两点间的水平距
离CD为人的 活 动范围
[例] 水平梯子放在直角V形槽内，略去梯重，梯子与两个斜
面间的摩擦因数（摩擦角均为j），如人在梯子上走动，试
分析不使梯子滑动，人的活动应限制在什么范围内？
l
12
所以人在AC和BD段
活动都不能满足三力
平衡汇交的原理，只
有在CD段活动时，
才能满足三力平衡
汇交原理。
证明：由几何关系
