(共12张PPT)
无源元件
无源元件
电阻元件
电阻的串联
1
'
1
u
1
R
1
u
2
R
2
u
n
R
n
u

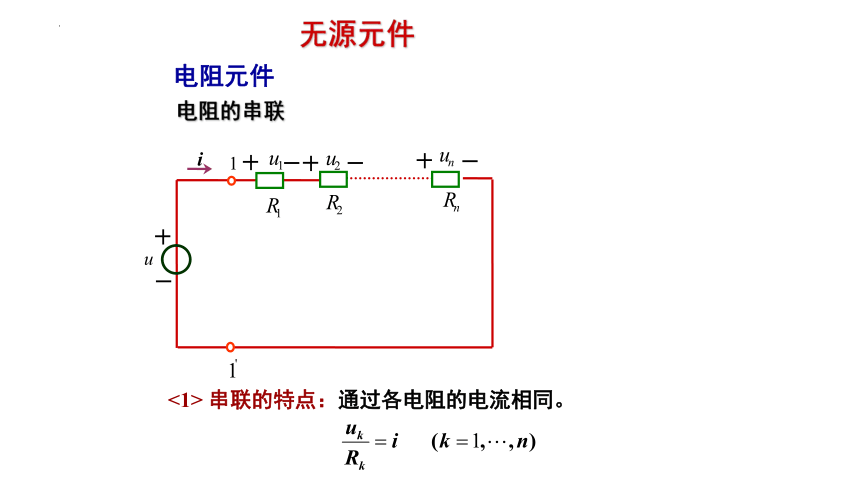

<1> 串联的特点：通过各电阻的电流相同。
无源元件
电阻元件
电阻的串联
eq
R
u
1
'
1
u
1
R
1
u
2
R
2
u
n
R
n
u

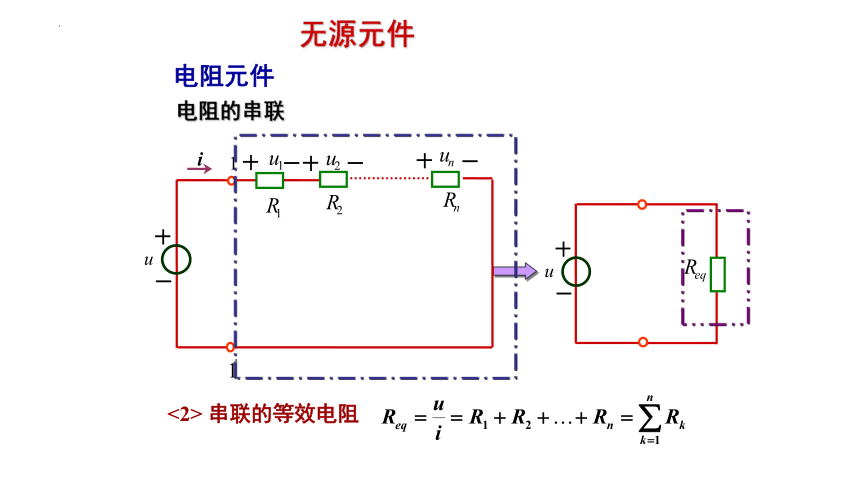

<2> 串联的等效电阻
电阻元件
电阻的串联
eq
R
u
1
'
1
u
1
R
1
u
2
R
2
u
n
R
n
u

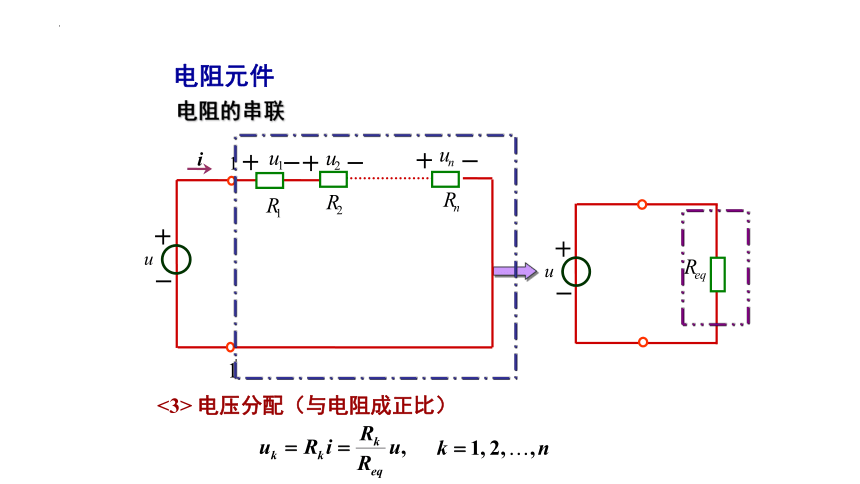

<3> 电压分配（与电阻成正比）
电阻元件

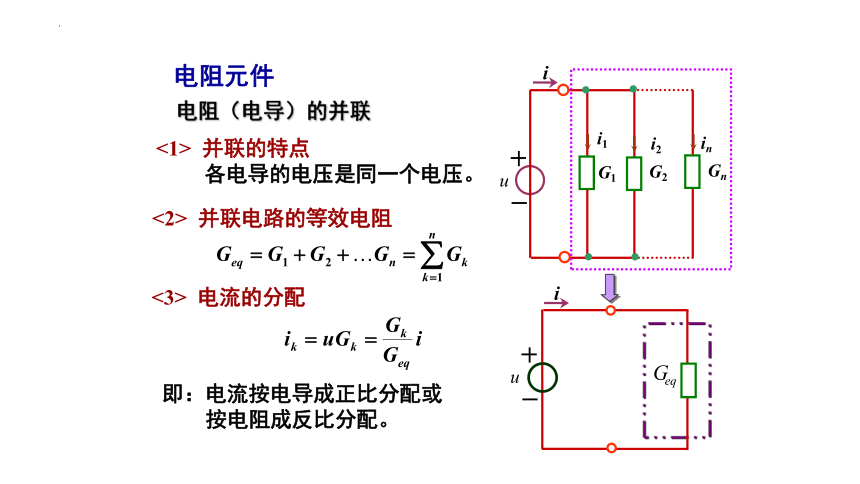

电阻（电导）的并联
<1> 并联的特点
各电导的电压是同一个电压。
<2> 并联电路的等效电阻
u
i1
i2
in
G1
G2
Gn
eq
G
u
即：电流按电导成正比分配或
按电阻成反比分配。
<3> 电流的分配
电容元件
1.线性电容（简称电容）
电容符号为：
则电容电压与所带电荷之间满足：
C是一个正实常数。当电压单位为伏特，电荷单位为库仑（C），则电容单位为法拉（F）。
1mF=10-6 F， 1pF=10-12 F 。
2.库—伏特性
无源元件
电容元件
电压与电流的关系
<1> 微分关系
<2> 积分关系
<3> 电容的特性
a）在直流电路中，电容元件处相当于开路；
b）电容元件具有“记忆”功能（从积分关系来看）；
+
_
无源元件
电容元件
4.电容吸收的能量
从t0到t的时间内，电容元件吸收的能量WC求得为：
WC>0，电容充电，以电场能的形式储存；
WC<0，电容放电，元件释放电能。
5.非线性电容
非线性电容的电容值C不等于一个常数，即：
电容元件
电容图片
陶瓷电容
云母电容
薄膜电容
复合介质电容
铝电解电容
钽电解电容
真空电容
无源元件
电感元件
1.线性电感（简称电感）
电感的符号为：
2.韦—安特性
电感元件两端的磁通链和电流的的关系曲线。
i
+
-
电感元件
与电流的关系
<1> 微分关系
<2> 积分关系
<3> 电感的特性
a）在直流电路中，电感元件处相当于短路；
b）电感元件具有“记忆”功能（从积分关系来看）；
i
+
-
电感吸收的能量
从t0到t的时间内，电容元件吸收的能量WL求得为：
WL>0，充电，以磁场能的形式储存；
WL<0，放电，元件释放电能；
.非线性电感
非线性电感的电感系数L不等于一个常数，即：
