放大电路的组成与工作原理
放大电路的组成与工作原理

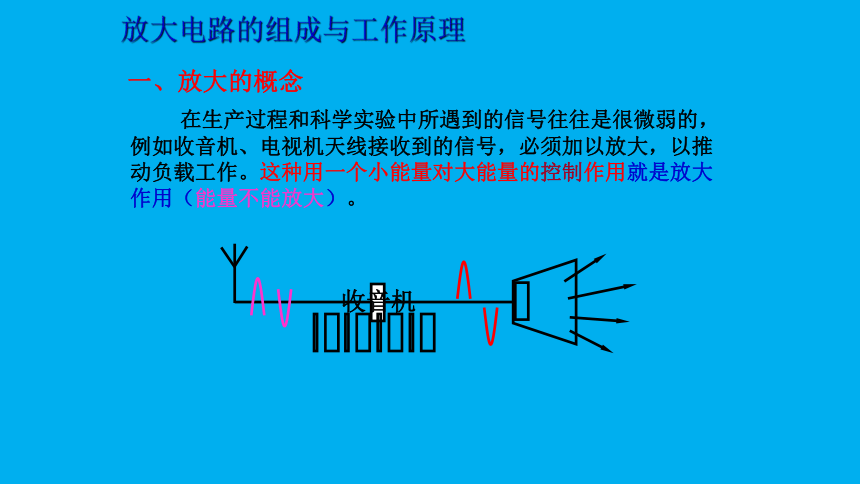

在生产过程和科学实验中所遇到的信号往往是很微弱的，例如收音机、电视机天线接收到的信号，必须加以放大，以推动负载工作。这种用一个小能量对大能量的控制作用就是放大作用（能量不能放大）。
收音机
一、放大的概念

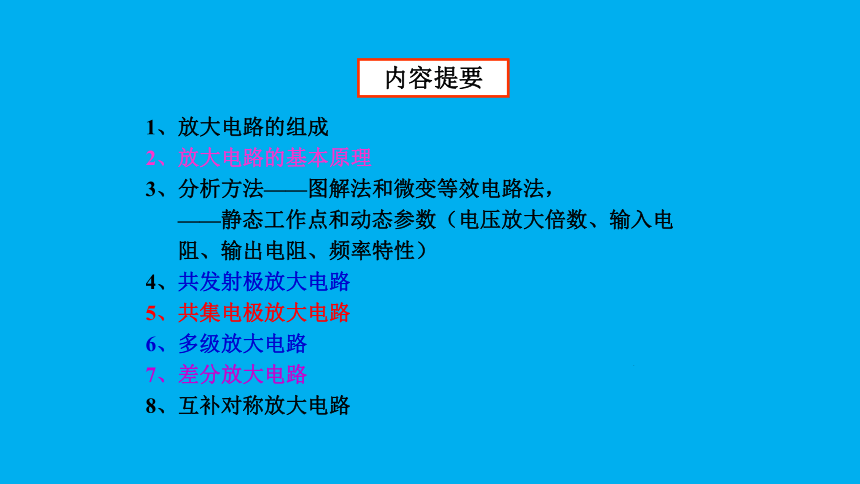

内容提要
1、放大电路的组成
2、放大电路的基本原理
3、分析方法——图解法和微变等效电路法，
——静态工作点和动态参数（电压放大倍数、输入电
阻、输出电阻、频率特性）
4、共发射极放大电路
5、共集电极放大电路
6、多级放大电路
7、差分放大电路
8、互补对称放大电路
变化量的概念
另外，放大作用涉及到变化量的概念。即输入信号有个较小的变化量时，要求在负载上得到一个较大变化量的输出信号。由此可见，所谓的放大作用，其放大的对象是变化量。放大电路的放大倍数就是输出信号与输入信号变化量之比。
US
Ui
Uo
RS
+
+
+
_
_
_
.
.
.
RL
放大
电路
信号源
负载
直流电源

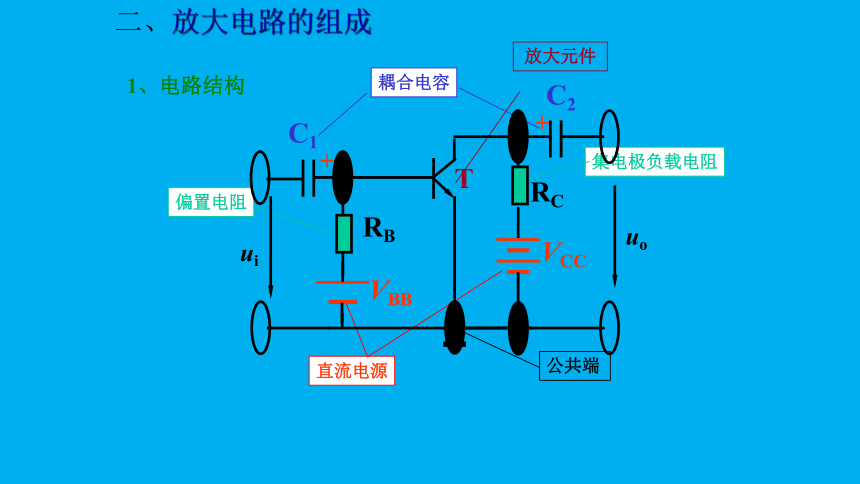

1、电路结构
偏置电阻
集电极负载电阻
耦合电容
直流电源
公共端
放大元件
二、放大电路的组成
RB
VCC
VBB
RC
C1
C2
T
+
+
ui
uo

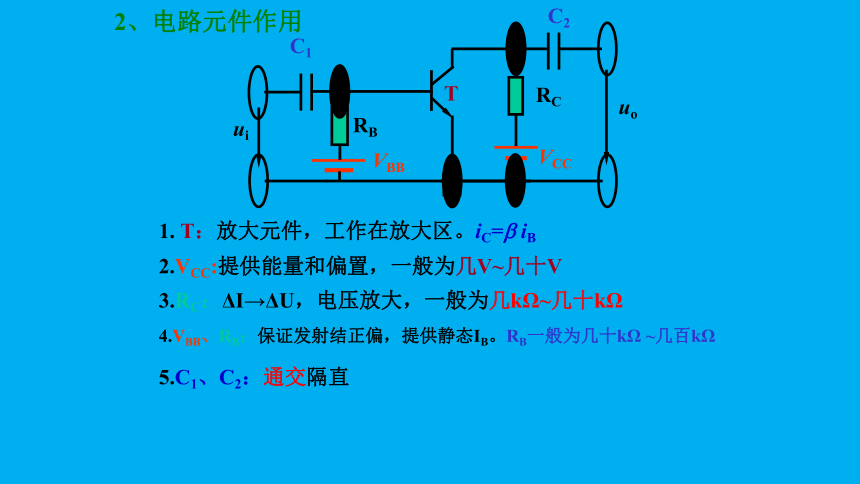

2、电路元件作用
1. T：放大元件，工作在放大区。iC= iB
2.VCC:提供能量和偏置，一般为几V~几十V
3.RC：ΔI→ΔU，电压放大，一般为几kΩ~几十kΩ
4.VBB、RB：保证发射结正偏，提供静态IB。RB一般为几十kΩ ~几百kΩ
5.C1、C2：通交隔直
RB
VCC
VBB
RC
C1
C2
T
ui
uo
3、单电源供电
RB
VCC
VBB
RC
C1
C2
T
+
+
ui
uo
单电源供电
+VCC
RB
RC
C1
C2
T
uo
ui
+
+
三、放大电路工作原理
+VCC
RB
RC
C1
C2
T
+
+
uBE
t
UBE
iC
t
ICQ
uo
t
ui
t
iB
t
IBQ
t
uCE
UCEQ
注意到有两种成分——D.C. & A.C.
四、直流通路和交流通路
+VCC
RB
RC
C1
C2
T
uo
ui
+
+
+VCC
RB
RC
T
直流通路
交流通路
ui
uo
RC
RB
T
ui = 0
C1、C2断路
VCC = 0
C1、C2短路
§9–2 放大电路的静态分析
一、静态工作点
What Why How
放大电路建立合适的静态值，是为了使三极管工作在线性区，以保证信号不失真——必要性
ube
ib
o
静态分析的任务是根据电路参数和三极管的特性确定静态值(直流值)UBE、IB、 IC 和UCE。可用放大电路的直流通路来分析。
重复What Why How
放大电路没有输入信号(ui =0 )时的工作状态称为静态。
二、估算分析方法
UCE = VCC IC RC
IC = IB
硅管的UBE 为 0.6V~0.8V
锗管的UBE为 0.2V~0.3V
IB=
VCC–UBE
RB
RC
IC
UCE
UBE
RB
IB
+VCC
IE
三、图解分析方法
1. 先用估算法确定IB
2. 在三极管输出特性曲线坐标上画直流负载线
UCE = VCC IC RC
0
IB = 0
VCC
RC
VCC
Q
IC / mA
UCE /V
静态工作点
直流负载线
IB
IC
UCE
RC
IC
UCE
UBE
RB
IB
+VCC
IE
IC=
RC

VCC
RC
UCE
