刚体的简单运动
2
[例]

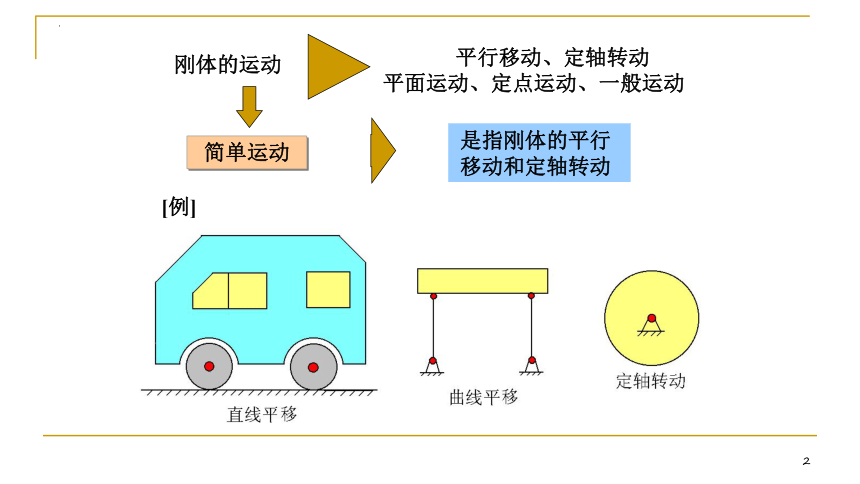

是指刚体的平行
移动和定轴转动
刚体的运动
平行移动、定轴转动
平面运动、定点运动、一般运动
简单运动
3

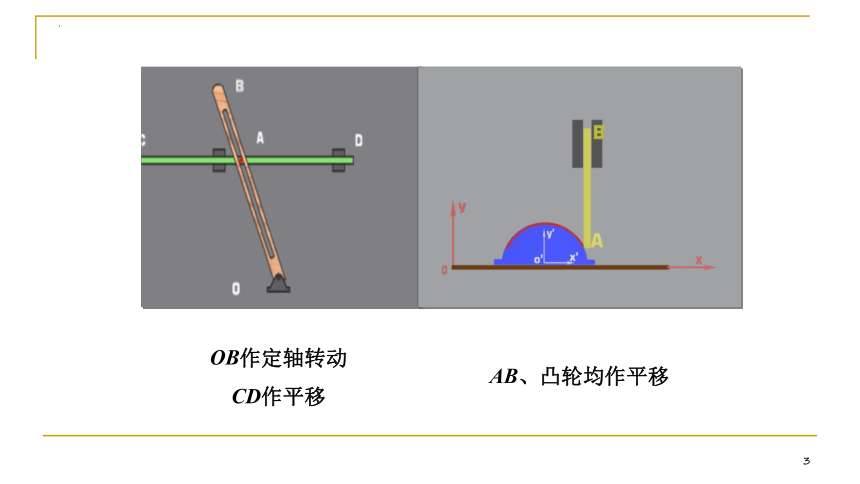

OB作定轴转动
CD作平移
AB、凸轮均作平移
4

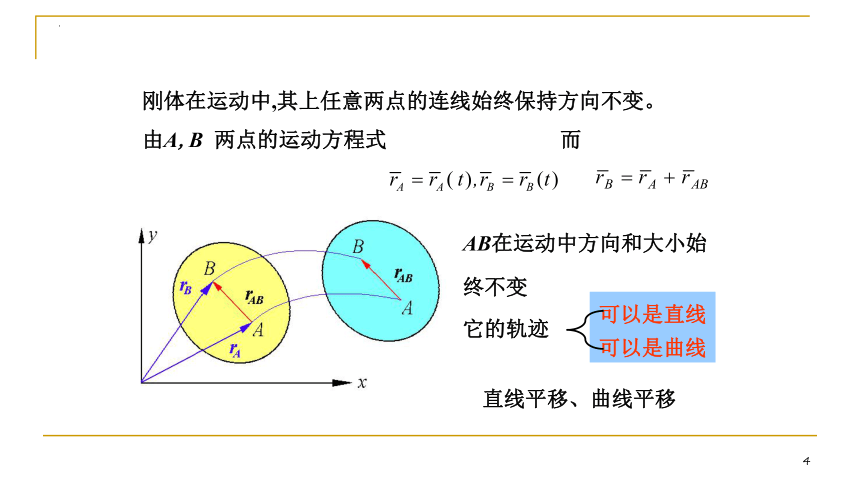

刚体在运动中,其上任意两点的连线始终保持方向不变。
由A,B 两点的运动方程式 而
AB在运动中方向和大小始终不变
它的轨迹
可以是直线
可以是曲线
直线平移、曲线平移
5
得出结论:即
刚体平移的特点
平移刚体在任一瞬时各点的运动轨迹形状，速度和
加速度都一样。
即:平移刚体的运动可以简化为一个点的运动。
6

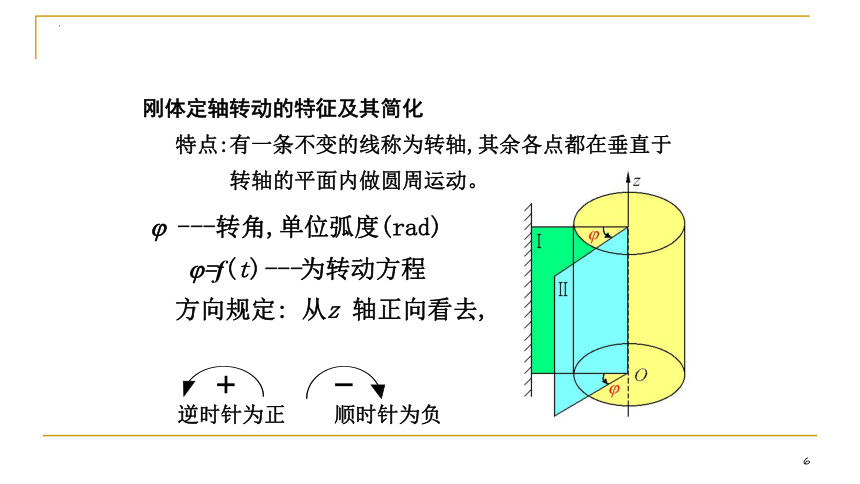

刚体定轴转动的特征及其简化
特点:有一条不变的线称为转轴,其余各点都在垂直于
转轴的平面内做圆周运动。
---转角,单位弧度(rad)
=f(t)---为转动方程
方向规定: 从z 轴正向看去,
逆时针为正 顺时针为负
7
定轴转动的角速度和角加速度
工程中常用单位：
n = 转/分(r / min=rpm)
则n与w的关系为:
单位 rad/s
若已知转动方程
定义
代数量
1、角速度
8
2、角加速度
设当t 时刻为 , t +△t 时刻为 +△
3、匀速转动和匀变速转动
当 =常数，为匀速转动；当a=常数，为匀变速转动。
常用公式
与点的运动相类似。
单位:rad/s2 (代数量)
角加
速度
　　如果w与a同号，则转动是加速的；如果w与a异号，
则转动是减速的。
9
即：转动刚体内任一点速度的大小等于刚体角速度与该点
到轴线的垂直距离的乘积，它的方向沿圆周的切线而指向
转动的一方。
10
角加速度a与an ,at 的关系
即：转动刚体内任一点的切向加速度(又称转动加速度)的
大小，等于刚体的角加速度与该点到轴线垂直距离的乘积，
它的方向由角加速度的符号决定，当a是正值时，它沿圆周
的切线，指向角j的正向；否则相反。
即：转动刚体内任一点的法向加速度(又称向心加速度)的
大小，等于刚体角速度的平方与该点到轴线的垂直距离
的乘积，它的方向与速度垂直并指向轴线。
11
　　如果w与a同号，角速度的绝对值增加，刚体作加速转
动，这时点的切向加速度at与速度v的指向相同；如果w与
a异号，刚体作减速转动， at与v的指向相反。这两种情况
如图所示。
at
at
12
(1) 在每一瞬时，转动刚体内所有各点的速度和加速度的
大小，分别与这些点到轴线的垂直距离成正比。
(2) 在每一瞬时，刚体内所有各点的加速度a与半径间的
夹角q 都有相同的值。
点的全加速度为：
