第17章 电磁波与现代通信

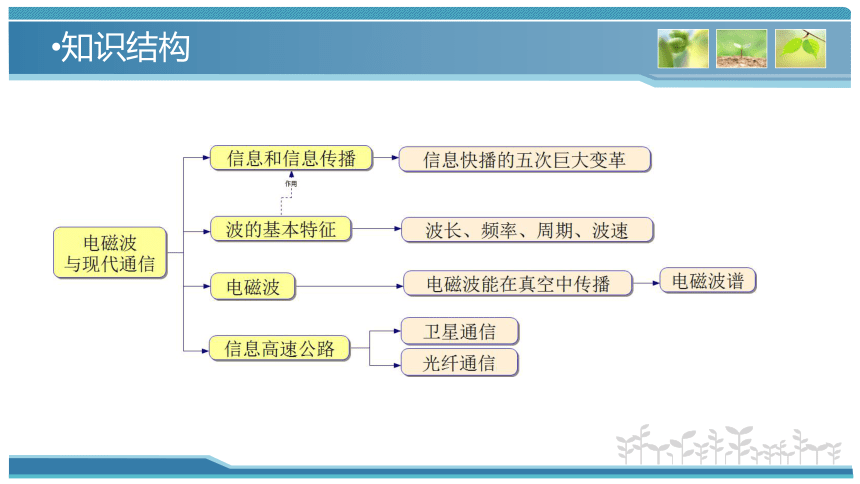

知识结构
信息和信息传播
信息是各种事物发出的有意义的消息.
人类特有的三种信息：
语言、符号和图象
汉乐府诗:“客从远方来，遗我双鲤鱼。呼儿烹鲤鱼，中有尺素书。”这里用了怎样的传播方式实现了信息的远距离传播？
信息必须通过传播才有意义
语言的诞生
文字的诞生
印刷术的诞生
电磁波的应用
计算机与网络技术的应用
传播速度变快
传播距离变远
信息量变大
促进人类文明
推动生产力发展

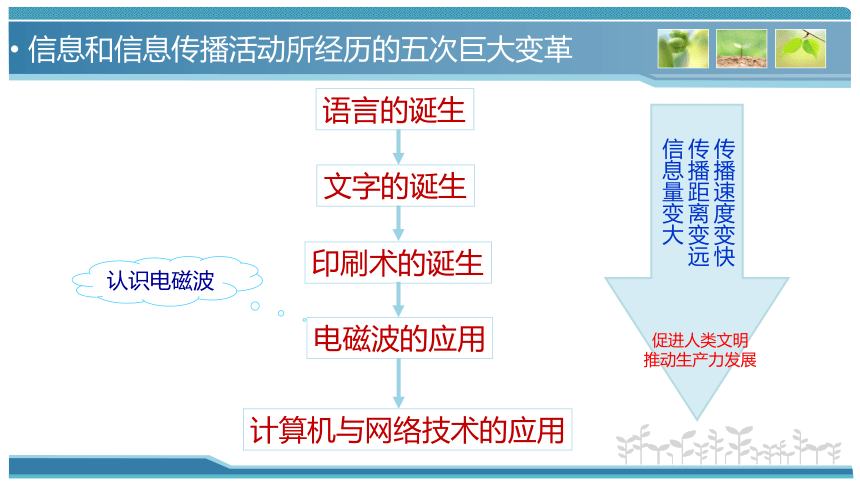

信息和信息传播活动所经历的五次巨大变革
认识电磁波

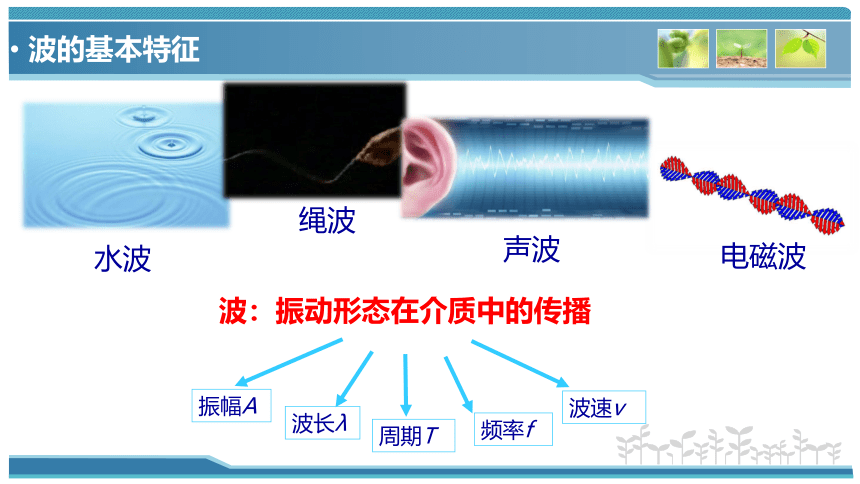

水波
波：振动形态在介质中的传播
绳波
声波
波的基本特征
振幅A
波速v
波长λ
周期T
频率f
电磁波
t/s
s/m
A
o

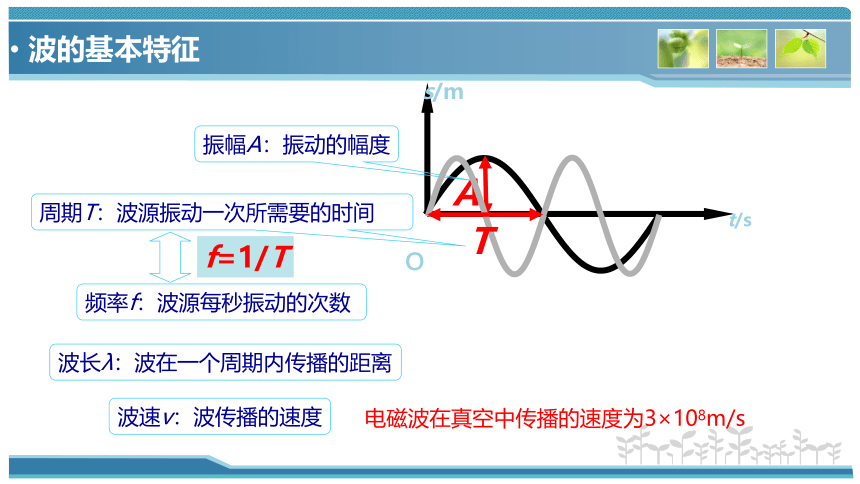

振幅A：振动的幅度
周期T：波源振动一次所需要的时间
频率f：波源每秒振动的次数
波长λ：波在一个周期内传播的距离
波速v：波传播的速度
波的基本特征
T
f=1/T
电磁波在真空中传播的速度为3×108m/s

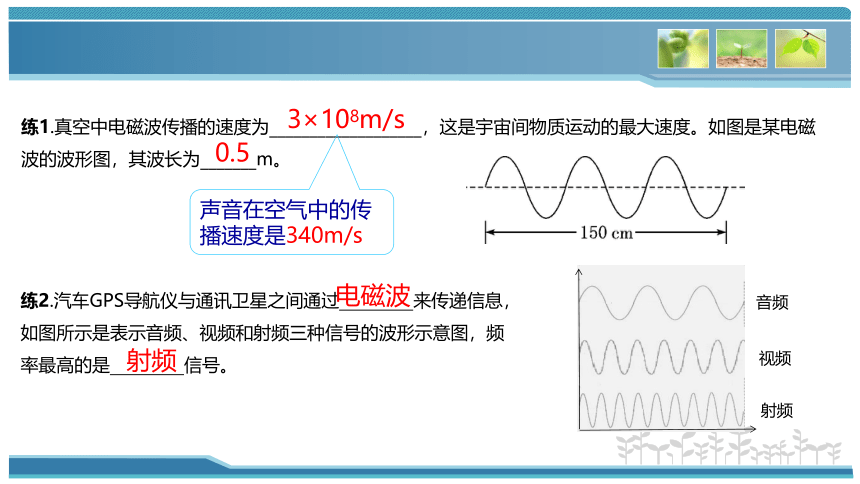

练1.真空中电磁波传播的速度为___________________，这是宇宙间物质运动的最大速度。如图是某电磁波的波形图，其波长为_______m。
3×108m/s
0.5
练2.汽车GPS导航仪与通讯卫星之间通过 来传递信息，如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是 信号。
音频
视频
射频
电磁波
射频
声音在空气中的传播速度是340m/s
电磁波
电磁波充满了整个太空
电磁波
空间传播的周期性变化的电磁场
麦克斯韦预言电磁波的存在
赫兹用实验证实电磁波的存在
电磁波谱
练3.关于电磁波，下列说法正确的是( )
A.电磁波的频率越高，传播的速度就越大
B.电磁波能传递信息
C.电磁波不能在真空中传播
D.电磁波看不见、摸不着，但能听得见
B
用激光作“光刀”来切割皮肤、切除肿瘤、“焊接”脱落的视网膜，是利用激光的
的特点。
能量大
不同频率的电磁波在相同介质中传播速度相同
声音不能在真空中传播
电磁波的传播
电磁波能在真空中传播
判断：抽气后听到铃声越来越轻
判断：抽气后仍能接通信号
电磁屏蔽
（金属容器）
练4.（1）如图1所示，将手机放在玻璃广口瓶中，并用抽气机将其中的气体不断地向外抽。打电话呼叫罩中的手机，这时人耳听到的手机铃声越来越小，由此实验现象可以得出的结论是________________________________。
（2）如果把（1）中的玻璃广口瓶换成金属容器，再打电话呼叫其中的手机，这时手机________收到呼叫信号（选填“能”或“不能”），这说明_______________________。
声音不能在真空中传播
不能
金属屏蔽电磁波
电磁波能在真空中传播（不同于声音）
信息高速公路
卫星通信
光纤通信
高速传递信息的网络
数据通信、移动通信… …
信息高速公路
两种通信方式
微波
沿直线传播
通信卫星
通信地面站
光波
(光纤)全反射
电光转换
光电转换
卫星通信
光纤通信
覆盖面大
通信距离长
不受地理环境限制等
容量极大
不受地磁场的干扰
不怕潮湿、腐蚀、线路能量损耗较小等
练5.下列关于地球同步通信卫星的说法中错误的是（　　）
A．同步卫星处于平衡状态
B．同步卫星的机械能守恒
C．同步卫星相对于地面静止
D．同步卫星使用微波进行通信
A
同步卫星受到地球的引力做圆周运动，运动速度和方向都改变，处于非平衡状态
变型：同步通信卫星是在离地面高度为3.6×107m，绕地心转动的同步轨道上运行的卫星，运行周期跟地球自转周期相同。
（1）同步通信卫星绕地球运行时 （选填“受”或“不受”）地球的引力，周期是 h．同步通信卫星相对于地面的建筑物是 的，　3　颗同步通信卫星基本可以实现全球通信。
（2）地面上的甲乙两人用卫星电话通过同步通信卫星联系，从甲发出信号到他收到乙自动回复的信号至少需要 s。
受
24
静止
0.48
练6.下列关于电磁波与现代通信说法错误的是（ ）
A.光纤通信是利用激光在光导纤维中传输信息的一种通信方式
B.进行微波长距离通信时，应通过中继站传播
C.光纤通信不是靠电磁波传递信息的
D.电磁辐射会造成人体伤害
C
电磁波包括无线电波、微波、红外线、可见光、紫外线等。光是电磁波，传递信息，也能传递能量。
练6.WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是（ ）
A.红外线 B.紫外线 C.电磁波 D.超声波
C
中文称为 “行动热点”，是创建无线局域网技术。
练7.下列技术应用中，不是利用电磁波工作的是（ ）
A.利用微波雷达跟踪飞行目标
B.利用声呐系统探测海底深度
C.利用北斗导航系统进行定位和导航
D.利用移动通信屏蔽器屏蔽手机信号
中国自行研制的全球卫星导航系统，是继美国全球定位系统（GPS）、俄罗斯格洛纳斯卫星导航系统、欧洲伽利略卫星导航系统之后第四个成熟的卫星导航系统。北斗卫星导航系统由空间段、地面段和用户段三部分组成，可在全球范围内全天候、全天时为各类用户提供高精度、高可靠定位、导航、授时服务。
B
谢谢！
