复习“光学专题”知识应用精讲

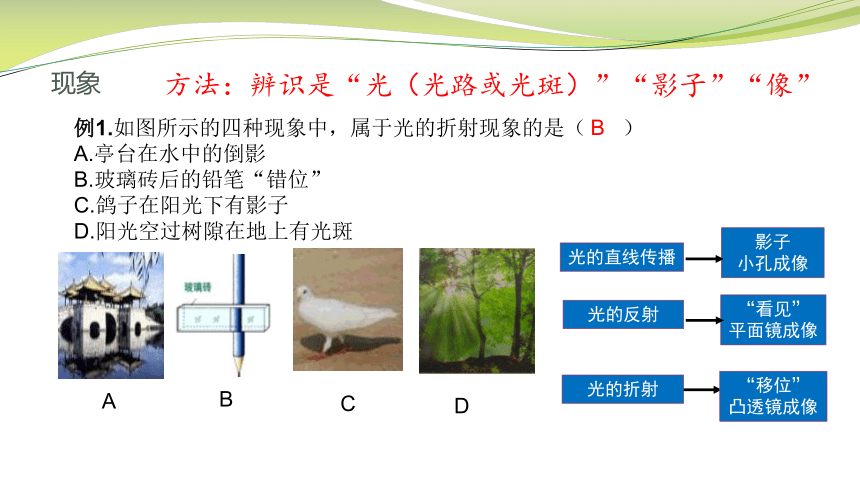

例1.如图所示的四种现象中，属于光的折射现象的是（ ）
A.亭台在水中的倒影
B.玻璃砖后的铅笔“错位”
C.鸽子在阳光下有影子
D.阳光空过树隙在地上有光斑
B
A
C
D
B
方法：辨识是“光（光路或光斑）”“影子”“像”
光的折射
光的反射
光的直线传播
影子
小孔成像
“移位”
凸透镜成像
“看见”
平面镜成像
现象
传播

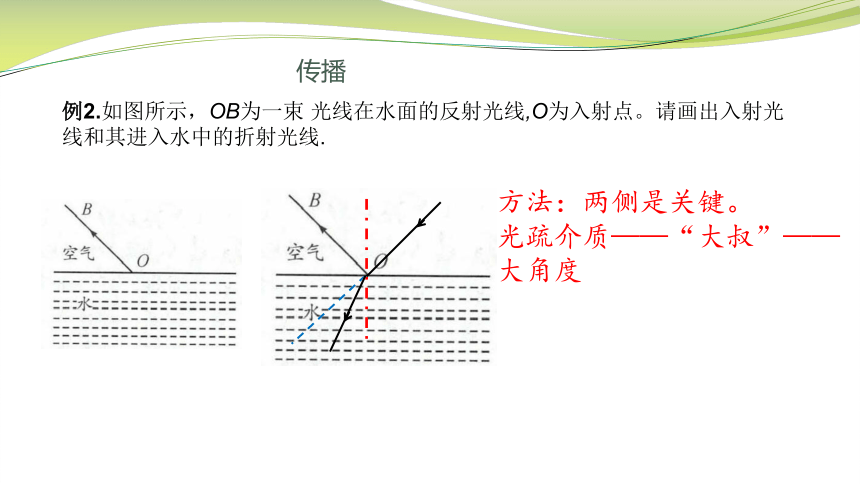

例2.如图所示，OB为一束 光线在水面的反射光线,O为入射点。请画出入射光线和其进入水中的折射光线.
方法：两侧是关键。
光疏介质——“大叔”——大角度

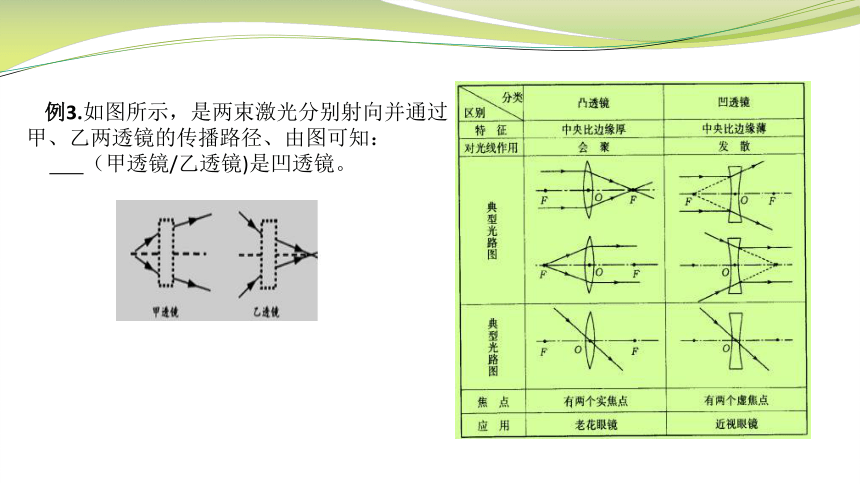

例3.如图所示，是两束激光分别射向并通过甲、乙两透镜的传播路径、由图可知：
（甲透镜/乙透镜)是凹透镜。

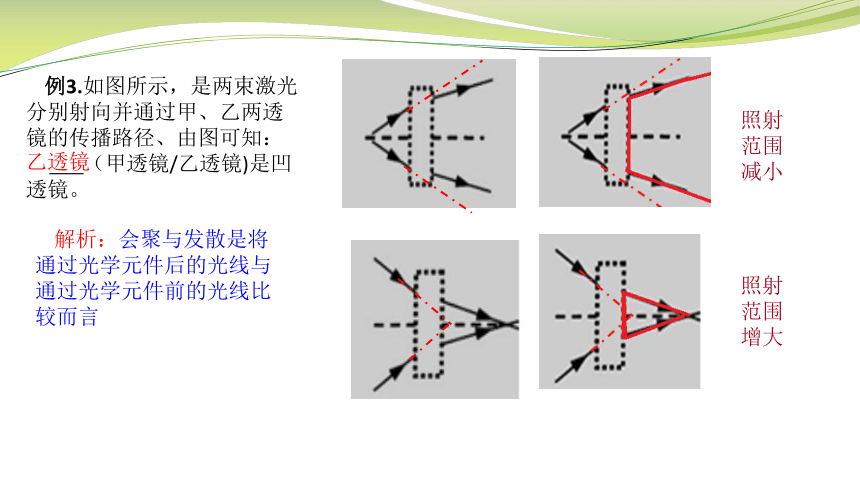

例3.如图所示，是两束激光分别射向并通过甲、乙两透镜的传播路径、由图可知：
（甲透镜/乙透镜)是凹透镜。
解析：会聚与发散是将通过光学元件后的光线与通过光学元件前的光线比较而言
乙透镜
照射范围减小
照射范围增大
成像

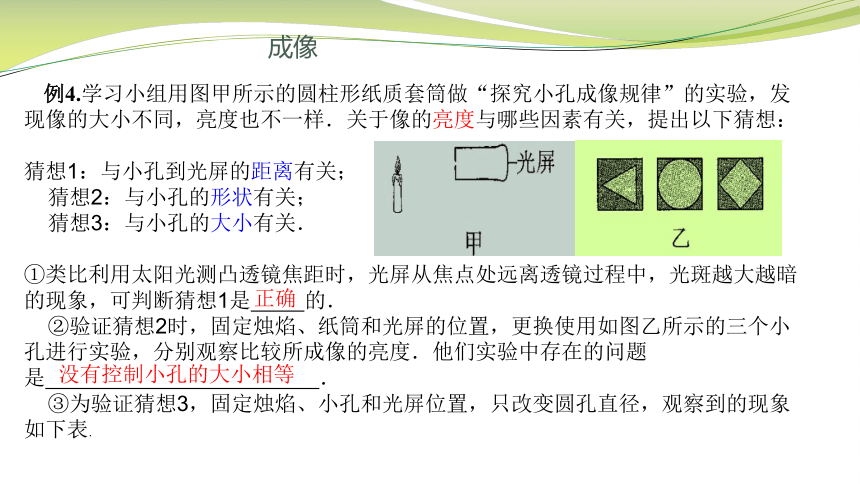

例4.学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．关于像的亮度与哪些因素有关，提出以下猜想：
猜想1：与小孔到光屏的距离有关；
猜想2：与小孔的形状有关；
猜想3：与小孔的大小有关．
①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是 的．
②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是 ．
③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．
正确
没有控制小孔的大小相等
实验现象表明：在小孔成像清晰时， ．

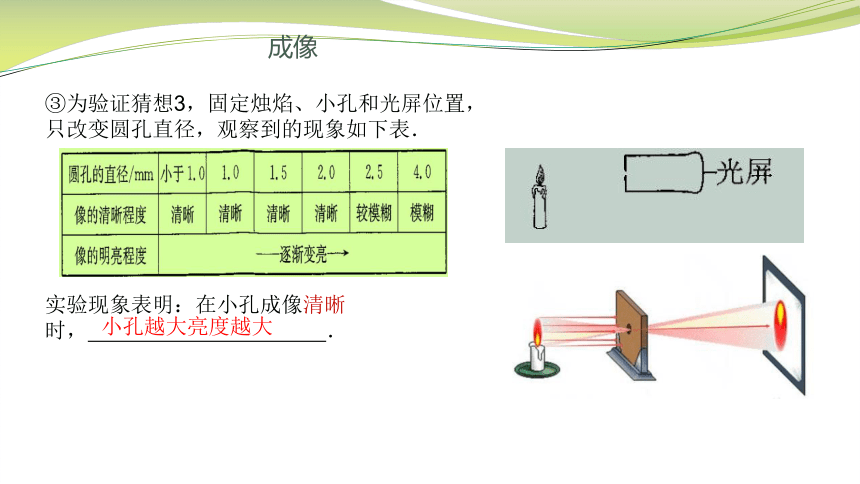

③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．
小孔越大亮度越大
成像
成像
成像
例5.小明同学利用如图所示装置进行“探究平面镜成像的特点”的实验：
(1)小明选用玻璃板而不选用平面镜，是因为这样 ．
(2)实验时，小明在玻璃板前放一支点燃的蜡烛甲，还要在玻璃板后面放一支未点燃的蜡烛乙。对这两支蜡烛的要求是 ．
(3)小明在寻找蜡烛甲的像的位置时，眼睛应在玻璃板放有蜡烛 (选填“甲”或“乙”）的一侧观察。
(4)如果小明在寻找蜡烛甲的像的位置时，无论怎样沿桌面移动蜡烛乙，都不能使它与蜡烛甲的像重合，可能的原因是 ．
(5)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛甲的两个像。形成两个像的原因是 ;解决这一问题的办法是 ．
便于确定像的位置
玻璃板的前后两面个表面各成一个像
大小完全相同
甲
玻璃板没有垂直桌面放置
换一块薄一些的玻璃板
成像
例6.如图，将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到的虚像可能是
中央厚的是凸透镜；
中央薄的是凹透镜.
成像
上下不放大
左右放大
A
成像
例7.小明利用一未知焦距的凸透镜探究透镜的成像规律，进 行了如下操作并得到了相关结论．请你将空缺部分补充完整。
(1)如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑， 则该透镜的焦距为 cm．
(2)小明用蜡烛代替小灯泡继续做实验，必须使烛焰、透镜和光屏的中心在 ．烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是 （选填“放大”、或“缩小”）的实像．
(3)按要求进行观察和测量，并将观测情况记录在下表中．
成像
苏科版8年级上册，二倍焦距处，是物体成缩小像与放大像的分界点；一倍焦距处，是物体成倒立实像与正立虚像的分界点。即2f分大小，f分虚实。
光路可逆
成像
例7.小明利用一未知焦距的凸透镜探究透镜的成像规律，进 行了如下操作并得到了相关结论．请你将空缺部分补充完整。
(1)如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑， 则该透镜的焦距为 cm．
(2)小明用蜡烛代替小灯泡继续做实验，必须使烛焰、透镜和光屏的中心在 ．烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是 （选填“放大”、或“缩小”）的实像．
(3)按要求进行观察和测量，并将观测情况记录在下表中．
成像
10.0
同一高度
放大
倒立、缩小的实像
30
2f分大小
F分虚实
在探究凸透镜成像规律时，记录实验数据并绘制了物距u和像距v之间的关系图象如图
物像间距L(u+v)，由图可知，要想成实像，物体与光屏的间距应满足L .
≥4f(或不小于4f)
成像

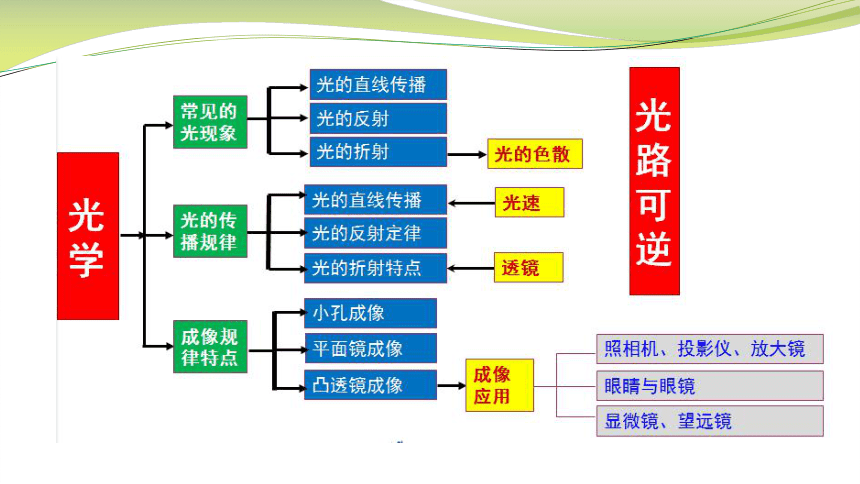

成像
应用
照相机、投影仪、放大镜
显微镜、望远镜
眼睛与眼镜
练1.描绘纯美青春的《再别康 桥》诗句中蕴含了丰富的光学知识。下列说法正确的是. （ ）
A.“河畔的金柳是夕阳中的新娘”，金柳的影子是光的折射形成的
B.“撑一支长篙向青草更青处漫溯”,长篙在水中的倒影是等大的实像
C.“波光里的艳影在我的心头荡漾”，湖面波光粼粼是光的直线传播形成的
D.“我挥一挥衣袖不带走一片云彩”，看到天上的云彩是由于云彩反射了太阳光
镜面反射
漫反射
D
分析：雨后的夜晚，路上有些积水，小明背着月光走，亮的是______，如果他迎着月光走，亮的是______．（选填“积水”或“路面”）
人看物体的条件：物体发光或反射光，物体发的光或反射的光线能进入人的眼睛
路面
积水
练2.现今，一些大厦用许多大块的平板镀膜玻璃做外墙（俗称“玻璃幕墙”）．这种墙既能反射光线也能透过光线．下列四幅图中，能真实反映光通过玻璃幕墙进入室内传播途径的是（　　）．
练3.如图所示，下列光学图示中正确的是 ( )
B
练4.小华用两个硬纸筒制成针孔照相机探究小孔成像，如图a所示。
（1）请在图a中画图解释蜡烛AB在屏上所成A′B′像的原因。
（2）2009年夏季，中国出现了日食奇观．若小华借助小孔成像实验装置对
“ ”形太阳进行观察，如图b所示，则她在半透明光屏上看到像的形状是（ ）
成像
练4.
成像
练5.做“探究平面镜成像特点”的实验，小明和小红在分析数据时发现，三组数据的像距都比物距大一些．小明认为这是由于测量粗心引起的，小红认为像距总是比物距大可能与玻璃板的厚度有关．他们对此问题进行了进一步的探究，数据如下表．
玻璃板厚度/mm 5 5 5 10 10 10 15 15 15
像距/cm 3.00 5.80 8.70 3.95 6.50 9.35 3.18 5.40 7.85
物距/cm 2.65 5.50 8.35 3.30 5.95 8.72 2.05 4.30 6.90
像距与物距的差值/cm 0.35 0.30 0.35 0.65 0.55 0.63 1.13 1.10 0.95
请你结合表中数据，回答以下问题： （1）小明的看法不正确的理由是 ． （2）玻璃板的厚度对像距与物距值的影响，可表述为 ． （3）在“探究平面镜成像特点”的实验中，应该选择较 （选填“薄”或“厚”）的玻璃板． （4）在整个实验过程中，平面镜所成的像都是 （选填“实像”或“虚像”）．
(5)随着物距的变大,像距 ;像的大小 ．
如果是粗心,像距不可能总是大于物距
玻璃板越厚,像距和物距差值越大
薄
虚像
变大
不变
成像
练6.在做“探究凸透镜成像的规律”实验中
（1）移动光屏，当蜡烛光屏如图示位置时，在光屏上能成清晰的倒立、 的实像；生活中的 就是利用这个原理制成的．
（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向 （选填“左”或“右”）移动．
（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向 （选填“左”或“右”）移动．
“近视”，为“小”：清晰的像到晶状体的像距小，近视镜的作用可看作，让像距适当“变大”。
“远视”则相反
缩小
照相机
右
左
成像
