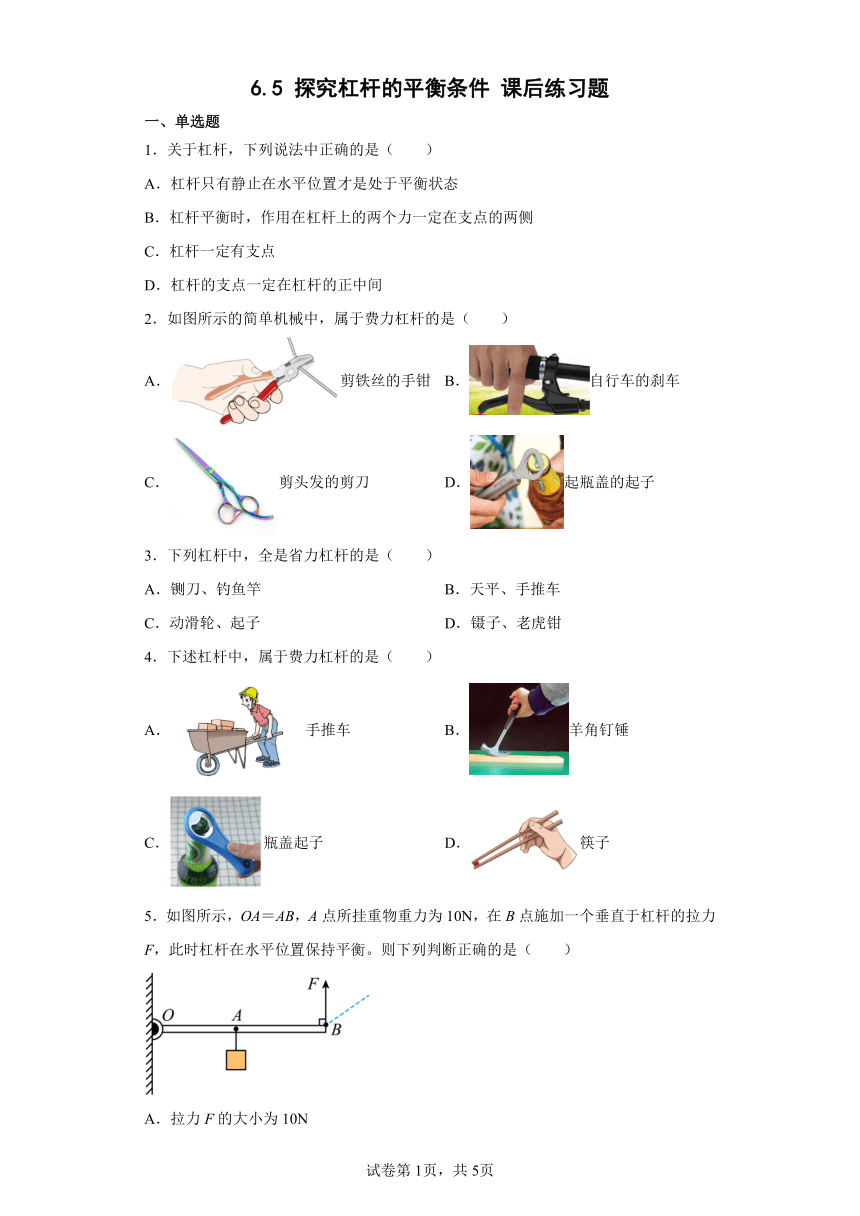

6.5 探究杠杆的平衡条件 课后练习题
一、单选题
1．关于杠杆，下列说法中正确的是（　　）
A．杠杆只有静止在水平位置才是处于平衡状态
B．杠杆平衡时，作用在杠杆上的两个力一定在支点的两侧
C．杠杆一定有支点
D．杠杆的支点一定在杠杆的正中间
2．如图所示的简单机械中，属于费力杠杆的是（　　）
A．剪铁丝的手钳 B．自行车的刹车
C．剪头发的剪刀 D．起瓶盖的起子
3．下列杠杆中，全是省力杠杆的是（　　）
A．铡刀、钓鱼竿 B．天平、手推车
C．动滑轮、起子 D．镊子、老虎钳
4．下述杠杆中，属于费力杠杆的是（　　）
A．手推车 B．羊角钉锤
C．瓶盖起子 D．筷子
5．如图所示，OA＝AB，A点所挂重物重力为10N，在B点施加一个垂直于杠杆的拉力F，此时杠杆在水平位置保持平衡。则下列判断正确的是（　　）
A．拉力F的大小为10N
B．此时杠杆为等臂杠杆
C．若将F的方向转至图中虚线位置，则拉力F的力臂将变大
D．若将F的方向转至图中虚线位置，则拉力F的值将变大

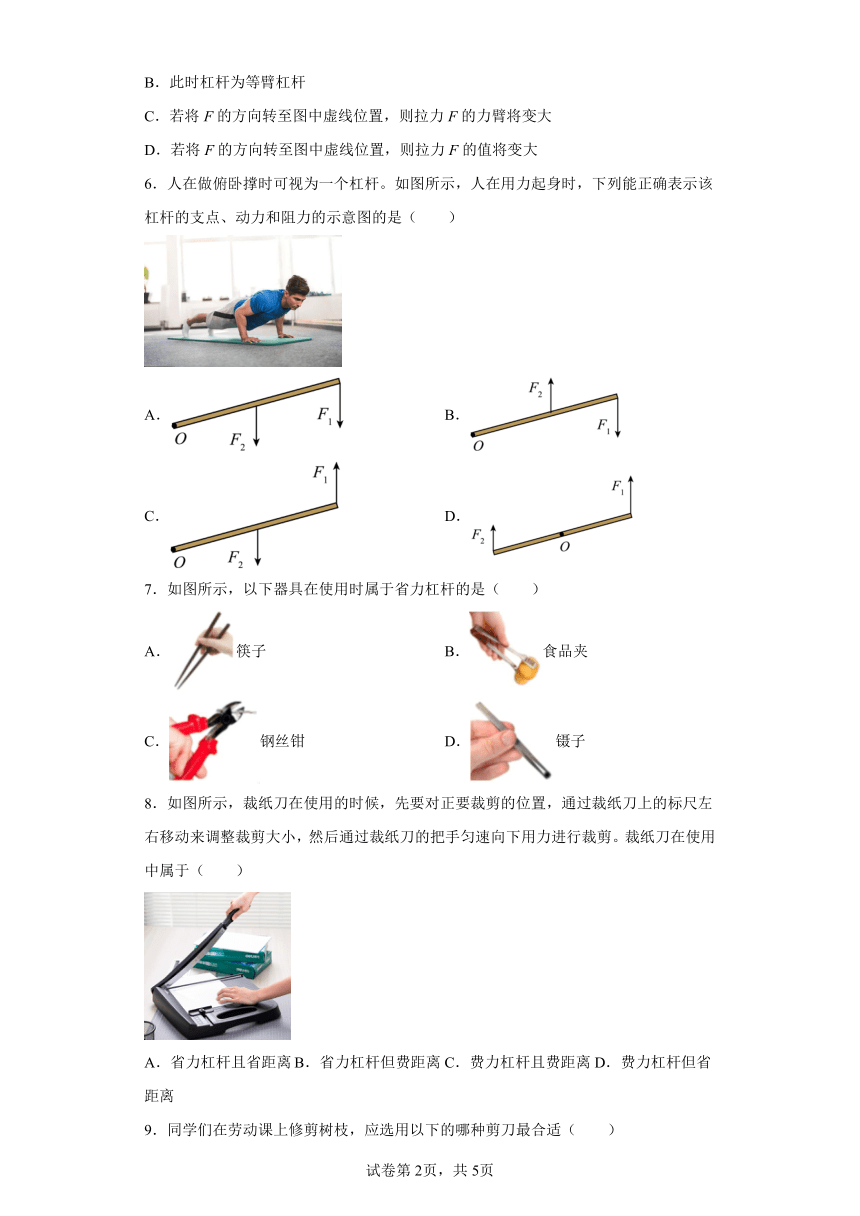

6．人在做俯卧撑时可视为一个杠杆。如图所示，人在用力起身时，下列能正确表示该杠杆的支点、动力和阻力的示意图的是（　　）
A． B．
C． D．
7．如图所示，以下器具在使用时属于省力杠杆的是（　　）
A．筷子 B．食品夹
C．钢丝钳 D．镊子
8．如图所示，裁纸刀在使用的时候，先要对正要裁剪的位置，通过裁纸刀上的标尺左右移动来调整裁剪大小，然后通过裁纸刀的把手匀速向下用力进行裁剪。裁纸刀在使用中属于（　　）
A．省力杠杆且省距离 B．省力杠杆但费距离 C．费力杠杆且费距离 D．费力杠杆但省距离

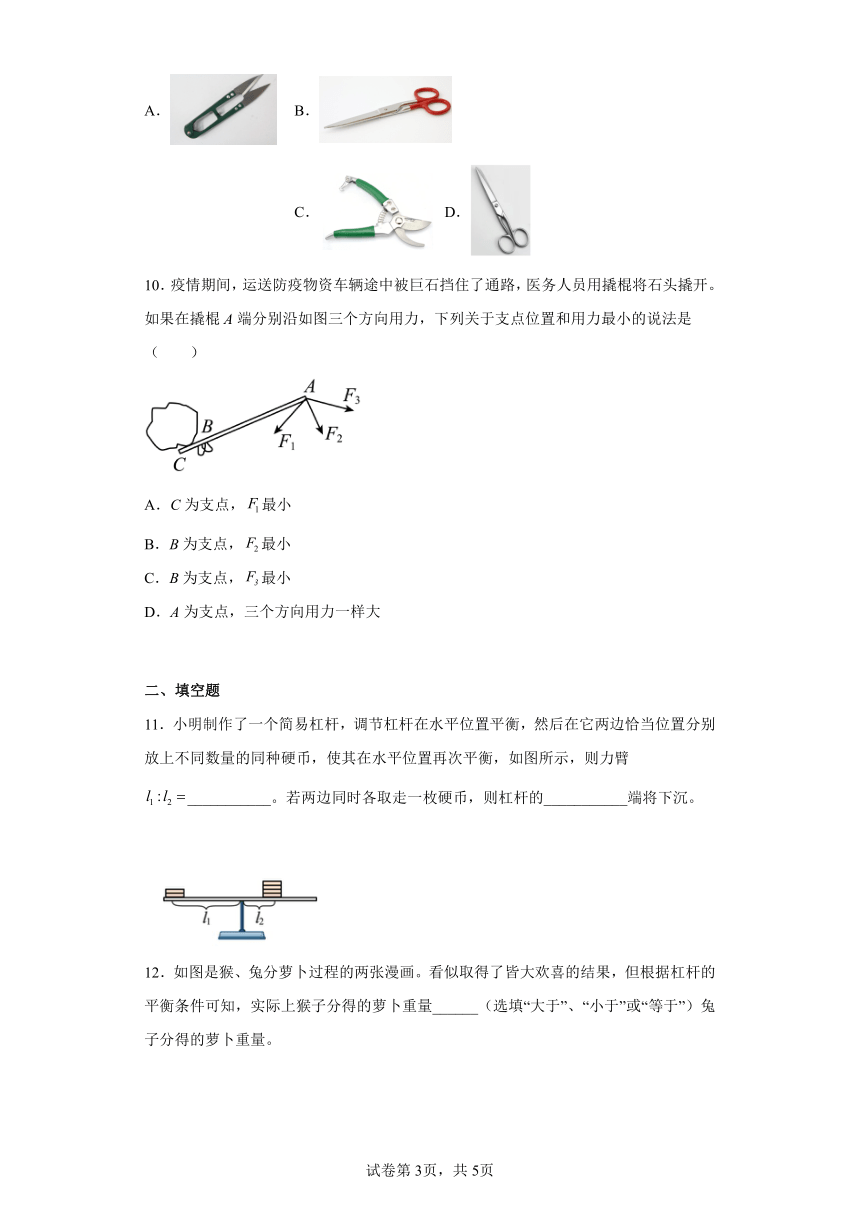

9．同学们在劳动课上修剪树枝，应选用以下的哪种剪刀最合适（　　）
A． B． C． D．
10．疫情期间，运送防疫物资车辆途中被巨石挡住了通路，医务人员用撬棍将石头撬开。如果在撬棍A端分别沿如图三个方向用力，下列关于支点位置和用力最小的说法是（　　）
A．C为支点，最小
B．B为支点，最小
C．B为支点，最小
D．A为支点，三个方向用力一样大
二、填空题
11．小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图所示，则力臂___________。若两边同时各取走一枚硬币，则杠杆的___________端将下沉。
12．如图是猴、兔分萝卜过程的两张漫画。看似取得了皆大欢喜的结果，但根据杠杆的平衡条件可知，实际上猴子分得的萝卜重量______（选填“大于”、“小于”或“等于”）兔子分得的萝卜重量。
13．小雨想用撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力，l2是阻力臂，如图所示，为了撬动石头，在B点施加的最小动力F1的方向是______。
14．如图甲所示为环保垃圾桶，若环卫工人用力使垃圾桶在图乙位置静止（相当于杠杆），图丙为简化图，MN为桶盖，A为支点，AB为环卫工人对桶盖MN施力的力臂l1，O为重心，请你在图丙中画出环卫工人作用在桶盖MN上的力F1；此时垃圾桶相当于一个______杠杆。
15．如图是划船比赛场景，运动员向后划水，艇向前运动，说明___________，使赛艇向前运动的力的施力物体是___________，船桨可以看做杠杆，赛艇运动员用很长的船桨划船，而不用手直接划水。原因是使用船桨能___________。
三、实验题
16．小强在验证杠杆平衡条件的实验中：
（1）实验前没有挂钩码和弹簧测力计时，发现杠杆静止时右端高左端低（如下图中甲所示），此时杠杆 ___________（选填“是”“不是”）处于平衡状态。接下来调节平衡螺母，使其在水平位置平衡，这一调节过程的目的是使杠杆的重力对杠杆平衡 ___________（选填“产生”或“不产生”）影响，这时重力的力臂为 ___________。
（2）如图乙所示，杠杆水平平衡后，左边钩码的个数为3个（每个钩码重1牛），则F2=___________N，读出F1=4N，测出OA=30cm，OB=20cm。他将所得数据直接代入杠杆平衡条件的公式中，发现F1×OA和F2×OB ___________（选填“相等”或“不相等”），从而认为杠杆的平衡条件不一定是F1×l1和F2×l2.小强的失误是 ___________。
（3）在图丙中，若B处的钩码不变，小强将弹簧测力计由A处移到C（C=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应 ___________，大小为 ___________N。
（4）在图乙中，若B处的钩码不变，小强不用弹簧测力计，在A处挂 ___________N的钩码，杠杆在水平位置仍然平衡。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．C
3．C
4．D
5．D
6．C
7．C
8．B
9．C
10．B
11． 2︰1 右
12．大于
13．垂直于OB向下
14．省力
15． 力的作用是相互的 水 省距离
16． 是 不产生 0 3 不相等 把OA当成F1力臂了 竖直向上 6 2
