(共26张PPT)
给我一个支点，我可以撬起整个地球。——阿基米德
十二章第1节《杠杆》
这些工具在使用时有什么共同点？
在力的作用下，能绕固定点转动的硬棒，叫做杠杆。

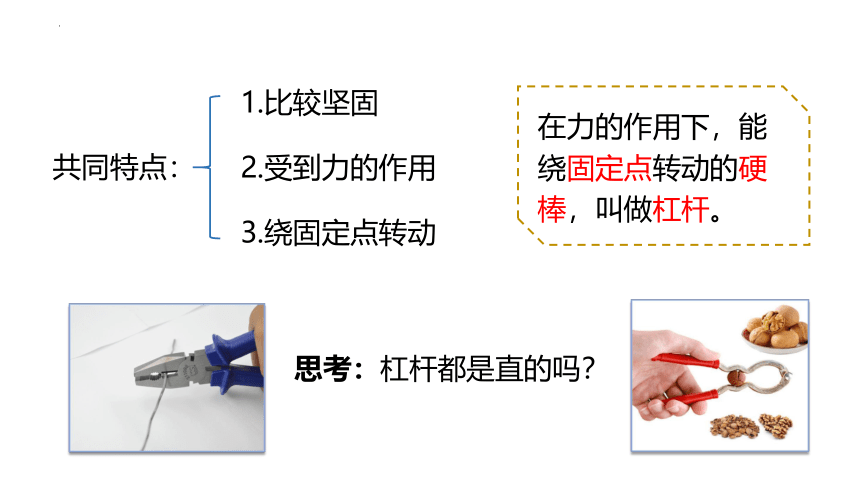

共同特点：
1.比较坚固
2.受到力的作用
3.绕固定点转动
思考：杠杆都是直的吗？

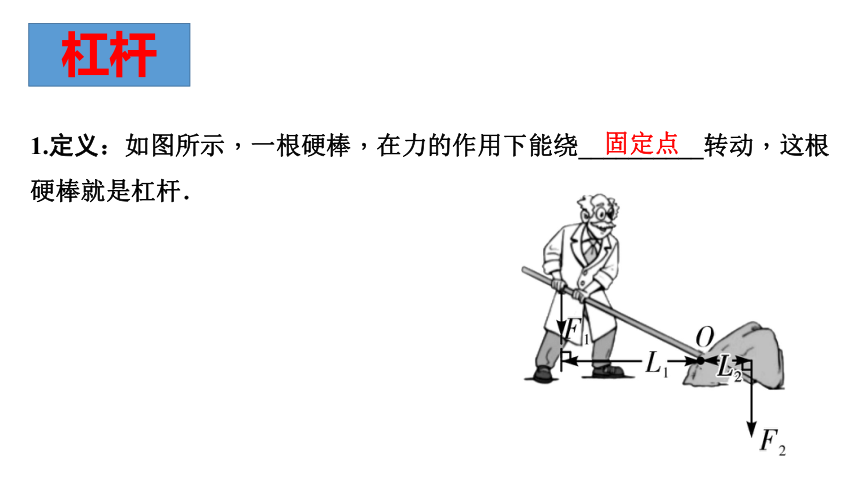

1.定义：如图所示，一根硬棒，在力的作用下能绕__________转动，这根硬棒就是杠杆．
固定点
杠杆

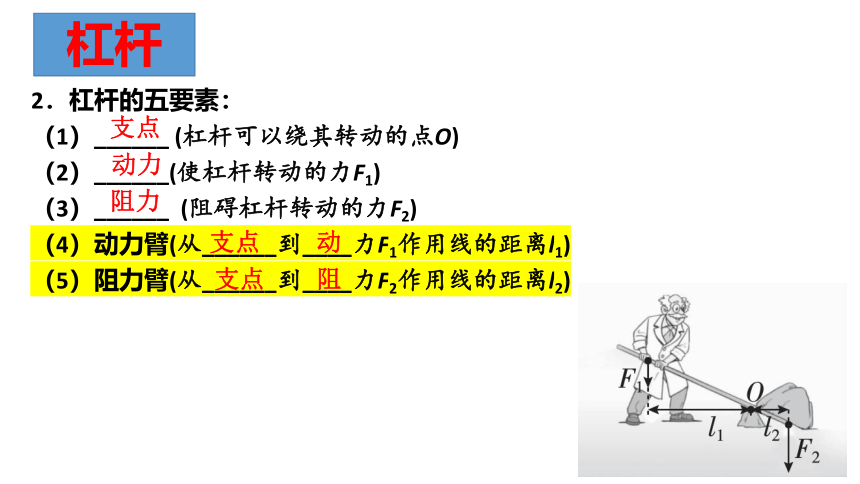

2．杠杆的五要素：
（1）______ (杠杆可以绕其转动的点O)
（2）______(使杠杆转动的力F1)
（3）______ (阻碍杠杆转动的力F2)
（4）动力臂(从______到____力F1作用线的距离l1)
（5）阻力臂(从______到____力F2作用线的距离l2)
支点　
动力　
阻力　
支点　
动　
支点　
阻　
杠杆

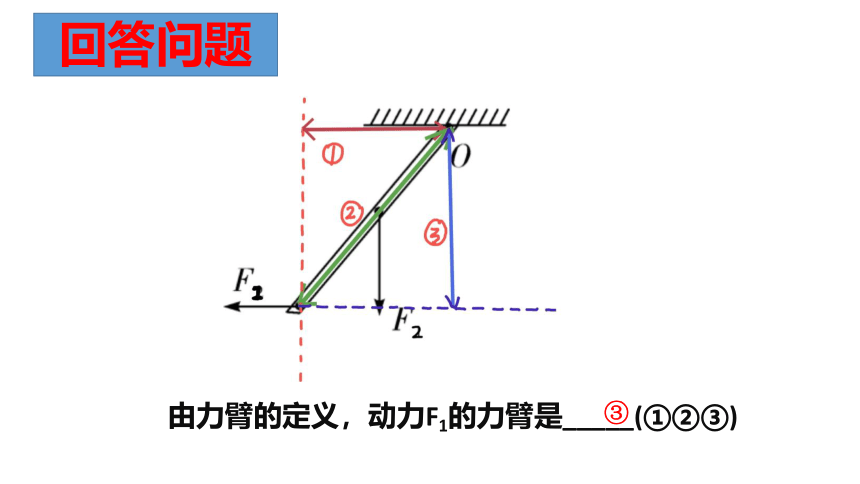

由力臂的定义，动力F1的力臂是_____(①②③)
回答问题
③　

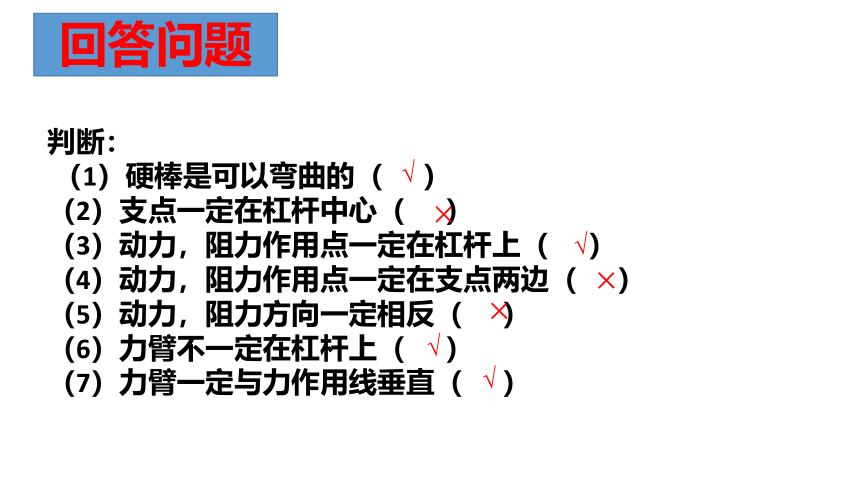

判断：
（1）硬棒是可以弯曲的（ ）
（2）支点一定在杠杆中心（ ）
（3）动力，阻力作用点一定在杠杆上（ ）
（4）动力，阻力作用点一定在支点两边（ ）
（5）动力，阻力方向一定相反（ ）
（6）力臂不一定在杠杆上（ ）
（7）力臂一定与力作用线垂直（ ）
回答问题
√　
×　
√　
×　
×　
√　
√　

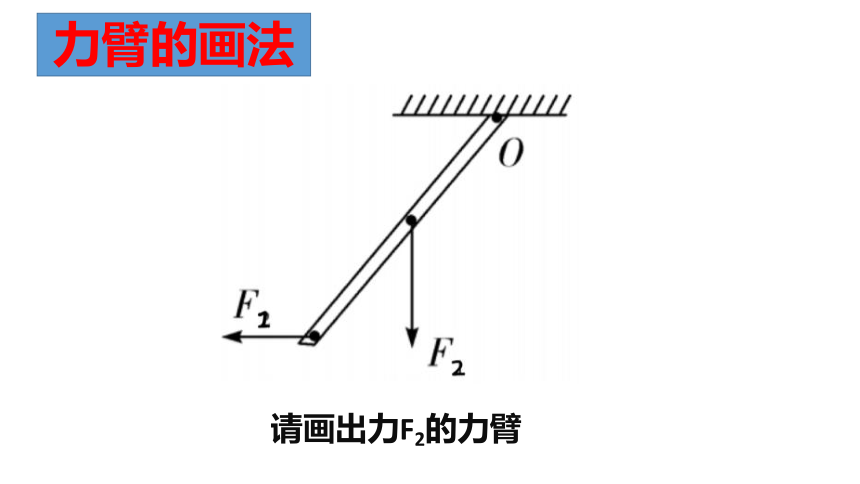

请画出力F2的力臂
力臂的画法

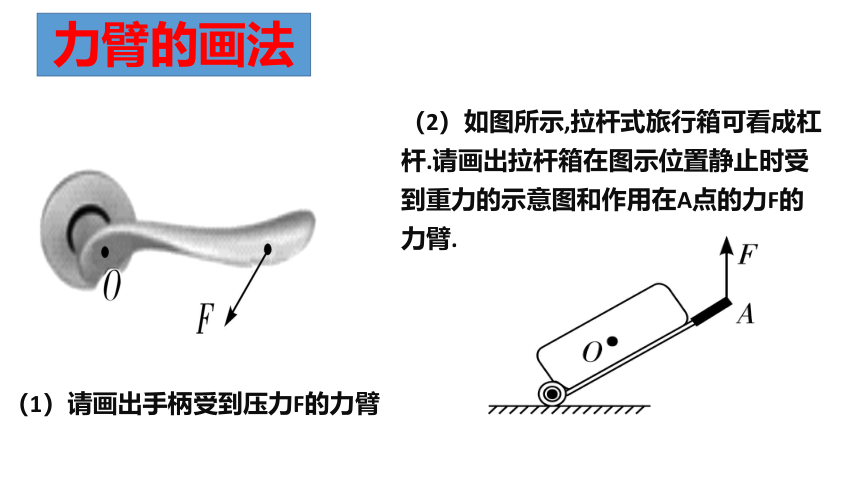

（1）请画出手柄受到压力F的力臂
力臂的画法
（2）如图所示,拉杆式旅行箱可看成杠杆.请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂.
杠杆作图规范：
(1)力臂用两端带有箭头的实线表示(或用虚线结合大括号的形式表示)；
(2)力的作用线的延长线用虚线表示；
(3)力的作用线与力臂的交点处应画出垂直符号；
(4)杠杆的动力、阻力的作用点要画在杠杆上，注意区分物体的重力与杠杆受到物体的拉力．
力臂的画法
思考：阿基米德理论上能做到吗？
给我一个支点，我可以撬起整个地球。——阿基米德
1.杠杆平衡：杠杆在动力和阻力作用下静止时，我们就说杠杆平衡。
2.探究杠杆的平衡条件
实验器材：
带标尺的杠杆、
钩码、铁架台。
问题：杠杆在满足什么条件时才会平衡？
杠杆的平衡条件
实验步骤：
1.调节杠杆两端的平衡螺母，使杠杆在不挂钩码时保持水平静止。
2.在杠杆两端分别挂上不同数量的钩码。移动钩码的位置，使杠杆再次在水平位置平衡。测出杠杆平衡时的动力F1、阻力F2、动力臂l1，阻力臂l2。
3.改变力和力臂的大小，再做几次实验。
实验次数 动力F1 /N 阻力F2 /N 动力臂l1/m 阻力臂l2 /m
1
2
3
……
结果展示：
实验结论：
杠杆平衡时，动力×动力臂=阻力×阻力臂 （F1 · l1=F2 · l2）
1.实验前杠杆处于如图所示状态，该杠杆此时处于_______(平衡，不平衡）状态
2.现要将图中杠杆调在水平位置平衡，应
————————————————————
3.选重心作为支点的好处
____________________________________
实验：探究杠杆平衡条件
平衡
向左调节平衡螺母
避免杠杆自身重力对实验的影响
4.实验中调节杠杆在水平位置平衡的目的
_______________________________
5.进行一次如图实验，即得出杠杆平衡条件：
请您评价一下ta的做法：
_______________________________
实验：探究杠杆平衡条件
F1L1＝F2L2
方便测量力臂
只做一次实验，结果可能存在偶然性
6.如下图用弹簧测力计代替钩码进行实验的好处
__________________________________
7.如果将弹簧测力计沿虚线l所在方向施力，弹簧测力计示数_____（变化）
实验：探究杠杆平衡条件
方便读出力的大小
增大
8.将弹簧测力计挂在支点左侧杠杆的平衡条件_______（是，否）适用
9.如图所示杠杆的平衡条件是_____________________
实验：探究杠杆平衡条件
是
10.如图杠杆在水平位置平衡，两边各去掉一个钩码_____（能，不能）平衡
11.要使跷跷板在水平位置平衡，B应__________________
实验：探究杠杆平衡条件
不能
向后移动
杠杆种类 力臂的关系 力的关系 特点 应用举例
省力杠杆 ________ ________ _____________ 撬棒、起瓶器、手推车等
费力杠杆 L1＜L2 ________ ______________ 镊子、钓鱼竿、筷子等
等臂杠杆 ________ _________ ________________________ 天平、定滑轮等
L1>L2
F1＜F2
省力费距离
F1＞F2　
费力省距离
L1＝L2
F1＝F2　
既不省力也不省距离
杠杆的分类及应用
Click to edit Master title style
Click to edit Master subtitle style
Click to edit Master title style
Click to edit Master subtitle style
费
杠杆
杠杆
行李箱
跷跷板
船桨
杠杆
判断杠杆类型
回答问题
判断杠杆类型
杠杆
杠杆
杠杆
缝纫机脚踏板
刹车
人前臂
回答问题
以上属于省力杠杆的有________
回答问题
②⑤⑥⑦
通过作图说明是省力还是费力杠杆（找出支点，动力和阻力，并画出动力臂和阻力臂）
回答问题
