作 图 题
一、光学作图
类型1 光的反射作图

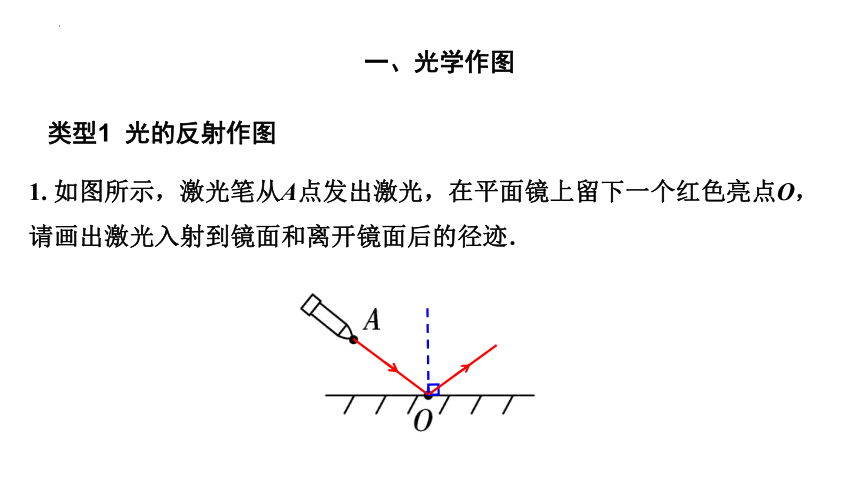

1. 如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹．

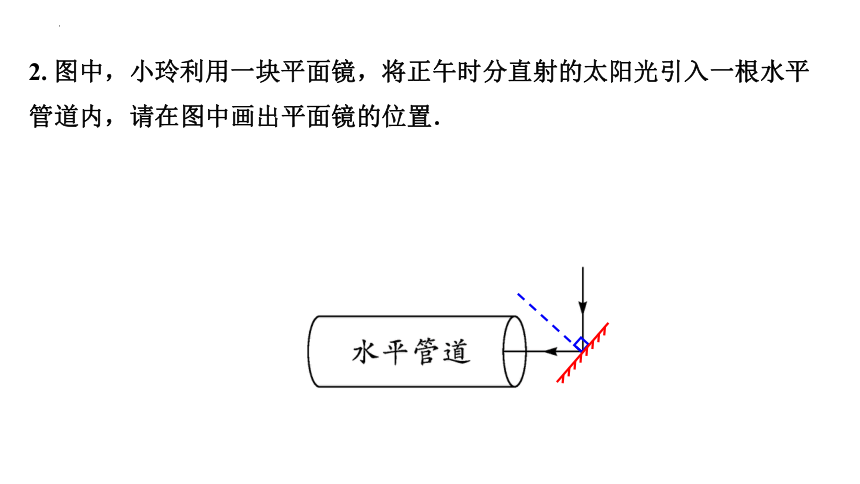

2. 图中，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置．
类型2 光的折射作图

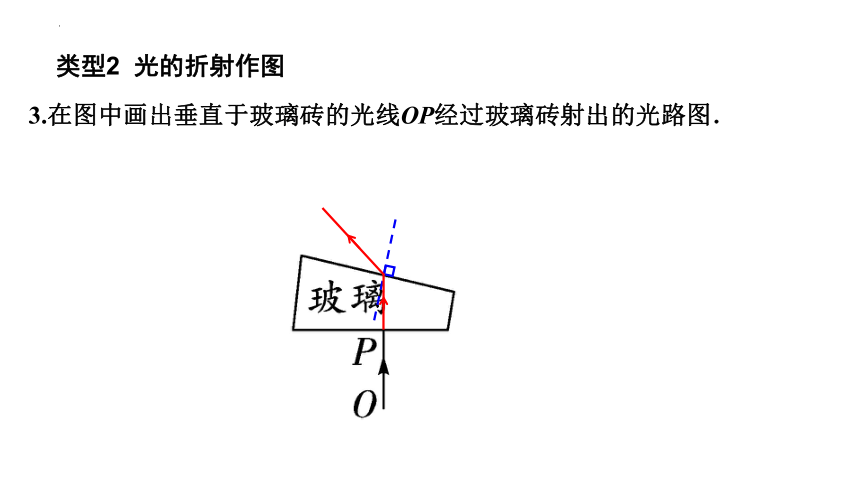

3.在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图．

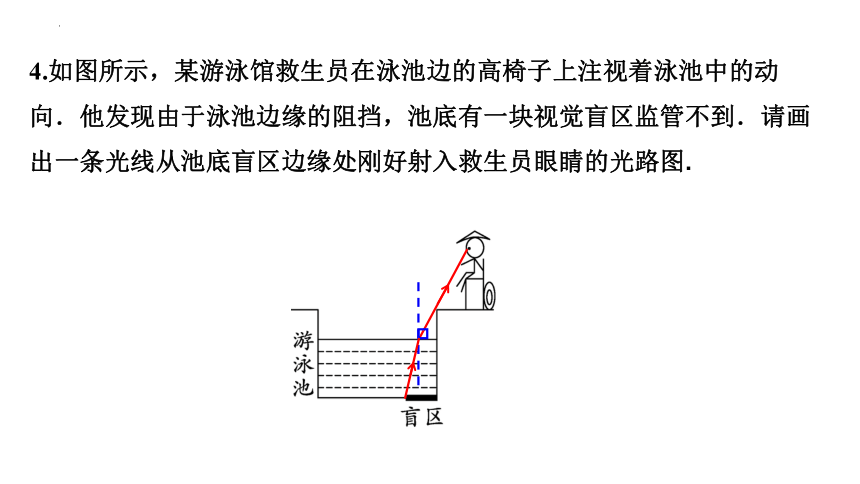

4.如图所示，某游泳馆救生员在泳池边的高椅子上注视着泳池中的动向．他发现由于泳池边缘的阻挡，池底有一块视觉盲区监管不到．请画出一条光线从池底盲区边缘处刚好射入救生员眼睛的光路图.
类型3 光的反射、折射作图

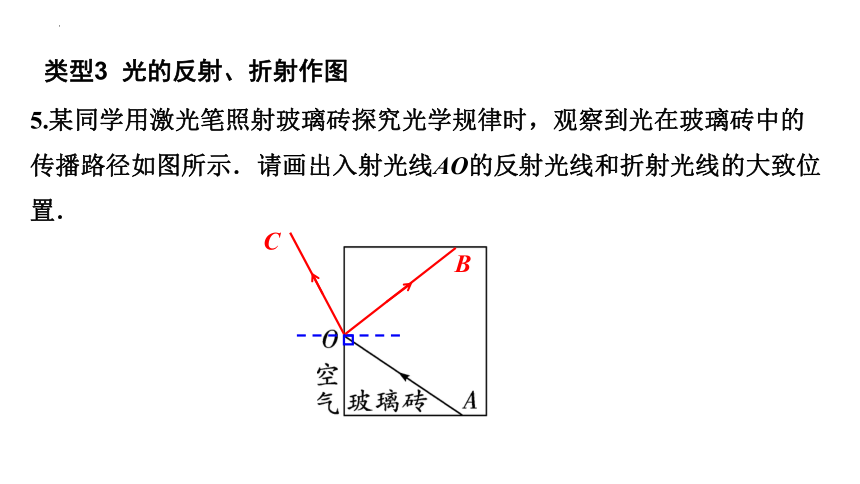

5.某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径如图所示．请画出入射光线AO的反射光线和折射光线的大致位置．
B
C
6. 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：(1)S在平面镜中所成的像S′；(2)经MN反射后过A点的反射光线OA；(3)OA 照射到水池底的光路图．
S'
O

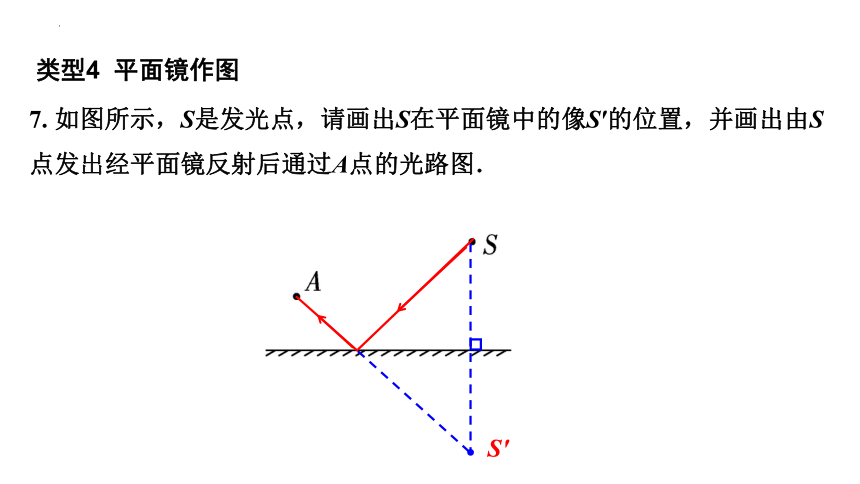

7. 如图所示，S是发光点，请画出S在平面镜中的像S′的位置，并画出由S点发出经平面镜反射后通过A点的光路图．
类型4 平面镜作图
S'

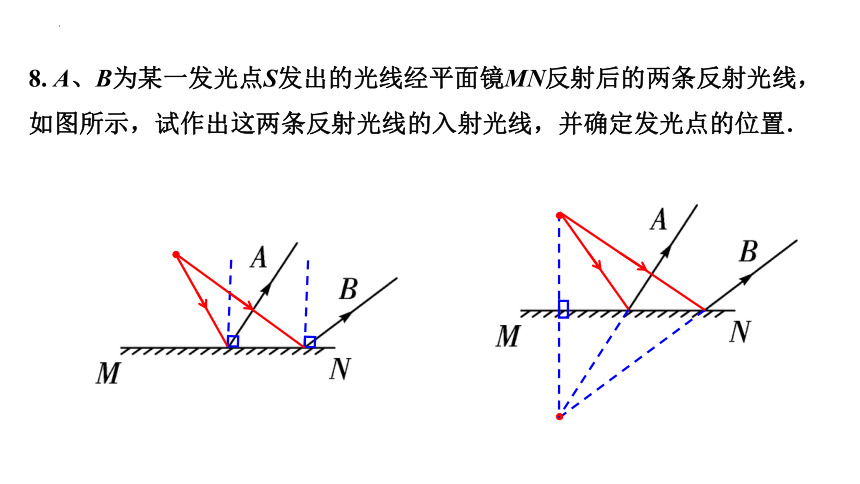

8. A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．

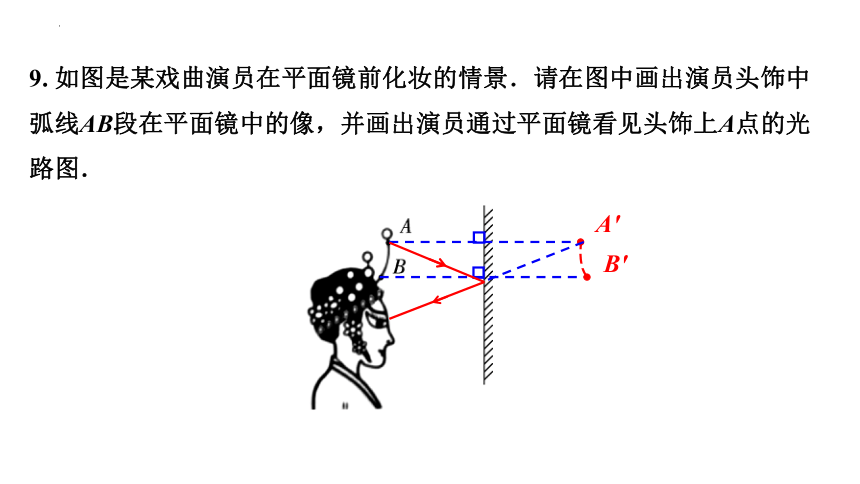

9. 如图是某戏曲演员在平面镜前化妆的情景．请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图．
A'
B'
类型5 透镜作图

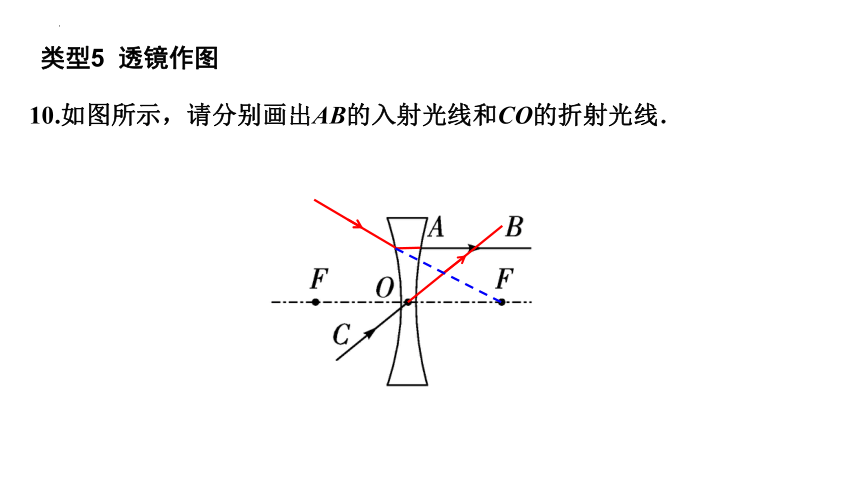

10.如图所示，请分别画出AB的入射光线和CO的折射光线．
11. 如图，凸透镜的焦点为F，光心为O.①在图中画出S点发出的光线a经过透镜光心后的光线．②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路．
二、力学作图
类型1 画指定力的示意图
1. 冰壶静止在水平冰面上，O为其重心．请画出它所受重力和支持力的示意图．
G
F支
2. 一根绳子系着一个小球在竖直平面内摆动．请你在图中作出小球摆动到右边最高点时，小球所受绳子拉力F与重力G的示意图．
G
F
3.如图，请作出斜面上小球所受重力G和它对斜面压力F的示意图．
G
F
4. 如图所示，用绳子将小球静止在竖直墙壁上，请画出小球所受弹力的示意图(O为小球的重心).
F拉
F支
5. 如图甲所示是某景区巨石奇观，图乙是其简化图，O点为上方巨石的重心．请在图乙中画出上方巨石受到支持力的示意图．
F
类型2 受力分析作图
6.如图，用一根细绳拴着一个沙袋，甩动起来．请画出此时沙袋的受力示意图．(不考虑空气对沙袋的作用)
G
F
7. 如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态．水平向右拉动长木板，请画出长木板对木块作用力的示意图．(以O点为力的作用点)
F
f
8. 如图所示，物体静止在斜面上，请画出物体所受力的示意图．
G
F
f
9. 如图所示，钢管一端支在地面上，另一端被悬吊着，试画出钢管的受力示意图．
G
F支
F拉
10. 如图所示，物块正在光滑的水平面上向左滑动，并压缩弹簧，画出物块受力的示意图(不计空气阻力).
G
F支
F弹
11.在图中画出小球在水中下沉时的受力示意图．
G
F浮
12. 用绳系住氢气球，在风力的作用下静止在如图所示的位置．请补全气球受力的示意图．
G
F浮
F拉
类型3 杠杆作图
13.在图中画出力F的力臂L.
L
14. 如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力．请你在图中画出作用在A点的最小动力F1及其力臂L1.
L1
F1
15.图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力．请在图乙中画出：(1)在A点施加的最小动力F1及动力臂l1；(2)阻力臂l2.
l2
l1
F1
16. 下图是指甲剪的示意图．请在图中画出杠杆ABO以O点为支点时动力F1的力臂l1和阻力F2.(忽略摩擦，保留作图痕迹)
l1
F2
三、电(磁)学作图
类型1 电路连接作图
1. 现有电路如下，其中电源为三节铅蓄电池串联，标有“6 V　0.5 A”的两只灯泡接在电路中，请用笔画线代替导线，根据电路图把实物图连接完整．
2. 如图所示是小强设计的用“伏安法”测量未知电阻Rx阻值的实验电路图，请用笔画线将实物电路连接完整，要求滑动变阻器滑片P向右移动时，电流表示数减小．(Rx的阻值约为10 Ω)
类型2 家庭电路连接作图
3. 请你将某劳动实践基地室内的部分电路连接完整．
4.如图所示，只闭合开关S1，风扇 工作；只闭合开关S2，灯泡和风扇 都不工作；同时闭合开关S1、S2，灯泡和风扇 都工作.请把电路连接完整．
类型3 磁现象作图
5. 如图所示为两个磁极间的磁感线分布图，小磁针静止在A点．请在图中标出磁极的名称以及小磁针的N极．
N
S
N
6. 请标出图中所有磁感线的方向和小磁针的N极．(把N极涂黑并标上字母)
N
类型4 通电螺线管作图
7. 闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置，请在图中标出小磁针的N极和A点磁感线方向．
N
8. 闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“＋”或“－”极．
＋
－
9. 如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求：闭合开关，移动滑片P时，螺线管磁性强弱改变).
S
