选修一过关测试
通用技术
题号 一 二 三 四 总分
得分
一、选择题

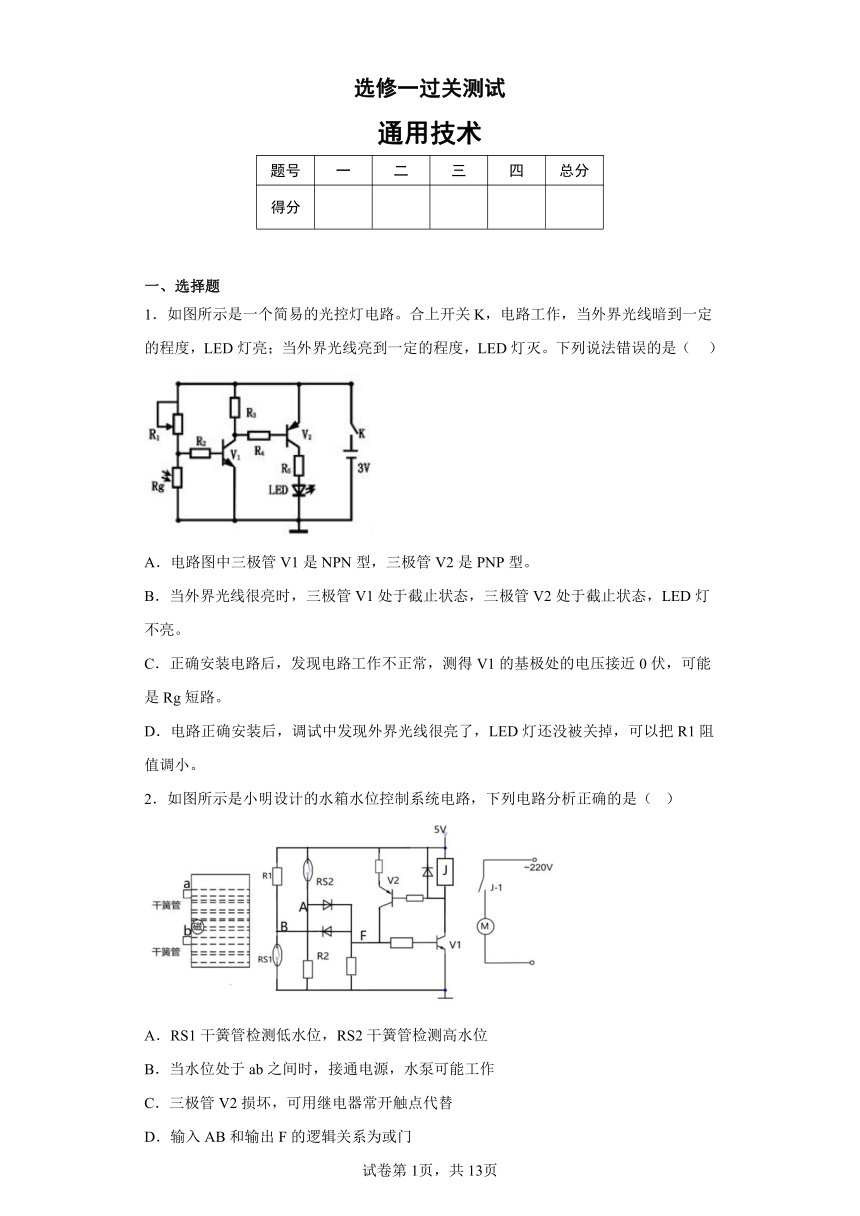

1．如图所示是一个简易的光控灯电路。合上开关K，电路工作，当外界光线暗到一定的程度，LED灯亮；当外界光线亮到一定的程度，LED灯灭。下列说法错误的是（ ）
A．电路图中三极管V1是NPN型，三极管V2是PNP型。
B．当外界光线很亮时，三极管V1处于截止状态，三极管V2处于截止状态，LED灯不亮。
C．正确安装电路后，发现电路工作不正常，测得V1的基极处的电压接近0伏，可能是Rg短路。
D．电路正确安装后，调试中发现外界光线很亮了，LED灯还没被关掉，可以把R1阻值调小。
2．如图所示是小明设计的水箱水位控制系统电路，下列电路分析正确的是（ ）
A．RS1干簧管检测低水位，RS2干簧管检测高水位
B．当水位处于ab之间时，接通电源，水泵可能工作
C．三极管V2损坏，可用继电器常开触点代替
D．输入AB和输出F的逻辑关系为或门

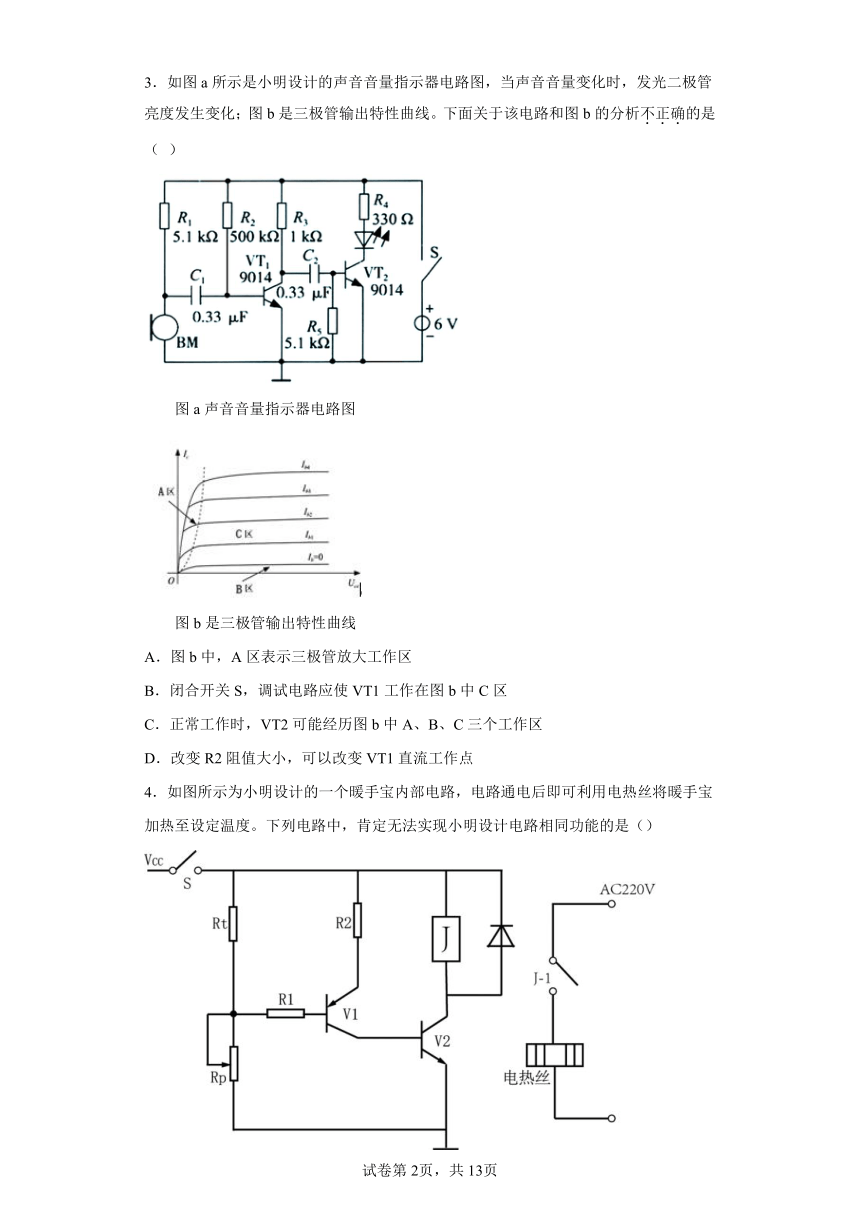

3．如图a所示是小明设计的声音音量指示器电路图，当声音音量变化时，发光二极管亮度发生变化；图b是三极管输出特性曲线。下面关于该电路和图b的分析不正确的是（ ）
图a声音音量指示器电路图
图b是三极管输出特性曲线
A．图b中，A区表示三极管放大工作区
B．闭合开关S，调试电路应使VT1工作在图b中C区
C．正常工作时，VT2可能经历图b中A、B、C三个工作区
D．改变R2阻值大小，可以改变VT1直流工作点

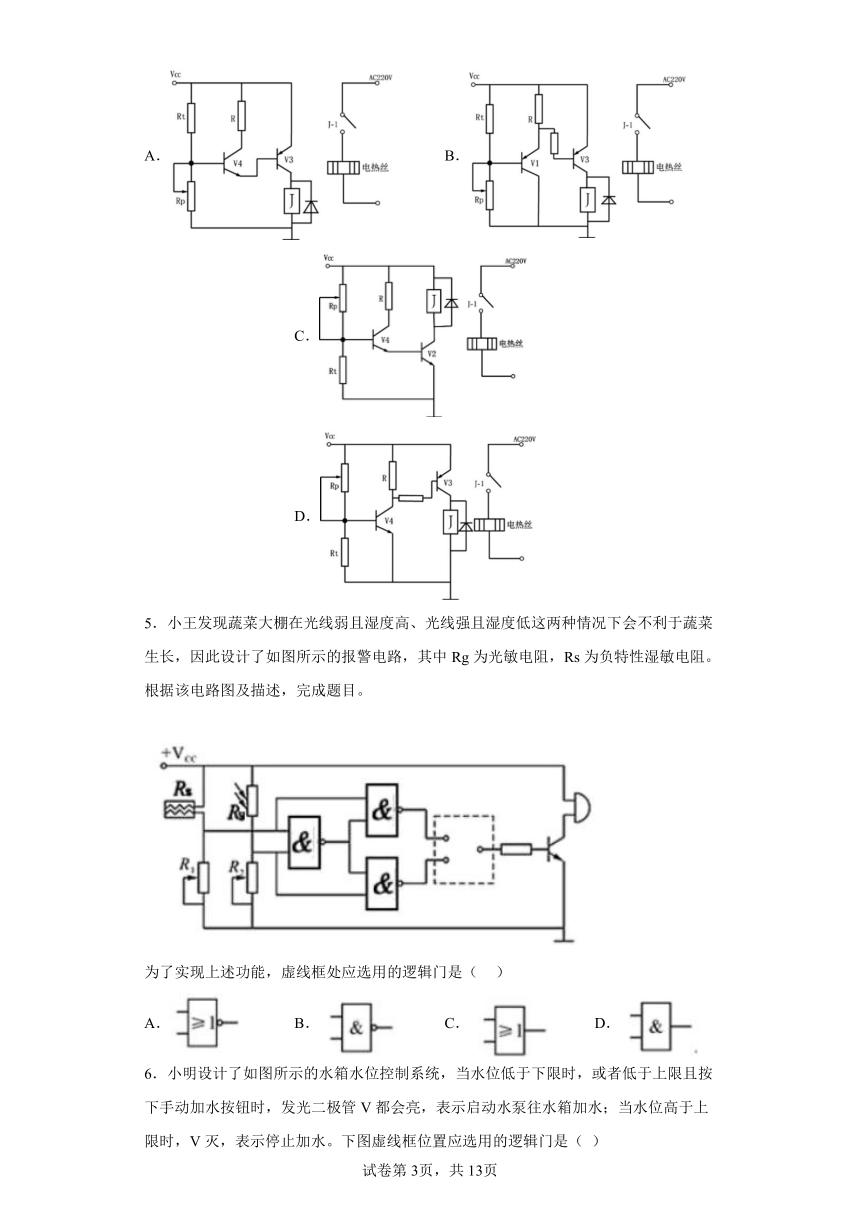

4．如图所示为小明设计的一个暖手宝内部电路，电路通电后即可利用电热丝将暖手宝加热至设定温度。下列电路中，肯定无法实现小明设计电路相同功能的是（）
A． B． C． D．
5．小王发现蔬菜大棚在光线弱且湿度高、光线强且湿度低这两种情况下会不利于蔬菜生长，因此设计了如图所示的报警电路，其中Rg为光敏电阻，Rs为负特性湿敏电阻。根据该电路图及描述，完成题目。
为了实现上述功能，虚线框处应选用的逻辑门是（ ）
A． B． C． D．

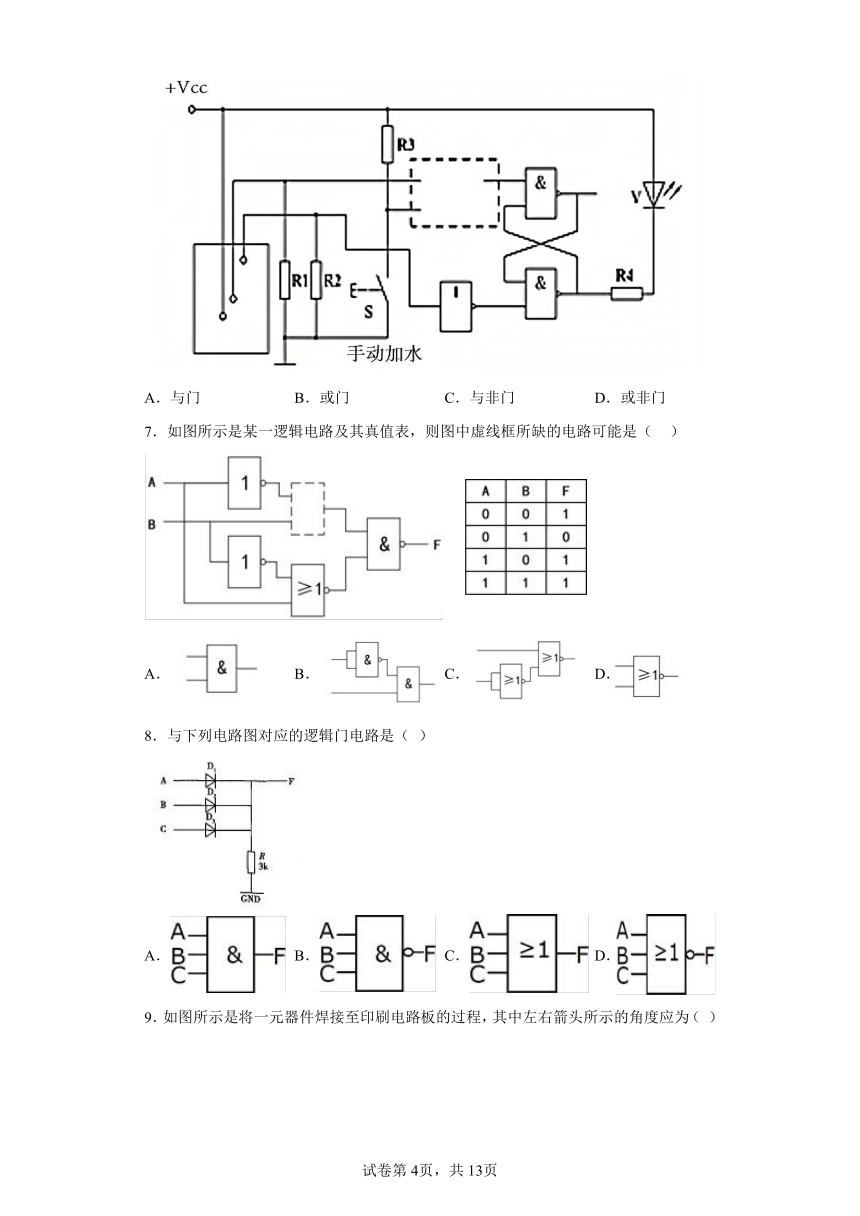

6．小明设计了如图所示的水箱水位控制系统，当水位低于下限时，或者低于上限且按下手动加水按钮时，发光二极管V都会亮，表示启动水泵往水箱加水；当水位高于上限时，V灭，表示停止加水。下图虚线框位置应选用的逻辑门是（ ）
A．与门 B．或门 C．与非门 D．或非门
7．如图所示是某一逻辑电路及其真值表，则图中虚线框所缺的电路可能是（ ）

A． B． C． D．
8．与下列电路图对应的逻辑门电路是（ ）
A． B． C． D．

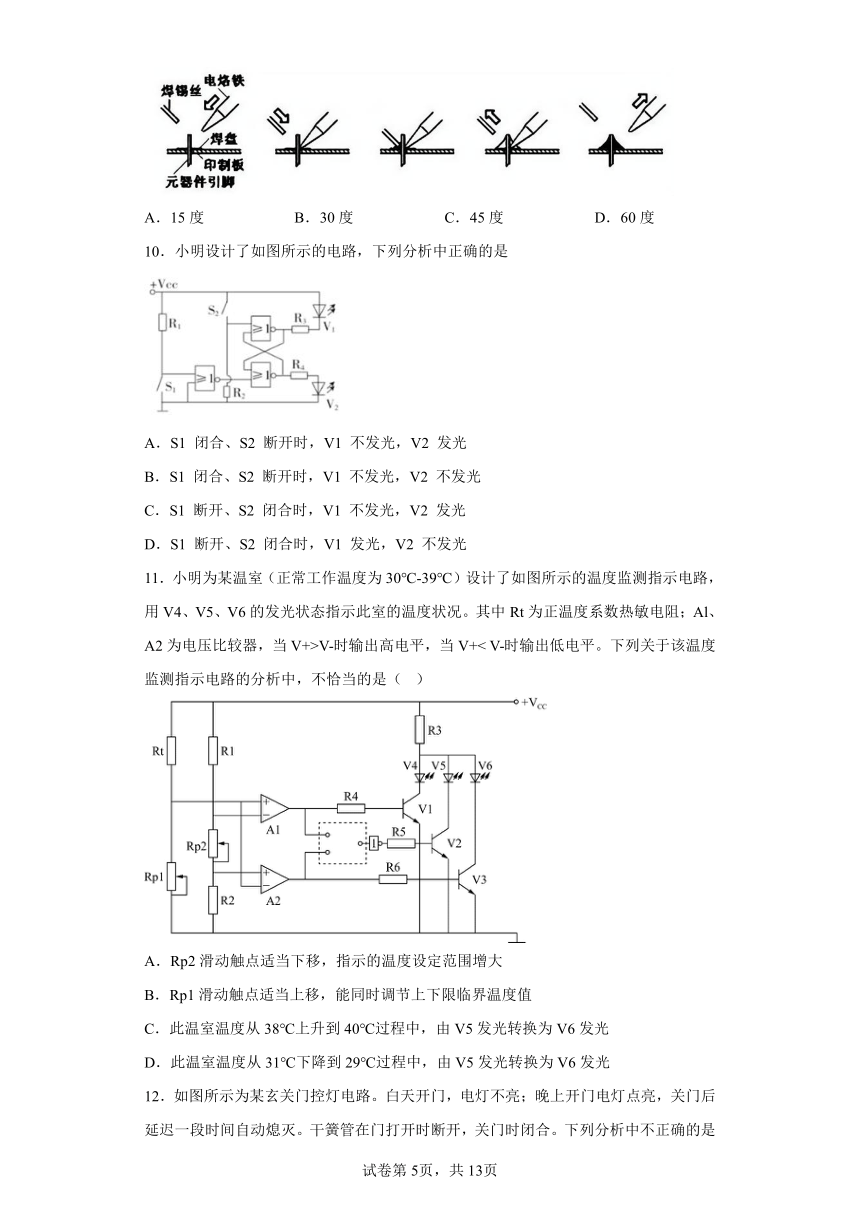

9．如图所示是将一元器件焊接至印刷电路板的过程，其中左右箭头所示的角度应为（ ）
A．15度 B．30度 C．45度 D．60度
10．小明设计了如图所示的电路，下列分析中正确的是
A．S1 闭合、S2 断开时，V1 不发光，V2 发光
B．S1 闭合、S2 断开时，V1 不发光，V2 不发光
C．S1 断开、S2 闭合时，V1 不发光，V2 发光
D．S1 断开、S2 闭合时，V1 发光，V2 不发光
11．小明为某温室（正常工作温度为30℃-39℃）设计了如图所示的温度监测指示电路，用V4、V5、V6的发光状态指示此室的温度状况。其中Rt为正温度系数热敏电阻；Al、A2为电压比较器，当V+>V-时输出高电平，当V+< V-时输出低电平。下列关于该温度监测指示电路的分析中，不恰当的是（ ）
A．Rp2滑动触点适当下移，指示的温度设定范围增大
B．Rp1滑动触点适当上移，能同时调节上下限临界温度值
C．此温室温度从38℃上升到40℃过程中，由V5发光转换为V6发光
D．此温室温度从31℃下降到29℃过程中，由V5发光转换为V6发光
12．如图所示为某玄关门控灯电路。白天开门，电灯不亮；晚上开门电灯点亮，关门后延迟一段时间自动熄灭。干簧管在门打开时断开，关门时闭合。下列分析中不正确的是（ ）
A．R4 过大，可能引起灯始终不亮
B．J-2 虚焊，可能引起晚上开门灯光闪烁
C．C2 虚焊，晚上开门灯亮，关门即灭
D．R2 与干簧管位置接反，晚上关门灯亮，开门即灭
13．电子门铃控制系统，客人在门外触碰按钮，放手后能发出一段时间的提示音，提醒有客人来访。555芯片的输入输出关系如下表所示。以下电路图设计最合理的是
A． B．
C． D．
14．小明为鸡蛋孵化室（正常工作温度为37℃-39℃）设计了如图所示的温度监测指示电路，用V4、V5、V6的发光状态指示孵化室的温度状况。其中Rt为负温度系数热敏电阻；Al、A2为电压比较器，当V+>V-时输出高电平，当V+A．与非门 B．或非门 C．与门 D．或门
15．如图所示是某鱼池自动换水电路，鱼池正常水位处于C点偏下一点，按一下按钮开关SW1，排水泵M1开始工作，向外排水，当鱼池水位下降到B点以下时，进水泵M2工作，从进水池里向鱼池抽水，这时关闭排水泵M1，当水位升到C点，关闭进水泵M2，整个换水过程结束。排水进行到水位低于B棒时（SW1、SW2均处于断开状态），下列说法不合理的是（ ）
A．此时V1处于截止状态，V4处于导通状态
B．此时触发器处于置1状态；
C．此时M2正在工作，水位上升一超过B棒时，触发器处于置1状态；
D．此后M2继续工作，水位上升一超过C棒时，触发器处于置0状态；
16．如图所示为光控路灯模型电路。
安装调试前使用数字式多用电表对部分电子元件进行了测试，以下说法不正确的是（ ）
A．光敏电阻阻值一般在KΩ级别，不宜选用20MΩ挡
B．用二极管挡测试LED，示数为1.8V，互换表笔后测得示数为1.7V，说明该LED损坏
C．用直流电压挡测电源电压，必须将红表笔接电源正极
D．测试电位器时转动转轴，示数从接近于零至接近于标称阻值连续变化，说明电位器正常
17．小明同学用指针式多用表检测某正常三极管的管型及管脚名称，他将多用表欧姆挡置于R×1K，把黑表笔接三极管的其中一个引脚J1，将红表笔分别接其余两个引脚上，两次测量时指针几乎不偏转；再把红表笔接三极管的引脚J1，将黑表笔分别接其余两个引脚上，一次指针偏转大，另一次几乎不偏转。根据以上检测结果，下列描述错误的是
A．小明也可将多用表欧姆挡置于R×100进行检测
B．三极管的管型为NPN型
C．引脚J1可能为集电极
D．引脚J1不可能是发射极
18．小明用多用电表判断电子元器件的好坏，下列测试结果表明电子元器件坏的是
A． B．
C． D．
19．如图所示为小用设计的路灯自动控制电路，图中R2为光敏电阻，L为被控路灯，V为三极管。在光线明亮的白天三极管V集电极c处电压值为（ ）
A．0V B．1V C．3V左右 D．不确定
20．如图所示电路中，信号输入端ABCD可输入数字信号“1”或“0”。下列关于电路功能的描述中正确的是（ ）
A．当开关S1和S2都闭合时，没有信号组合能使LED发光
B．当开关S1和S2都断开时，只有当B输入“1”时才能使LED发光
C．当开关S1闭合S2断开时，LED是否发光与输入信号D无关
D．当开关S1断开S2闭合时，只要输入端有“1”输入LED就能发光
二、简答题
21．某产品有A、B、C、D四项质量指标，A为主要指标。检验合格品时，每件产品如果有包含主要指标A在内的三项或三项以上质量指标合格则为正品，否则即为次品。列出真值表，并设计一个结构最简与非门正品检验机。
三、作图题
22．如图所示是某电保温箱的电子控制电路原理图，其中IC是集成555芯片，555集成电路6脚电位升至2/3VCC时，3脚输出低电平，2脚电位降至1/3VCC时3脚输出高电平。该控制电路能将保温箱里的温度保持在一定范围内。当温度下降至下限值时，电热丝工作加热；当温度上升至上限值时，电热丝停止加热。其中Rt1、Rt2是同一种类型的热敏电阻，Rp1、Rp2是可调电阻。请根据描述和电路图完成下列任务：
（1）Rt1、Rt2应选择 (A．正温度系数热敏电阻；B．负温度系数热敏电阻)；
（2）要将下限温度调高，应该将 (A．Rp1调高；B．Rp1调低；C．Rp2调高；D．Rp2调低；E.Rp3调高；F.Rp3调低)；
（3）现想对该电路图进行改进，使得改进后的电路在温度达到上限值时能够延时停止加热。现提供二极管和电容各一个，请你根据上述要求在虚线框中画出改进电路。
（4）系统工作一段时间后，三极管V1损坏，准备用手头上仅有的PNP型三极管替换原来的三极管，为了保证共发射极的连接，对原有电路进行了一定程度的修改，如图所示。要使电路逻辑功能与原来的一样，Rt1、Rt2原来的上下限功能不变，请你将虚线框内的a、b、c、d四个端点选择合适端点与电路连接。
四、分析评价
23．如图所示是市电电压双向越限报警保护电路，能在市电电压高于或低于规定值时，进行声光报警，同时自动切断插座电源，从而保护用电器。电源转换电路为A点提供稳定的12V直流电压；由VD1、R1、C1为B点提供取样电压，该电压随市电电压的变化而变化。
(1)市电正常时，ICIA和ICIC分别输出__________(在A．高电平、低电平；B．低电平、高电平：C．高电平、高电平；D．低电平、低电平中选择合适的选项，将序号填入“_____”处)；
(2)蜂鸣器报警时，ICID的输出端应该输出__________(在A．低电平；B．高电平中选择合适的选项，将序号填入“_____”处)
(3)使用一段时间后，小明发现蜂鸣器报警，用电器插座电源被切断，但LED1和LED2均不亮，造成的原因不可能是__________(在A．VT1击穿；B．LED1断路：C．VD5短路；D．IC1B损坏中选择合适的一个选项，将序号填入“_____”处)
(4)图A为电位器实物图和电路符号的对应图。当电位器顺时针转动时，滑动触点②端滑向③端：逆时针转动时，滑动触点②端滑向①端。现在要求电位器顺时针转动时调高设定过压值，请你在图B虚线框内选择正确的接线端连线。__________
(5)小明在原电路的基础上，设计一个温度报警电路，当箱内温度低于下限或高于上限时，蜂鸣器报警。已知Rt均为正系数热敏电阻，请在图中的虚线框内选择合适的端子连线，要求三个元件都用上，并完成该电路设计。__________
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】略
2．C
【解析】略
3．A
【解析】略
4．A
【解析】略
5．B
【解析】略
6．A
【解析】略
7．A
【解析】略
8．C
【解析】略
9．C
【详解】
10．B
【详解】略
11．D
【详解】当Rp2滑动触点适当下移，Rp2接入电路中的电阻变大，使得A1的V-变大、A2的V+变小，使得温度更低的时候A2才会输出“1”，V6才发光，温度更高的时候A1才会输出“1”，V4才发光，即指示的温度设定范围变大，所以A正确；B选项，当Rp1滑动触点适当上移，Rp1接入电路中的电阻变小，Rp1与Rt串联的分压比值对应的临界值不变，可认为Rt阻值也随之变小，对应的两临界温度都调低了，所以B正确；C选项，当温度高于39℃时V6发光，温度低于30℃时V4发光，故温度从38℃上升到40℃过程中，由V5发光转换为V6发光，所以C选项正确；D选项，同上理可知：此温室温度从31℃下降到29℃过程中，由V5发光转换为V4发光，所以D选项错误。
12．D
【解析】略
13．D
【解析】略
14．B
【详解】本题考查电路分析和逻辑门的选用。
由电路分析可知，当温度低于37℃时，A1输出“0”、A2输出“1”，三极管V1截止、V2截止、V3导通，V4不发光、V5不发光、V6发光；
当温度介于37℃和39℃之间时，A1输出“0”、A2输出“0”，三极管V1截止、V2导通、V3截止，V4不发光、V5发光、V6不发光；
当温度高于39℃时，A1输出“1”、A2输出“0”，三极管V1导通、V2截止、V3截止，V4发光、V5不发光、V6不发光，故虚线框位置输入和输出满足：
A1 A2 Uo
0 1 0
0 0 1
1 0 0
1 1 ×
由真值表可知，虚线框中应该选用的是或非门。故本题答案选B。
15．C
【详解】此时M2正在工作，水位上升一超过B棒时，触发器处于置保持状态，故选C.
16．C
【解析】略
17．D
【详解】略
18．B
【详解】略
19．C
【详解】
20．B
【解析】略
21．如图：
【详解】解：（1）对于A、B、C、D中任何指标，合格时用1表示，不合格时用0表示，检验结果正品用1表示，次品用0表示，列真值表如图：
（2）化简
（3）逻辑电路如图：
22．（1）B
（2）B
（3）
（4）
【解析】略
23． A B C
【详解】略
答案第1页，共2页
答案第1页，共2页
