4.1闭合电路欧姆定律

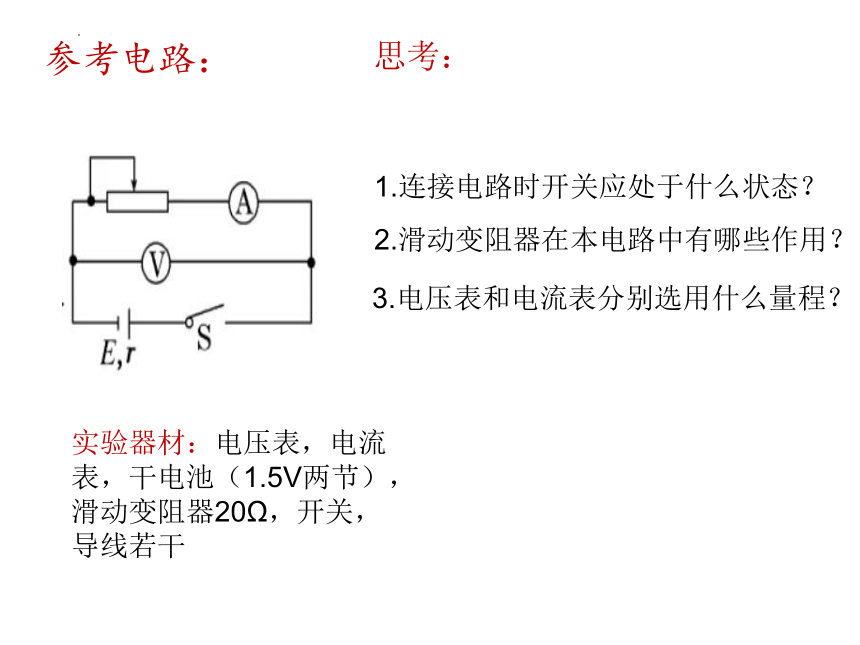

参考电路：
思考：
1.连接电路时开关应处于什么状态？
2.滑动变阻器在本电路中有哪些作用？
3.电压表和电流表分别选用什么量程？
实验器材：电压表，电流表，干电池（1.5V两节），滑动变阻器20Ω，开关，导线若干

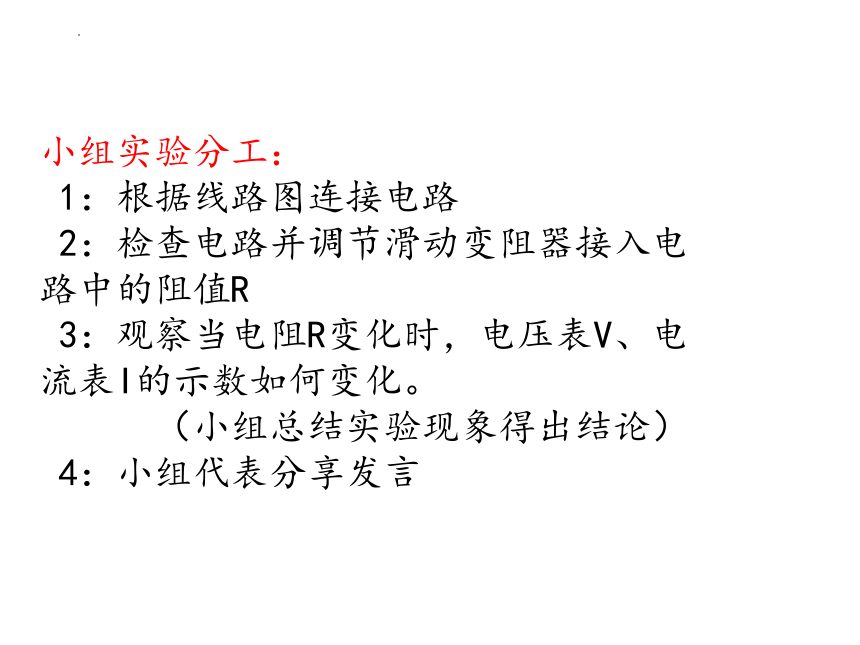

小组实验分工：
1：根据线路图连接电路
2：检查电路并调节滑动变阻器接入电路中的阻值R
3：观察当电阻R变化时，电压表V、电流表I的示数如何变化。
（小组总结实验现象得出结论）
4：小组代表分享发言
实验现象：
此现象与 结论不相符
为什么会产生这样的矛盾？
E
S
R

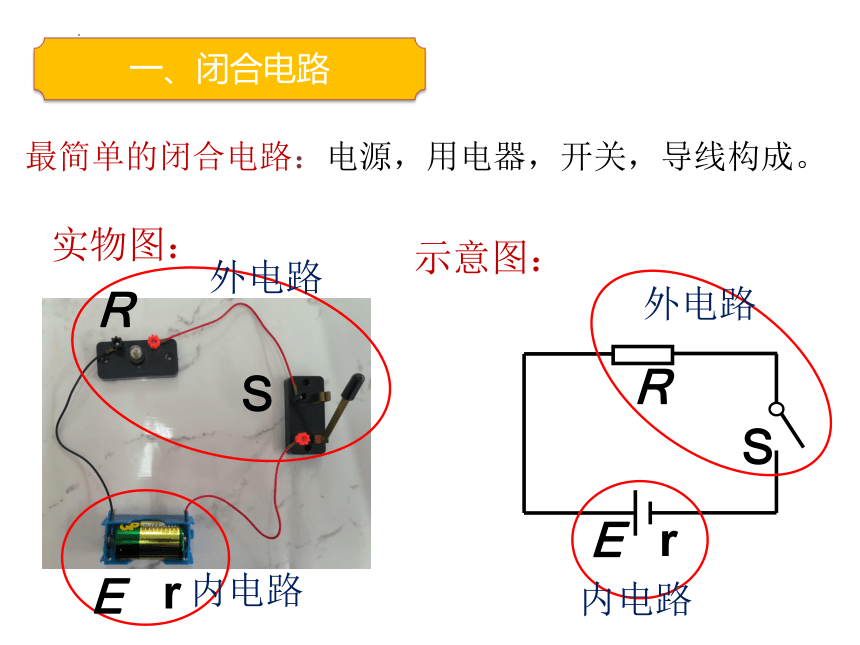

最简单的闭合电路：电源，用电器，开关，导线构成。
实物图：
示意图：
外电路
一、闭合电路
r
内电路
外电路
内电路
R
S
E
r

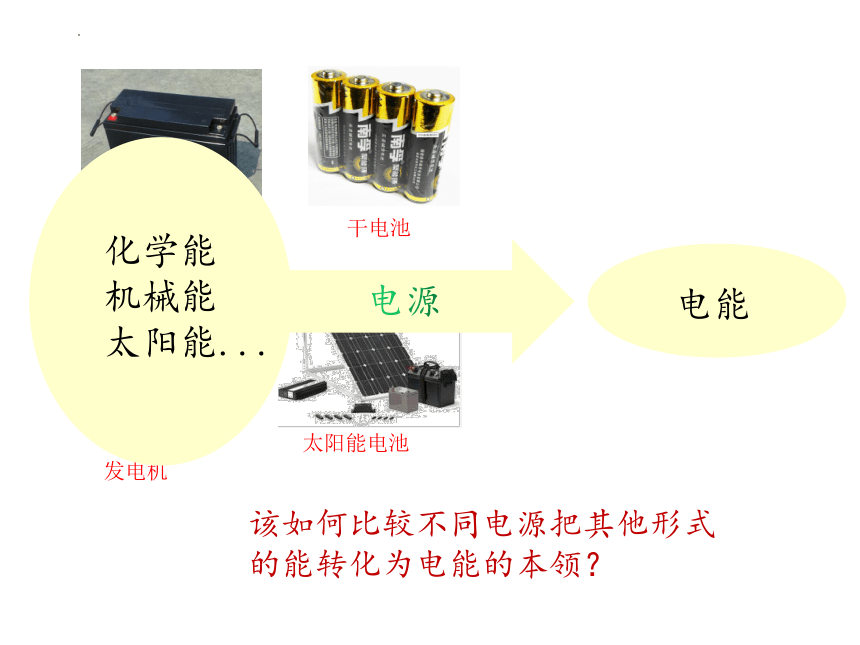

蓄电池
干电池
电能
发电机
太阳能电池
电源
化学能
机械能
太阳能...
该如何比较不同电源把其他形式的能转化为电能的本领？
二、电源电动势E
1.反映电源把其他形式的能转化为电能的本领。
2.符号：E
3.单位：伏特 V
电源通过什么力做功来完成能的转化？
E大的电源：
E小的电源：
转化能的本领弱
转化能的本领强
+
+
+
-
-
-
+
+
+
+
+
+
+
+
电源
+
+
F静
F非静
I
I
根据能量的转化与守恒，产生的电能与消耗的电能应该满足什么关系
产生的电能：W非=qE(电动势)
外电路消耗电能产生的热能：
内电路消耗电能产生的热能：
Q外=I2Rt
Q内=I2rt
W非=Q外+Q内
qE（电动势）=I2Rt+I2rt
E=IR+Ir
E
S
R
E=I(R+r)
三、闭合电路欧姆定律
1. 内容：流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内、外电阻之和成反比。
2.公式：
若给你两个定值电阻，如何设计电路实现R的变化使I改变？
E=IR+Ir
[例1] 如图，R1=14Ω,R2=9Ω,当开关处于位置1时,电流表读数I1=0.2A;当开关处于位置2时,电流表读数I2=0.3A.求电源的电动势E和内电阻r.
解：
当 S切换到位置l时：
E=I1R1+I1r
(1)
当 S切换到位置2时：
E=I2R2+I2r
(2)
E=3V r =1Ω
由（1）、（2）式代入数据，得：
[例2] 电源的电动势为4.5V,内阻为0.5Ω,外电阻为4.0Ω时,路端电压是多大？
如果外电路并联一个6.0Ω的电阻,路端电压
是多大
如果6.0Ω的电阻串联在外电路中,路端电压
又是多大
小结：本节课你有什么收获？
思考：为什么部分电路的U-I图像与闭 合电路的U-I图像会有这样的不同？它们与坐标轴的交点有什么含义？把两幅图象放在一起，交点的意义又是什么？
