第十九章 第1节
家庭电路
导入新课
1.猜猜这是哪？

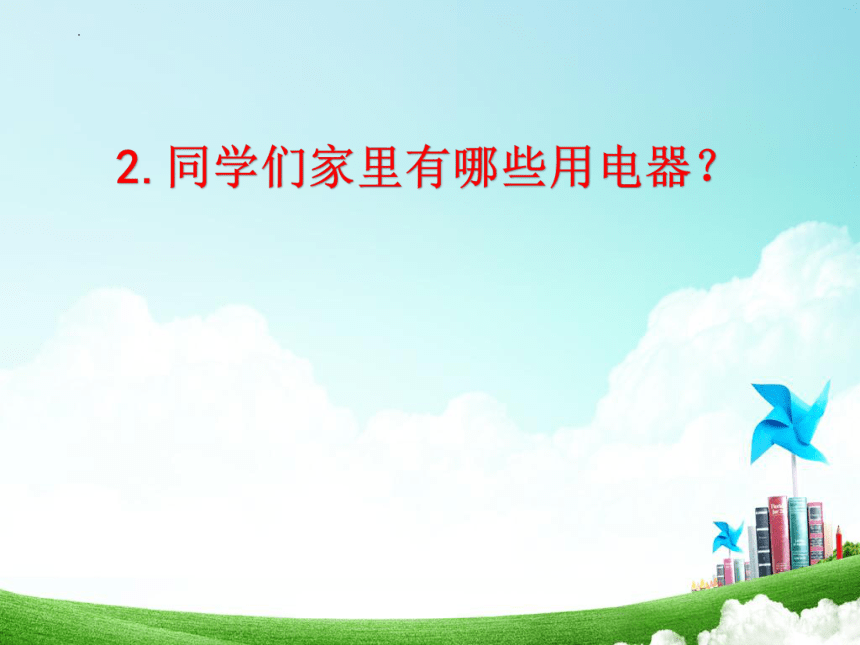

2.同学们家里有哪些用电器？

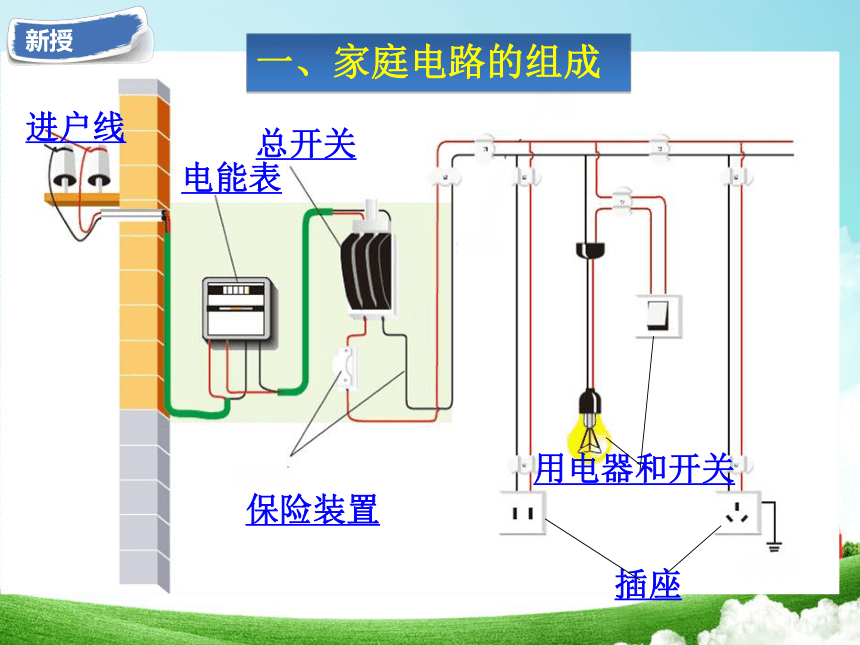

一、家庭电路的组成
进户线
电能表
总开关
保险装置
新授
用电器和开关
插座
家庭电路的组成

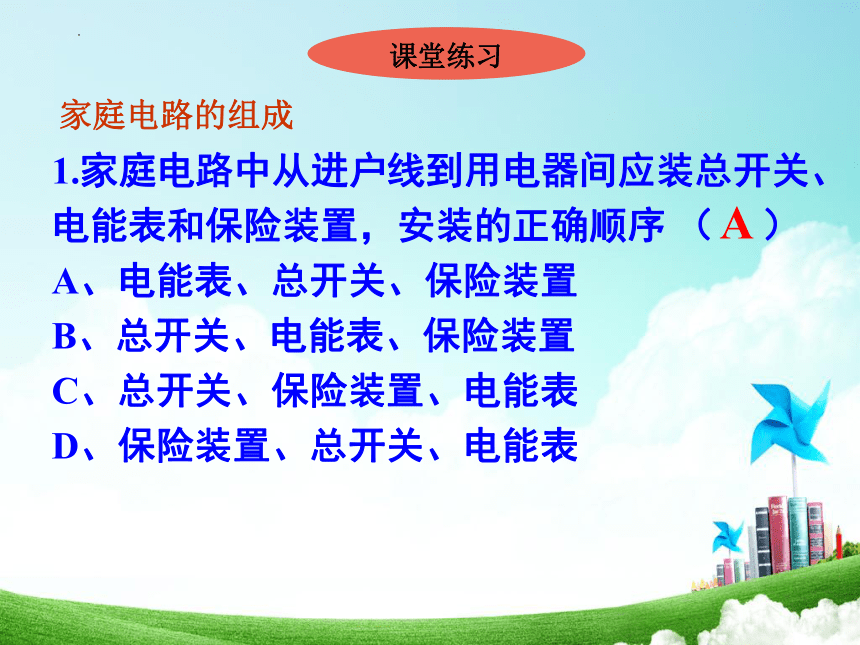

课堂练习
1.家庭电路中从进户线到用电器间应装总开关、电能表和保险装置，安装的正确顺序 （ ）
A、电能表、总开关、保险装置
B、总开关、电能表、保险装置
C、总开关、保险装置、电能表
D、保险装置、总开关、电能表
A

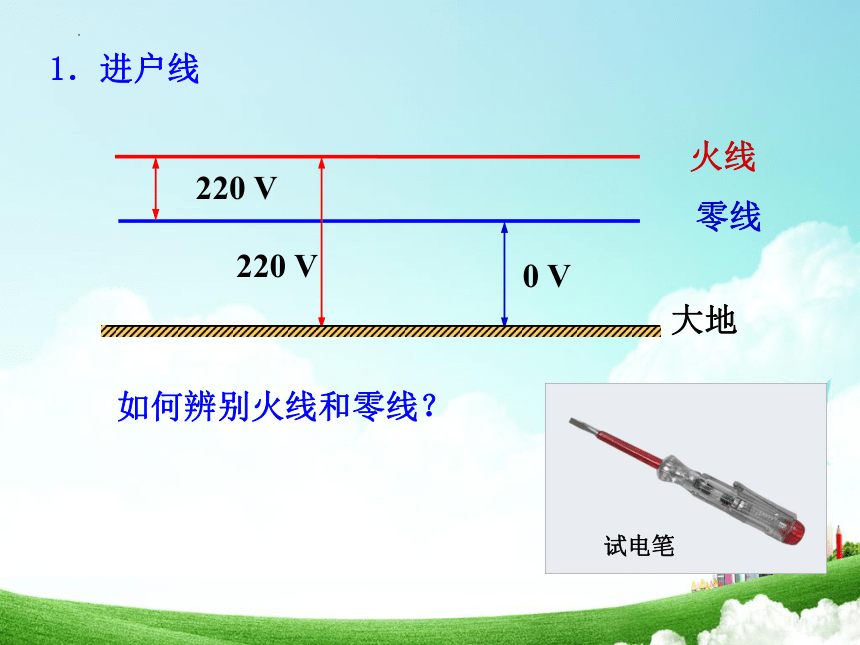

火线
零线
大地
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
1．进户线

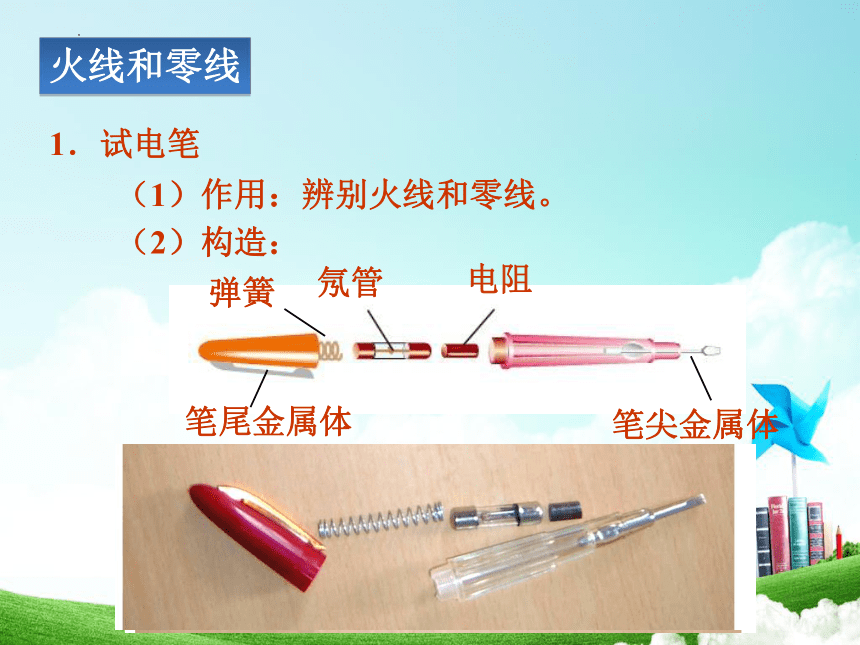

1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
火线和零线

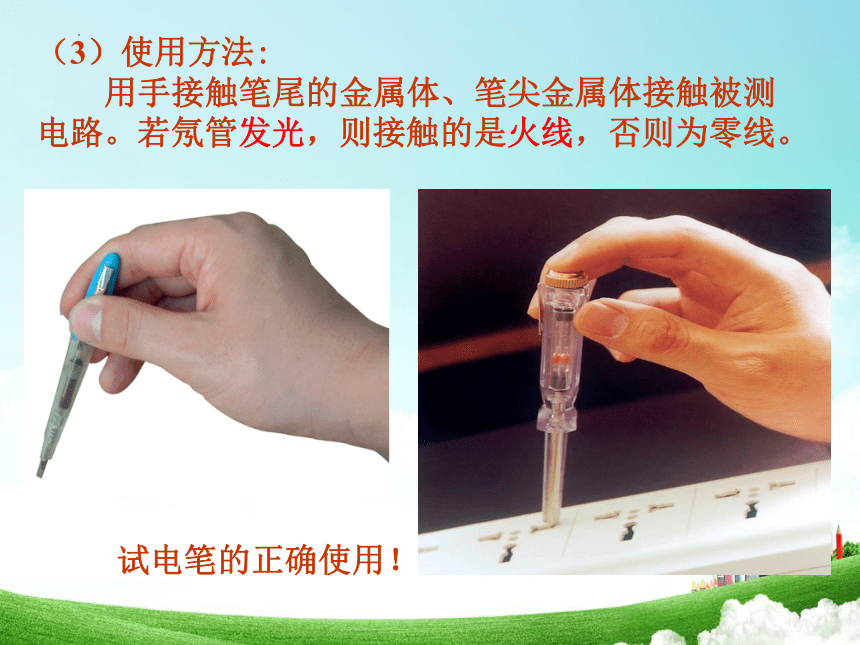

（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
2．电能表
（1）作用：
（2）连接方式：
记录用电器消耗电能的多少。
串联安装在干路上，在总开关之前。
（3）读数：
　　123.4 kw ·h
3．总开关
作 用：控制室内全部电路的通与断。
连接方式: 串联在干路中
插入式保险盒
4．保险装置
作 用：
电路中电流过大时，保险丝熔断，自动切断电路起到保护作用。
材 料：
由电阻率较大、熔点较低的铅锑合金制成。
问题：能不能用铜丝或者铁丝代替呢？
4．保险装置
当电路中的电流过大时，空气开关自动断开，切断电路置一般采用，俗称“跳闸”。
，
5．用电器、开关和插座
并联
（1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
开关接火线
两孔插座
三孔插座
火线
零线
接地
插座：
左零右火上接地
　　 作 用：
连接移动的插排和移动的电器
连 接：
火线
零线
课堂练习
螺口灯泡螺旋套接零线
1．三线插头
三孔插座
三脚插头
二、三线插头和漏电保护器
接用电器工作部分
接
火线
接
零线
接
地线
长脚接
金属外壳
用电器金属外壳为什么要接地？
三脚插座和插头
为什么金属外壳的家用电器必须用三线插头？
L
N
E
用电器外壳没有接地
火线
零线
接地
用电器外壳接地
火线
零线
接地
2．漏电保护器
三、课堂练习
1. 家庭电路中有两根线，一根是 ，另一根是 ，火线和大地之间的电压 V，零线和大地之间的电压 V，它们之间的电压是 V。
2.测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线。
火线
零线
220
0
220
火
零
金属体
火
零
3.家用保险丝是由电阻率较 ，熔点较 的 铅锑合金制成的。
4.当有过大的电流通过时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，起到保险作用。
大
低
热量
熔点
熔断
5.三孔插座连接线的原则是左 右 中间接 。用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 与 连接起来。
零
火
地
金属外壳
大地
6、请用笔画线表示导线，将它们连入电路
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、插座等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，
3. 了解三线插头的使用与漏电保护器的作用。
四、课堂小结
