微专题：光学 电磁波

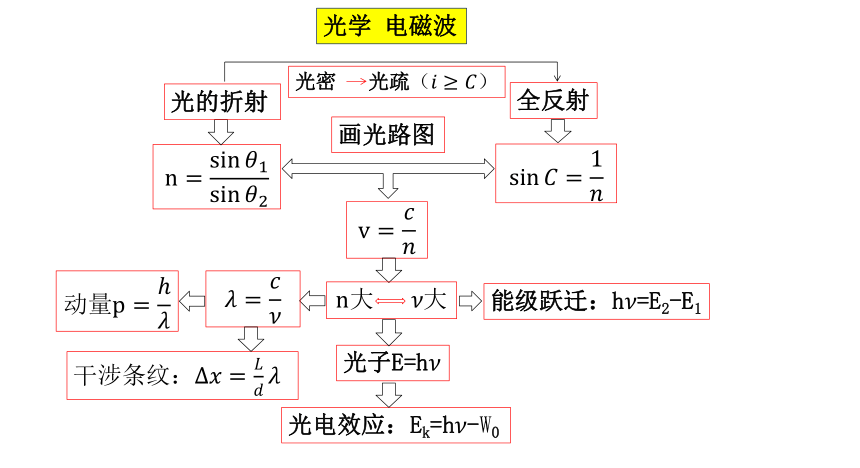

光学 电磁波
光电效应：Ek=h-W0
光子E=h
光的折射
全反射
光密 光疏（
能级跃迁：h=E2-E1
干涉条纹
画光路图

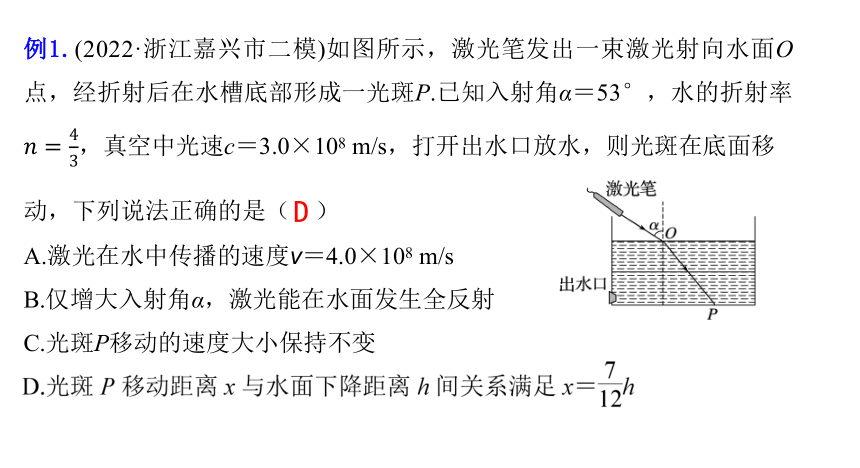

例1.(2022·浙江嘉兴市二模)如图所示，激光笔发出一束激光射向水面O点，经折射后在水槽底部形成一光斑P.已知入射角α＝53°，水的折射率
，真空中光速c＝3.0×108 m/s，打开出水口放水，则光斑在底面移动，下列说法正确的是（ ）
A.激光在水中传播的速度v＝4.0×108 m/s
B.仅增大入射角α，激光能在水面发生全反射
C.光斑P移动的速度大小保持不变
D

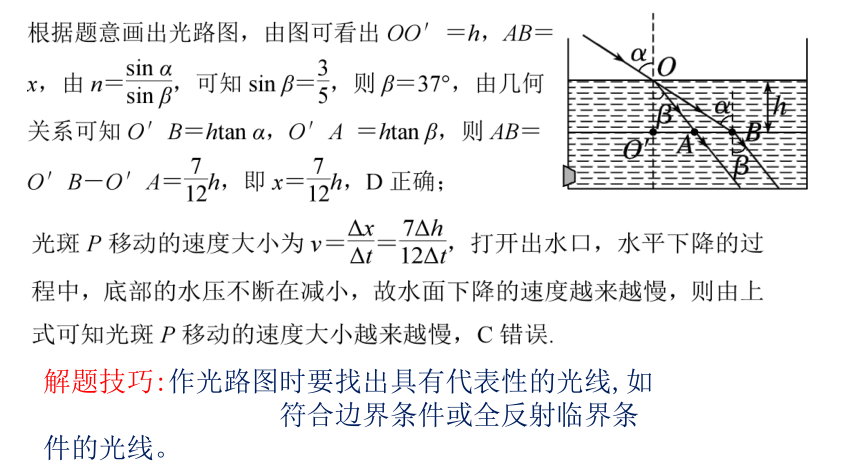

解题技巧:作光路图时要找出具有代表性的光线,如
符合边界条件或全反射临界条件的光线。

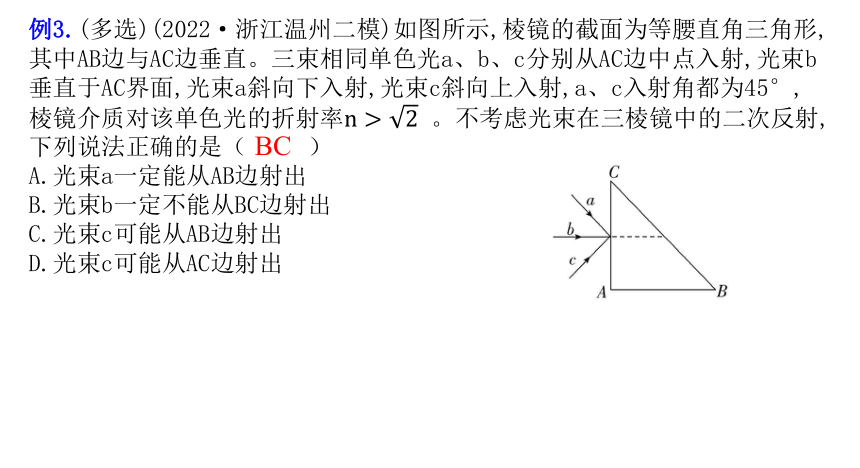

两种频率的细激光束的全反射的临界角关系为Ca<45°例3.(多选)(2022·浙江温州二模)如图所示,棱镜的截面为等腰直角三角形,其中AB边与AC边垂直。三束相同单色光a、b、c分别从AC边中点入射,光束b垂直于AC界面,光束a斜向下入射,光束c斜向上入射,a、c入射角都为45°,棱镜介质对该单色光的折射率 。不考虑光束在三棱镜中的二次反射,下列说法正确的是（ ）
A.光束a一定能从AB边射出
B.光束b一定不能从BC边射出
C.光束c可能从AB边射出
D.光束c可能从AC边射出
BC

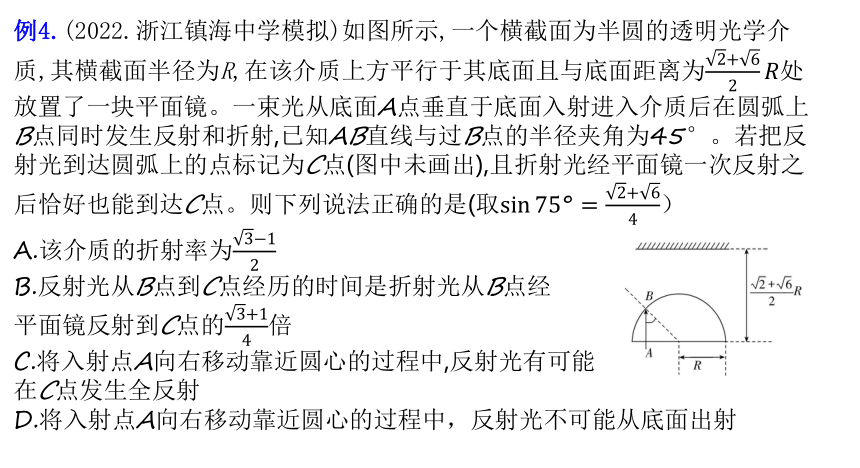

例4.(2022.浙江镇海中学模拟)如图所示,一个横截面为半圆的透明光学介质,其横截面半径为R,在该介质上方平行于其底面且与底面距离为处放置了一块平面镜。一束光从底面A点垂直于底面入射进入介质后在圆弧上B点同时发生反射和折射,已知AB直线与过B点的半径夹角为45°。若把反射光到达圆弧上的点标记为C点(图中未画出),且折射光经平面镜一次反射之后恰好也能到达C点。则下列说法正确的是(取）
A.该介质的折射率为
B.反射光从B点到C点经历的时间是折射光从B点经
平面镜反射到C点的倍
C.将入射点A向右移动靠近圆心的过程中,反射光有可能
在C点发生全反射
D.将入射点A向右移动靠近圆心的过程中，反射光不可能从底面出射
1.（2021浙江.18）图示是“用双缝干涉测量光的波长”实验的装置。实验中:
①观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是___________。(单选）
A.旋转测量头 B.增大单缝与双缝间的距离 C.调节拨杆使单缝与双缝平行
②要增大观察到的条纹间距，正确的做法是___________ (单选）
A.减小单缝与光源间的距离 B.减小单缝与双缝间的距离
C.增大透镜与单缝间的距离 D.增大双缝与测量头间的距离
真题再现
2.（2021浙江.13）已知普朗克常量电子的质量为kg，一个电子和一滴直径约为的油滴具有相同动能，则电子与油滴的德布罗意波长之比的数量级为（　　）
A. B. C. D.
真题再现
3.（2021浙江.12）用激光笔照射透明塑料制成的光盘边缘时观察到的现象如图所示。入射点O和两出射点P、Q恰好位于光盘边缘等间隔的三点处，空气中的四条细光束分别为入射光束a、反射光束b、出射光束c和d、已知光束a和b间的夹角为( )
A. 光盘材料的折射率n=2
B. 光在光盘内的速度为真空中光速的三分之二
C. 光束b、c和d的强度之和等于光束a的强度
D. 光束c的强度小于O点处折射光束OP的强度
真题再现
4.（2020浙江.13）如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上，光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射；当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则(　　)
A.玻璃砖的折射率为1.5
B.OP之间的距离为
C.光在玻璃砖内的传播速度为
D.光从玻璃到空气的临界角为30°
真题再现
5.（2019浙江.14）波长为λ1和λ2的两束可见光入射到双缝，在光屏上观察到干涉条纹，其中波长为λ1的光的条纹间距大于波长为λ2的条纹间距．则（下列表述中，脚标“1”和“2”分别代表波长为λ1和λ2的光所对应的物理量）
A. 这两束光的光子的动量p1＞p2
B. 这两束光从玻璃射向真空时，其临界角C1＞C2
C. 这两束光都能使某种金属发生光电效应，则遏止电压U1＞U2
D. 这两束光由氢原子从不同激发态跃迁到n＝2能级时产生，则相应激发态的电离能△E1＞△E2
真题再现
6.（2018浙江.21）(4分)【加试题】(1)细丝和单缝有相似的衍射图样．在相同条件下，小明用激光束分别垂直照射两种不同直径的细丝Ⅰ和细丝Ⅱ，在光屏上形成的衍射图样如图1中a和b所示．已知细丝Ⅰ的直径为0.605 mm，现用螺旋测微器测量细丝Ⅱ的直径，如图2所示，细丝Ⅱ的直径为________mm.图1中的________(填“a”或“b”)是细丝Ⅱ的衍射图样．
(2)小明在做“用双缝干涉测量光的波长”实验时，尝试用单缝和平面镜做类似实验．单缝和平面镜的放置如图3所示，白炽灯发出的光经滤光片成为波长为λ的单色光照射单缝，能在光屏上观察到明暗相间的干涉条纹．小明测得单缝与镜面延长线的距离为h，与光屏的距离为D，则条纹间距Δx＝________.随后小明撤去平面镜，在单缝下方A处放置同样的另一单缝，形成双缝结构，则在光屏上________(填“能”或“不能”)观察到干涉条纹．
真题再现
变压器和远距离输电
例1.(多选)某小型发电站高压输电示意图如图所示。升压变压器原、副线圈两端的电压分别为U1和U2，降压变压器原、副线圈两端的电压分别为U3和U4。在输电线路的起始端接入两个互感器，两个互感器原、副线圈的匝数比分别为10∶1和1∶10，各互感器和电表均为理想的，则下列说法正确的是（ ）
A.两互感器均起到降压作用
B.若电压表的示数为220 V，电流表的示数为10 A，则线路输送电功率为220 kW
C.若保持发电机输出电压U1和用户数一定，仅将滑片Q下移，则输电线损耗功率减少
D.若发电机输出电压U1一定，若用户数增加，为维持用户电压U4一定，可将滑片P上移
BD
例2.(2022·浙江杭州二中模拟)如图所示，高铁的供电流程是将高压220 kV或110 kV经过牵引变电所进行变压(可视作理想变压器)，降至27.5 kV，通过接触网上的电线与车顶上的受电器进行接触而完成受电，列车最终获得25 kV的电力使高铁列车运行。以下说法正确的是 (　　)
A.若电网的电压为220 kV，则变电所的变压器原、副线圈匝数比n1∶n2=1∶8
B.若电网的电压为110 kV，则变电所的变压器原、副线圈匝数比n1∶n2=4∶1
C.如果高铁列车功率为8 000 kW，则自牵引变电所至机车间线路的等效电阻约为85.9 Ω
D.如果高铁列车功率为8 000 kW，牵引变电所至机车间的线路损耗的电功率为10 kW
B
