(共23张PPT)
第3节：安全用电

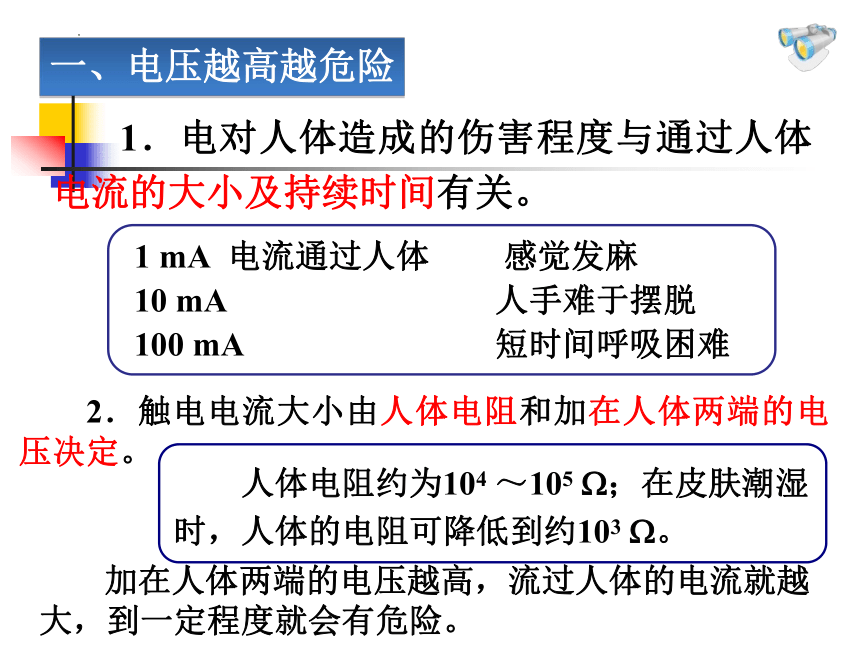

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA 电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险
加在人体两端的电压越高，流过人体的电流就越大，到一定程度就会有危险。

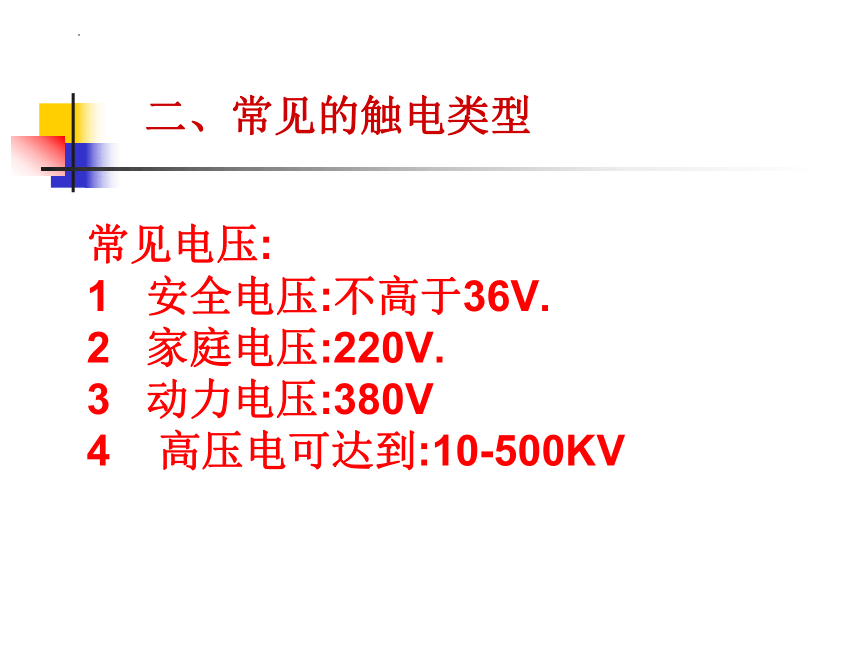

二、常见的触电类型
常见电压:
1 安全电压:不高于36V.
2 家庭电压:220V.
3 动力电压:380V
4 高压电可达到:10-500KV
实质都是人体直接或间接跟火线连通
并与大地或零线形成回路造成的。
当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于36V

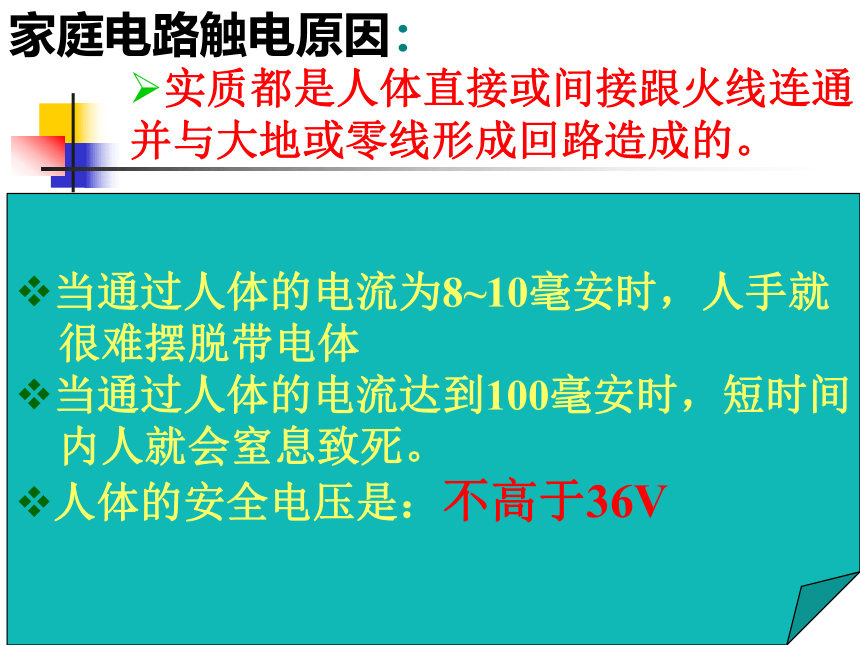

家庭电路触电原因：

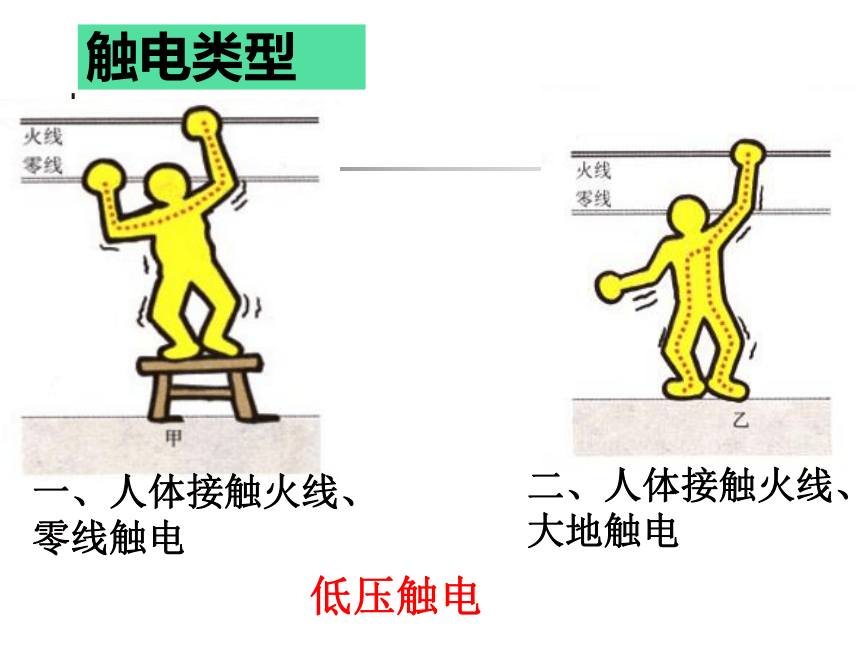

触电类型
二、人体接触火线、大地触电
一、人体接触火线、零线触电
低压触电

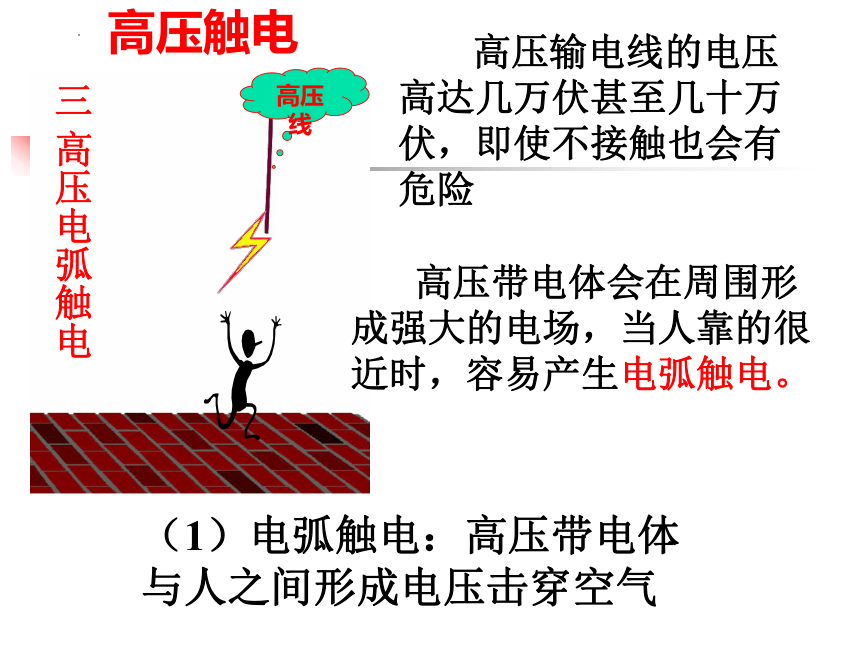

三 高压电弧触电
高压触电
高压线
（1）电弧触电：高压带电体
与人之间形成电压击穿空气
高压输电线的电压高达几万伏甚至几十万伏，即使不接触也会有危险
高压带电体会在周围形成强大的电场，当人靠的很近时，容易产生电弧触电。
U

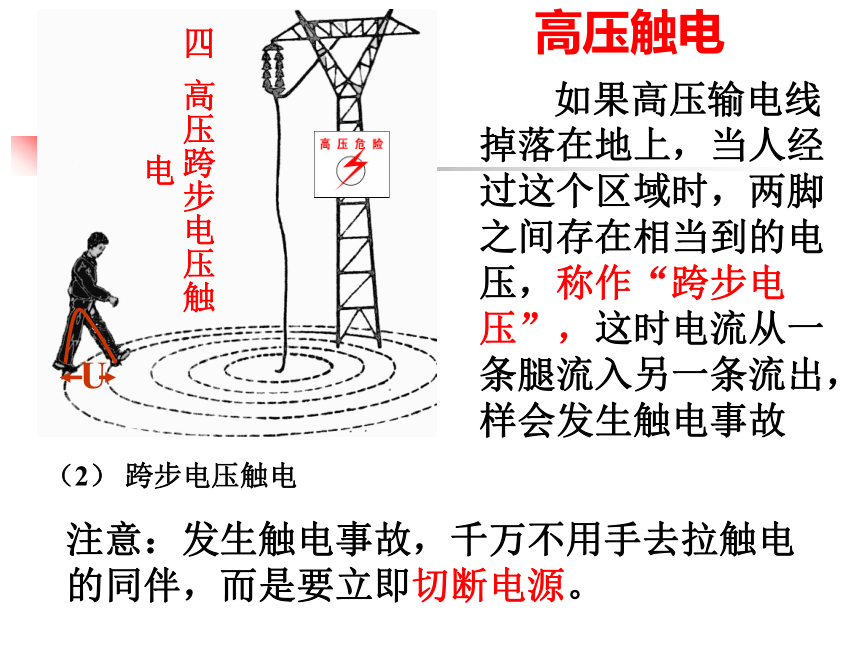

四 高压跨步电压触电
（2） 跨步电压触电
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当到的电压，称作“跨步电压”，这时电流从一条腿流入另一条流出，样会发生触电事故
注意：发生触电事故，千万不用手去拉触电的同伴，而是要立即切断电源。
高压触电

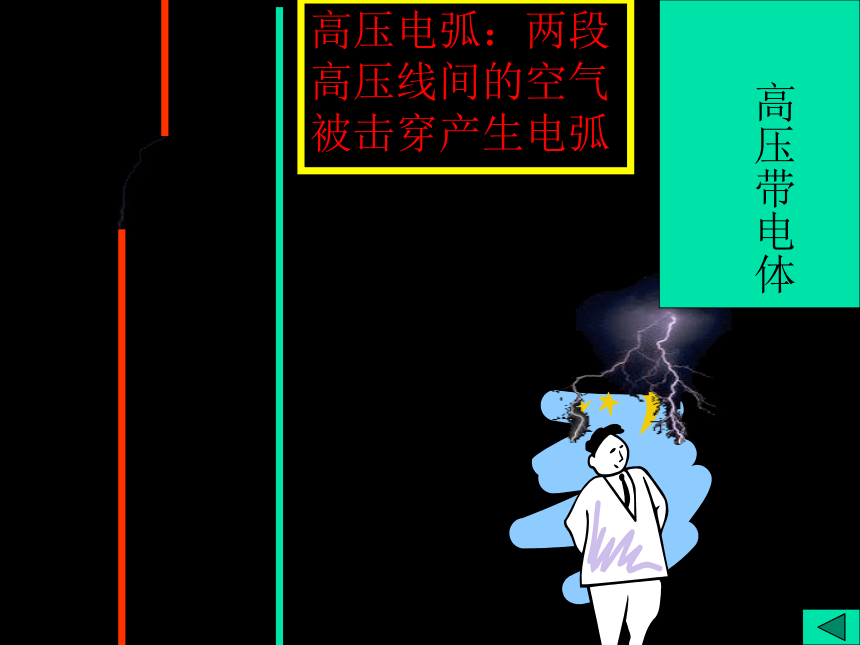

高压电弧：两段高压线间的空气被击穿产生电弧
高压带电体

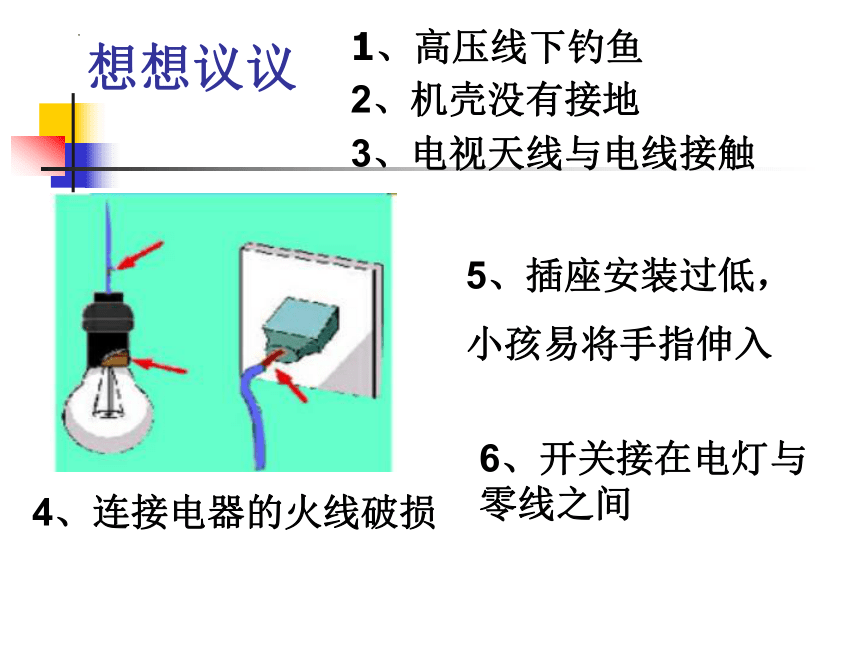

想想议议
1、高压线下钓鱼
2、机壳没有接地
3、电视天线与电线接触
4、连接电器的火线破损
5、插座安装过低，
小孩易将手指伸入
6、开关接在电灯与零线之间
7、用湿手摸开关
8、在电线上晾衣服
安全用电的原则:
不接触低压带电体。不靠近高压带电体
更换灯泡、搬动移动电器应断开电源开关
不弄湿用电器，不损坏绝缘层
保险装置、插座、导线、家用电器等达到寿命应及时更换
火线
零线
火线
零线
(a) 开关应接在火线上
三、避免触电
接地
电冰箱
火线
零线
电冰箱
火线
零线
火线
零线
接地线
(c) 三孔插座应有接地线，带有金属外壳的电器要有接地线
三、避免触电
触电的急救
触电的急救
首先切断电源，然后进行抢救或灭火。
注意防雷
雷电是大气中一种剧烈的放电现象，云层之间、云层和大地之间的电压达几百万伏至几亿伏，放电时的电流可以达几万安至十几万安，产生很强的光和声。云层和大地之间的放电，如果通过人体，能够立即致人死亡；如果通过树木、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏。
雷击
现代建筑上的避雷针
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做防雷针。
高压输电铁塔上的防雷导线
防雷击的方法：
在旷野地遇到雷电，注意不能使用手机。
不能再大树等高出地面很多的物体盘避雨，可以找地势比较低洼的位置俯卧并将身上的金属物品（如钥匙、眼镜等）放在一边；
不哟铁轨上行走。
1．根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
2、下列四种说法，符合安全用电的做法是（ ）
A、两手同时解除火线和零线
B、插座安装过低，小孩玩耍时将小手指塞进插座
C、家用电器外壳加接地保护
D、人摆弄电器触到接火线的金属插头
E、用湿手去拔用电器的带电插头
F、在电线上晾晒衣物 G、将开关接在零线上
H、临时更换保险丝可以用铜丝代替
I、给电冰箱供电要使用三孔插座
J、用湿布擦正在工作的电视
K、在高压线下放风筝
再见
祝同学们学习进步！
