判天地之美，析万物之理。
——庄子
力学
电磁学
光学
热学
原子物理
力电磁
光热原
思考：导线中产生的电流是瞬时电流，如何使导线中有持续电流呢？
P
B
A
—
—
_
_
_
_
_
_
_
—
—
—
+
+
+
+
+
+
+
装置P能源源不断的把电子从A搬运到B，从而能保持导体两端的电势差(电压),从而使得电路中有持续的电流

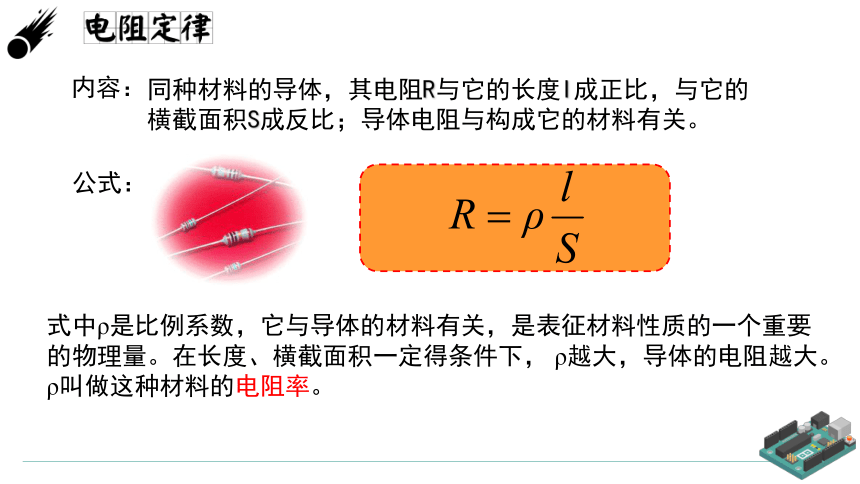

内容：
同种材料的导体，其电阻R与它的长度l成正比，与它的横截面积S成反比；导体电阻与构成它的材料有关。
公式：
式中ρ是比例系数，它与导体的材料有关，是表征材料性质的一个重要的物理量。在长度、横截面积一定得条件下， ρ越大，导体的电阻越大。 ρ叫做这种材料的电阻率。

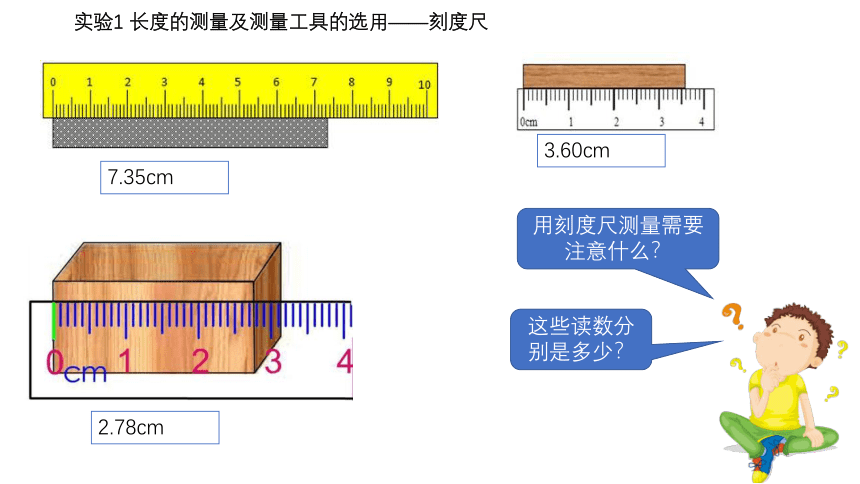

实验1 长度的测量及测量工具的选用——刻度尺
用刻度尺测量需要注意什么？
7.35cm
2.78cm
3.60cm
这些读数分别是多少？

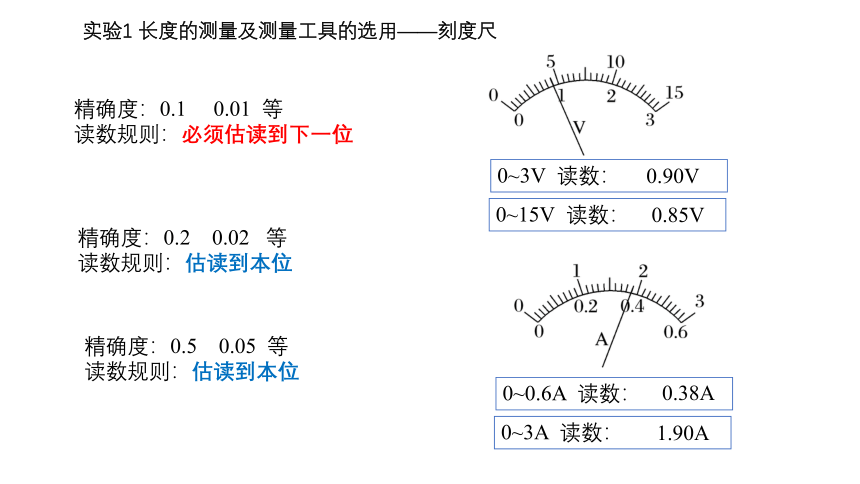

精确度：0.1 0.01 等
读数规则：必须估读到下一位
精确度：0.2 0.02 等
读数规则：估读到本位
精确度：0.5 0.05 等
读数规则：估读到本位
0~3V 读数：
0.90V
0~0.6A 读数：
0~15V 读数：
0.85V
0.38A
0~3A 读数：
1.90A
实验1 长度的测量及测量工具的选用——刻度尺

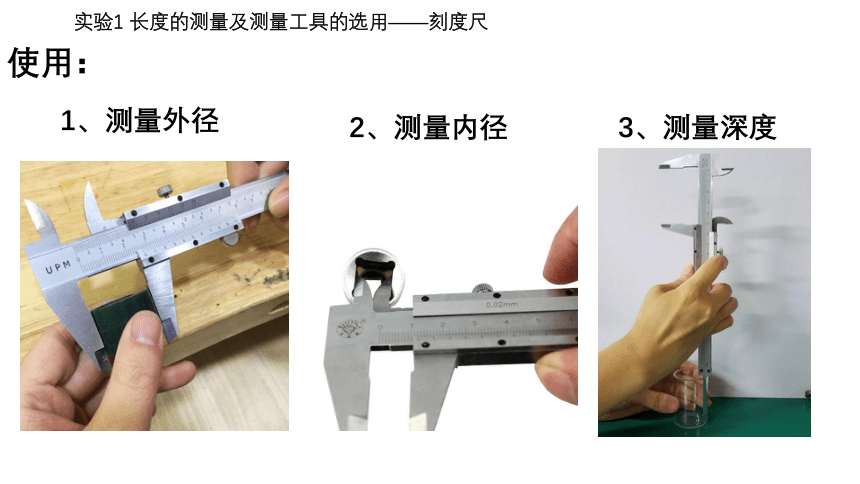

使用：
1、测量外径
2、测量内径
3、测量深度
实验1 长度的测量及测量工具的选用——刻度尺

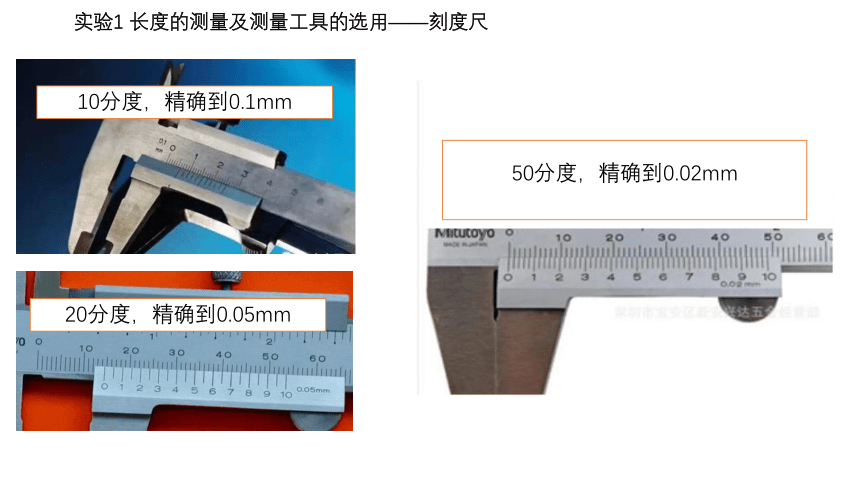

20分度，精确到0.05mm
10分度，精确到0.1mm
50分度，精确到0.02mm
实验1 长度的测量及测量工具的选用——刻度尺
0 1 2 3 4
测量值：20 mm + 6×0.1mm=20.6mm
0 10
cm

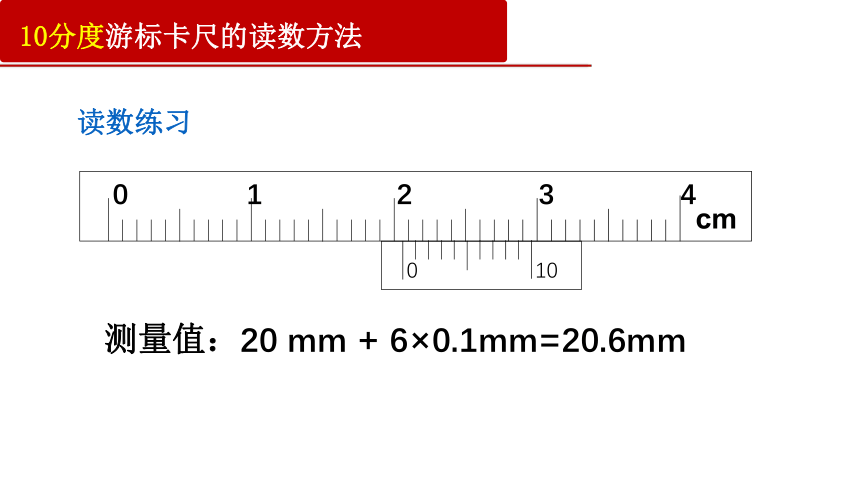

10分度游标卡尺的读数方法
读数练习
确定精确度；
看游标尺零线，主尺上读出整毫米数；
再看游标尺（不计0刻度线）与主尺对齐线读出小数；
最后确定读数：主尺+游标尺（对齐）×精确度
注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

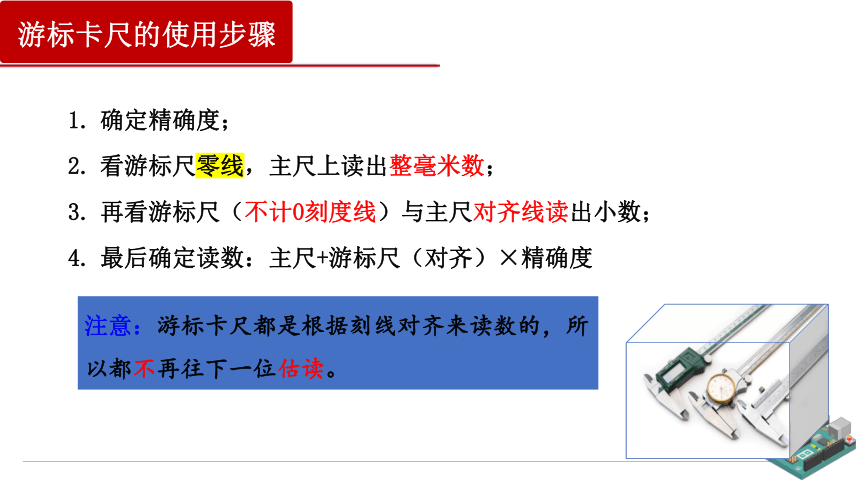

游标卡尺的使用步骤

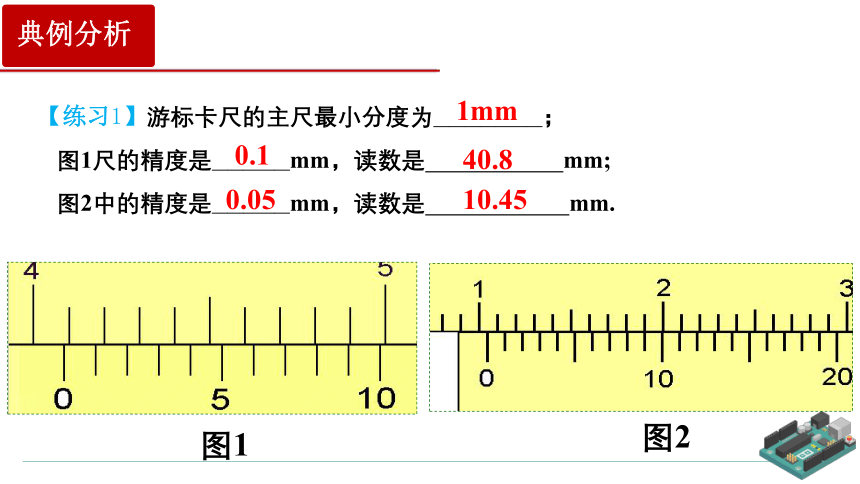

【练习1】游标卡尺的主尺最小分度为———————；
图1尺的精度是—————mm，读数是 mm;
图2中的精度是—————mm，读数是 mm.
图1
图2
1mm
0.1
40.8
0.05
10.45
典例分析
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

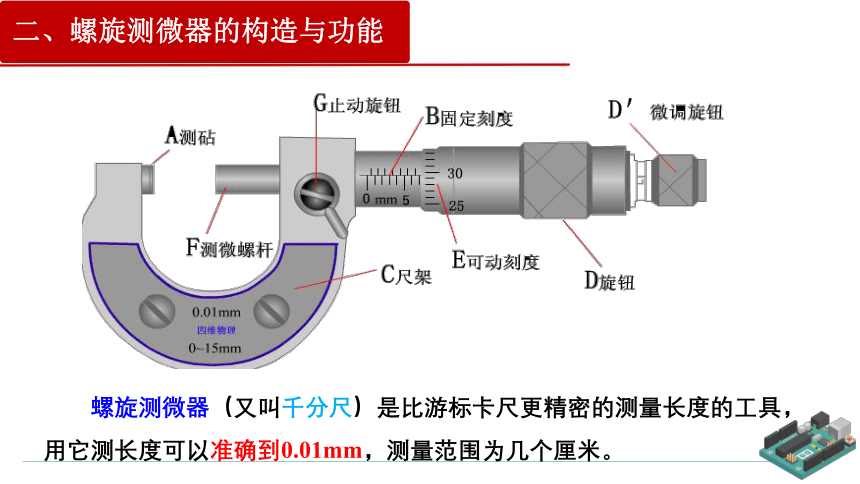

二、螺旋测微器的构造与功能
8.5mm+20.2×0.01mm=8.702mm
4.0mm+9.0×0.01mm=4.900 mm
读数练习
典例分析
电阻率是反映材料导电性能的物理量
导体直径测量
导体电阻测量
导体长度测量
实验 金属丝电阻率的测量
刻度尺，多次测量有效长度，取平均值
优点：能耗低，接法简单。
缺点：电压电流从某一值开始变化。
分流电路(控制电路)
测量电路:
测导体A的电流、电压
优点：电压电流值从零开始变化
缺点：能耗高，接法复杂。
一、滑动变阻器的限流式和分压式接法
限流式 分压式
电路组成
滑动变阻器特点
采用“一上一下”的接法
采用“一上两下”的接法
调压范围 0～E
适用情况 负载电阻的阻值Rx与滑动变阻器的总电阻R相差不多，或R稍大，且电压、电流变化不要求从零调起 (1)要求负载上电压或电流变化范围较大，且从零开始连续可调
(2)负载电阻的阻值Rx远大于滑动变阻器的总电阻R
一、滑动变阻器的限流式和分压式接法
限流式 分压式
电路组成
闭合开关前 滑动变阻器 置于何处
调到阻值最大处，
即滑片调节至最左端
电压电流从0开始调节，
即调节至最左端
适用情况
（1）零起必分
（2）滑小必分
（3）烧表必分
电路连接简单，节能省电
电流表的内外接法
由于电流表分压引起的。
误差产生的原因:
使用条件：若Rx >> RA时，采用电流表内接法。
电流表的内外接法
内接法
Rx
V
A
·
·
RA
RV
初中：
RV相比其他电阻很大很大，RV ∞
RA相比其他电阻很小很小，RA 0
高中：
RV一般为2000~20000Ω
RA一般为0.01~10Ω
R测＞R真
大内高手
由于电压表分流引起的。
误差产生的原因：
使用条件：若Rx << RA时，采用电流表外接法。
电流表的内外接法
RX
A
V
·
·
外接法
RA
RV
R测＜R真
小外低手
1、采用电流表内接法的条件：Rx>>RA
　 采用电流表外接法的条件：Rx<用试触法进行判断
当　　　　　 时，用内接法
2、当不满足Rx>>RA和Rv>>Rx关系时
当　　　　　 时，用外接法
当　　　　　 时，用内、外接法均可
3、当Rx、RA、Rv的阻值未知时
电流表的内外接法
蓝本步步高P53页
大内高手
小外低手
(3)试触法：把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化。
电流表的内外接法
若电流表的示数变化明显，应选用____________;
若电压表的示数变化明显，应选用____________;
内接法
外接法
电表改装
项目 小量程电流表G改装成 大量程电压表V 小量程电流表G改装成
大量程电流表A
电路结构
R的作用 分压 分流
扩大量程 的计算 U＝Ig(R＋Rg) R＝ －Rg IgRg＝(I－Ig)R
R＝ Rg
电表的 总内阻 RV＝Rg＋R RA＝
一、认识多用电表
指针式多用电表
表头
选择开关
欧姆调零旋钮
机械调零开关
第一步：机械调零
第二步：旋转挡位
测量完毕，开关旋转到OFF挡或
交流电压最高档
如测电阻，先连接红黑表笔，进行欧姆调零
二、使用多用电表
电流方向：
对多用电表本身而言，
永远“红进黑出”
注意：红表笔接触点的电势应该比黑表笔高
二、使用多用电表
∞
三二、认识多用电表表盘——欧姆表
特点：
1．欧姆表的刻度不均匀，“左密右疏”，
2．欧姆表的“0”刻度在最右侧， “∞”在最左侧
∞
二、认识多用电表表盘——直流电流表、电压表
直流电流表、电压表特点：
A-V
（1）刻度是均匀的，需要估读
（2）表头零刻度线在左侧
三二、认识多用电表表盘——直流电压表、电流表
短接红黑表笔，欧姆调零
机械调零
指针偏转在刻度盘中间区域
读数=示数×倍率
思考：怎样用多用电表测量电阻？测量中应注意什么？
每次换挡需重新欧姆调零
R
如果测量时两手分别接触两表笔？
1、纯电阻电路中：
W电=Q，
即UIt=I2Rt，
（欧姆定律成立）
计算电功和电热时：
W电= Q =UIt=I2Rt=
计算电功率和热功率时： P电=UI=I2R=
2、非纯电阻电路中：
W>Q，
即IUt>I2Rt，
欧姆定律不成立，说明欧姆定律不适用于非纯电阻电路！
计算电功时，只能用W电=IUt；计算电功率时，只能用P电=IU
计算电热时，只能用Q=I2Rt；计算电热功率时，只能用P热=I2R
设电路电流为I，在t时间内
电源搬移的电荷量
非静电力做功提供的电能
内电阻消耗的电能
外电路消耗的电能
q=It
W非=qE=EIt
W内=U内It
W外=U外It
根据能的转化和守恒
EIt=U内It+U外It
E=U内+U外
E=Ir+U外
E=Ir+IR外(纯电阻电路)
EI=U内I+U外I
从能量转化和守恒角度
(纯电阻电路)
实验思路
如果只有电流表，你能设计出测量电源电动势和内阻的电路吗？还需要什么器材？
方案一：
方案二：
方案三：
安阻法
伏安法
伏阻法
实验思路
如果只有电流表，你能设计出测量电源电动势和内阻的电路吗？还需要什么器材？
方案一：
方案二：
方案三：
安阻法
伏安法
伏阻法
