凸透镜成像的规律
义务教育教科书 物理 八年级 上册

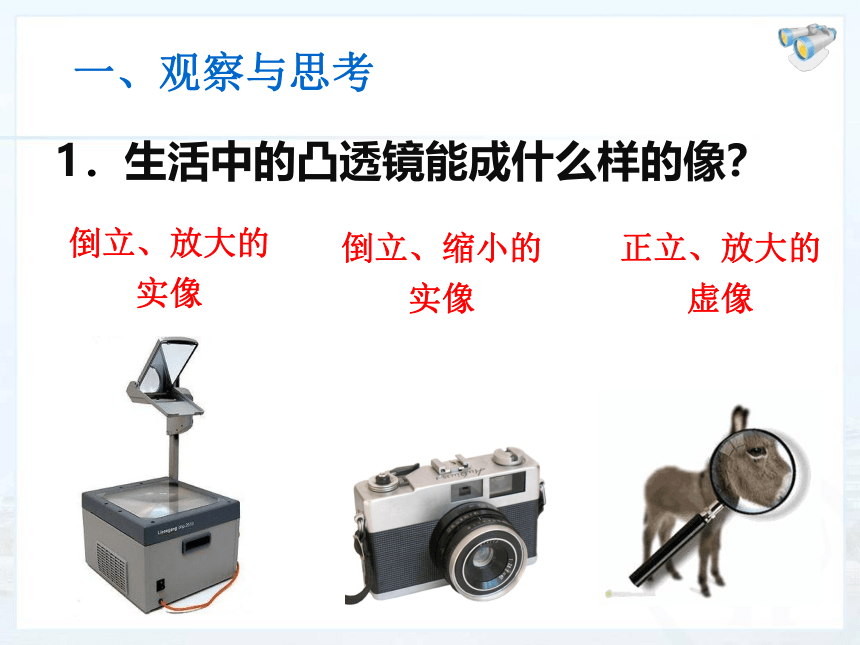

1．生活中的凸透镜能成什么样的像？
倒立、放大的实像
倒立、缩小的实像
正立、放大的虚像
一、观察与思考

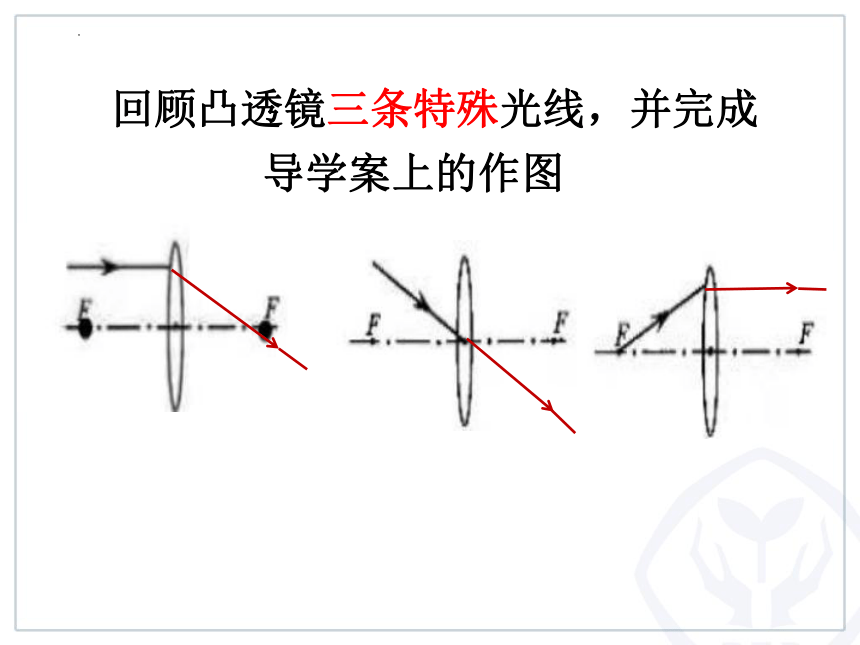

　回顾凸透镜三条特殊光线，并完成导学案上的作图

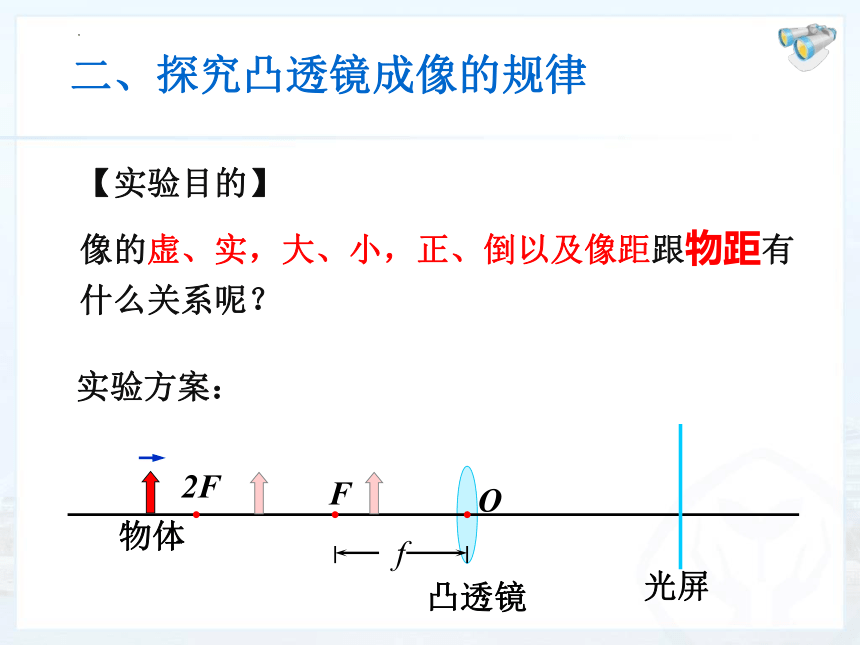

【实验目的】
二、探究凸透镜成像的规律
f
F
O
凸透镜
实验方案：
光屏
物体
像的虚、实，大、小，正、倒以及像距跟物距有什么关系呢？
2F

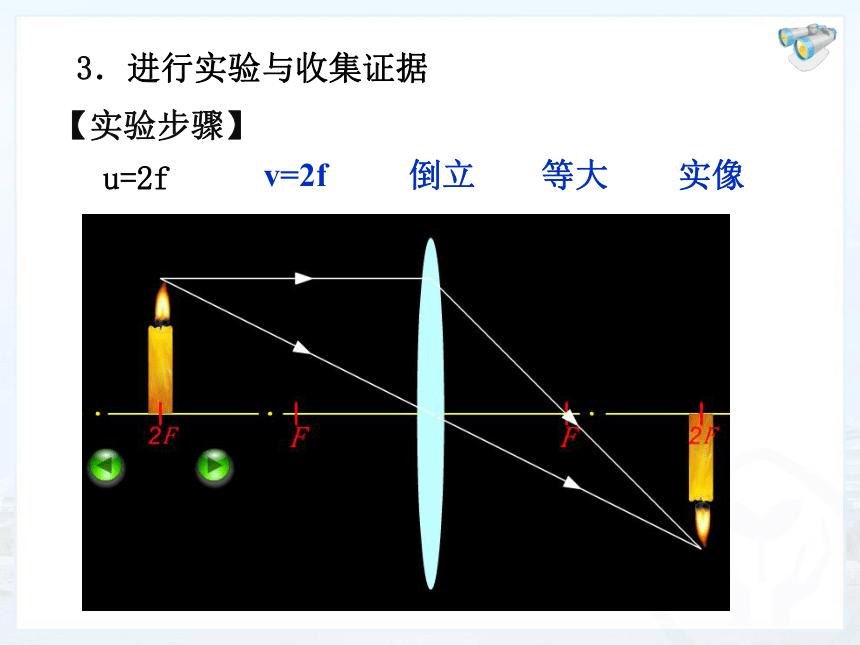

【实验步骤】
　　u=2f
3．进行实验与收集证据
v=2f
倒立
等大
实像

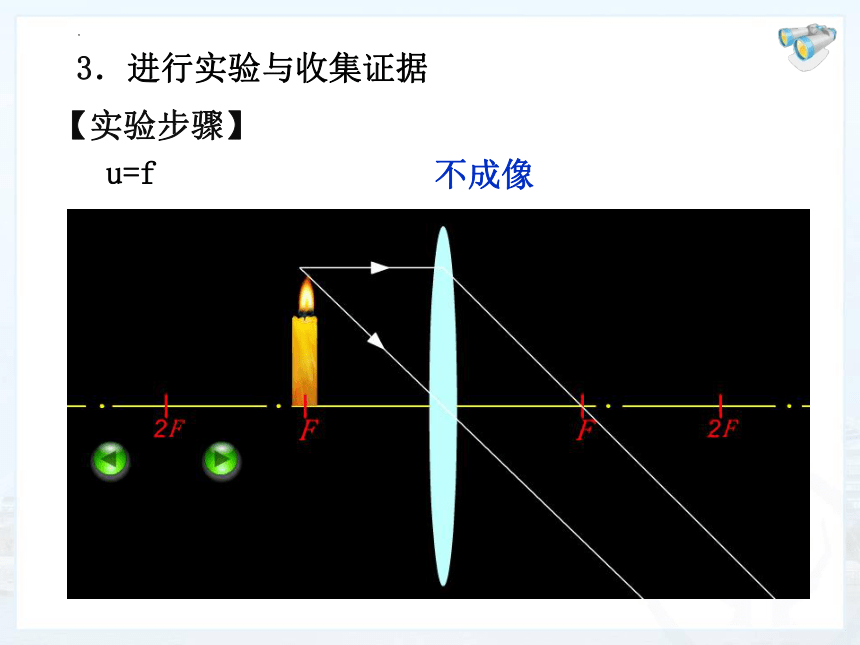

【实验步骤】
　　u=f
3．进行实验与收集证据
不成像
　　
【数据处理】
u>2f
f倒立
缩小
实像
　　
【数据处理】
fv>2f
倒立
放大
实像
　　
【数据处理】
u正立
放大
虚像
透镜被遮住一部分后的成像情况
拓展实验：
1.成像在光屏中央时:
只将光屏向上移动，观察光屏上像的移动情况。
只将透镜向上移动，观察光屏上像的移动情况。
只将物体向上移动，观察光屏上像的移动情况。
2.成实像时将物体和光屏直接对调，观察现象。
成实像时保持物体和光屏的位置不动，只移动透镜，能否在光屏上再次找到像？
3.在物距不变的情况下,把近视眼镜放在凸透镜前或后，观察两次成像的变化情况。
4.在物距不变的情况下，将焦距是10cm的透镜换成焦距是5cm的透镜，观察两次成像的变化情况。
F1 F2
成像规律——变焦问题
F1 F2
某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到到了清晰的像，如图所示。他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（ ）
A．光屏应向左移动，成缩小的像
B．光屏应向右移动，成放大的像
C．光屏应向左移动，成放大的像
D．光屏应向右移动，成缩小的像
例1. （多选）小明在做探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32 cm处，在透镜另一侧距离透镜18 cm处的光屏上得到烛焰清晰的像，则( )
A．光屏上所成的是倒立、放大的实像
B．光屏上所成的是倒立、缩小的实像
C．该透镜的焦距 f 一定满足9 cmD．该透镜的焦距 f 一定满足18 cm【总结】 求焦距范围问题
根据 v 和 u 的关系明确 v 和 u 与 f 的关系，列不等式求解
