5.1 透 镜
义务教育教科书 物理 八年级 上册
第五章　透镜及其应用
透镜在日常生活中的应用
放大镜上的凸透镜
眼镜片上的透镜
显微镜上的透镜
天文望远镜上的透镜

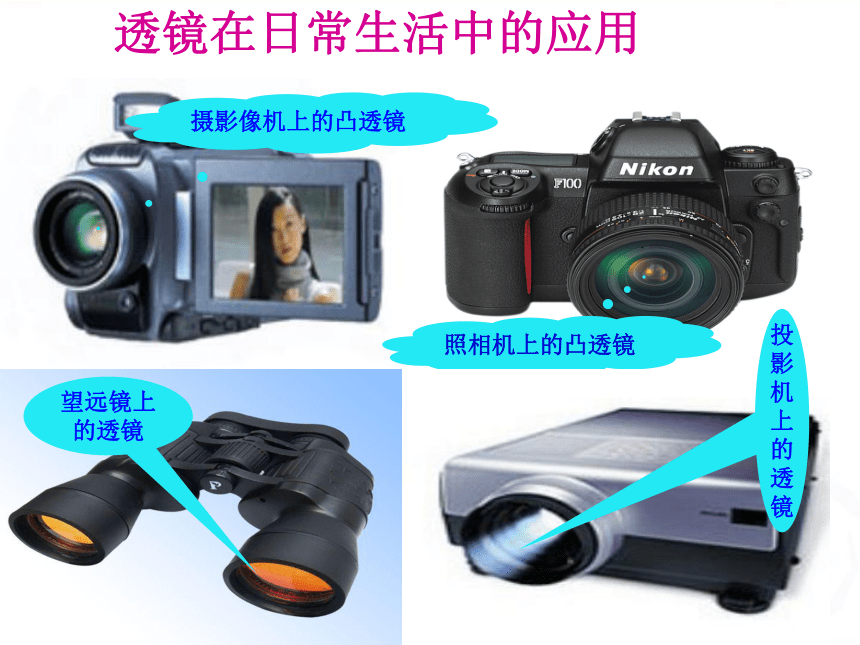

透镜在日常生活中的应用
照相机上的凸透镜
摄影像机上的凸透镜
望远镜上的透镜
投影机上的透镜
一．透镜的种类
一般是由玻璃等透光材料制成的，表面是
球面的一部分。
1.定义：
凸透镜:
凹透镜:
2.种类
中央厚边缘薄
中央薄边缘厚

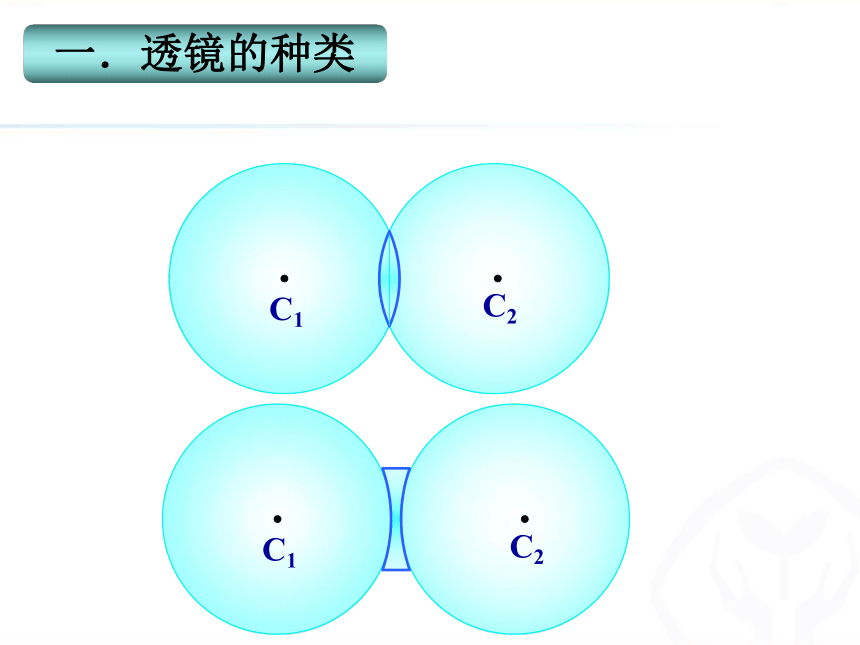

透镜的纵剖面:
C2
C1
C2
C1
一．透镜的种类

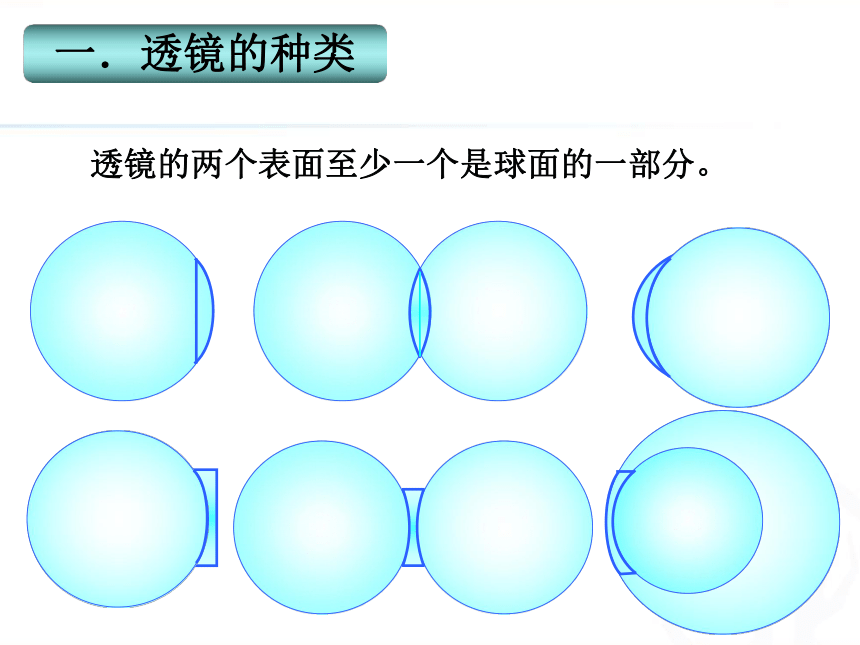

透镜的两个表面至少一个是球面的一部分。
一．透镜的种类

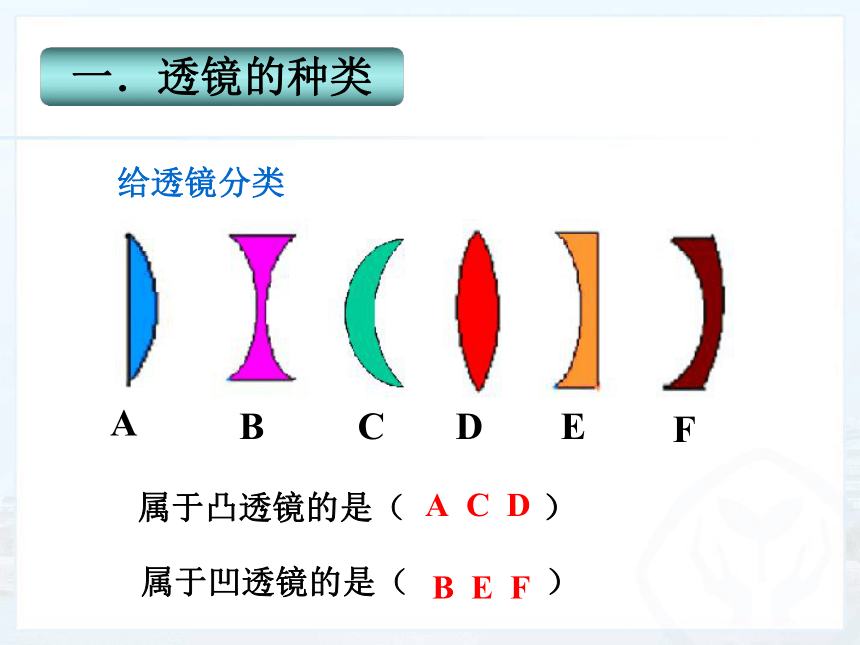

给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
A
B
C
D
E
F
一．透镜的种类

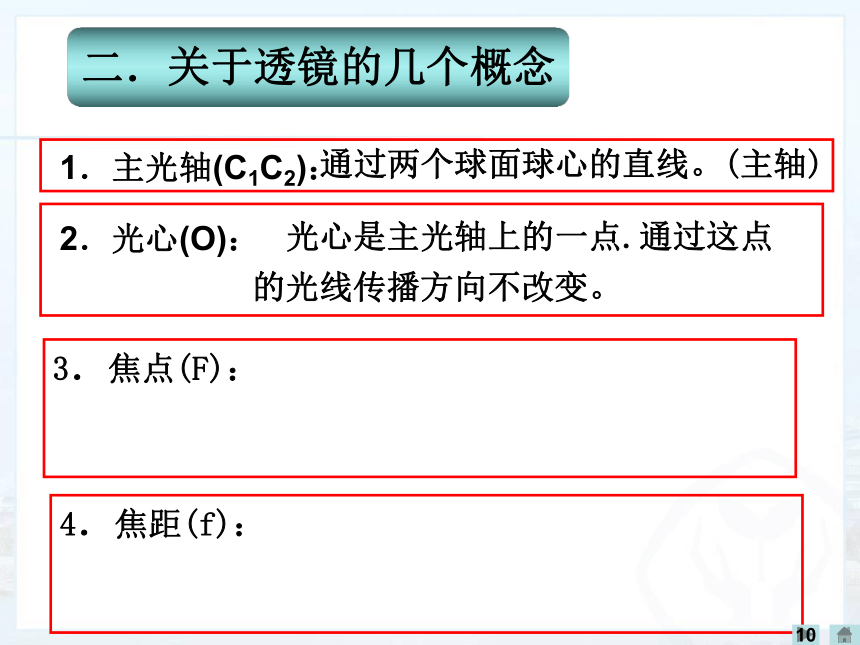

二．关于透镜的几个概念
通过两个球面球心的直线。(主轴)
光心是主光轴上的一点.通过这点
的光线传播方向不改变。
3．焦点(F)：
4．焦距(f)：

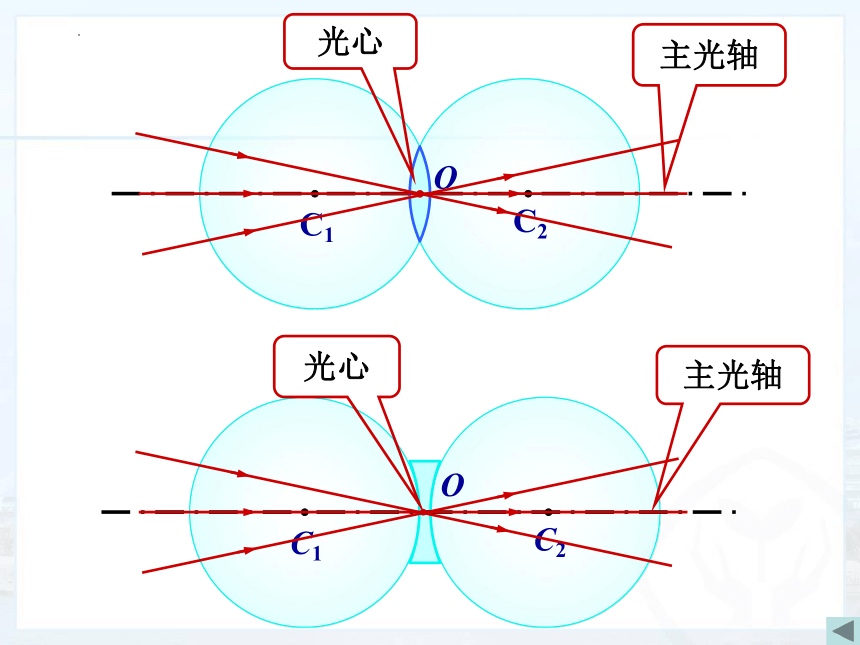

1．主光轴(C1C2)：
2．光心(O)：
10
C2
C1
O
主光轴
光心
主光轴
C2
C1
O
光心

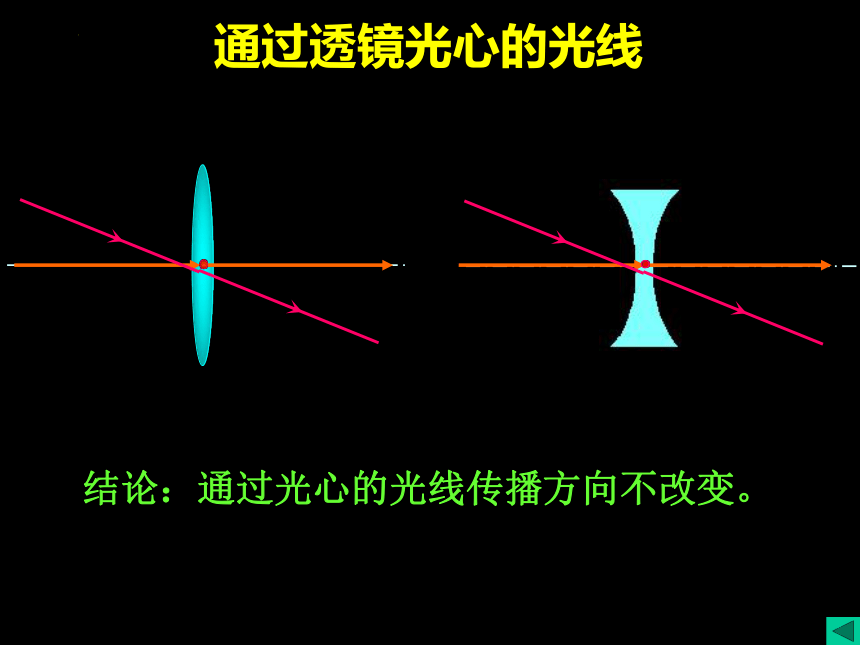

通过透镜光心的光线
结论：通过光心的光线传播方向不改变。

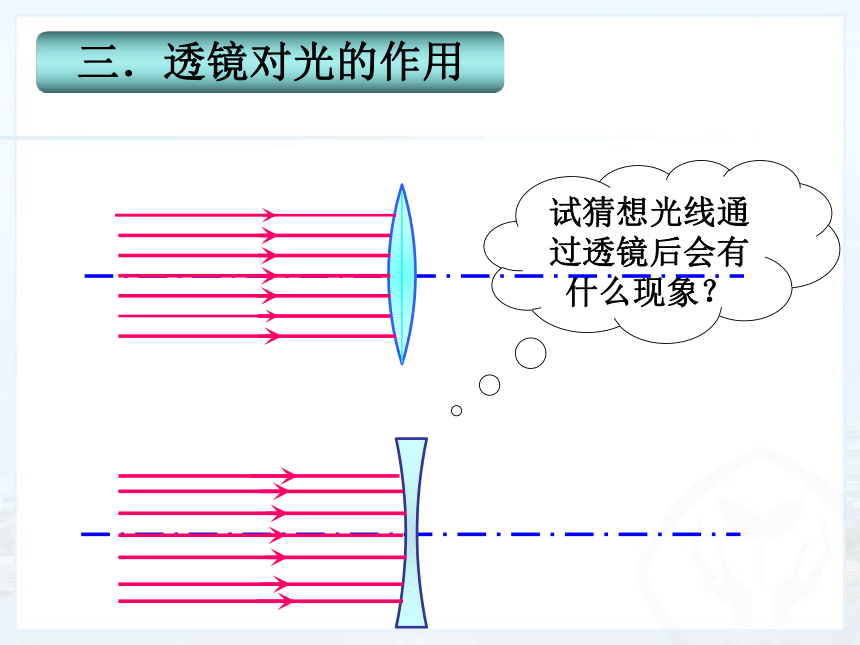

试猜想光线通过透镜后会有什么现象？

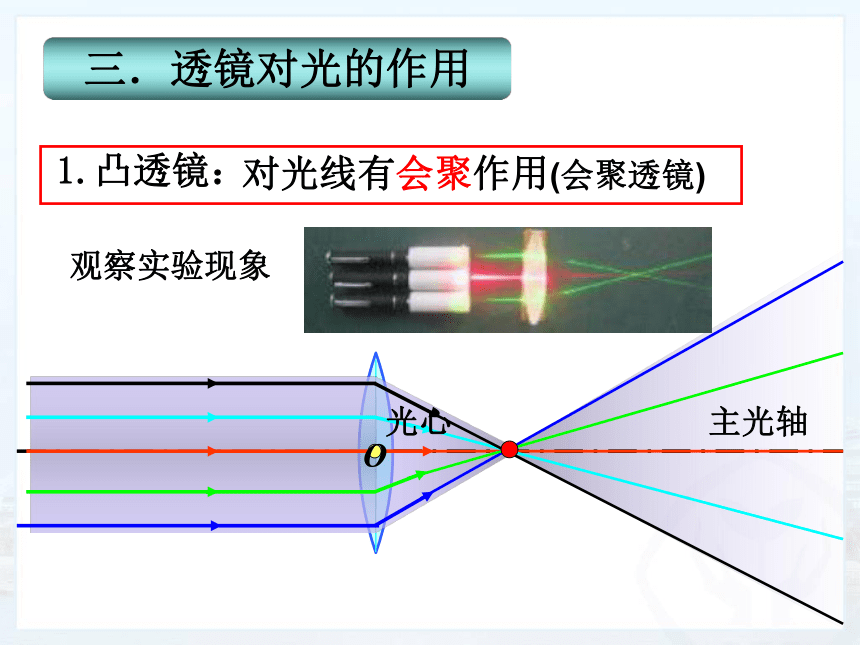

三．透镜对光的作用
1.凸透镜：
主光轴
对光线有会聚作用(会聚透镜)
光心
O
观察实验现象
三．透镜对光的作用
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
2.凹透镜：
对光线有发散作用(发散透镜)
三．透镜对光的作用
凸透镜有几个焦点？
1、平行于凸透镜主光轴的光线如何传播？
O
F
F
3、凸透镜有两个实焦点。
2、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
为什么通过透镜后光路改变了？
1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
平行于主光轴的光线经凸透镜折射后通过焦点!
凸透镜对光起什么作用？
在主光轴上会聚成的这一点是什么？
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
2、平行于凹透镜主光轴的光线如何传播？
2、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。凹透镜有两个虚焦点
F
F
1、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜对光线起什么作用？
凹透镜有焦点吗？
平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点!
凹透镜有几个虚焦点？
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
三．透镜对光的作用
三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
三．透镜对光的作用
F
凸透镜是三棱镜的组合
F
凹透镜是三棱镜的组合
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四．三条特殊光线
一、透镜的分类：
学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
学到了什么？
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、三条特殊光线：
　　1．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
找焦点和测焦距的步骤
让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的焦距．
　　2．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。
　　3．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
5.1　透镜
课堂练习
　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。
凹透镜
折射
近视眼镜
凸透镜
远视眼镜
　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。
主光轴
　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。
会聚
发散
5.1　透镜
课堂练习
　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。
焦点
焦点
焦距
焦点
5.1　透镜
课堂练习
5、完成光路图：
5.1　透镜
课堂练习
6、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
5.1　透镜
课堂练习
7、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置　　B．凸透镜的焦点上
C．凹透镜前任意位置　　D．凹透镜的焦点上
Ｂ
8、完成下图的光路图．
5.1　透镜
课堂练习
9、在下图中填入合适的光具
5.1　透镜
课堂练习
Ｆ
Ｆ
10、完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
5.1　透镜
课堂练习
探究性学习
　　在北极进行探索的工作人员丢失了火
种，请你为在冰天雪地中工作的探险人员想
想办法获得火种，替他们解决后顾之忧。
5.1　透镜
课堂练习
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
生活 物理 社会
用冰取火示意图
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活 物理 社会
3. 郊游的时候，为什么不能把剩有液体的饮料瓶扔在树林里？
讨 论
生活 物理 社会
再　见！
