备课组别 电子 上课 日期 主备教师 授课教师

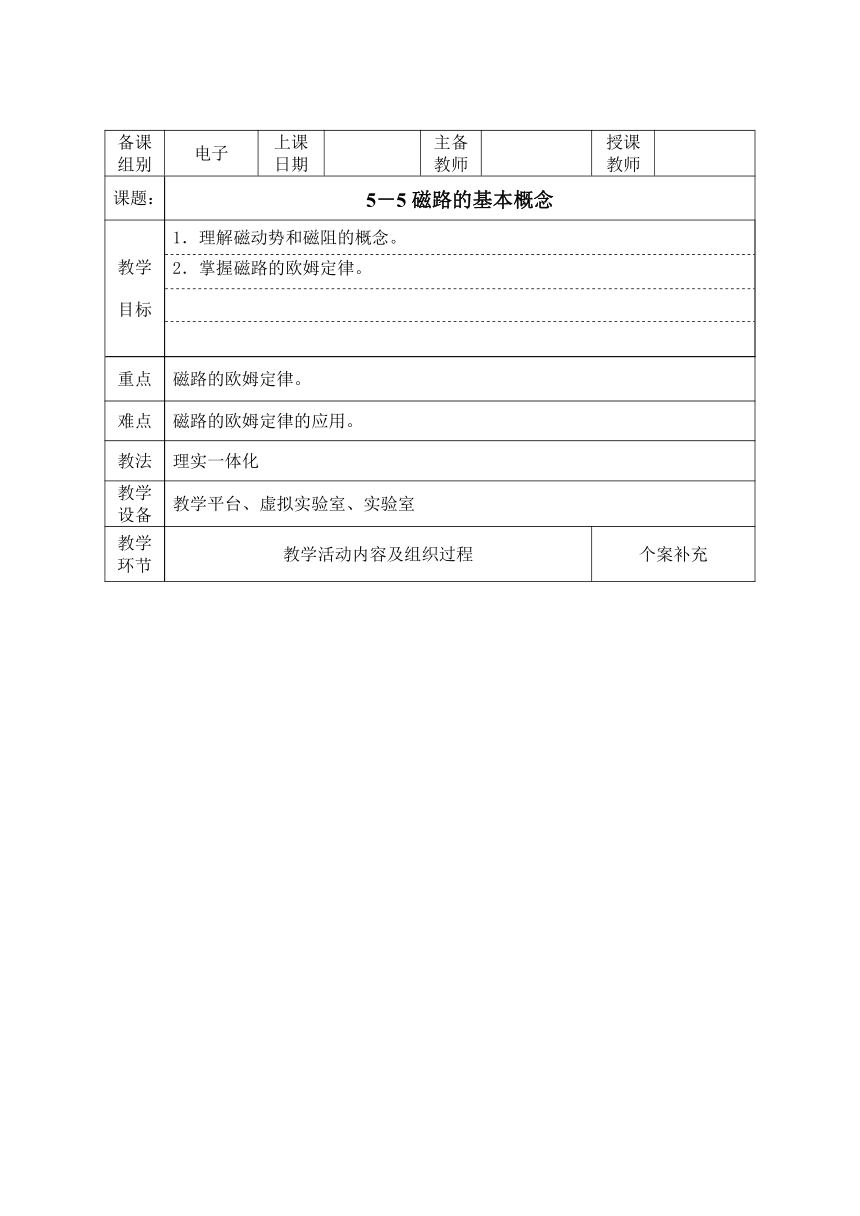

课题： 5－5磁路的基本概念
教学 目标 1．理解磁动势和磁阻的概念。
2．掌握磁路的欧姆定律。
重点 磁路的欧姆定律。
难点 磁路的欧姆定律的应用。
教法 理实一体化
教学设备 教学平台、虚拟实验室、实验室
教学 环节 教学活动内容及组织过程 个案补充

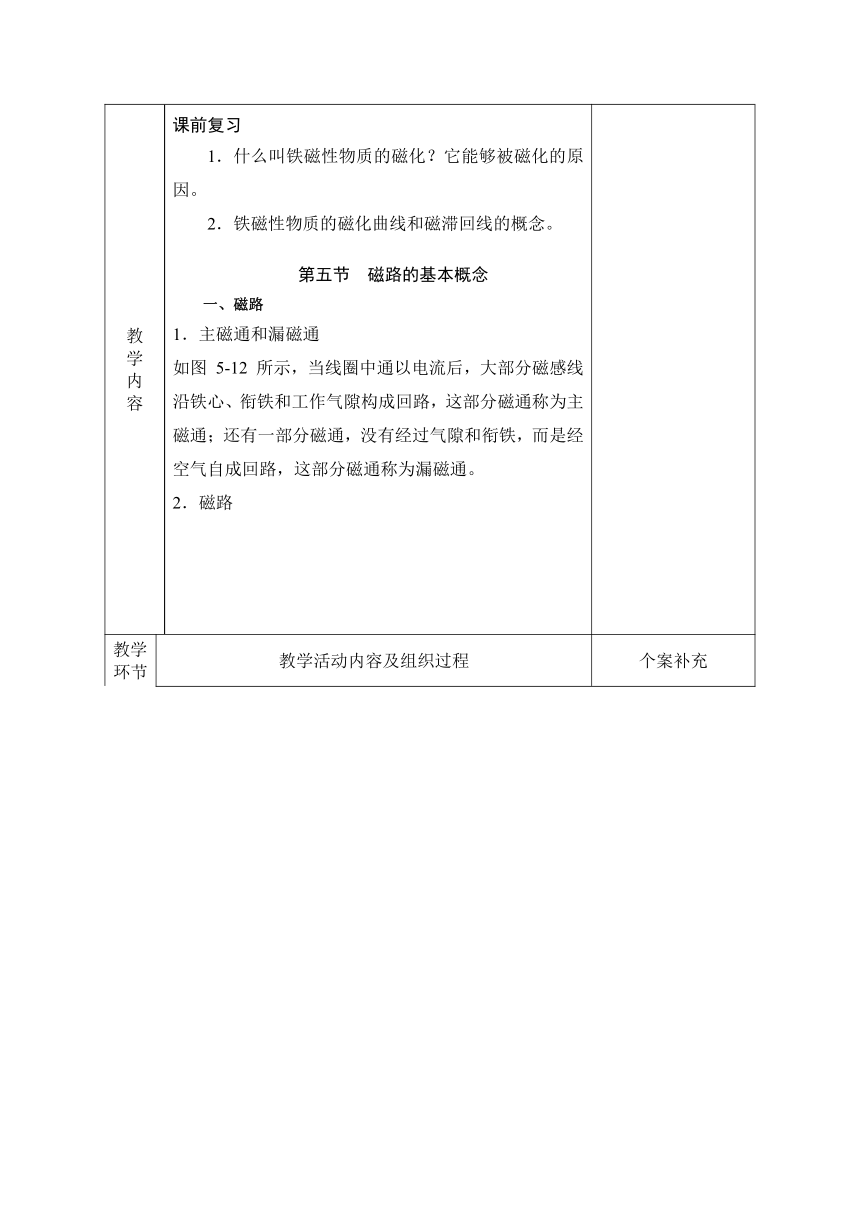

教 学 内 容 课前复习 1．什么叫铁磁性物质的磁化？它能够被磁化的原因。 2．铁磁性物质的磁化曲线和磁滞回线的概念。 第五节 磁路的基本概念 一、磁路 1．主磁通和漏磁通 如图 5-12 所示，当线圈中通以电流后，大部分磁感线沿铁心、衔铁和工作气隙构成回路，这部分磁通称为主磁通；还有一部分磁通，没有经过气隙和衔铁，而是经空气自成回路，这部分磁通称为漏磁通。 2．磁路
教学 环节 教学活动内容及组织过程 个案补充
教 学 内 容 (
图
5-12
　主磁通和漏磁通

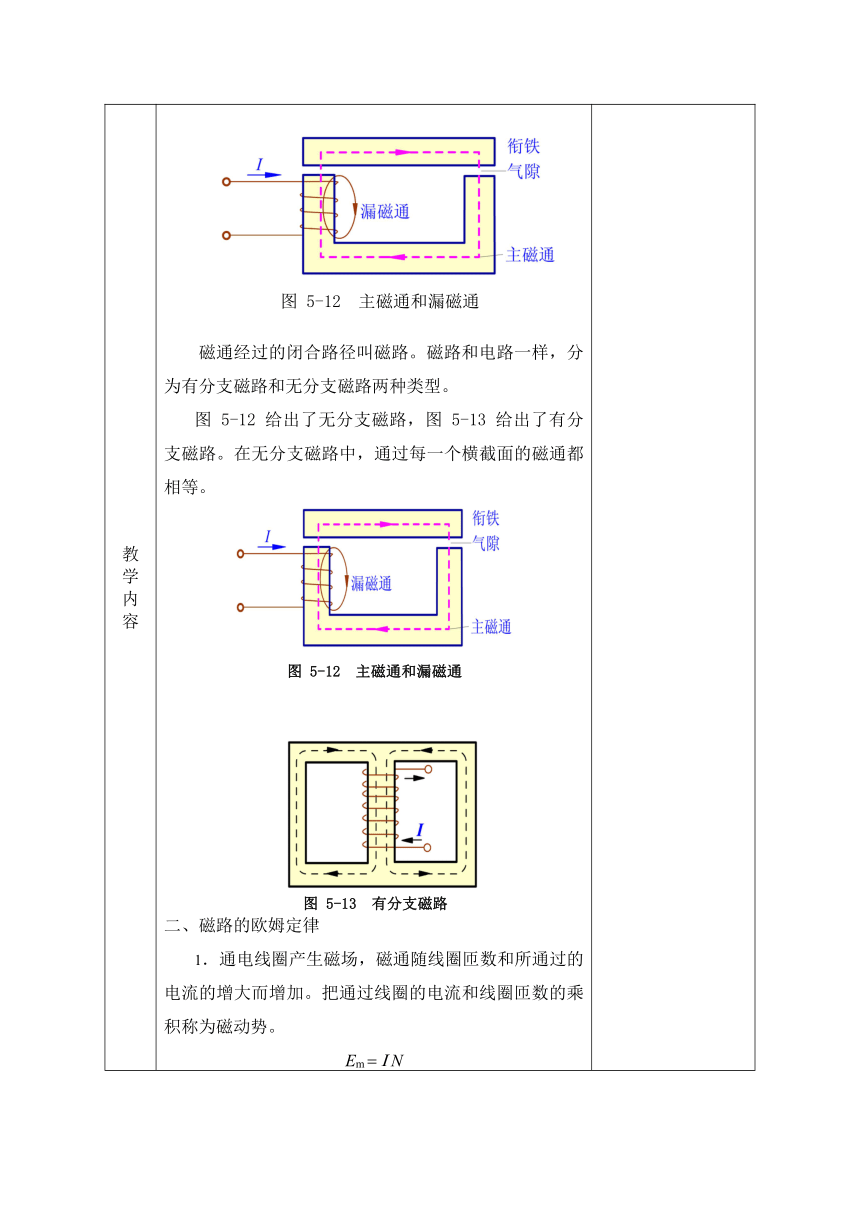

) 磁通经过的闭合路径叫磁路。磁路和电路一样，分为有分支磁路和无分支磁路两种类型。 (
图
5-12
　主磁通和漏磁
通
)图 5-12 给出了无分支磁路，图 5-13 给出了有分支磁路。在无分支磁路中，通过每一个横截面的磁通都相等。 (
图
5-13
　有分支磁
路
) 二、磁路的欧姆定律 1．通电线圈产生磁场，磁通随线圈匝数和所通过的电流的增大而增加。把通过线圈的电流和线圈匝数的乘积称为磁动势。 EmN
教学 环节 教学活动内容及组织过程 个案补充
教 学 内 容 单位：安培（A） 磁阻 磁阻就是磁通通过磁路时所受到的阻碍作用，用 Rm 表示。磁路中磁阻的大小与磁路的长度 l 成正比，与磁路的横截面积 S 成反比，并与组成磁路的材料性质有关。因此有 式中，μ为磁导率，单位 H/m；长度 l 和截面积 S 的单位分别为 m 和 m2 。因此，磁阻 Rm 的单位为 1/亨(H1)。由于磁导率μ不是常数，所以 Rm 也不是常数。 3．磁路欧姆定律 (1) 磁路欧姆定律 通过磁路的磁通与磁动势成正比，与磁阻成反比，即 上式与电路的欧姆定律相似，磁通 对应于电流 I ，磁动势 Em 对应于电动势 E ，磁阻 Rm 对应于电阻 R 。因此，这一关系称为磁路欧姆定律。 (2) 磁路与电路的对应关系 磁路中的某些物理量与电路中的某些物理量有对应关系，同时磁路中某些物理量之间与电路中某些物理量之间也有相似的关系。 图 5-14 是相对应的两种电路和磁路。
教学 环节 教学活动内容及组织过程 个案补充
教 学 内 容 (
图
5-14
　对应的电路和磁路
) 表 5-2 列出了电路与磁路对应的物理量及其关系 电 路磁 路电流I磁通电阻R lS磁通Rm＝lS电阻率磁导率电动势E磁动势Em＝I N电路欧姆定律IER磁路欧姆定律 =EmRm
板 书 设 计 一、磁路 二、磁路的欧姆定律 三、磁路欧姆定律
教后札记
