(共18张PPT)
磁生电
第二十章 第5节
奥斯特发现电流的磁效应后,许多科学家都在思索:既然电流能产生磁,那么磁能否产生电呢?
英国物理学家法拉第在10年中做了多次探索,1831年终于取得突破,发现了利用磁场产生电流的条件和规律。
  法拉第(Michael Faraday,
1791—1867),英国物理学家、化学家。
  在1821—1831年间,法拉第进行了多次实验,发现了电磁感应现象。
法拉第

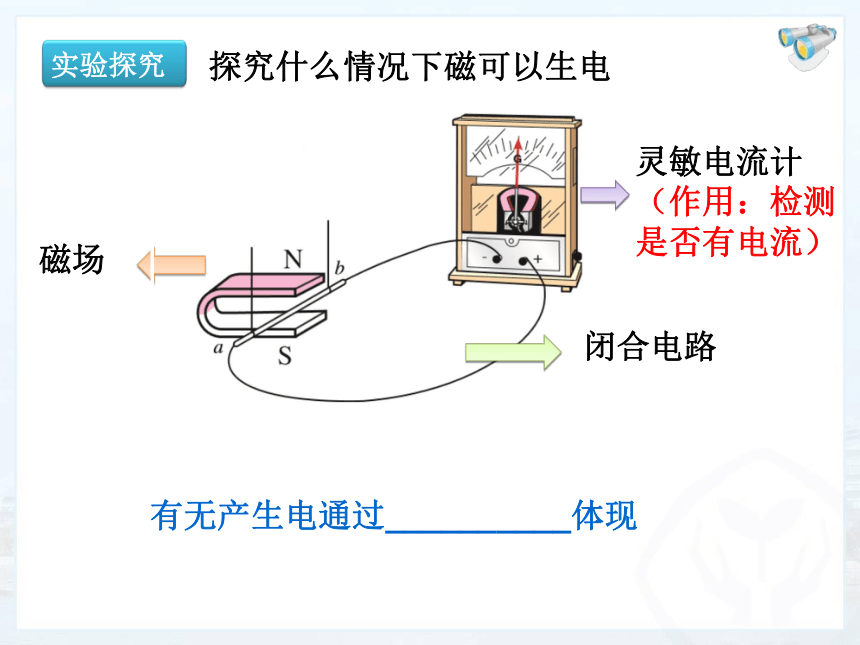

探究什么情况下磁可以生电
磁场
灵敏电流计(作用:检测是否有电流)
闭合电路
有无产生电通过__________体现
实验探究

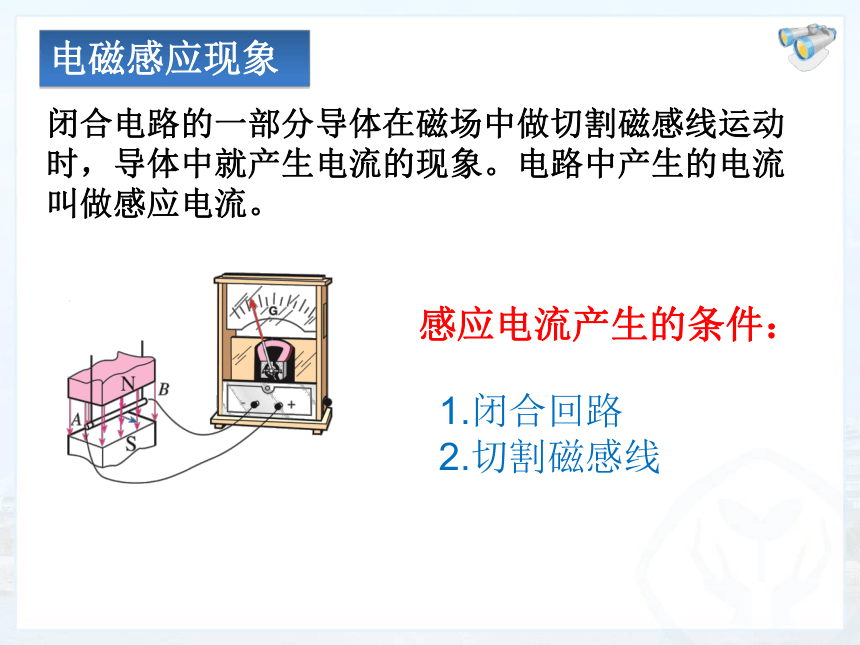

感应电流产生的条件:
闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流的现象。电路中产生的电流叫做感应电流。
电磁感应现象
1.闭合回路
2.切割磁感线

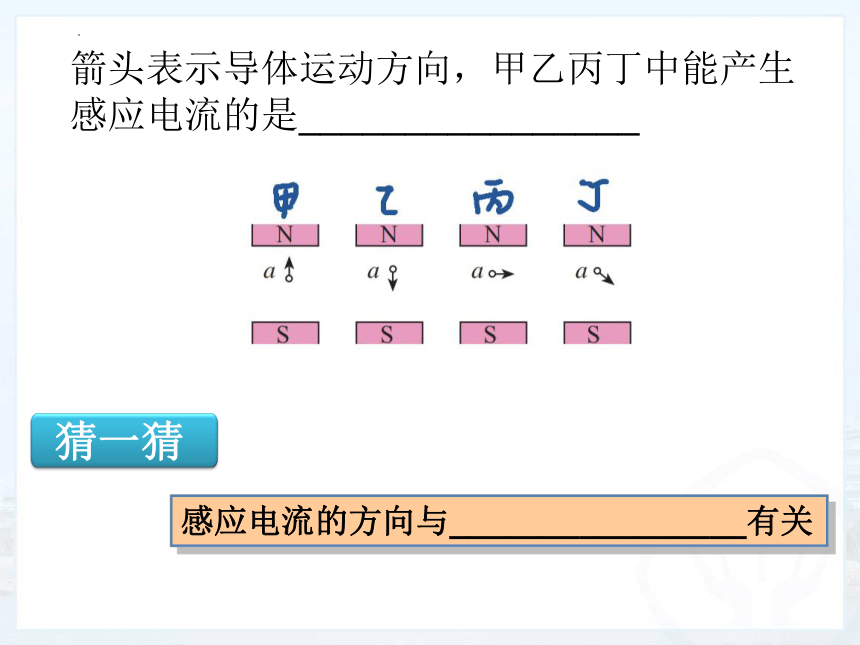

箭头表示导体运动方向,甲乙丙丁中能产生感应电流的是________________
感应电流的方向与________________有关
猜一猜

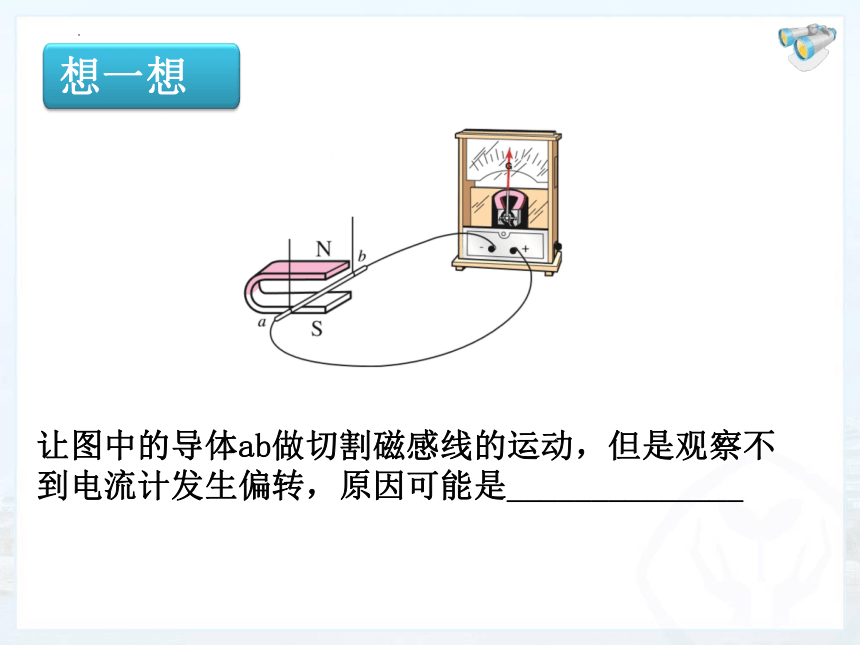

让图中的导体ab做切割磁感线的运动,但是观察不到电流计发生偏转,原因可能是______________
想一想
让图中的导体ab做切割磁感线的运动,但是观察不到电流计发生偏转,原因可能是______________
想一想
想一想
发电机
由转子和定子两部分组成

铜环
电刷
发电机的工作过程
当线圈在前半周转动时,电流表指针偏转,表明电路中产生了电流;当线圈在后半周转动时,切割磁感线方向相反,电流表指针偏转方向相反。
铜环
电刷
发电机
1.发电机的原理是__________________
2.发电机是将______能转化为_______能
发电机
若发光二极管交替发光,说明感应电流_______不断改变
二极管交替发光,说明产生的电流方向不停在改变。
交流发电机产生的电流是交变电流,简称交流。
在交变电流中,电流在每秒内周期性变化的次数叫做频率。
我国电网交流供电的频率是50Hz
1.每秒内电流周期性变化了____次
2.每个周期经历了_______s
3.每秒电流方向变化了_____次
话筒
1.结构:___________________________
2.话筒工作过程把_____信号转化为_____信号
3.对着话筒说话时,_______带动_____振动,线圈切割磁感线产生了__________
4.工作原理:________________________
话筒与扬声器
