电动机
第二十章 第４节
通电导线周围存在磁场，那它是不是也会受到其它磁场的作用力呢？
S
N
I
+
_
磁体间通过______相互作用
想想议议
金属导轨
直导体
+
-
闭合开关，观察现象
磁场对通电导线的作用
演示实验
闭合开关，原来静止在磁场中的导体发生运动。
金属导轨
直导体
+
-
磁场对通电导线的作用
演示实验
改变磁场方向，观察导体运动方向
金属导轨
直导体
+
-
磁场对通电导线的作用
演示实验
改变电流方向，观察导体运动方向
1.通电导线在磁场中要受到力的作用，力的大小与_______、_________有关
2.通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。
磁场对通电导线的作用
根据上述实验可得出的结论是：
电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。
电动机
2.电动机的构造：
1.电动机的原理：_____________

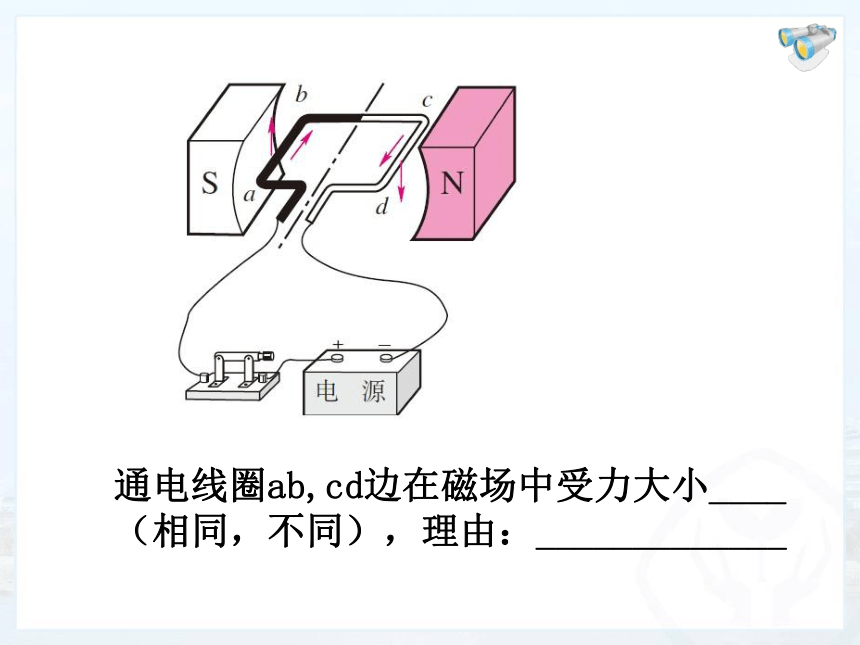

通电线圈ab,cd边在磁场中受力大小____（相同，不同），理由：_____________
若通电线圈ab边受到的力竖直向上，则cd受到的力____________（方向）
通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
F1=F2,忽略线圈重力，线圈在图中所示位置受力_______（是，否）平衡，线圈____（会，不会）停在该位置
当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
平衡位置：线圈平面与磁感线______（平行，垂直）
线圈靠惯性越过平衡位置后，磁场力作用的结果会使线圈_____（顺，逆）时针旋转。
通电线圈最后静止在平衡位置。
有什么办法使线圈持续转下去？
换向器：通过换向器可以使线圈中电流每半周改变一次。
两个
铜半环
电刷
换向器
换向器的工作原理
转轴
转轴
换向器=_______+___________
换向器的作用：在线圈转过_____位置时改变线圈电流方向
以下直流电动机通电后不转的原因可能是什么？
思考
1.用手轻拨线圈后转了起来__________________
2.轻压电刷的铜片后转了起来________________
3.两边各增加一个同名磁极后转了起来_________
4.将转轴来回拉动几次后转了起来______________
以下直流电动机通电后不转的原因可能是什么？
思考
扬声器
1.结构：______、______、_________
2.把____信号转化为____信号
3.通电后_____带动_____振动产生声音
4.原理：__________________________
5.扬声器内部____（需要，不需要）换向器
导体受到水平向右的力
判断甲乙丙中导体受力方向
刮漆包线
左端橡胶漆包线全部刮掉，右端只刮一半
想一想
