(共20张PPT)
家庭电路
第十九章 第１节
1.家庭电路中保险盒、电能表、总开关的安装顺序是______________________________
2.保险丝是用于家庭电路电流过大时，在较短时间内产生较多热量，将其熔断以起到保护电路的作用。所以保险丝的电阻应较_____(大，小），熔点应较_______（高，低）
家庭电路的安装顺序：进户线-电能表-总开关-保险装置-用电器
保险丝：
材料特点：电阻率大，熔点低
不能用铜丝或铁丝
串联在干路的火线上

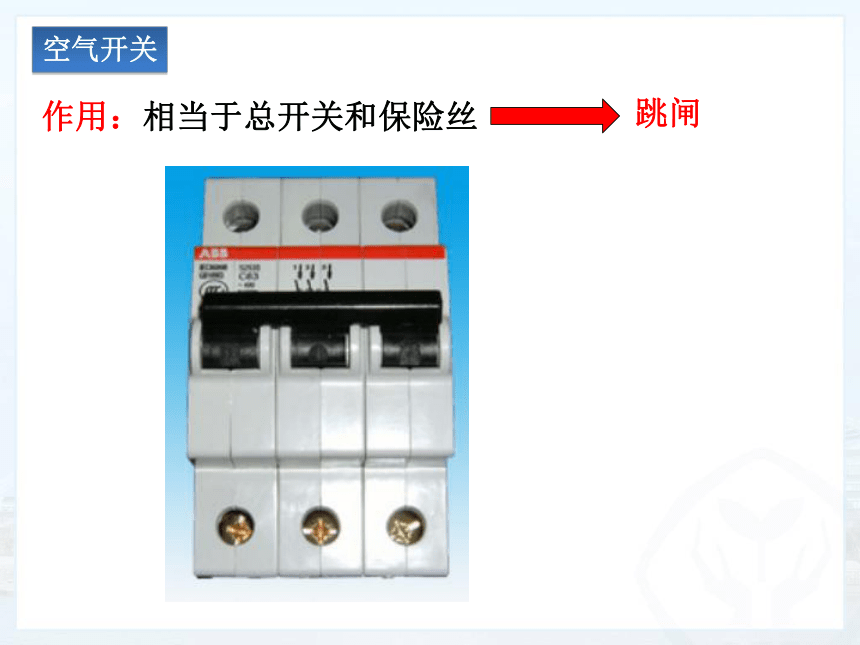

作用：相当于总开关和保险丝
空气开关
跳闸
漏电保护器
空气开关
漏电保护器的工作原理：

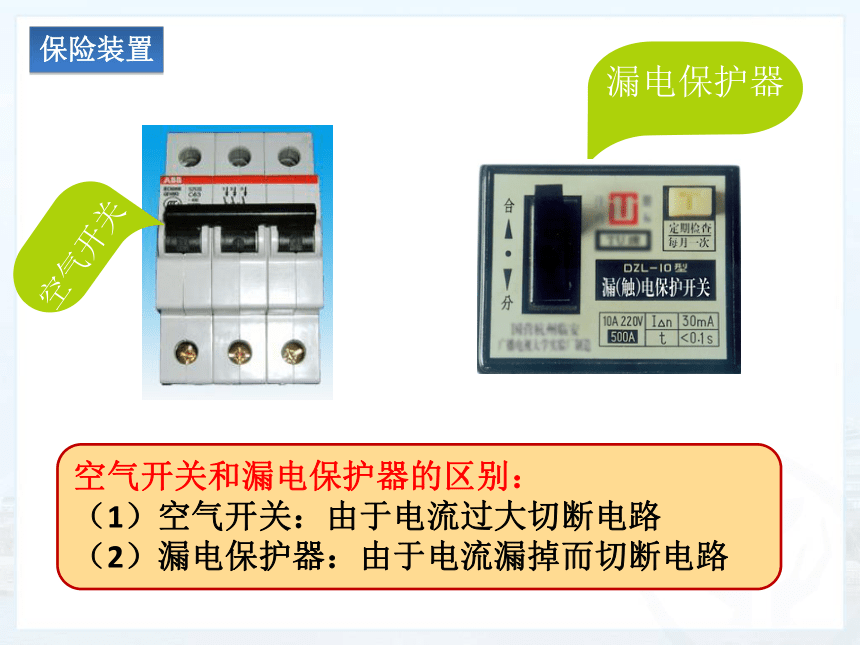

保险装置
漏电保护器
空气开关
保险装置
空气开关和漏电保护器的区别：
（1）空气开关：由于电流过大切断电路
（2）漏电保护器：由于电流漏掉而切断电路

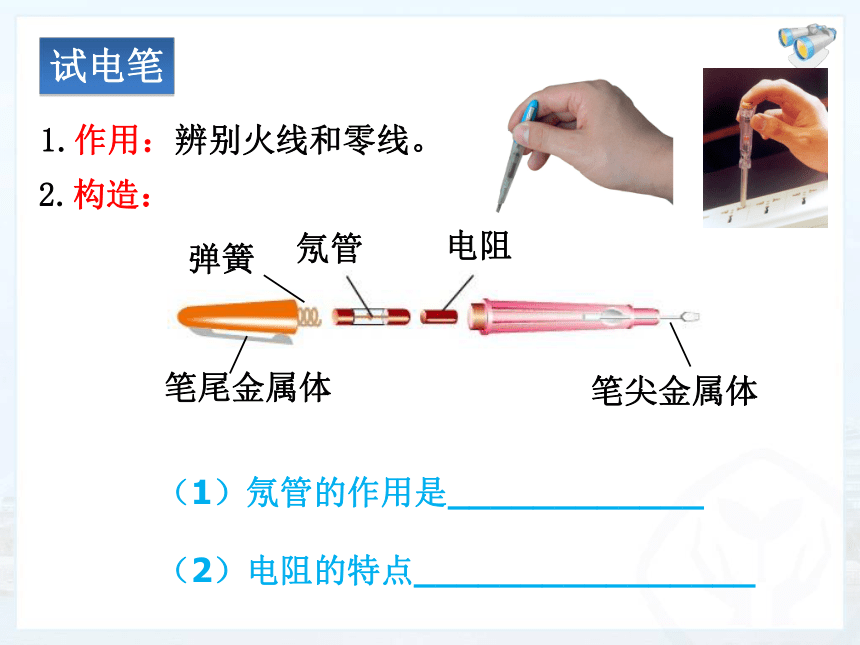

　　1.作用：辨别火线和零线。
　　2.构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
试电笔
（1）氖管的作用是____________
（2）电阻的特点________________
3.使用方法:

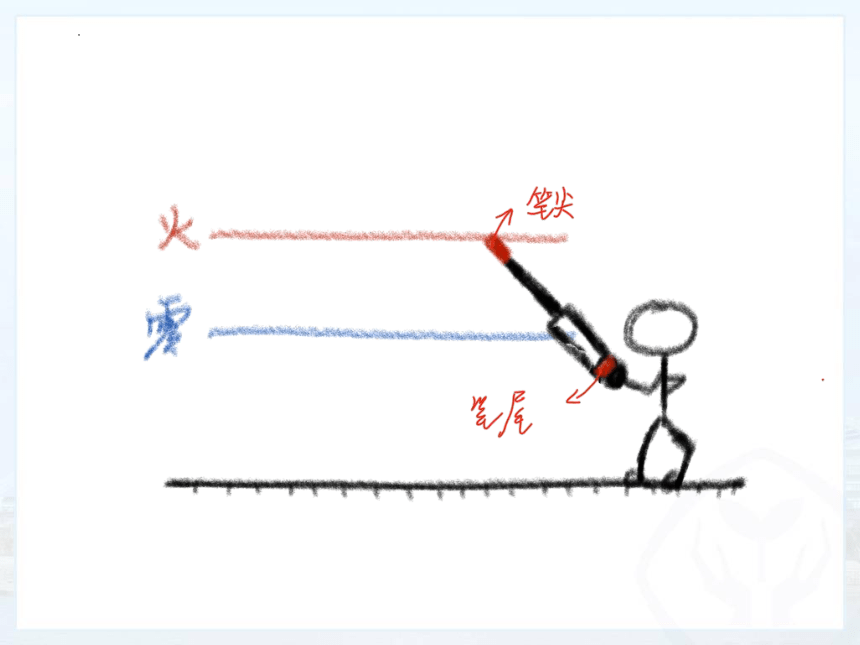

用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
甲
乙
图中会发生触电危险的是_____（甲，乙）
控制用电器的开关要连接在____（零，火）线和用电器之间，为什么？
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
两孔插座
三孔插座
火线
零线
接地
　　左零右火
　　左零右火上地
插座的连接方法
用电器金属外壳没有接地
火线
零线
接地
用电器金属外壳接地
火线
零线
接地
有金属外壳的用电器要接地
为什么金属外壳接地后漏电人就不会触电？
用电器金属外壳接地
火线
零线
接地
观察一下三脚插头有什么特点，为什么要这么设置？
　　卡口灯泡
螺丝口灯泡或螺旋灯泡
灯泡的连接方法
　　卡口灯泡
　　螺丝口灯泡
　　必须接零线
两条均可接零线和火线
　　必须接火线
灯泡的连接方法
侧零上火
火线
零线
地线
灯泡的连接方法
1.若无漏电保护器谁会触电？
2.漏电保护器可以保谁一命？
