电磁铁 电磁继电器
第二十章 第３节
线圈
铁芯
插入铁芯的通电螺线管称为电磁铁。
电磁铁
1.电磁铁有电流通过时有磁性，没有电流时失去磁性。即电磁铁的原理是________________________
2.插入铁芯的目的是_________，应采用______（软，硬）磁材料
电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效应，应该与_______有关。
线圈是主要部件，应该与线圈______有关。

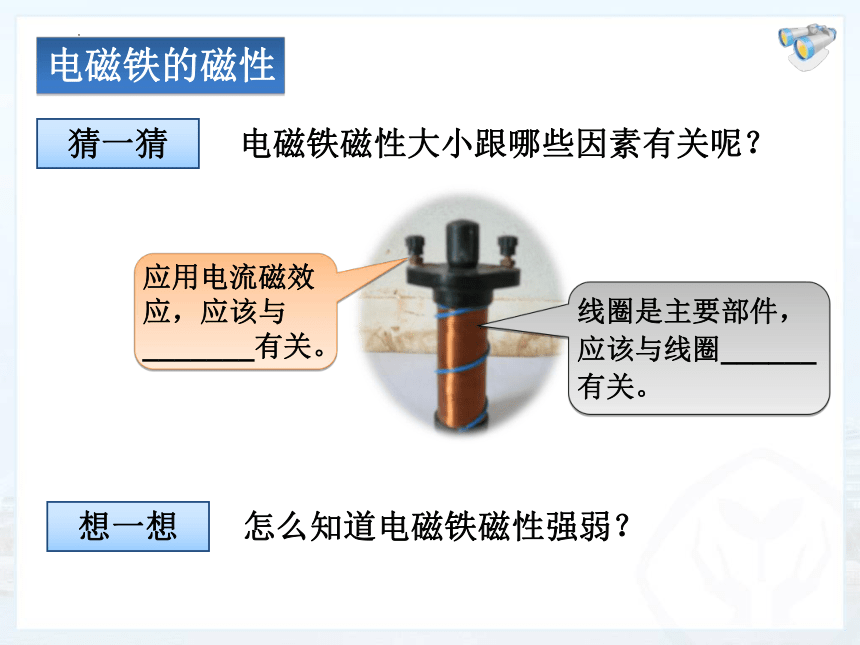

电磁铁的磁性
猜一猜
想一想
怎么知道电磁铁磁性强弱？
S
S
电磁铁的磁性
甲
乙
实验：
1.上面实验探究的是电磁铁磁性强弱与________的关系
2.电磁铁磁性较强的是_______,依据是_______，体现的研究方法是___________
结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。
3.由此可得的结论是____________
电磁铁的磁性

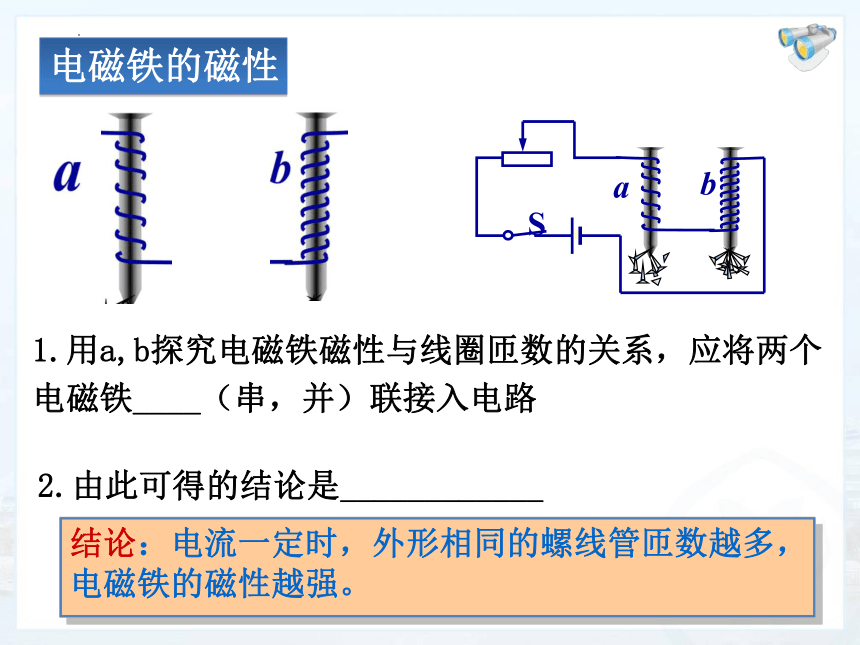

1.用a,b探究电磁铁磁性与线圈匝数的关系，应将两个电磁铁____（串，并）联接入电路
S
a
b
2.由此可得的结论是____________
结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
你觉得电磁铁有什么优点？
1.磁性有无可通过________来控制
2.磁性强弱可通过调节__________来控制
3.磁极可通过改变______来实现
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
电磁铁的应用
　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。
　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。
磁悬浮列车
电磁铁的应用
电磁铁的应用
电磁继电器
1．电磁继电器：电磁继电器就是利用电磁铁来控制工作电路的一种开关。
2．电磁继电器的构造
3．电磁继电器的工作原理
低压电源
低压控制电路
高压电源
高压工作电路
电磁继电器的工作原理：通过_____电路控制______电路
1.图中是一种水位自动报警器原理图。试说明它的工作原理。
2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
3．图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。
