(共34张PPT)
电流与电压和电阻的关系
第十七章 第１节

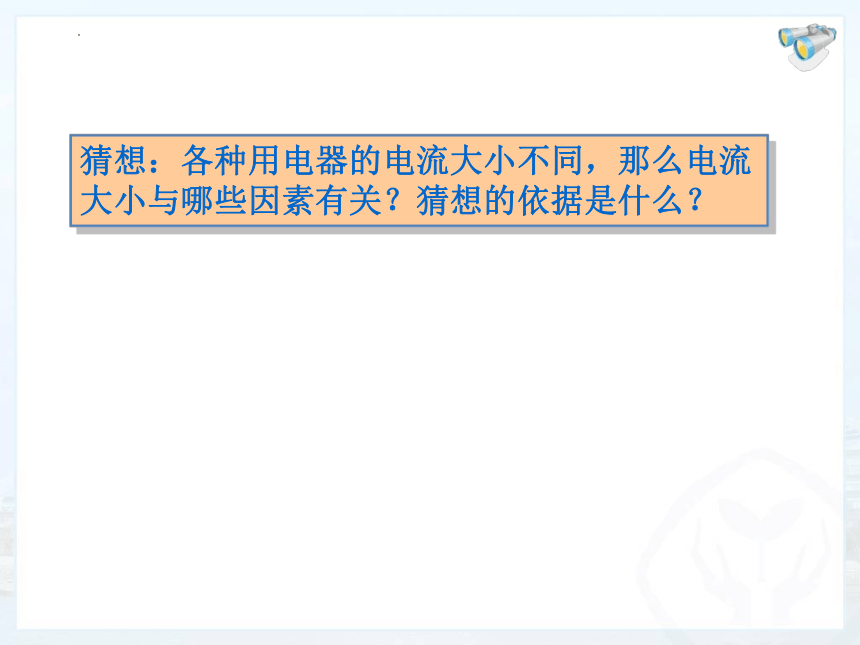

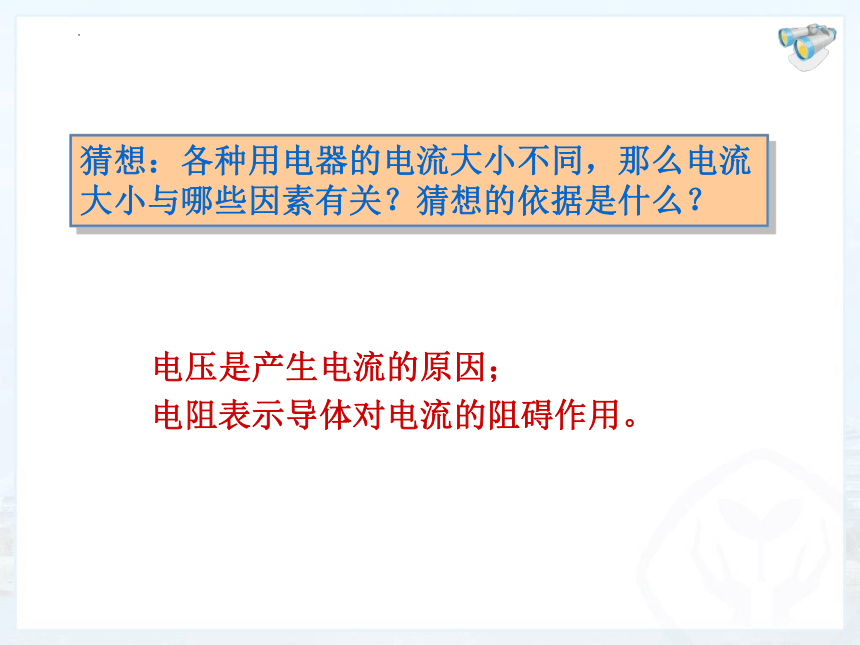

猜想：各种用电器的电流大小不同，那么电流大小与哪些因素有关？猜想的依据是什么？
猜想：各种用电器的电流大小不同，那么电流大小与哪些因素有关？猜想的依据是什么？
电压是产生电流的原因；
电阻表示导体对电流的阻碍作用。

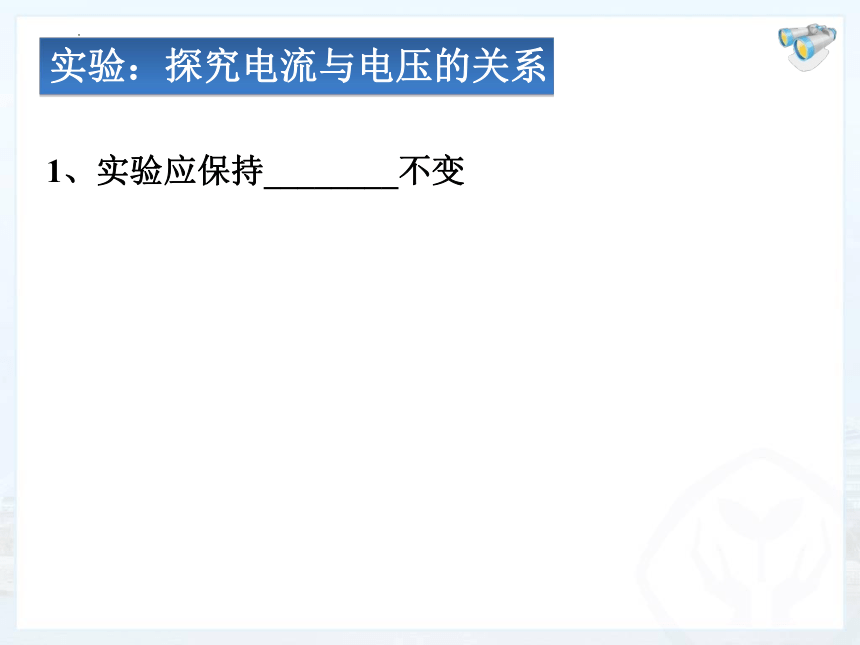

实验：探究电流与电压的关系
1、实验应保持________不变

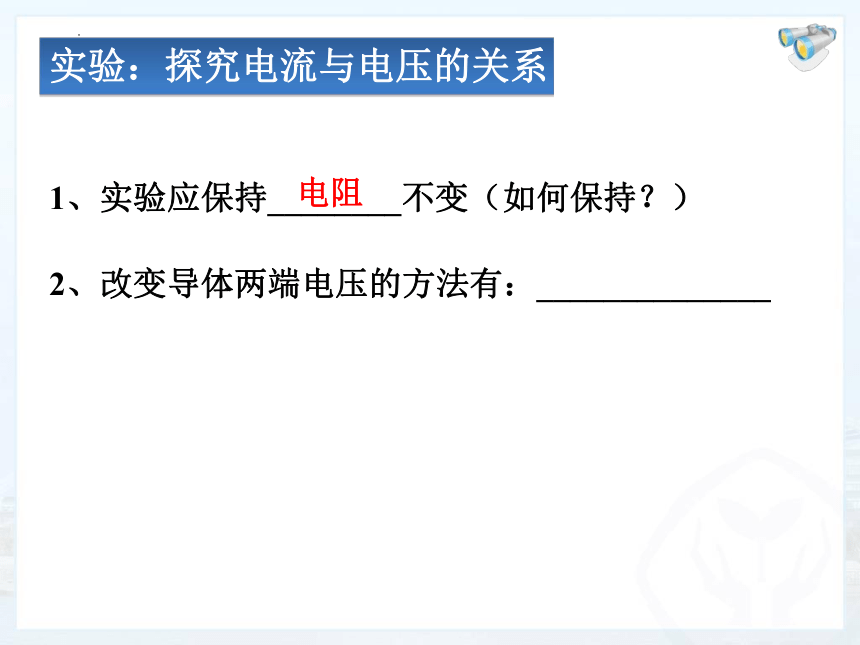

实验：探究电流与电压的关系
1、实验应保持________不变（如何保持？）
2、改变导体两端电压的方法有：______________
电阻

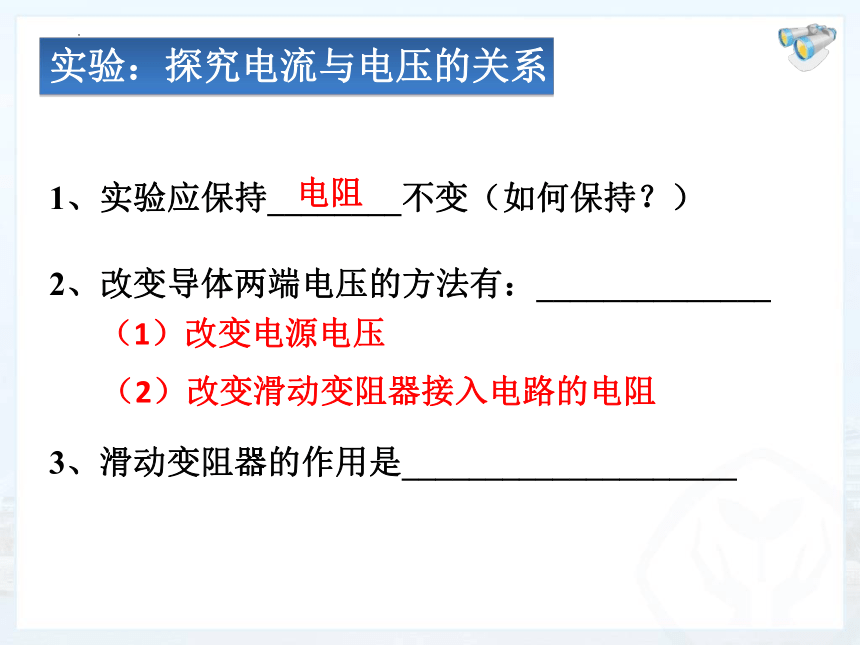

实验：探究电流与电压的关系
1、实验应保持________不变（如何保持？）
2、改变导体两端电压的方法有：______________
电阻
（2）改变滑动变阻器接入电路的电阻
（1）改变电源电压
3、滑动变阻器的作用是____________________

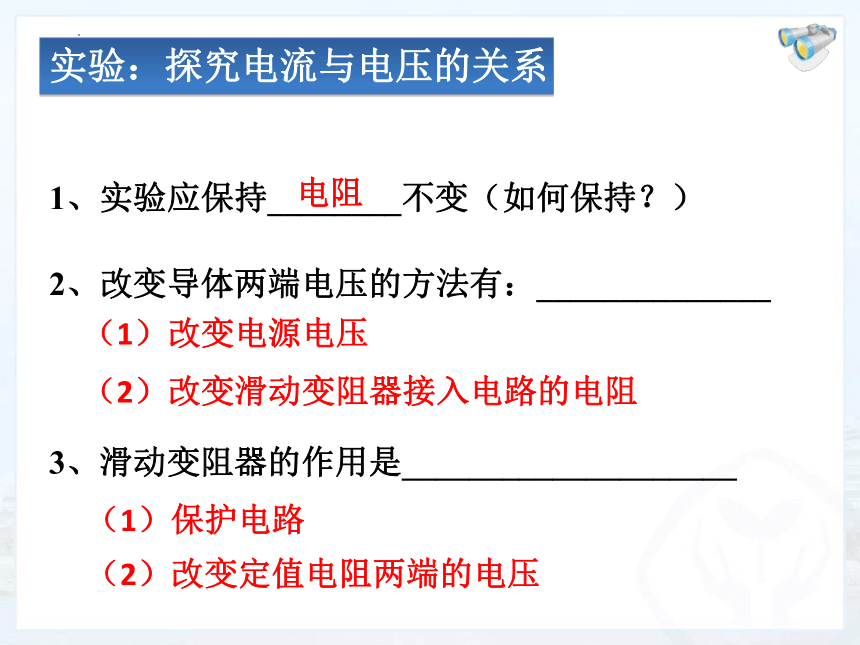

实验：探究电流与电压的关系
1、实验应保持________不变（如何保持？）
2、改变导体两端电压的方法有：______________
电阻
（2）改变滑动变阻器接入电路的电阻
（1）改变电源电压
3、滑动变阻器的作用是____________________
（1）保护电路
（2）改变定值电阻两端的电压

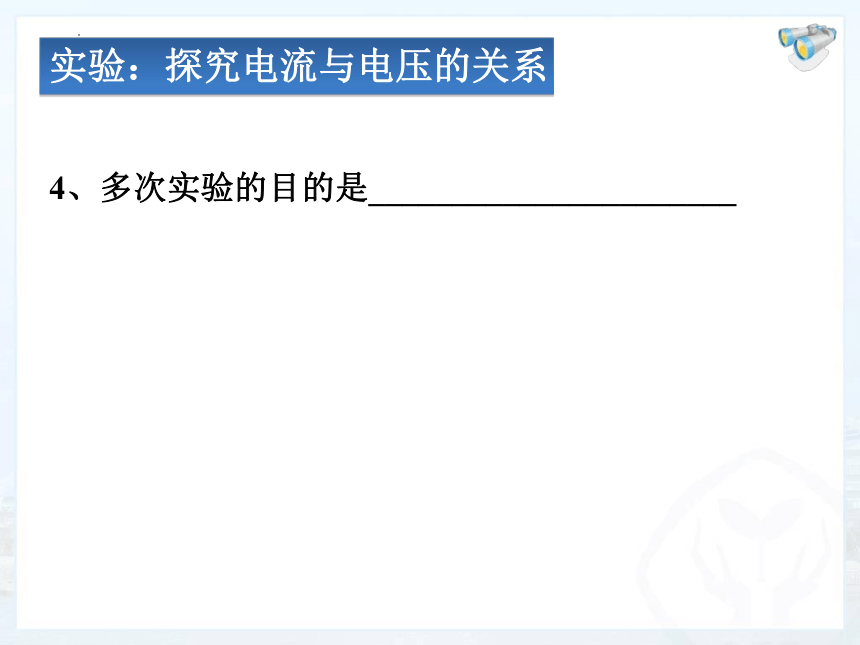

实验：探究电流与电压的关系
4、多次实验的目的是______________________

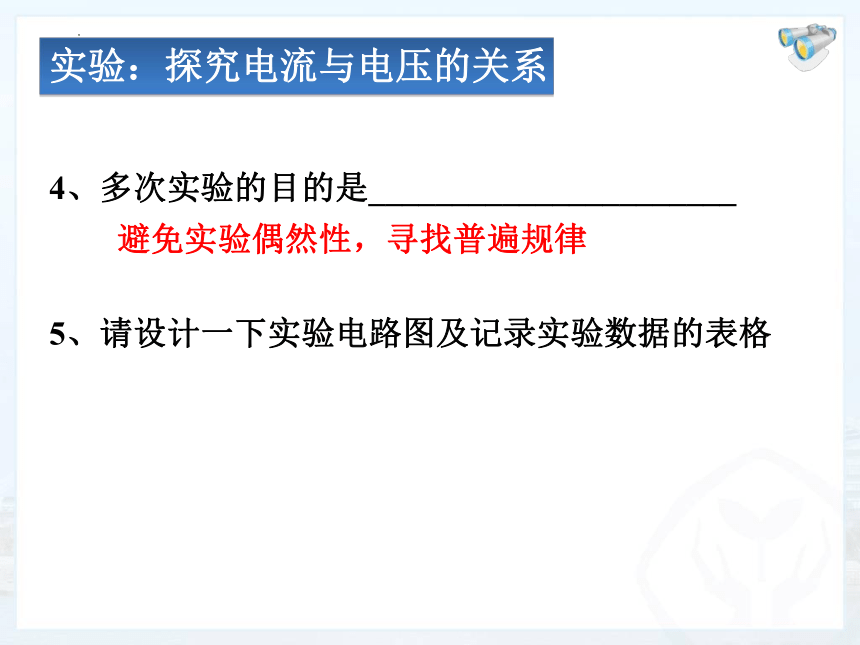

实验：探究电流与电压的关系
4、多次实验的目的是______________________
避免实验偶然性，寻找普遍规律
5、请设计一下实验电路图及记录实验数据的表格
A
V
R
R'
S
电路图

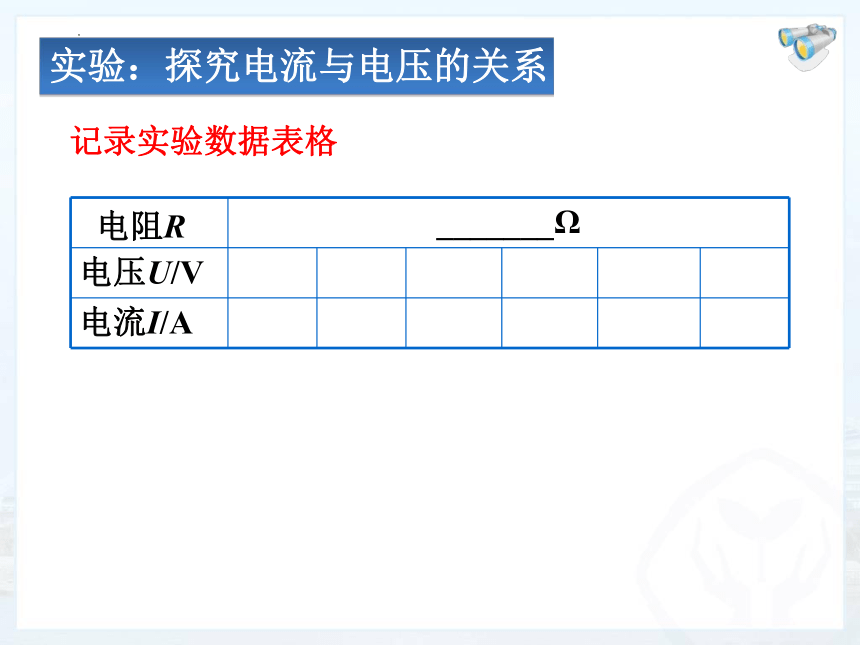

实验：探究电流与电压的关系
_______Ω
电压U/V
电流I/A
电阻R
　　记录实验数据表格

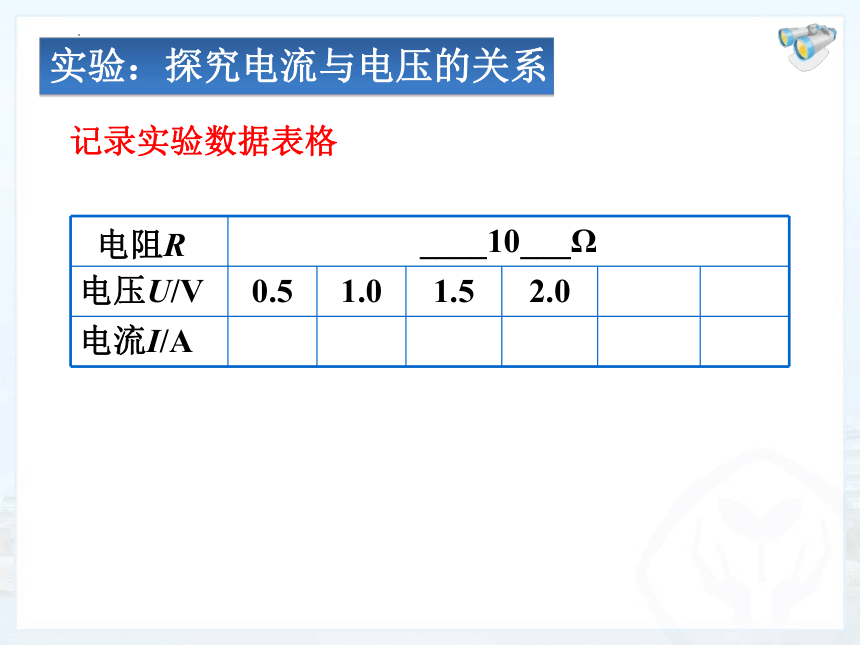

实验：探究电流与电压的关系
____10___Ω
电压U/V 0.5 1.0 1.5 2.0
电流I/A
电阻R
实验：探究电流与电压的关系
　　记录实验数据表格
实验：探究电流与电阻的关系
1、实验应保持________不变
实验：探究电流与电阻的关系
1、实验应保持________不变
电压
2、怎么改变导体电阻_____________
实验：探究电流与电阻的关系
1、实验应保持________不变
电压
2、怎么改变导体电阻_____________
更换阻值不同的定值电阻
3、完成一次实验后，要改变导体电阻，接下来应该_____________
实验：探究电流与电阻的关系
1、实验应保持________不变
电压
2、怎么改变导体电阻_____________
更换阻值不同的定值电阻
3、完成一次实验后，要改变导体电阻，接下来应该_____________
断开开关，更换不同阻值的定值电阻
4、滑动变阻器的作用是____________________
实验：探究电流与电阻的关系
1、实验应保持________不变
电压
2、怎么改变导体电阻_____________
更换阻值不同的定值电阻
3、完成一次实验后，要改变导体电阻，接下来应该_____________
断开开关，更换不同阻值的定值电阻
4、滑动变阻器的作用是____________________
（1）保护电路
（2）保持电阻两端电压不变
实验：探究电流与电阻的关系
5、多次实验的目的是______________________
实验：探究电流与电阻的关系
5、多次实验的目的是______________________
6、请设计一下实验电路图及记录实验数据的表格
避免实验偶然性，寻找普遍规律
A
V
R
R'
S
电路图
实验：探究电流与电压的关系
电压U __2____V
电阻R/Ω 5.0 10.0 15.0 20.0 25.0 30.0
电流I/A
记录实验数据
思考：用5Ω的电阻做完实验，取下5Ω电阻，换上10Ω电阻后闭合开关，接下来操作是____________调节时眼睛看着 表。
电压U __2____V
电阻R/Ω 5.0 10.0 15.0 20.0 25.0 30.0
电流I/A
记录实验数据
思考：用5Ω的电阻做完实验，取下5Ω电阻，换上10Ω电阻后闭合开关，接下来操作是___________________
调节时眼睛看着 表。
移动滑片，改变滑动变阻器接入电路中的电阻
电压
绘制图象
绘制图象
结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 。
正比
绘制图象
绘制图象
结论 ：在导体两端电压一定的情况下，通过导体的电流与导体电阻成 。
反比
实验：探究电流与电压的关系
1、该实验中自变量是________，因变量是________
2、如图甲为实验电路图，则a为__________，b为______(前两空均选填“电流表”或“电压表”)。
实验：探究电流与电压的关系
3、按要求连接好电路如下，连接电路时开关要_____，
滑动变阻器器滑片需移到最_____(左，右）端，目的是___________。在此实验中滑动变阻器的作用还有____________________________
实验次数 1 2 3 4
________ 1.0 1.5 2.0 2.5
电流I/A 0.10 0.15 0.20 0.24
实验：探究电流与电压的关系
4、记录实验数据的表格空缺处应填上__________
5、某同学想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说明理由。答：__________(选填“可行”或“不可行”)，理由：____________________。
实验次数 1 2 3 4
________ 1.0 1.5 2.0 2.5
电流I/A 0.10 0.15 0.20 0.24
实验：探究电流与电压的关系
4、记录实验数据的表格空缺处应填上__________
5、某同学想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说明理由。答：__________(选填“可行”或“不可行”)，理由：____________________。
灯丝的电阻随温度的升高而变大，无法控制电阻不变
实验：探究电流与电阻的关系
1、记录实验数据的表格空缺处应填上__________
2、上表数据得出导体中的电流I与导体的电阻R______（是，不是）成反比关系。没有得出正确结论的原因是在实验过程中_______________________________。
次数 ______ 电流I/A
1 2 0.40
2 4 0.32
3 8 0.25
实验：探究电流与电阻的关系
3、用5 Ω电阻完成实验后，断开开关，保持滑片P位置不变，用10 Ω的电阻替换5 Ω的电阻，闭合开关，接下来的操作是向______(选填“左”或“右”)移动滑片P，目的是____________________________。
思考：能否将I与R关系图像转化为直线？
能否将I-R图像转化为直线？怎么操作？
思考
I-1/R图像为直线
