串、并联电路中电压的规律
第十六章 第２节
L2
A
B
C
L1
　　设计实验电路并画出电路图。
探究串联电路电压的规律
猜想假设
设计实验
L1
L2
L1
L2

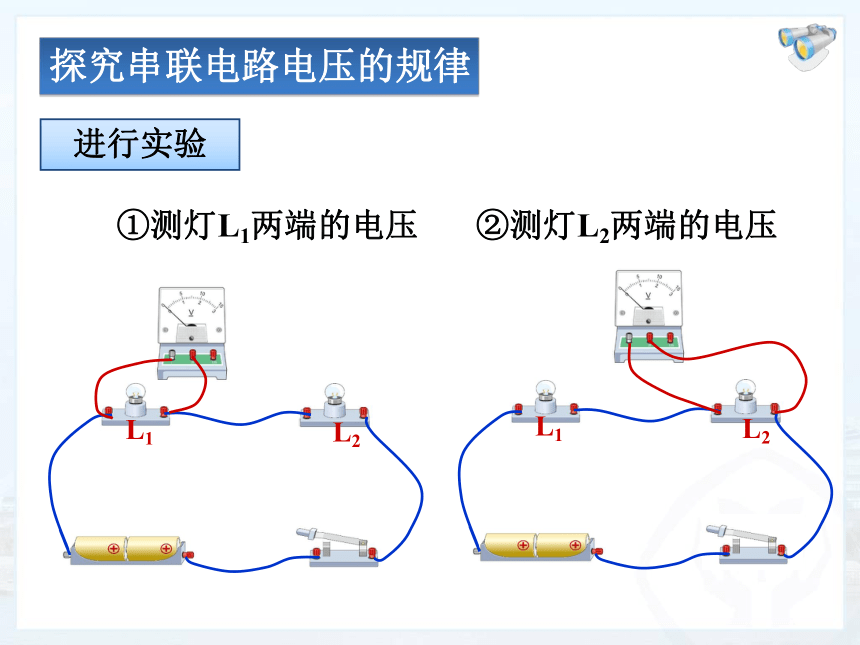

②测灯L2两端的电压
　　①测灯L1两端的电压
探究串联电路电压的规律
进行实验
L1
L2

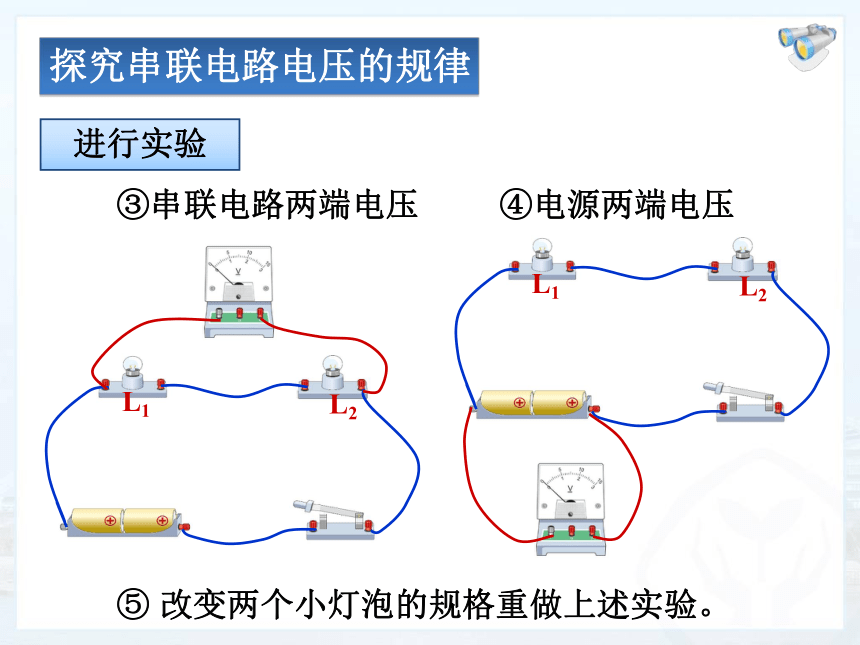

④电源两端电压
　　③串联电路两端电压
L1
L2
探究串联电路电压的规律
进行实验
　　⑤ 改变两个小灯泡的规格重做上述实验。
L1

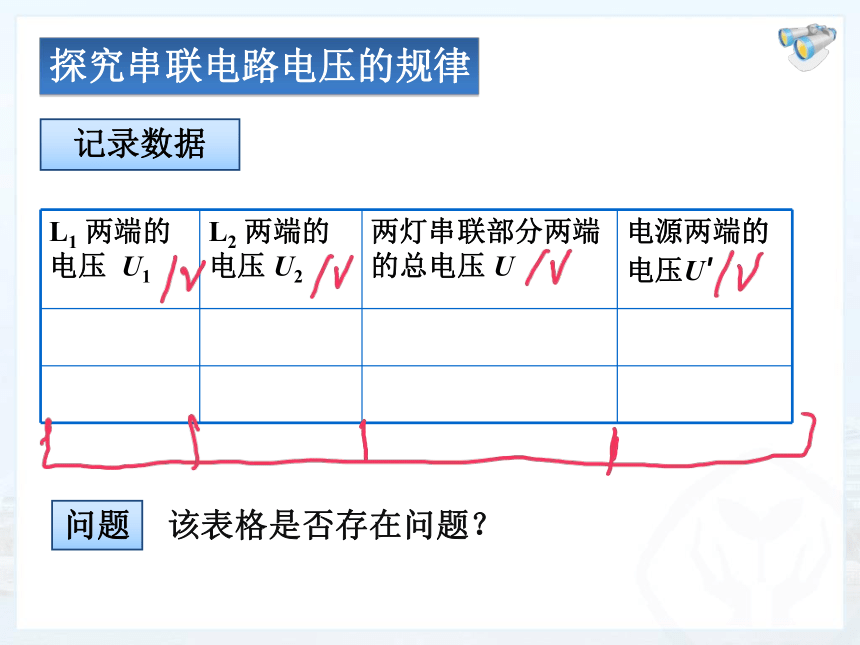

L1 两端的电压 U1 L2 两端的电压 U2 两灯串联部分两端的总电压 U 电源两端的电压U'
探究串联电路电压的规律
记录数据
问题
该表格是否存在问题？

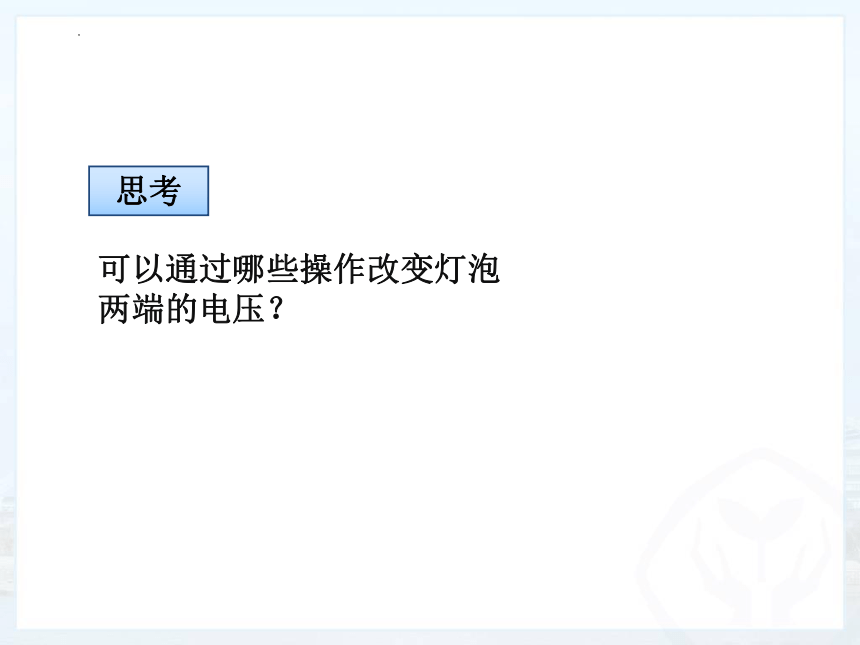

思考
可以通过哪些操作改变灯泡
两端的电压？

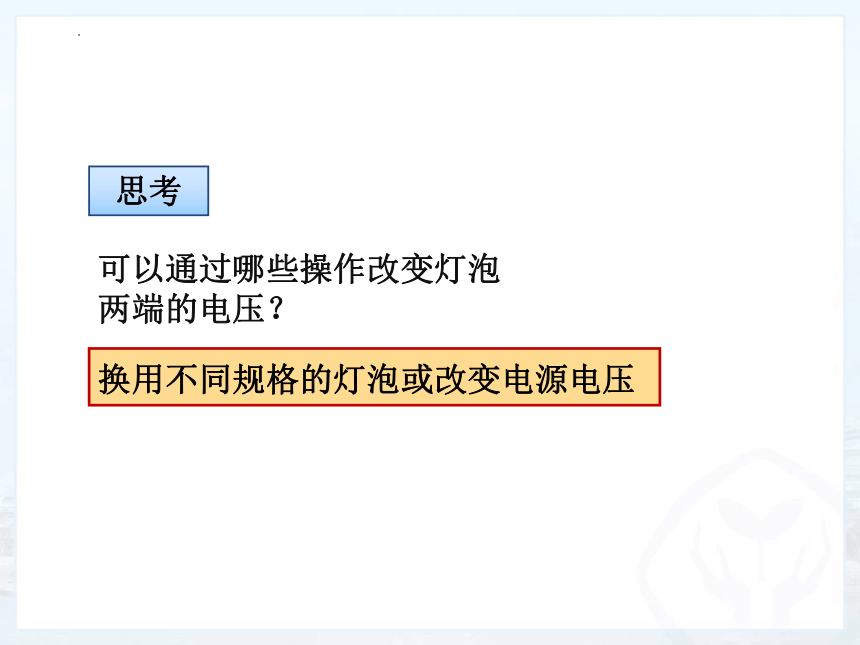

思考
可以通过哪些操作改变灯泡
两端的电压？
换用不同规格的灯泡或改变电源电压
　　电路图
L1
L2
探究并联电路电压的规律
设计实验
A
B
C
D
E
F
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
探究并联电路电压的规律
L2
S
L1
　　③ 电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
探究并联电路电压的规律
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
探究并联电路电压的规律
数据表格
思考
探究串并联电路电压规律实验中，
采用的灯泡规格相同好还是不同
好，为什么？
　　串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
结　论
探究串联电路电压的规律
并联电路总电压等于各支路两端电压。
U=U1=U2
L1
L2
U2
U1
U
探究并联电路电压的规律
结　论
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
灯泡断路，电压表_____（有或无）示数
问题
想想做做
灯泡断路，电压表_____（有或无）示数
问题
想想做做
　　电压表可以直接接在电源两端
