变阻器
第十六章 第４节

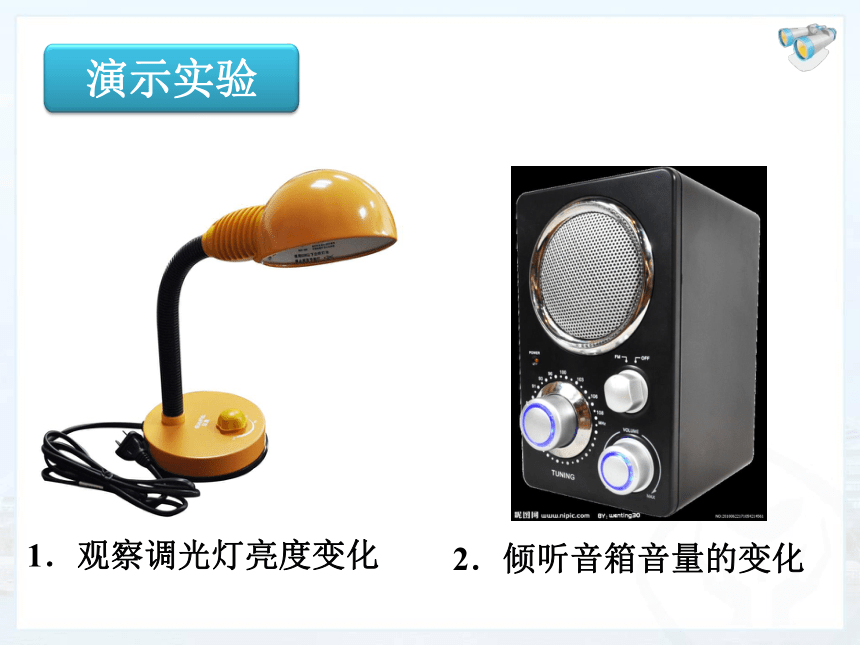

1．观察调光灯亮度变化
2．倾听音箱音量的变化
演示实验

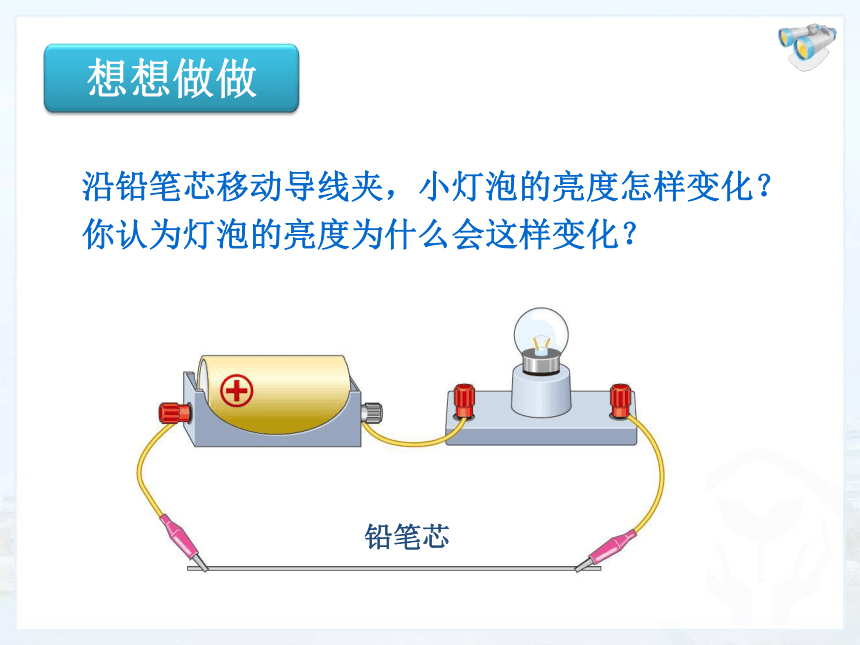

　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
　　你认为灯泡的亮度为什么会这样变化？
铅笔芯
想想做做
变阻器
　　滑动变阻器

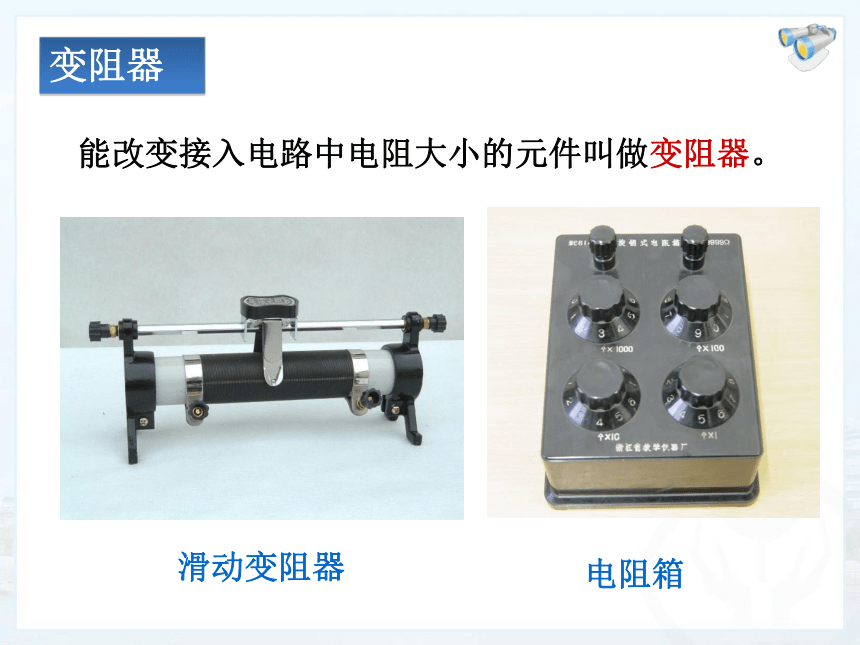

能改变接入电路中电阻大小的元件叫做变阻器。
电阻箱

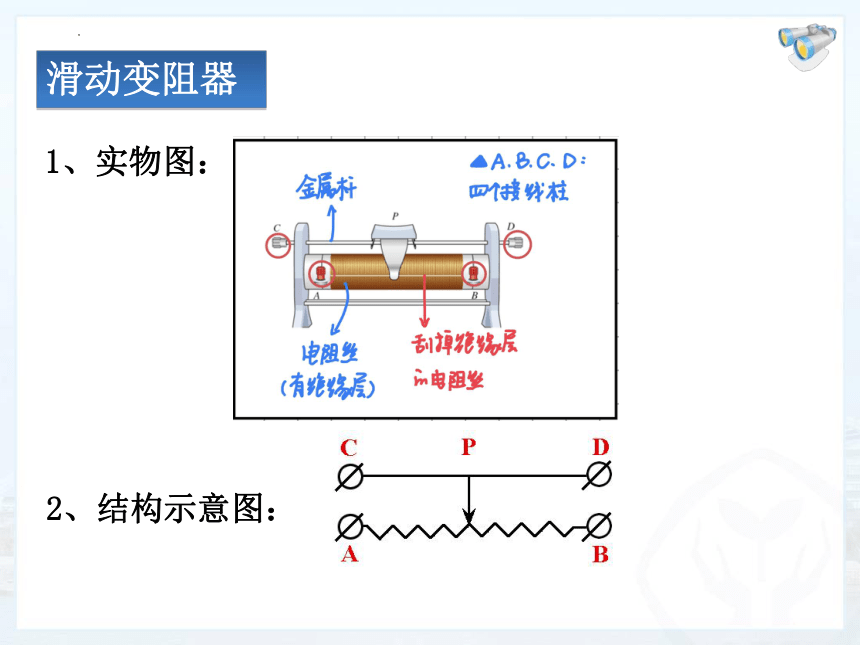

2、结构示意图：
　
1、实物图：
滑动变阻器
滑动变阻器

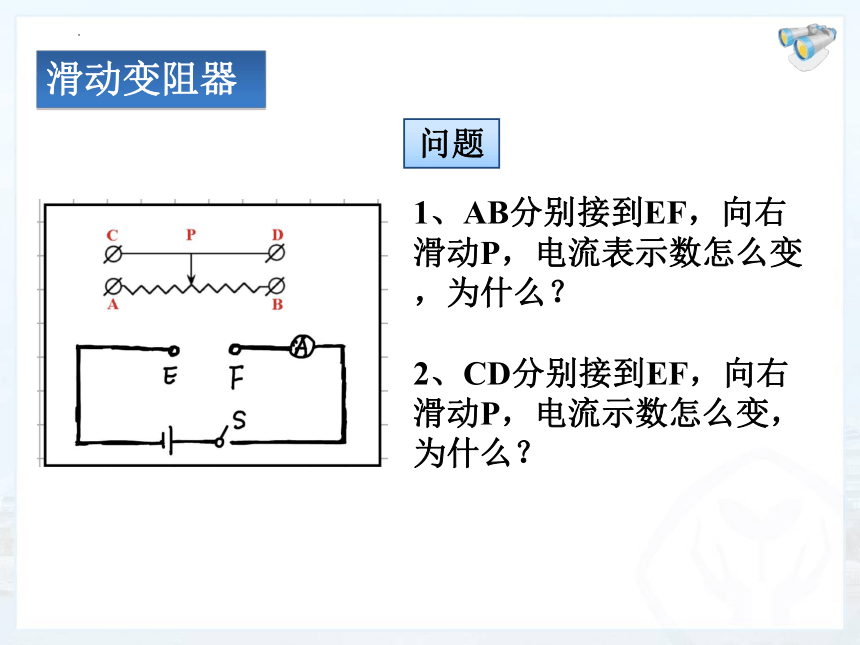

问题
1、AB分别接到EF，向右滑动P，电流表示数怎么变，为什么？
2、CD分别接到EF，向右滑动P，电流示数怎么变，为什么？
滑动变阻器
问题
1、AB分别接到EF，向右滑动P，电流表示数怎么变，为什么？
2、CD分别接到EF，向右滑动P，电流示数怎么变，为什么？
滑动变阻器接入下面两个接线柱相当于定值电阻
滑动变阻器
问题
1、AC分别接到EF，向右滑动P，电流表示数怎么变，为什么？
2、AD分别接到EF，向右滑动P，电流示数怎么变，为什么？
滑动变阻器
问题
1、BC分别接到EF，向右滑动P，电流表示数怎么变，为什么？
2、BD分别接到EF，向右滑动P，电流示数怎么变，为什么？
滑动变阻器
思考
要使滑动变阻器能改变电路电流，应该串联还是并联？你判断的依据是什么？
滑动变阻器的使用要求：
要“一上一下”串联接入电路
滑动变阻器
滑动变阻器的原理：
通过改变接入电路电阻丝的长度改变接入电阻的大小
滑片越靠近下端接入的接线柱，接入电路的电阻越小
滑动变阻器
3、元件符号：
2、结构示意图：
　
1、实物图：
滑动变阻器
滑动变阻器
问题
此时接入电路的电阻为____（AB段还是BC段）
滑动变阻器
问题
甲乙两图滑动变阻器接入电路的情况是否相同？
滑动变阻器
问题
若闭合开关前滑片Ｐ滑到A端，闭合开关后会出现什么情况？
滑动变阻器的使用要求：
开关闭合前应接入最大电阻
滑动变阻器
滑动变阻器的作用：
1、改变电路中的电流大小
2、保护电路
　　
连通电路前应将滑片滑到_____（A，B）端
滑动变阻器
问题
滑动变阻器
滑动变阻器
问题
甲乙两个滑动变阻器的铭牌如图所示，将两变阻器组合接入电路后的铭牌变为___________________
　　能表示出阻值的变阻器。
旋钮式电阻箱
电阻箱
内部结构
电阻箱
问题
1、该电阻箱接入电路的电阻为_______
2、该电阻箱电阻的变化范围是_______
变阻器
　　滑动变阻器
电阻箱
优点
可以连续改变接入电路的电阻值
可以直接读出电阻阻值的大小
电位器
变阻器的应用
电位器
变阻器的应用
变阻器的应用
问题
滑片逆时针旋转时电流变大，则接入电路的接线柱是___________
汽车油量表原理
问题
1、油量减少，电流表示数怎么变？
2、R0在电路中的作用是____________
汽车油量表原理
问题
1、若将电流表换成电压表，可将其并在_____两端
2、若油量增多，电压表示数怎么变？
