第十七章第4节
欧姆定律在串、并联电路中的应用

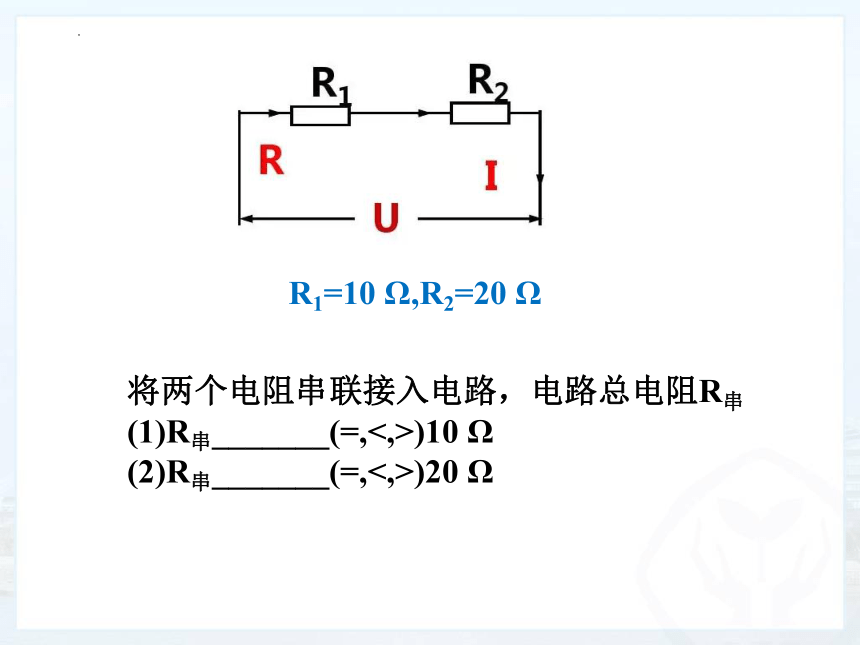

R1=10 Ω,R2=20 Ω
将两个电阻串联接入电路，电路总电阻R串
(1)R串_______(=,<,>)10 Ω
(2)R串_______(=,<,>)20 Ω

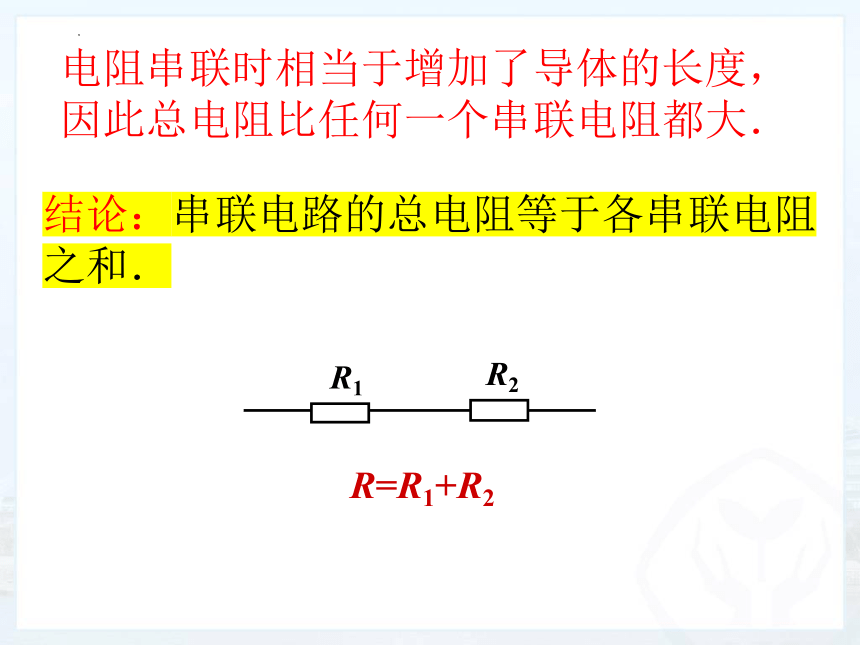

电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大．
R=R1+R2
R2
R1
结论：串联电路的总电阻等于各串联电阻之和．

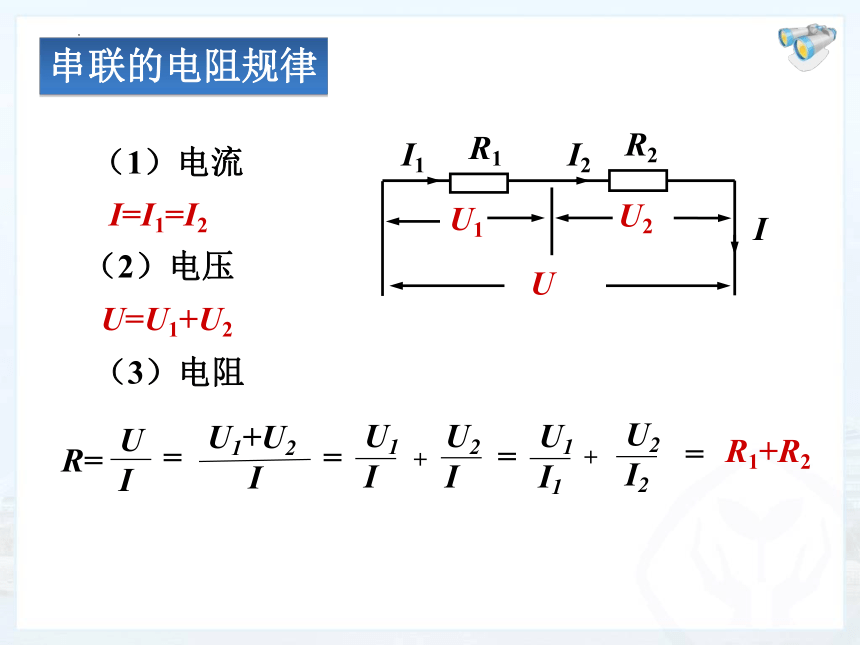

　　（1）电流
I=I1=I2　　
（2）电压
U=U1+U2
：
R2
U
I
R1
U1
U2
I2
I1
　　（3）电阻
　
U2
I2
R=
U
I
=
U1+U2
I
=
U1
I
+
U2
I
=
U1
I1
+
=
R1+R2
串联的电阻规律

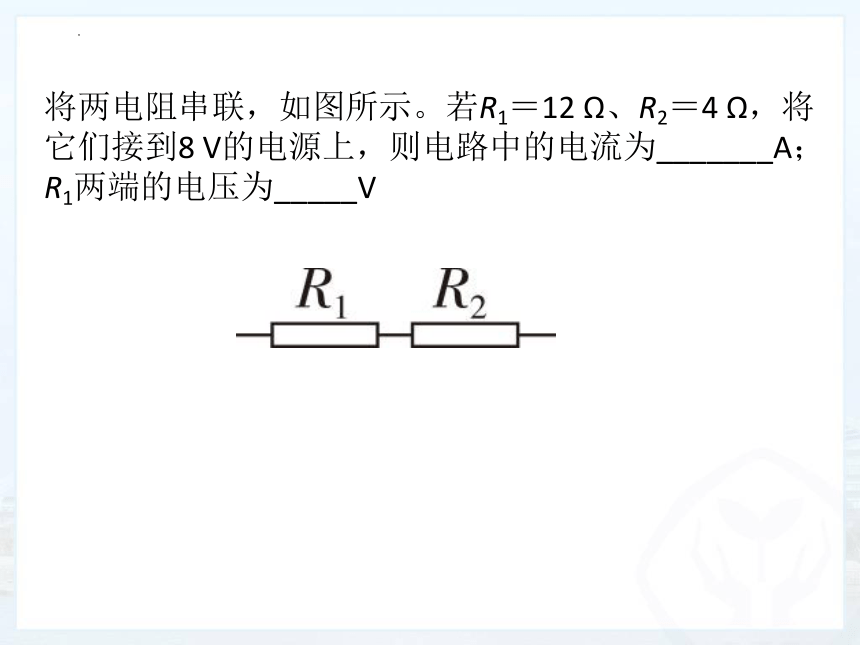

将两电阻串联，如图所示。若R1＝12 Ω、R2＝4 Ω，将它们接到8 V的电源上，则电路中的电流为_______A；R1两端的电压为_____V

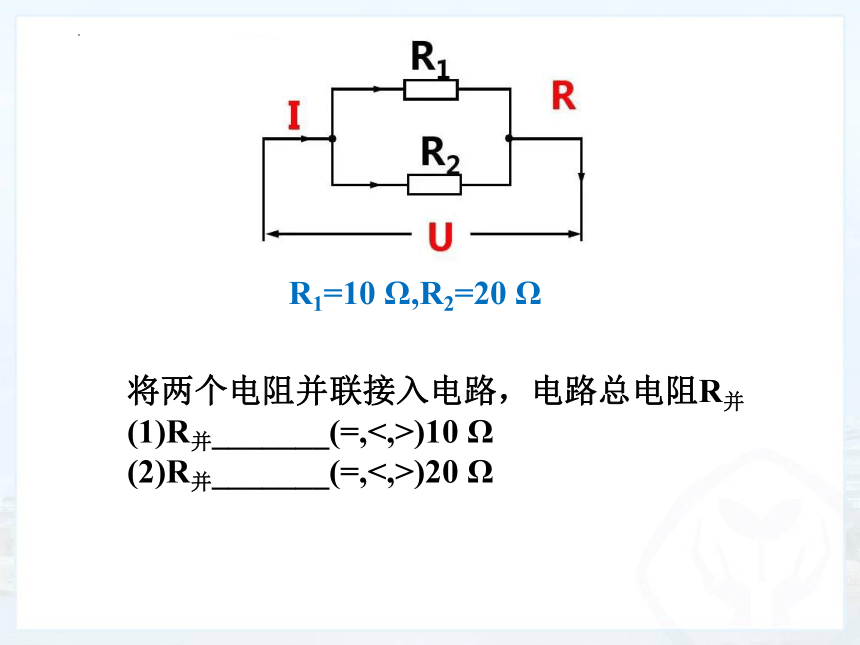

R1=10 Ω,R2=20 Ω
将两个电阻并联接入电路，电路总电阻R并
(1)R并_______(=,<,>)10 Ω
(2)R并_______(=,<,>)20 Ω
R2
R1
1
R1
=
+
1
R
1
R2
电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小．
结论：并联电路总电阻的倒数等于各并联电阻的倒数之和．
I1
I
I2
R2
R1
U

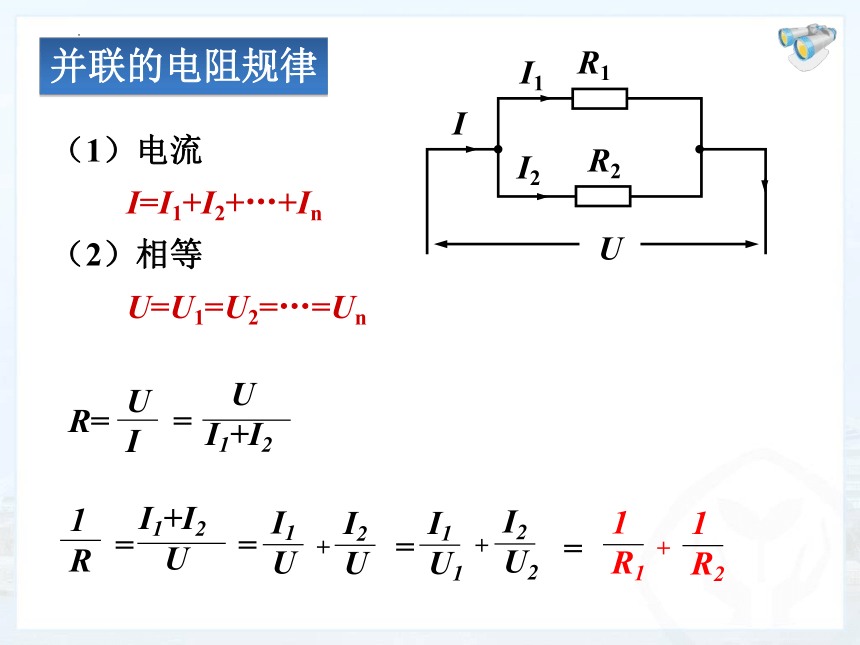

　　（1）电流
I=I1+I2+…+In
　　（2）相等
U=U1=U2=…=Un
并联的电阻规律
=
R=
U
I
U
I1+I2
1
R
=
+
=
=
+
I1+I2
U
I1
U
I2
U
I1
U1
I2
U2
=
1
R1
+
1
R2
n个相同的电阻R并联，总电阻：
将两电阻并联如图。若R1＝12 Ω、R2＝4 Ω，将它们接到12 V的电源上，电路的总电阻为___ Ω，电流表A2的示数是_____A
　　　
U1= I1R1、 U2= I2R2
I=I1=I2
U1： U2=R1:R2
：
R2
U
I
R1
U1
U2
I2
I1
串联分压规律
串联电路用电器分得的电压与电阻成正比
将两电阻串联如图。若R1＝12 Ω、R2＝4 Ω，两个电阻两端电压之比U1:U2=_______将它们接到16 V的电源上,R1两端的电压为_____V
I1
I
I2
R2
R1
U
并联分流规律
R2
R1
I1
I2
=
并联电路用电器分得的电流与电阻成反比
将两电阻并联如图。若R1＝12 Ω、R2＝4 Ω，流过两个电阻的电流之比I1:I2=______.将它们接到12 V的电源上，电流表A2的示数是_____A
如图所示，R1 =2Ω，滑动变阻器R2最大阻值为10 Ω，电路接在电压为6 V电路中。
（1）当滑片P滑到最右端时，流过R1的电流是多少？
（2）当滑片P滑到最右端时，电压表示数是多少？
（3）当电流表示数是0.6A时，滑动变阻器接入的电阻是多少？
A
V
R1
R2
S
P
如图所示，R2=20 Ω，电流表的示数为0.6 A，电压表的示数为12 V。
（1）R1的阻值；
（2）并联电路总电流I ；
（3）并联电路总电阻R。
R2
R1
A
V
某同学要把一个正常工作时阻值为15 Ω、电压为3 V的灯泡接在9 V的电源上，为使其正常工作，需给灯泡______联一只______Ω的定值电阻。
串
30
如图所示的电路中，当开关S闭合，滑片P向右移动时，电流表A的示数________， 电压表V1的示数________， 电压表V2的示数________。(均选填“变大”“变小”或“不变”)

变小
变小
变大
如图为某同学设计的高速公路收费站计重秤的原理图，其中R2为滑动变阻器，车重表是由__________(选填“电流表”或“电压表”)改装而成的。闭合开关S，当车重变大时，车重表的示数会________；R2两端的电压会________(后两空均选填“变大”“变小”或“不变”)。

电流表
变大
变小
如图所示是一种自动测定油箱内油面高度的装置。R是转动式变阻器，它的金属滑片P是杠杆的一端。
（1）油量表是由________表改装而成的
（2）油量越多，油量表示数越_____（大，小）
两定值电阻甲、乙的电压U与电流I的关系图像如图所示，则R甲______R乙(选填“>”或“<”)。将电阻甲、乙串联在电路中，两电阻的电压之比U甲∶U乙＝________，通过两电阻的电流之比I甲∶I乙＝________；若此时电路中的电流为0.2 A，则电源电压为_____V。
<
1∶2
1∶1
3
如图所示是导体A、B的I－U图像，由图像可知：

将A、B并联接在某电源两端，两导体的电压之比UA∶UB＝________；通过两导体的电流之比IA∶IB＝________；若该电源电压为3 V，则干路电流为________A。
如图所示的电路中，实验室常用的电压表V1、V2的指针位置相同，则电压表V1、V2的示数之比为________；两电阻两端的电压之比U1∶U2＝________，电阻之比R1∶R2＝________。

1∶5
1∶4
1∶4
如图所示，电路中的电流表均为实验室常用电流表，闭合开关S，两电流表指针偏转位置相同，则两电流表示数之比I1∶I2＝_______；R1与R2两端的电压之比U1∶U2＝_______；两电阻的阻值之比R1∶R2＝________。
5∶1
1∶1
1∶4
现有两个电阻R1和R2，且R1＜R2，把它们接到同一电源上，要使电路中电流最大，应该(　　)
A．只接入R1
B．只接入R2
C．R1和R2串联后接入电路
D．R1和R2并联后接入电路
小灯泡L的I－U图像如图所示，将小灯泡L与定值电阻R并联，如图所示。只闭合开关S1，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A，则通过小灯泡的电流为_________ A；电源电压为_____V；此时小灯泡L的阻值为_____Ω；定值电阻R的阻值为______Ω；与只闭合开关S1相比，电路的总电阻________(选填“变大”或“变小”)。

0.25
2
8
10
变小
串联 并联
电流 I=I1=I2 I=I1+I2
电压 U=U1+U2 U=U1=U2
电阻 R=R1+R2
特点 等流分压 U1:U2=R1:R2 等压分流
I1:I2=R2:R1
1
R1
=
+
1
R
1
R2
