资源简介

(共24张PPT)
电能 电功
第十八章 电功率
§18.1
电能相对于其他能源有哪些优点？
生产方便
应用广泛
运输便利
煤炭
石油
电能相对于其他能源有哪些优点？
生产方便
应用广泛
运输便利
煤炭
石油
一、电能
1、电能的来源：
风能转化为电能

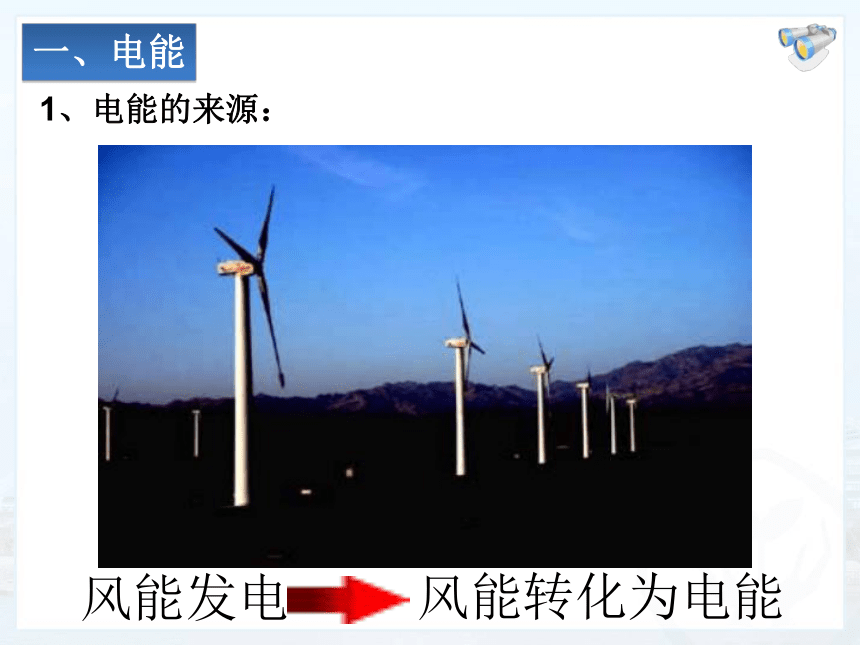

风能发电

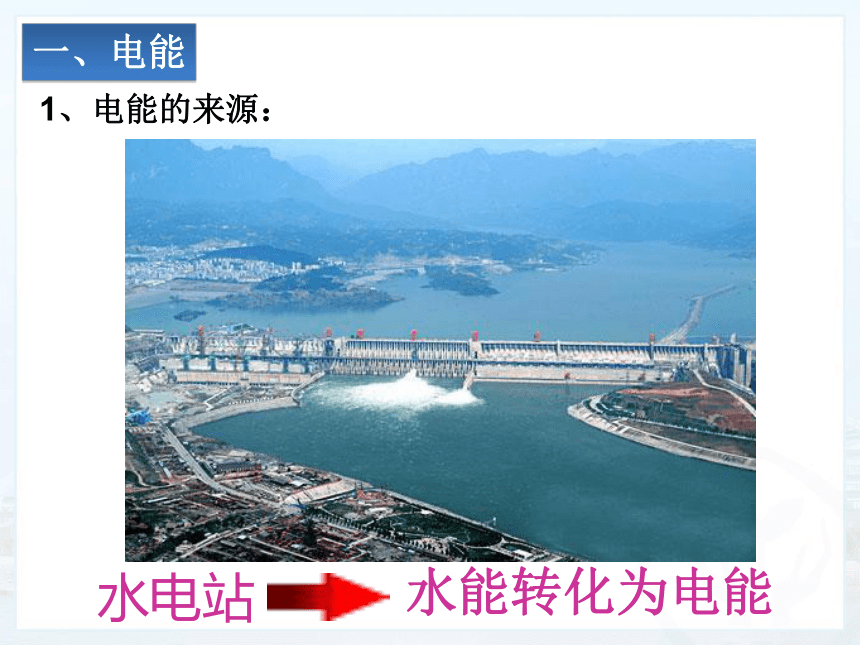

水电站
水能转化为电能
一、电能
1、电能的来源：

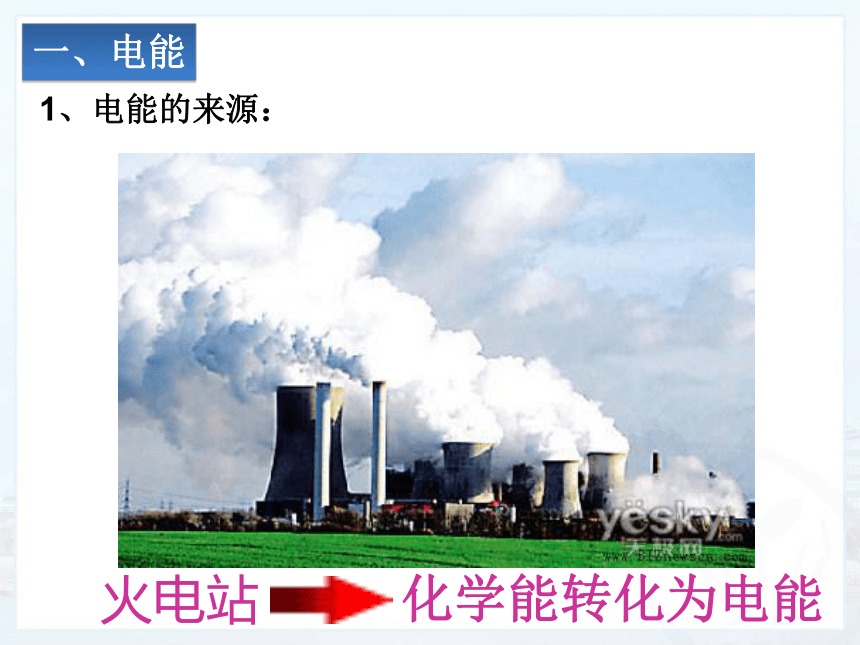

火电站
化学能转化为电能
一、电能
1、电能的来源：

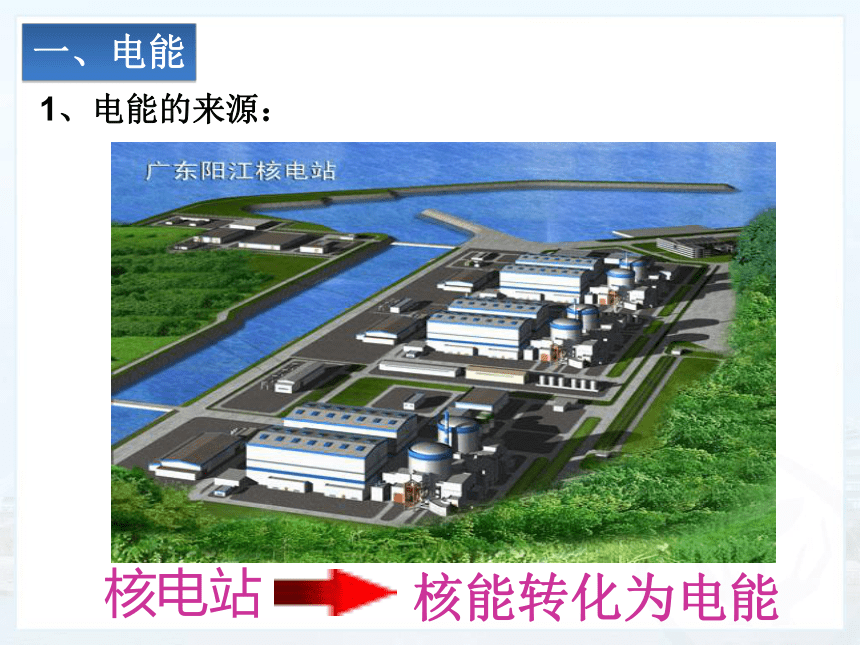

核电站
核能转化为电能
一、电能
1、电能的来源：

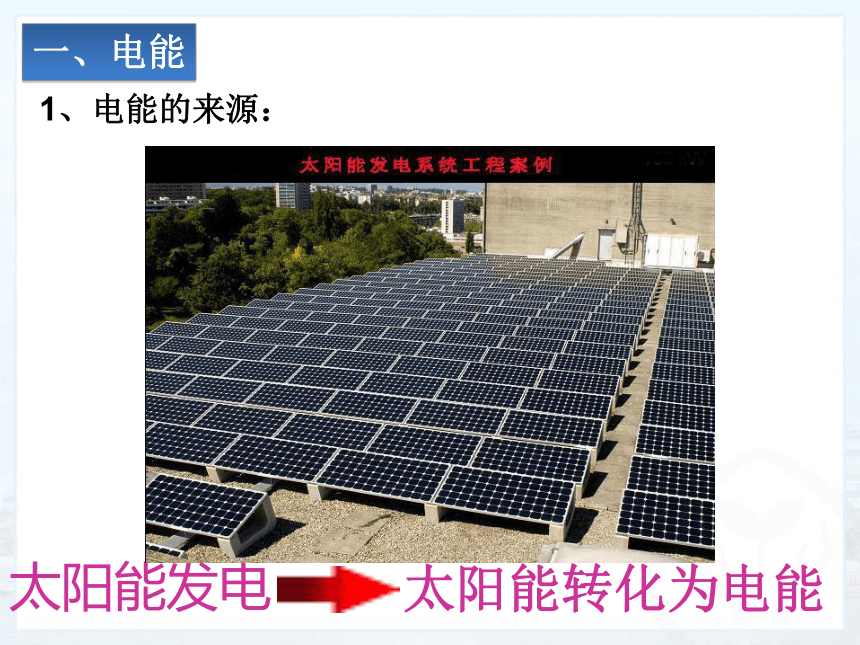

太阳能发电
太阳能转化为电能
一、电能
1、电能的来源：

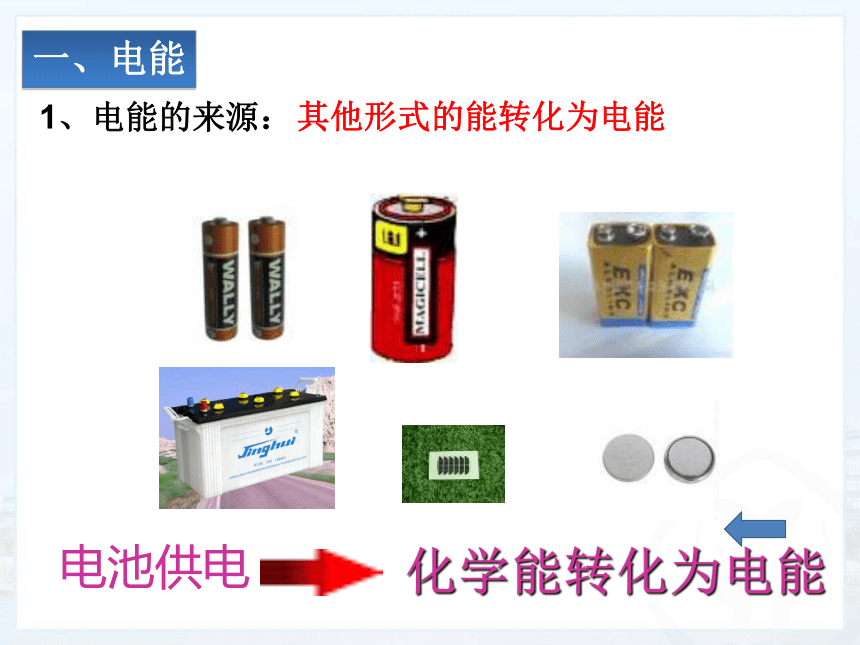

电池供电
化学能转化为电能
一、电能
1、电能的来源：
其他形式的能转化为电能
照明系列
一、电能
2、电能的利用：
电能→光能
加热系列
一、电能
2、电能的利用：
电能→热能
一、电能
2、电能的利用：
电动系列
电能转化成其他形式的能
电能→机械能
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
一、电能
思考：如何知道用电器工作时
有多少电能被转化呢？
3.单位
【主】焦耳（J）
常用：度
千瓦时 kW·h
　　 是测量用电器在一
段时间内消耗多少
电能的仪表。
二、电能的计量
1、工具：
电能表（电度表）
2、作用：
3、单位：
kW · h（度）
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
4、参数：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
二、电能的计量
5、种类：
二、电能的计量
电子式电能表
IC卡电能表
多费率电能表
。例：W＝561.6kWh-478.2kWh=83.4kWh
‰
①表盘上的读数以KW·h为单位
②最后一位是小数位
③一段时间内的电能为这段时间结束时和起始时的示数之差
二、电能的计量
6.读数：
下面是小李家某月电费发票，请计算后完成填空。
地址 × × × 户名 × × ×
电表表号 105658603 电价类别 居民照明
月初 1530.7 月末 1580.7
用电（KWh） 电费（元）
单价（元/度） 0.6 收费员 × × ×
居民电费发票 2011年1月31日
练一练
50
30
以后注意节约用电呀!
1度（1KW·h）电的作用
电脑工作约5小时
采掘原煤约100Kg
电炉炼钢约1.6Kg
洗衣机工作约2.7小时
电车行驶约0.85千米
灌溉农田约330平方米
19
问题
这是一个什么物理过程？
电
能
转化
其他形式的能
类比
推理
？
做功
转化
机械能
内能
做功
电流做功
　　2．实质：电能转化为其他形式的能的过程就是电流做功的过程。
　　1．定义：有多少电能发生了转化就说电流做了多少功即电功。
三、电功（ W ）
转化
其他形式的能
电流做功
500J
500J
500J
　　3．计算：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
　　大量事实与研究表明：电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
三、电功（ W ）
4．导出公式：
W = UIt
I =
U
R
W = I2Rt
W =
U2
R
t
条件：纯电阻电路
　变形：
U=W/（It）
I=W/（Ut）
t=W/（UI）
W=UIt
=220V× 0.35A× 1800s
=1.386×105J
答：通电30min，电炉铁消耗了1.386×105J的电能。
例题1：一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
解：
I=350mA=0.35A, t= 30min =1800s.
作业
1.将一只电熨斗接在220V的电路中，通过的电流为2A，通电10min，电流做了多少功？消耗了多少电能？
3.一把电烙铁接在220V的电路中，1h消耗电能是1.98×105J，求通过的电流。
2．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
4.将阻值为10Ω的电阻接在电压为6V的电路中，通电1min，电流做功多少？
