安全用电
第十九章 生活用电
§19.3
是否人体一接触到电就称为触电？

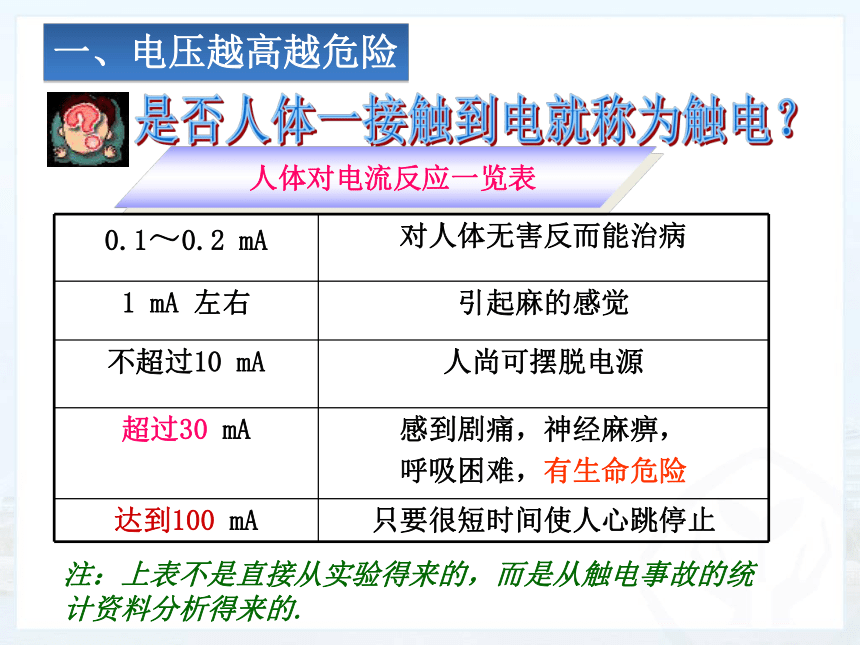

人体对电流反应一览表
0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
不超过10 mA 人尚可摆脱电源
超过30 mA 感到剧痛，神经麻痹，
呼吸困难，有生命危险
达到100 mA 只要很短时间使人心跳停止
一、电压越高越危险
注：上表不是直接从实验得来的，而是从触电事故的统计资料分析得来的.

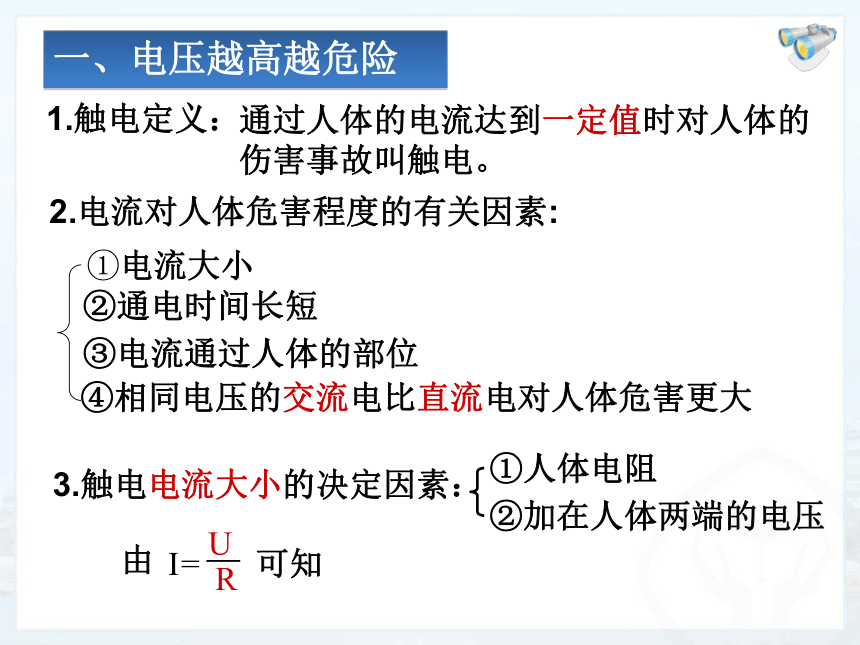

通过人体的电流达到一定值时对人体的伤害事故叫触电。
1.触电定义：
2.电流对人体危害程度的有关因素:
④相同电压的交流电比直流电对人体危害更大
①电流大小
②通电时间长短
③电流通过人体的部位
一、电压越高越危险
3.触电电流大小的决定因素：
①人体电阻
②加在人体两端的电压
U
=
I
R
由
可知

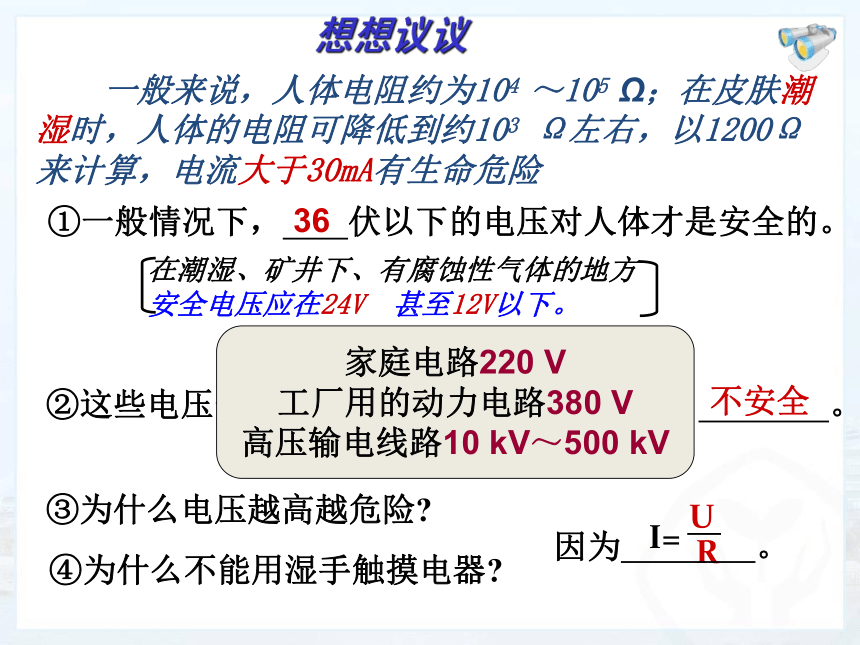

想想议议
一般来说，人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω左右，以1200Ω来计算，电流大于30mA有生命危险
①一般情况下， 伏以下的电压对人体才是安全的。
在潮湿、矿井下、有腐蚀性气体的地方安全电压应在24V 甚至12V以下。
36
②这些电压安全吗 。
家庭电路220 V
工厂用的动力电路380 V
高压输电线路10 kV～500 kV
不安全
③为什么电压越高越危险
④为什么不能用湿手触摸电器
U
=
I
R
因为　　　　。
人体同时接触火线、零线
人体接触火线、大地
1．低压触电
二、触电种类
一般家庭电路中的触电事故都是直接或间接与火线接触造成的。
双线触电
①定义：
②类型：
单线触电
双线触电
单线触电
高压危险
你知道这是什么标志吗？
2．高压触电
二、触电种类
电弧触电
跨步电压触电
电弧触电：
跨步电压触电
电弧触电：人与高压带电
体距离到一定值时，高压
带电体与人体之间会发生
放电现象，导致触电．
跨步电压触电：高压电线
落在地面上时，在距高压
线不同距离的点之间存在
电压．人的两脚间存在足
够大的电压时，就会发生
跨步电压触电
（4）跨步
电压触电
为保小命，赶
快做“蛙跳”或
“单脚跳”。
　　除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
想想议议
三、安全用电原则
１．特别警惕：
本来不该带电的物体带了电，
本来不该导电的物体的却导了电
２．特别注意：
不接触低压带电体，
不靠近高压带电体
⑧更换灯泡、搬动电器前应断开电源开关;
①开关必须接在火线上；
②螺丝口灯泡，尾部接火线；
③有金属外壳的电器，外壳要接地
④防止灯座、插头、电线等绝缘部分损坏；
⑤保持绝缘部分干燥；
⑥避免电线跟其它金属物接触；
⑦定期检查及时维修线路及用电设备。
具体措施
3．触电的急救
三、安全用电原则
①切断电源
②迅速使触电人摆脱电源
１．雷电是大气中一种剧烈的放电现象
四、注意防雷
在雷雨天气，云团上常带有大量电荷，云团与云团之间，或云团与大地之间可发生强烈的放电现象，发光、发声、就是闪电和雷．云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时电流可达几万安至十几万安。
现代建筑上的避雷针
高压输电铁塔上的防雷导线
防雷设施
２．生活中怎样防止雷电触电？
四、注意防雷
a．高大的建筑物、室外天线等必须正规地安装避雷装置，
绝不 能破坏这些装置．
b．雨天不能在大树下或高大建筑物下避雨，不要靠近金属
栏杆，应该留在室内，关好门窗。
c. 打雷时不要接听或拨打电话。
d. 不要手持金属杆（如打伞），金属饰物包括手表也要抛离。
e. 电视、天线、充电器、各家用电器的插头要从插座上拔下。
f. 在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
3．急救措施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
1.人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是因为( )
A、鸟儿电阻小
B、鸟儿干燥不导电
C、鸟儿两只脚在同一根线上
D、鸟儿体积小
分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电
课堂训练
C
2.人体站在干燥的木梯上检修照明电路下列情况不造成触电的是（ ）
A、一手握紧火线，一手握零线 B、一手握火线
C、一手握火线，一手扶墙壁
B
3、下列关于人体触电的说法正确的是（ ）
A．只要有电流通过人体就会发生触电事故
B．只有高压电才会发生触电事故，低压电路不会触电
C．发现有人触电，应迅速把他拉开，使他脱离电源
D．高压电不但接触会触电，就是靠近它也会发生触电事故
D
4、为了用电安全，下列注意点中不正确的是( )
A.不准用剪刀或绝缘柄破损的钳子剪带电的导线
B.不准在电线上晾衣服
C.发现有人触电时，应立即用手将他拉离电源
D.发现输电线的断头落在地上，不要走近，更不准去拾
C
课堂训练
5、若因为电线短路而失火，能否立即用水去灭火？为什么？
答：不能，因不纯净的水可导电，会加重灾情．必须迅速
切断电源，用砂土、灭火器扑灭火焰．
6、石墨炸弹被用来破坏敌方的用电设备，这种炸弹会在空中 散布大量的石墨丝，这些石墨丝是 （填“导体”或“绝缘体”）飘落到供电设备上会造成 （填“短路”或“断路”），从而使供电设备瘫痪。
课堂训练
导体
短路
