家庭电路
第十九章 生活用电
§19.1

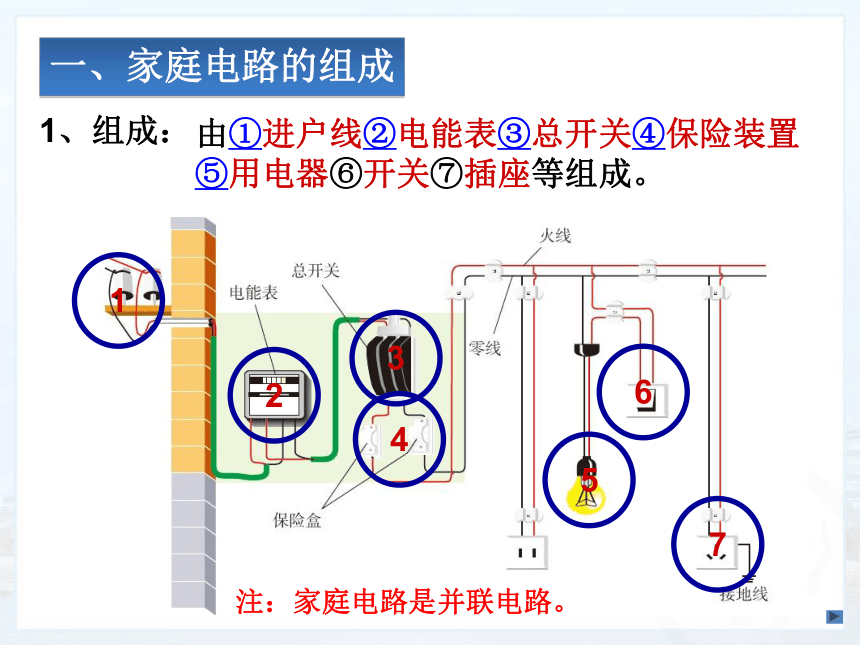

由①进户线②电能表③总开关④保险装置⑤用电器⑥开关⑦插座等组成。
一、家庭电路的组成
注：家庭电路是并联电路。
1、组成：
1
2
3
4
5
6
7
火线：与零线之间的电压是220V，与地电压也是220V
由户外低压电力网提供,有 根。
零线：与地电压是0V
①进户线：
火线
零线
大地
0 V
220 V
220 V
其中一根在室外就与大地相连，叫它___线；另一根叫端线，俗称____线。
零
火
两
如何辨别火线和零线？
　　用试电笔！
手接触笔尾的金属体、笔尖金属体接触被测导线，观察氖管，若发光则是火线，否则为零线。
辨别火线和零线
笔尖金属体、电阻、氖管、弹簧、笔尾金属体、塑料笔杆
笔形和螺丝刀形
火线、测电笔、人体、大地组成一个回路，氖管中有电流通过，发光.
试电笔
a．作用：
C．构造：
d．使用方法:
b．种类:
e.原理：
笔尖金属体
电阻
氖管
弹簧
笔尾金属体
塑料笔杆
测电笔的构造

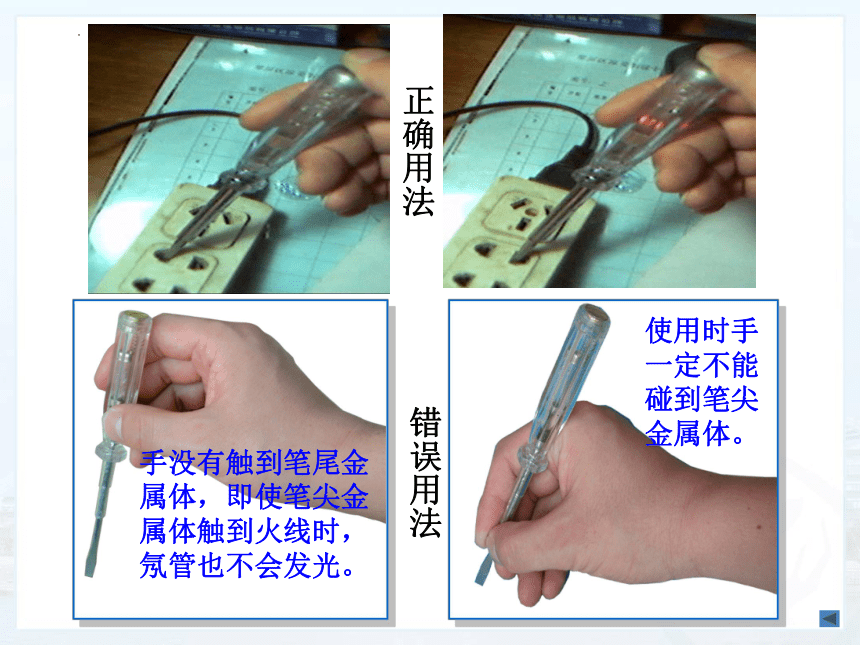

正确用法
手没有触到笔尾金属体，即使笔尖金属体触到火线时，氖管也不会发光。
使用时手一定不能碰到笔尖金属体。
错误用法
a.用途：
b.连接：
c.铭牌：
d.读数：
e.种类：

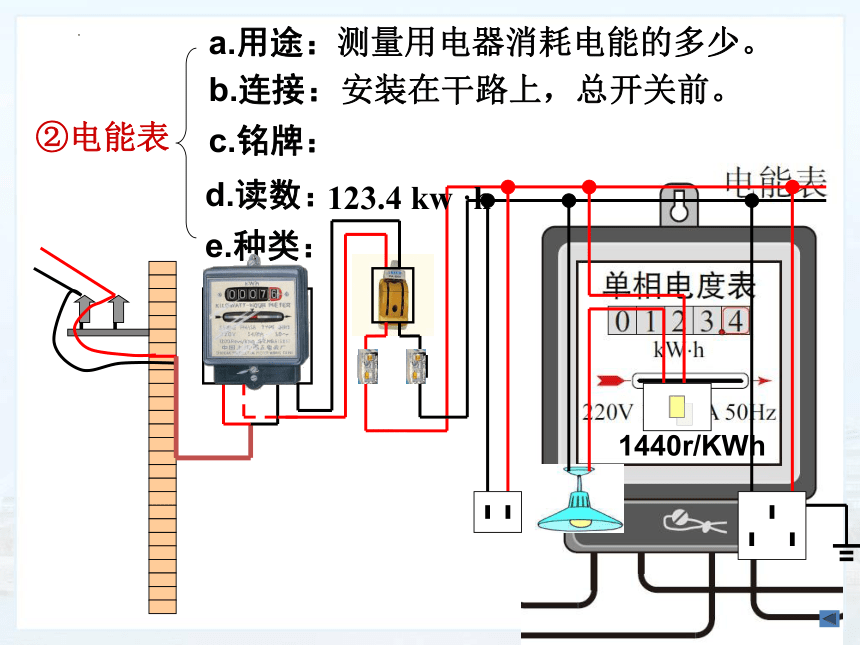

②电能表
安装在干路上，总开关前。
测量用电器消耗电能的多少。
123.4 kw ·h
1440r/KWh

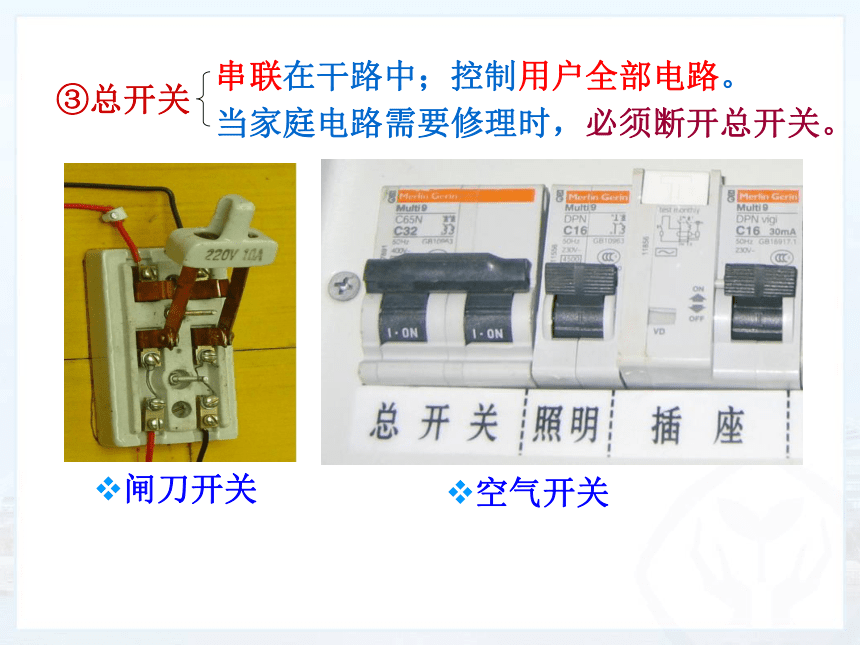

③总开关
串联在干路中；控制用户全部电路。
当家庭电路需要修理时，必须断开总开关。
闸刀开关
空气开关
闸刀开关
a. 结构：
b.安装原则：
电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。
静触头
动触头
保险丝
动触头、静触头

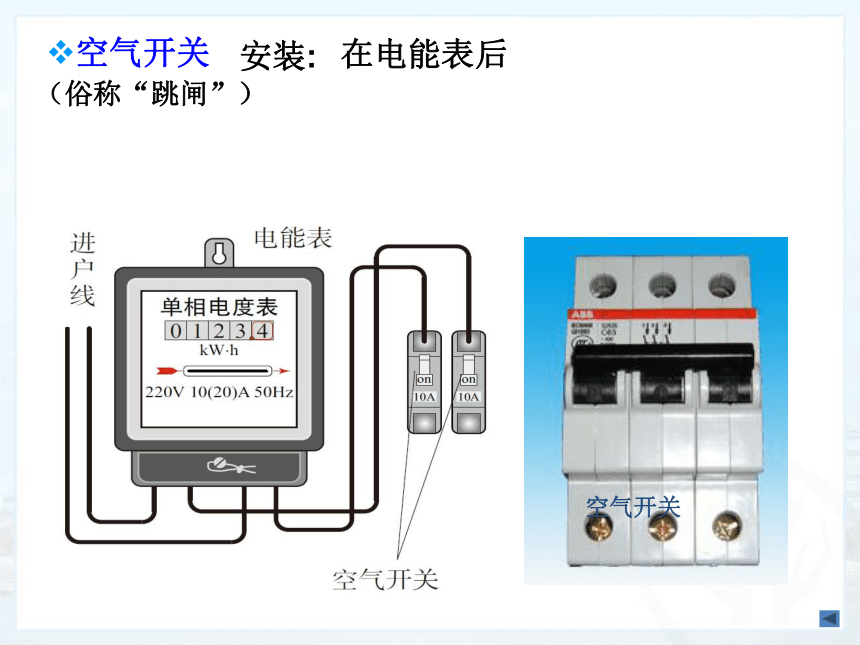

空气开关
在电能表后
空气开关
（俗称“跳闸”）
安装:
④保险装置
种类：
插入式、闸刀式、空气开关
作用：
电路中电流过大时，自动切断电路，起到保护作用。
原理：
保险丝类：电流的热效应
空气开关：电流的磁效应
在闸刀开关的下方或装在插入式熔断器中，然后串联在火线中。
额定电流分别为1A、1.5A、2A、3A、5A、10A等。
额定电流等于或稍大于最大的工作电流。

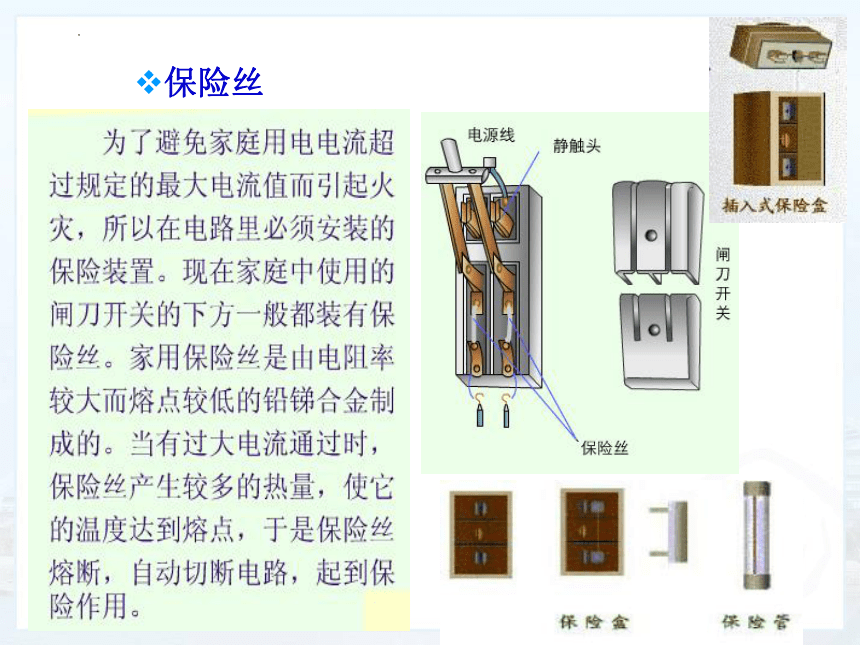

熔丝应当选用熔点较低、电阻率较大的铅锑合金。
材料：
规格：
选用：
安装：
插入式保险盒
空气开关
闸刀式
保险丝
当电路被保险装置切断时,
不要急于使保险装置复位,要先
找到发生故障的原因,排除后再
恢复供电.
c.白炽灯
d.插座
两孔插座
三孔插座
两脚插头
三脚插头
⑤用电器
⑥开关
⑦插座
a.各用电器（插座）并联在电路中。
家用电器的连接
b.开关要串联在火线和用电器之间。
开关与电灯串联，接在火线
舌簧片和金属块接在火线
螺旋套接零线
接法：左零右火上接地
e.漏电保护器
火线
零线
接火线
接零线
控制电灯的开关应与电灯串联，并且要接在火线上
螺丝口灯座的螺旋套只准接在零线上。
舌簧片和灯泡顶端上的金属块只准接在火线上。
螺丝口灯泡与灯座
卡口灯泡与灯座
中心锡块处应接火线，防止螺旋带电.
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
插座、插头及漏电保护器
接法：左零右火上接地
两孔插座
三孔插座
火线
零线
接地
接线方式
三孔
插座
接
地
线
接地
符号
用电器外壳接地
火线
零线
接地
插座与插头交界处
用电器外壳没有接地
火线
零线
接地
火线与金属外壳接触
漏电保护器
漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。而且它还具有欠压保护的作用。
漏电保护器
漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡。空气开关是过流保护用的，电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大。两者功能不一样不能相互替代
知识拓展：
漏电保护器与空气开关的区别
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
【例】用笔画线表示导线，把如图2所示的引出线a、b、c、d、e 、f正确连入电路.
1、家庭电路由 、 、 、 及
电灯和插座组成。
2、一般家庭电路中有 根进户线，一根叫做 ，一根叫做 。它们之间有 的电压，辨别它们用 。
进户线
电能表
总开关
保险装置
两
火线
零线
220V
试电笔
一、基础知识反馈练习
3、使用试电笔时，手一定要接触 ，用笔尖接触 ，如果氖管 ，说明接触的是火线，否则是零线。手一定不要接触 。试电笔中有一个很大的电阻是为了 。
4、电能表是测量 ，要 联在 路上。
笔尾金属体
导线
发光
笔尖
减小通过人体的电流，不会对人造成伤害
电能
串
干
5、总开关（闸刀开关）可以控制整个电路的 ，以便检修电路，更换设备。控制灯泡的开关与电灯 后，另一端接在 。在家庭电路中电灯和插座之间是 的，插座与插座之间是 的。
通断
串联
火线
并联
并联
6、总开关（闸刀开关）可以控制整个电路的 ，以便检修电路，更换设备。控制灯泡的开关与电灯 后，另一端接在 。在家庭电路中电灯和插座之间是 的，插座与插座之间是 的。
通断
串联
火线
并联
并联
7、保险丝是用 的铅锑合金制作的，是根据电流的 效应工作的。保险丝要 联在 线上。选择保险丝时应是它的 电流等于或稍大于电路中 电流。保险丝越粗它的额定电流越 ，不能用 代替保险丝。
电阻率大熔点低
热
串
火
额定
最大正常工作
大
铜丝或铁丝
8、选择保险丝时不能太粗也不能太细，如果太粗，造成的后果是： .
如果太细，后果是： 。
电流超过规定值时保险丝也不熔断对电路起不到保护的作用
电流稍微增大保险丝就要断，不能保证用电器正常工作。
9、插座 在电路中，三脚插头插入三孔插座后，除了把用电器的用电部位连入电路外，还把用电器的 和 连接起来，这样可以防止人体触电。
并联
金属外壳
大地
1
2
3
1
2
3
10、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的 就会起作用，它会迅速切断电路，对人起保护作用。
11、现在新型的保险装置是 ，当电流过大时会使开关自动断开，切断电路，俗称 。
漏电保护器
空气开关
跳闸
12、家用电器并联使用的好处有： 。
既可以保证用电器工作时电压都为220V，又可以使它们工作时互不影响。
13、如图6所示是一个家庭电路中常用的五孔插座，其中A孔应接 线，B孔应接 线，C孔应接 线．
火
零
地
14、用测电笔接触洗衣机的外壳时氖管发光，这说明洗衣机外壳跟____线相通；为了防止人在使用洗衣机时触电，应采取的措施是将洗衣机外壳_______.
火
接地
15、 图中A、B两点均是灯头接导线的螺丝。当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他____触电；原因 , 这种连接方式符合安全用电原则吗？
。 用手接触电路中的B点，他_____触电（选填“会”或“不会”）
会
不会
与火线连通
不符合
1、请用笔画线表示导线，将它们连入电路
2、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
3、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
D
4、家庭电路里的用电器都是并联的，其原因是（ ）
A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作
5、自动空气开关的作用与下列哪个元件相同？（ ）
A、电能表 B、插座 C、保险装置 D、普通开关
6、如图所示的三孔插座，与孔①相连的是（ ）
A、零线 B、火线 C、地线 D、以上三种都可以
①
7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）
A、插座发生了短路 B、保险丝断了
C、使试用笔方法不正确 D、零线断了
AD
C
C
BC
8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
D
9、某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？
答:不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试!）
10、电路中共有60w的灯泡四只，120w的洗衣机一台，80w的电视机一台，600w的电饭锅一只，则该家庭电路中最合适的电能表是（ ）
A、220V 3A B、220V 5A C、220V 10A D、380V5A
B
13、小明的房间里有用电器如下：40W电灯一盏，350W的电脑一台，请问小明的房间要装以下哪一种规格的熔丝？（1A、1.5A、2A、3A）
解：P总=P1+P2=40W+350W=390W
I总=P总/U=390W/220V=1.77A
答：应选用2A的熔丝。
11、一个电能表标有“220V 10A”，则最多可装“220V 40w”的灯光 盏
12、一只标有3000r/ Kw·h的电能表，表盘转了45圈，共消耗 J的电能。
14、某教室装有“220V 40w”日光灯7盏，教室保险丝应采（ ）
A、一根细铜丝
B、一根额定电流是1.00A的保险丝
C、一根额定电流是1.25A的保险丝
D、一根额定电流是1.35A的保险丝
15、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于 A保险丝。
安装模拟家庭电路（室内电路）
