(共23张PPT)
1. 电能
电能的来源、应用、单位及换算
2. 电能表（电度表）
用途、消耗的电能计算
3. 电功
实质、影响电功大小的因素、计算公式
知识目标
电能 电功
第十八章 第１节

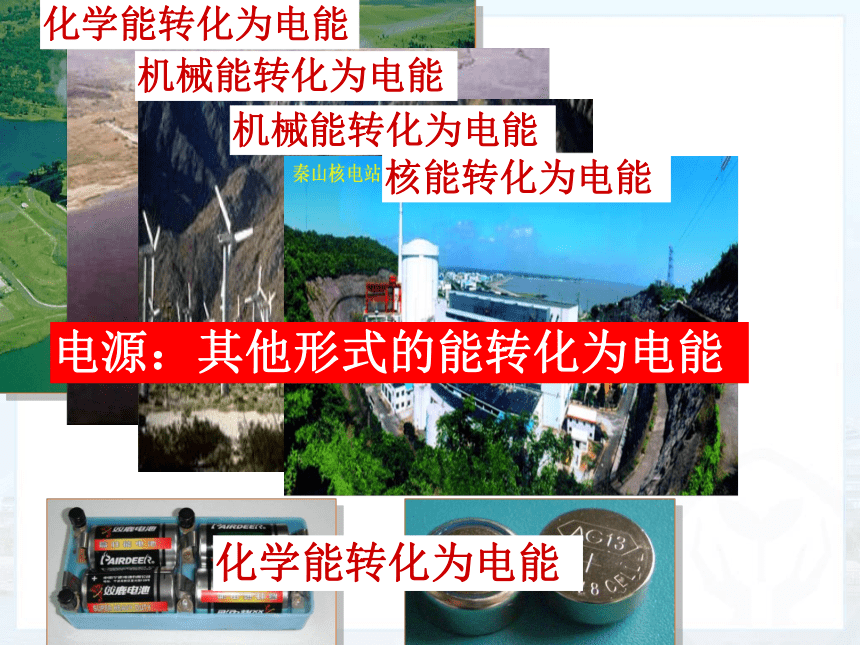

电从哪里来？
化学能转化为电能
化学能转化为电能
机械能转化为电能
机械能转化为电能
核能转化为电能
电源：其他形式的能转化为电能

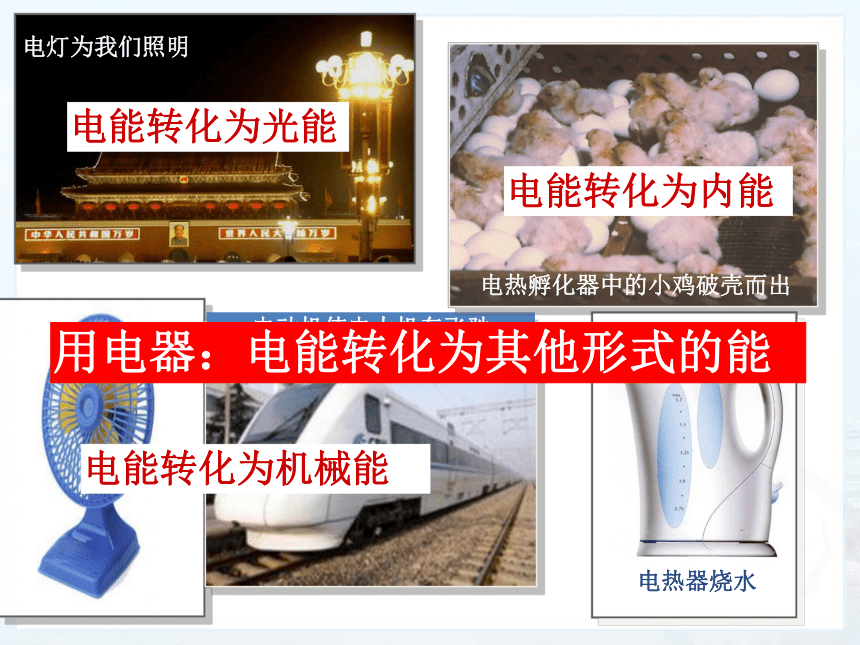

电又用到哪儿去？
电灯为我们照明
电动机使电力机车飞驰
电热孵化器中的小鸡破壳而出
电热器烧水
电能转化为光能
电能转化为机械能
电能转化为内能
用电器：电能转化为其他形式的能
电吹风机
电能转化成

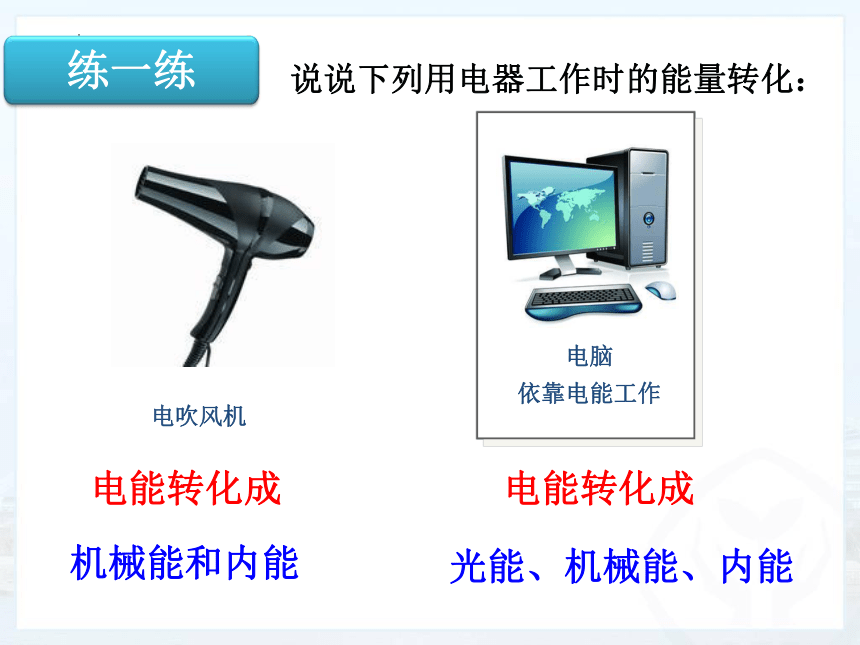

说说下列用电器工作时的能量转化：
电能转化成
练一练
电脑
依靠电能工作
机械能和内能
光能、机械能、内能
（1）来源：电源，__________能转化为_____能。　
（2）应用：用电器，_____能转化为_____________能。　
1、电能
小 结
其他形式的
电
电
其他形式的
（符号：W）
（3）电能的单位：　
国际单位：
焦耳（J）　
　 生活中常用单位：
（俗称：度）
千瓦时（kW·h）
　1 kW·h =_______度=___________J
　1
　3.6×106
2 kw·h =________J
3 kw·h =________J
7.2×106
1.08×107

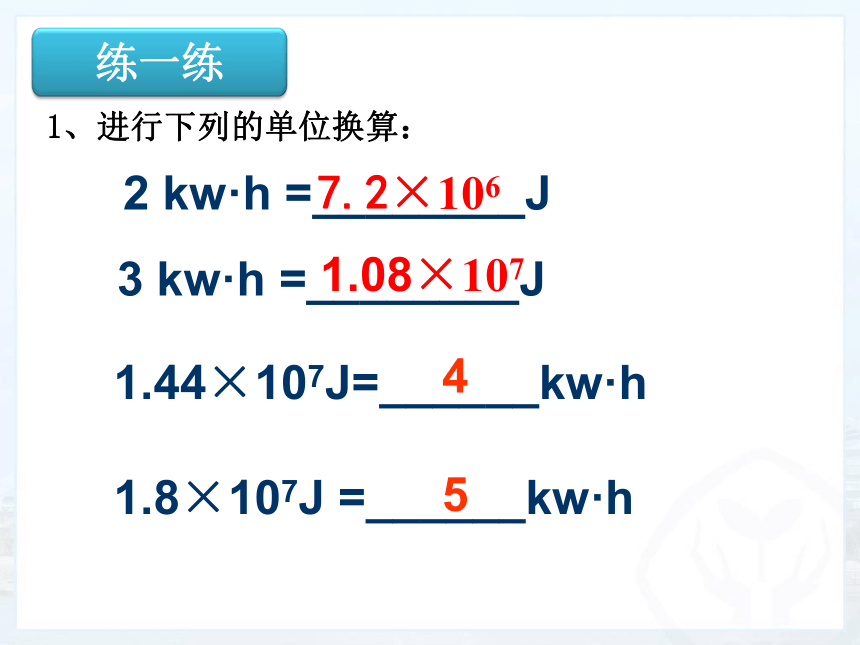

练一练
1、进行下列的单位换算：
1.44×107J=______kw·h
1.8×107J =______kw·h
4
5
《金榜学案》P58 1、2
1、D
2、 1.8×106
　　电能表（电度表）
2、电能的计量
（1）用途：计量用电器在一段时间内消耗的______。
电能
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 1 7 5
3 3 9 7 5
2 月底
1 月底
练一练
　　若采用阶梯收费，用电超过100度的家庭，超出部分要按每度电0.70元收费，请估算他家 2 月份需要多付多少电费。
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
例题分析：
某电能表参数为“600r/(kW·h) ”
（1）某用电器消耗3度的电，则表盘转了
_______转。
（2）若该电能表转过150转，则共消耗了
_______ kW·h 电能。
1800
0.25
《金榜学案》P58 3～5
3、A
4、 电能
1.8×106
5、 134
67
一度电的作用
灌溉农田330 ㎡
电车行驶0.85km
电脑工作5小时
1000W的电炉工作1小时
洗衣机工作2.7小时
要节约用电哟！
3、电功
(1)电功的实质：是用来反映电能_____多少
或_______多少。
电流做功
其他形式
转化
消耗
（符号：W）
电流做了____J功
用电器就消耗了20J电能
就有____J电能转化为其它形式的能
用电器工作时，可以把____能转化为__________能，这就是__________的过程。
电
20
20
练一练
　　电饭锅20分钟内消耗电能0.4kw·h,合
___________J，这个过程中，电流做功
____________J。
1.44×106
1.44×106
（2）电功与哪些因素有关
加在用电器上的______越高，_______越大，
_________越长，电流做的功越多.
电压
电流
通电时间
（3）计算公式：
W = U I t
注意：电功与电能的大小相等。
V
A
s
J
答：通电30min，电烙铁消耗了1.386×105J的电能。
练习： 一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
解：
I=350mA=0.35A
由电功、电能的公式得：
W=UIt
=220V× 0.35A× 1800s
=1.386×105J.
t=30min=1800s
（1）来源：发电厂
其他形式的能
用电器
（2）应用：
电能
作用：计量用电器一段时间内消耗的电能
电 池
电能
其他形式的能
（3）单位:
课堂小结
1.电能
kw·h
J
3.6×106
3.电功
（W）
（W）
（1）实质：是用来反映电能转化多少或消耗多少。
（2）影响因素：
导体两端的电压、通过导体的电流及通电时间
（3）计算公式：
W = UIt
2.电能表
（电度表）
有关电功计算的导出公式
W = UIt
I =
U
R
课后思考
布置作业
1、《作业与测评》P120
（上交）
2、《金榜学案》
P59自主预习
（物理课代表检查）
