(共16张PPT)
测量小灯泡的电功率
第十八章 第3节

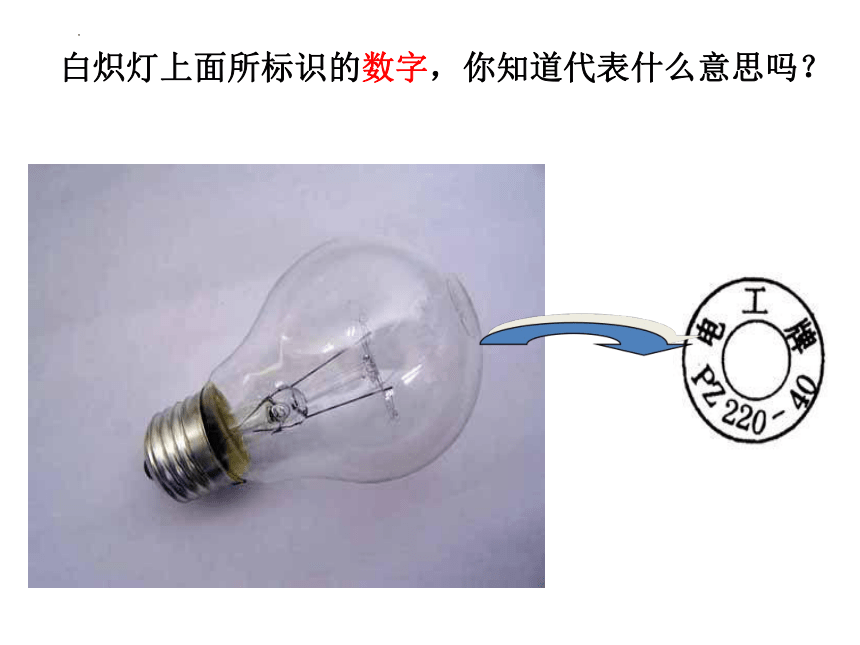

白炽灯上面所标识的数字,你知道代表什么意思吗?

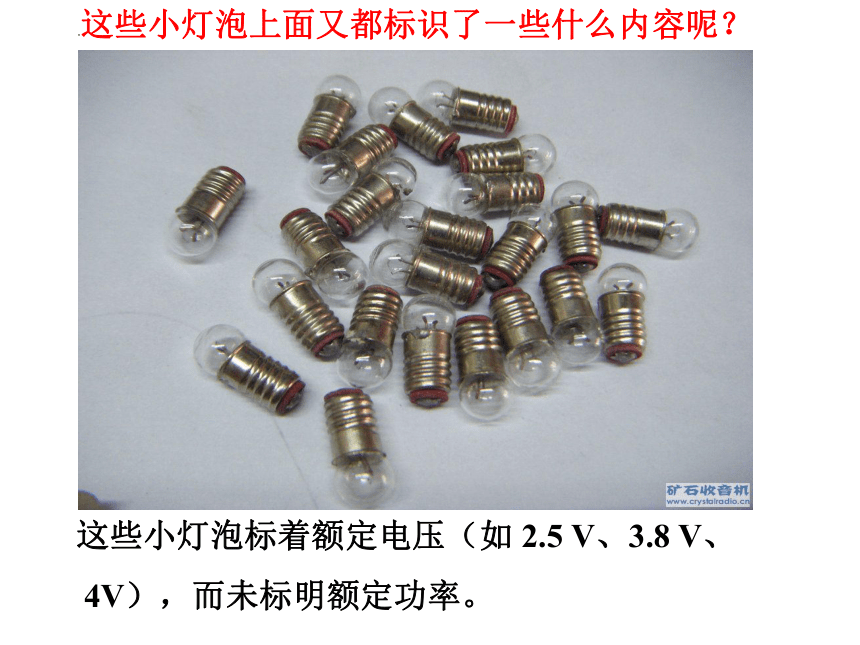

这些小灯泡上面又都标识了一些什么内容呢?
  这些小灯泡标着额定电压(如 2.5 V、3.8 V、
4V),而未标明额定功率。

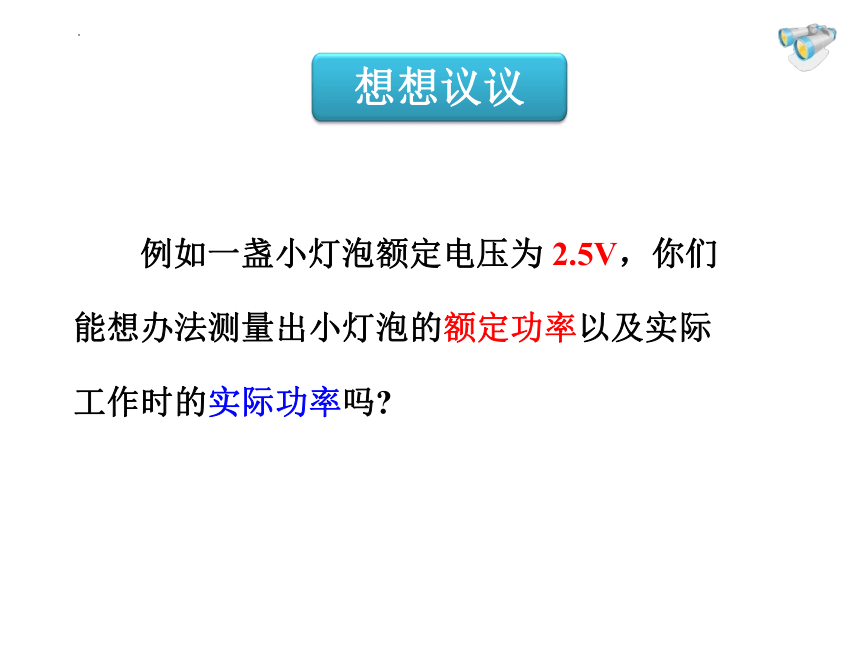

想想议议
例如一盏小灯泡额定电压为 2.5V,你们能想办法测量出小灯泡的额定功率以及实际工作时的实际功率吗
P = UI
学生实验
测量物理量
实验原理
实验器材

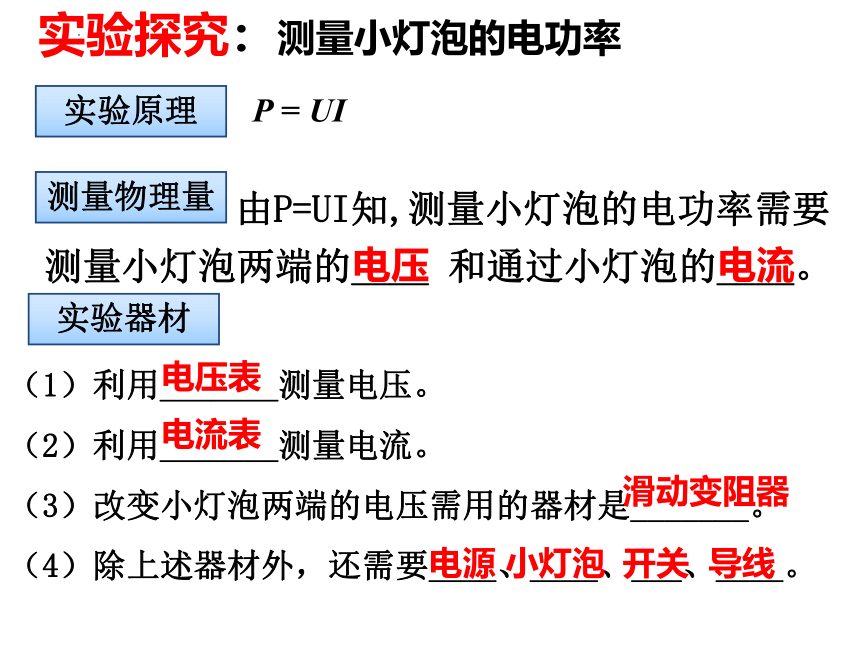

实验探究:测量小灯泡的电功率
由P=UI知,测量小灯泡的电功率需要测量小灯泡两端的____ 和通过小灯泡的____。
电压
电流
(1)利用_______测量电压。
(2)利用_______测量电流。
(3)改变小灯泡两端的电压需用的器材是_______。
(4)除上述器材外,还需要____、____、___、____。
电压表
电流表
滑动变阻器
电源
小灯泡
开关
导线

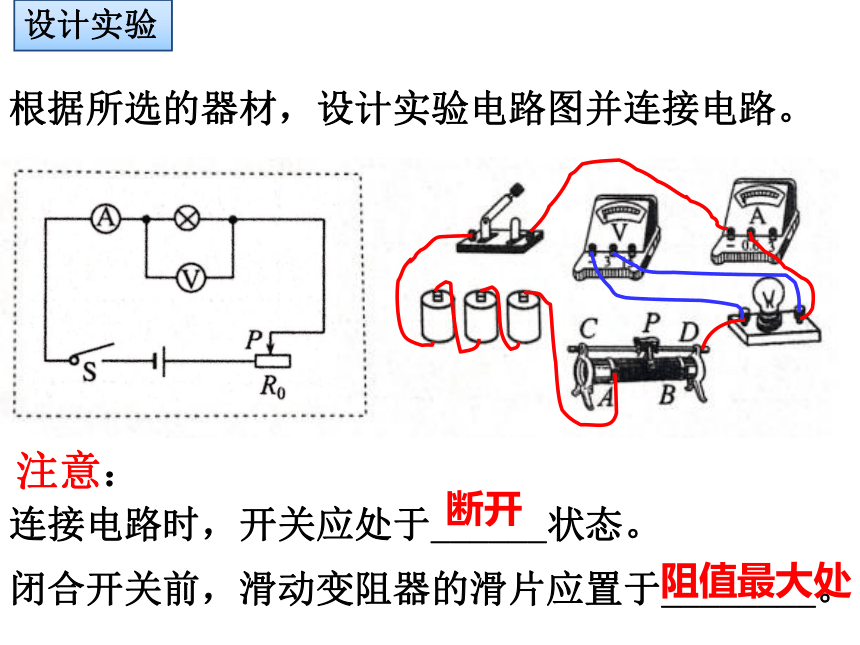

设计实验
根据所选的器材,设计实验电路图并连接电路。
注意:
连接电路时,开关应处于______状态。
断开
闭合开关前,滑动变阻器的滑片应置于________。
阻值最大处
进行实验
(1)检查电路无误后,闭合开关S,移动滑动变阻器的滑片P,分别使电压表的示数等于、低于、高于小灯泡的_____________时,观察小灯泡的发光情况,并记下__________________示数。
(2)小灯泡在不同电压下的电流值如图所示,算出
实际功率并填入表格。
电压U/V 2.0 2.5 3.0
电流I/A 0.22 0.25 0.28
电功率P/W
发光情况 暗 正常 很亮
额定电压
电压表和电流表
0.44
0.625
0.84
分析归纳
分析表格中的各项数据可知:
(1)当U实<U额时, P实____P额,灯泡发光_____。
=
正常
(2)当U实=U额时, P实____P额,灯泡发光_____。


(3)当U实> U额时, P实____P额,灯泡发光_____。

很亮
交流与讨论
(1)滑动变阻器的作用?
保护电路、改变小灯泡两端的电压。
(2)如何选择电流表和电压表的量程?
依据额定电压和小灯泡的额定电流、
采用试触法。
(3)测量实际电压高于额定电压时的电功率,加在
小灯泡两端的电压有什么要求,为什么?
加在小灯泡两端的电压不能高于额定电压太多。
若高于额定电压太多会烧坏小灯泡。
(4)实验中能否多次测量求小灯泡电功率的平均值?
不同的电压,对应于不同的电功率,故不能求平均值。
 1.利用如图所示的器材,测量小灯泡的电功率。
  (1) 在闭合开关前,滑动变阻器连入电路的电阻阻值应最___,即滑片应位于____端(填“左或右”)。


练一练
  (2) 闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是_________。
灯泡断路
练一练
  (3)排除故障后,再次闭合开关,移动滑动变阻器的滑片,当电压表的示数为2 V 时,电流表的示数如图所示,此时电流为____A,小灯泡的功率为___W。
0.3
0.6
练一练
巩固练习
2.把“220v40w”灯泡接在110v的电路中,求灯泡实际功率。
解: R=


=
(220v)
2
40w
=1210Ω
U
P
P

U

110V
1210Ω
=110V
=
=
2
I

=
R

=
11
1
A
U
I

×
11
1
A
=
10W
答:接在110V的电路中,灯泡的实际功率是10W。
2、用电能表和秒表测小灯泡的电功率
(原理:P=______)
电能表: 标有“Nr/ (kw·h )”字样。
秒 表: 记录t秒内电能表实际转动的总转数n转。
用电器消耗的电能为:
用电器的电功率为:
1、小明家电能表如图,家中用电器的总功率不能超过_______W。当小明家只有一盏电灯工作时,12分钟电能表表盘转过60转,说明该灯泡消耗电能________J,它的电功率为________W。
练一练
4400
7.2×104
100
布置作业
1、《作业与测评》P123~124
(上交)
2、《金榜学案》
P64 自主预习
(物理课代表检查)
