(共23张PPT)
4、焦耳定律
第十八章 电功率

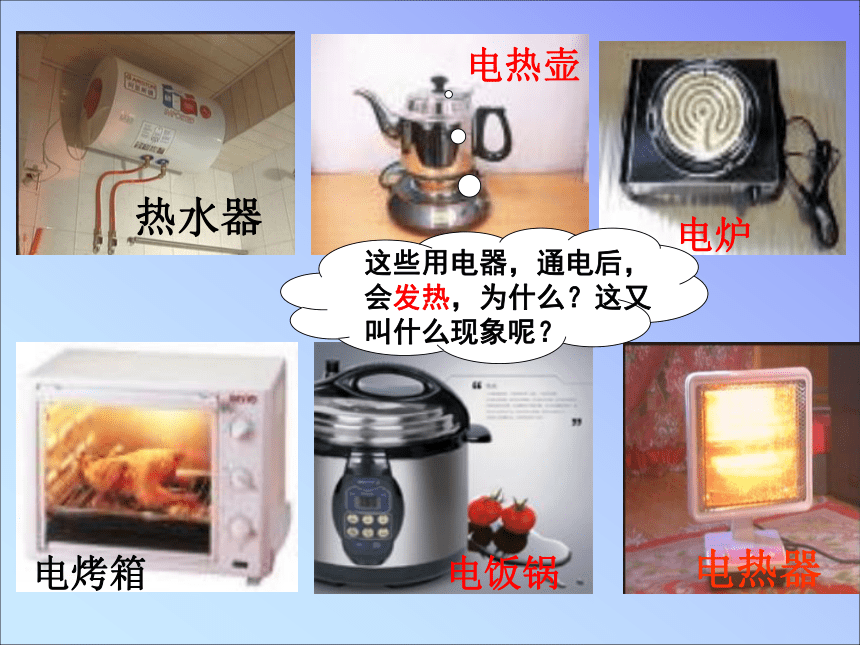

电热壶
电烤箱
电炉
电饭锅
热水器
电热器
这些用电器，通电后，会发热，为什么？这又叫什么现象呢？
定义：电流通过导体时，______转化为
______的现象。
电能

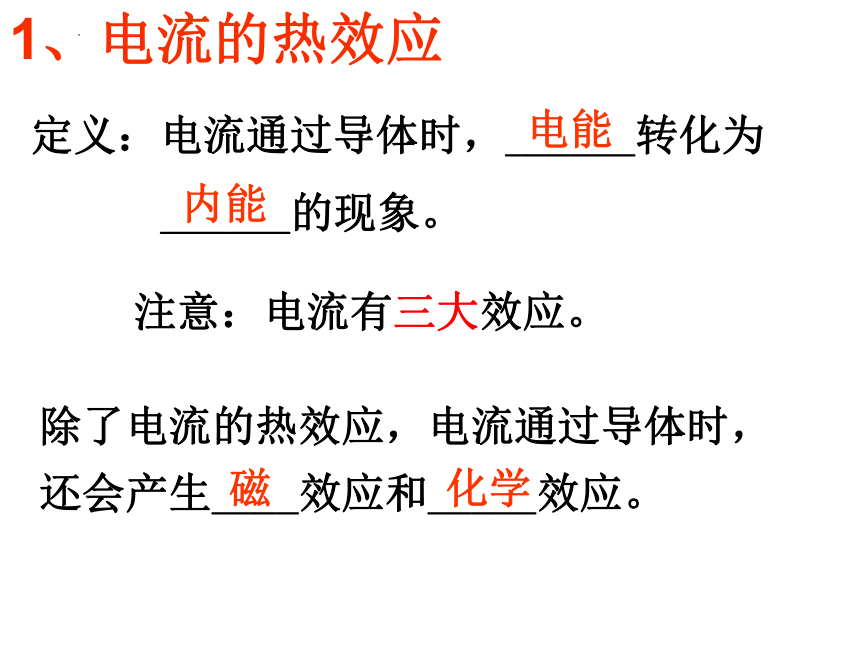

1、电流的热效应
内能
除了电流的热效应，电流通过导体时，
还会产生____效应和_____效应。
注意：电流有三大效应。
磁
化学

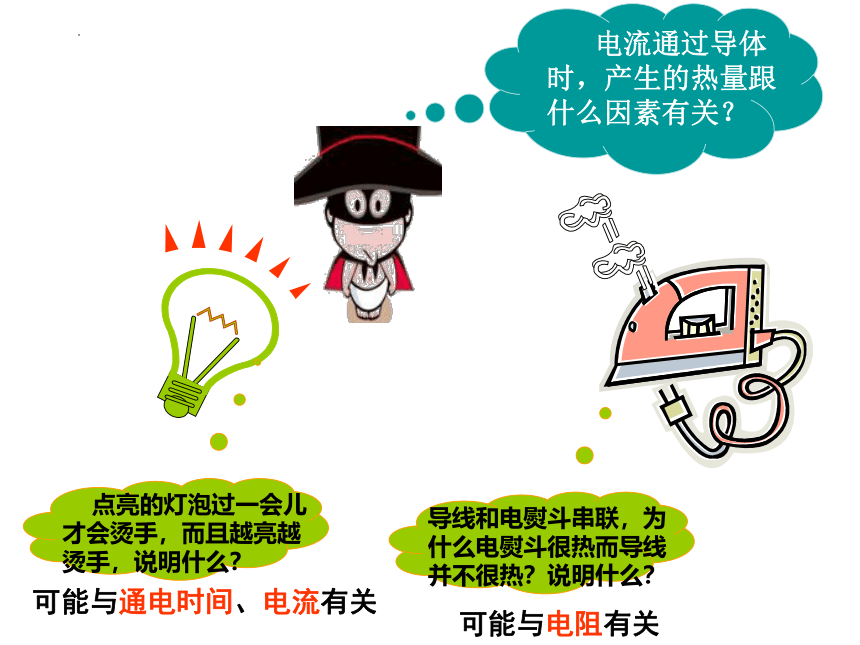

电流通过导体时，产生的热量跟什么因素有关？
导线和电熨斗串联，为什么电熨斗很热而导线并不很热？说明什么？
点亮的灯泡过一会儿才会烫手，而且越亮越烫手，说明什么？
可能与通电时间、电流有关
可能与电阻有关
猜想与假设：

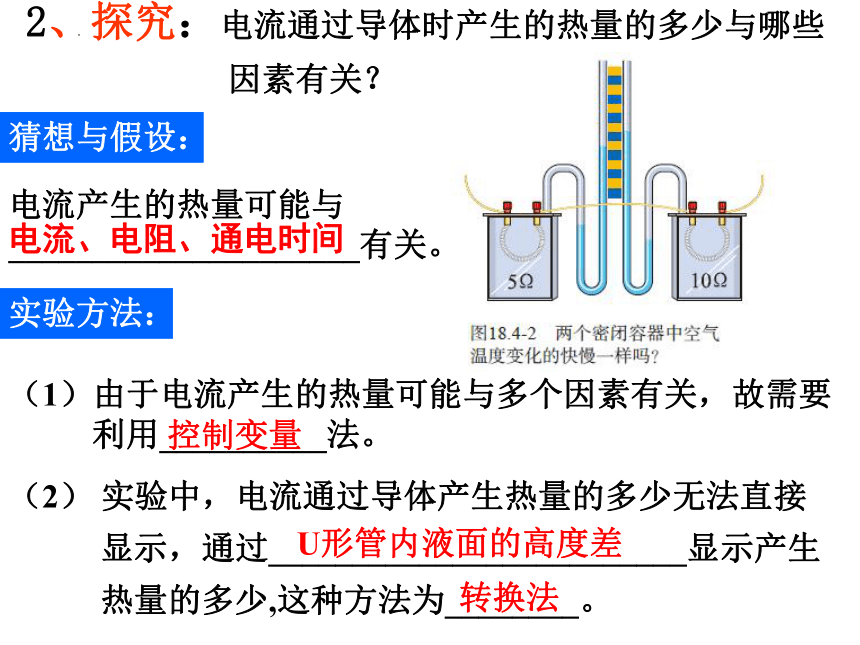

2、探究：电流通过导体时产生的热量的多少与哪些
因素有关？
电流产生的热量可能与
_____________________有关。
电流、电阻、通电时间
实验方法：
（1）由于电流产生的热量可能与多个因素有关，故需要
利用__________法。
控制变量
（2） 实验中，电流通过导体产生热量的多少无法直接
显示，通过_________________________显示产生
热量的多少,这种方法为________。
U形管内液面的高度差
转换法
两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流_____。通电一段时间后，比较两个U形管内液面高度差的大小。你看到的现象说明了什么？
相同
____边容器内U形管内液面的高度差较大，该现象说明了电流、通电时间相同的情况下，电阻越_____，产生的热量越_____。
右
大
多
（1）探究电流产生的热量与电阻的关系
进行实验：
视频讲解《探究实验—电流通过导体产生的热量跟电阻的关系》
如图所示，两个密闭容器中的电阻大小__________，在其中一个容器的外面，将一个电阻和这个容器中的电阻并联，因此通过两容器中电阻的电流______。
在电阻、通电时间相同的情况下，观察两个U形管内液面的高度差。你看到的现象说明了什么？
相等
___边容器内U形管内液面的高度差较大，该现象说明了电阻、
通电时间相同的情况下，电流越_____，产生的热量越_____。
左
大
多
进行实验：

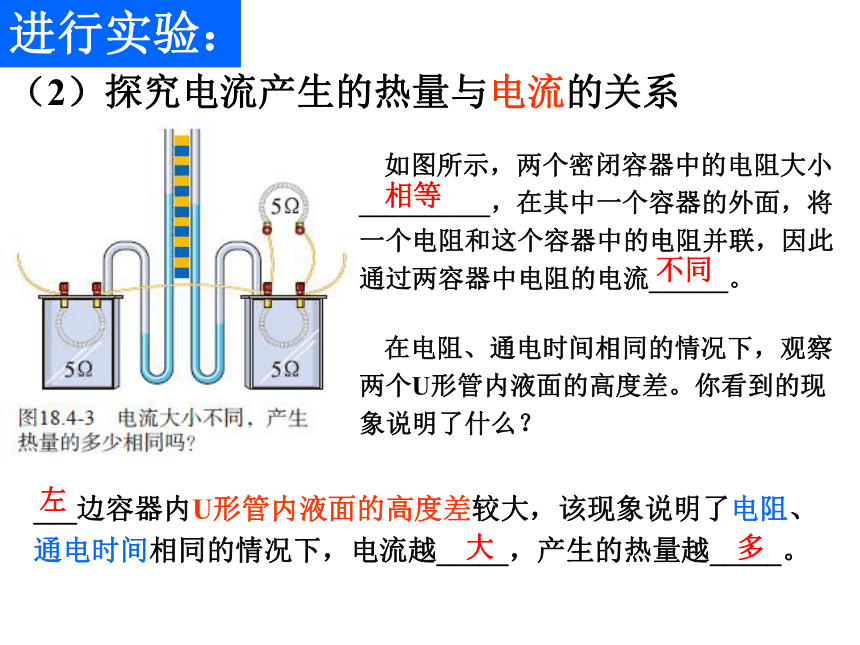

（2）探究电流产生的热量与电流的关系
不同
视频讲解《探究实验—电流通过导体产生的热量跟电流的关系》
实验结论：
1、在电流、通电时间相同的情况下，电阻越_____，产生的热量越多。
[得出结论]
3、在电阻、电流相同的情况下，通电时间越_______，产生的热量越多。
大
2、在通电时间、电阻相同的情况下，电流越_____，产生的热量越多。
大
长
较暗
一、电流的热效应
探究“电流产生热量的多少” 用如图所示的电路。
①图甲所示电路，是通过_______的方法来保证流过两电热丝的电流相等，这是探究电流产生热量的多少与________的关系。
串联
电阻
【典例1】
电流
②图乙所示电路，在容器外部并联电阻丝的方法来可以使通过容器内两电热丝的电流___________（选填“相同”或“不相同”），这是探究电流产生热量的多少与________的关系。
不相同
甲
乙
　　焦耳（James Prescott Joule，
1818—1889），英国物理学家。用
近 40 年的时间做了 400 多次实验，研究热和功的关系。通过大量的实验，于 1840 年最先精确地确定了电流产生的热量与电流、电阻和通电时间的关系。
焦 耳
焦耳定律
Q = I R t
热量 电流 电阻 时间
J A Ω S
公式：
意义：
单位：
3、焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
焦耳
(1818－1889)
为什么电炉丝热得发红，
而导线却不太热
导线和电炉丝是 联的，流过它们的 相同
电炉丝的电阻比导线的电阻 ，
根据焦耳定律 可知，电炉丝产生热量比与其相连的导线产生的热量多得多。
接通电炉子
串
电流
大得多
Q=I2Rt
你能解决了吗
你能解决吗
电功和电热的区别和联系
（1）区别：电功可以反映电能_____多少或_______多少。
转化
消耗
电热是指电流做功时，电能转化_____的那一部分。
内能
（2）电流通过的是纯电阻电路，电能_______转化内能（电热）。
全部
Q =______=______=______
W
UIt
Pt
根据欧姆定律：I=_______
所以
Q =______
动脑想想：什么电器工作时电能没有全部转化为热？ 、 等。
电能（W）=电热（Q）+机械能
电风扇
电动机
一根60 的电阻丝接在36V的电源上,
在5min内共产生多少热量？
解：
通过电阻丝的电流为：
U
I=
__
R
=
36V
60
=0.6A
电流产生的热量为：
Q=I2Rt=(0.6A)2×60 ×5×60s=6480J
请你来做:
2、一台电动机正常工作时线圈两端电压为12V，通过线圈的电流为1A，线圈电阻为0.5 ，则这台电动机正常工作10s产生的电热为_____J，输出的机械能为__________J。
5
115
电热的利用
电热的防止
电脑中的CPU在工作时要产生热,如果过热就会损坏芯片,所以要在芯片上加装散热片和散热扇。　
散热孔
4、电热的利用和防止
（1）电热的利用：电热水器、电饭锅、电熨斗、电热孵化器等等。
（2）电热的防止：散热孔、散热片、散热扇等等。
1、（多选）下列不属于利用电热来工作____。
A电饭锅　 B电动机　 C电冰箱　 D电暖风
请你来做:
BC
2、下列情况中属于防止电热危害___。
A 电视机背后有散热窗
B 家电长时间停用，隔一段时间应通电一次
C 家庭电路一般安装自动保护装置，当电流过
大时，自动切断电路
D 大型爆破工程，用电热装置引发炸药。
A
1.电流通过导体时，电能转化成内能，这种现象叫电流的热效应。
2.焦耳定律：Q=I Rt
3.电热的利用和防止
小结 拓展
（任何电路）
Q =______=______=______=______
W
UIt
Pt
（纯电阻电路）
布置作业
1、《知识与能力训练》B本P50～52
2、复习 13章—18章
