中考二轮专题复习---力学作图
一. 重力、弹力、摩擦力，浮力作图

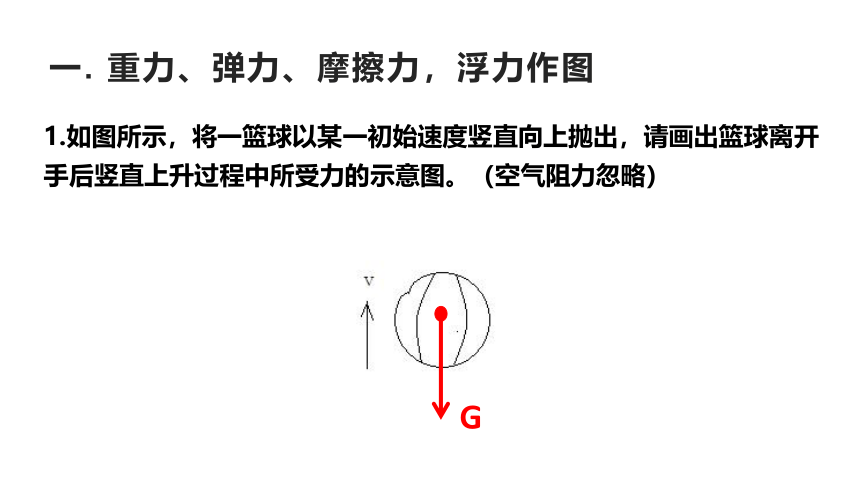

1.如图所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图。（空气阻力忽略）
G

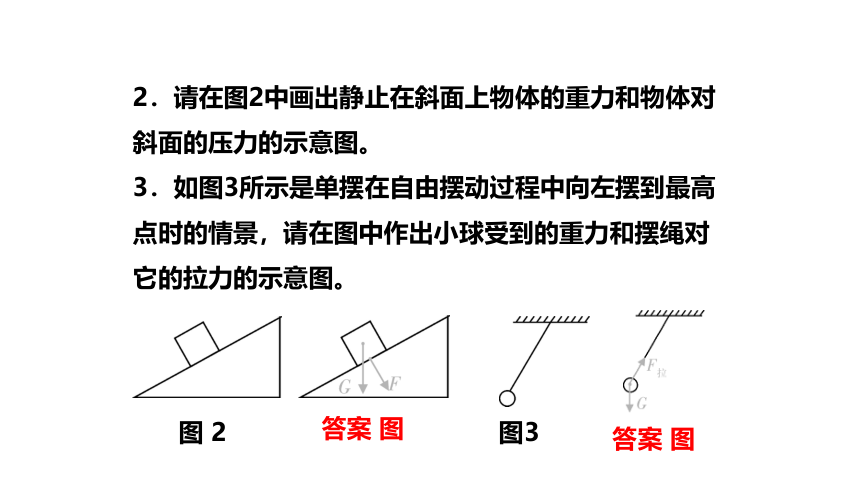

2．请在图2中画出静止在斜面上物体的重力和物体对斜面的压力的示意图。
3．如图3所示是单摆在自由摆动过程中向左摆到最高点时的情景，请在图中作出小球受到的重力和摆绳对它的拉力的示意图。
图 2
图3
答案 图
答案 图

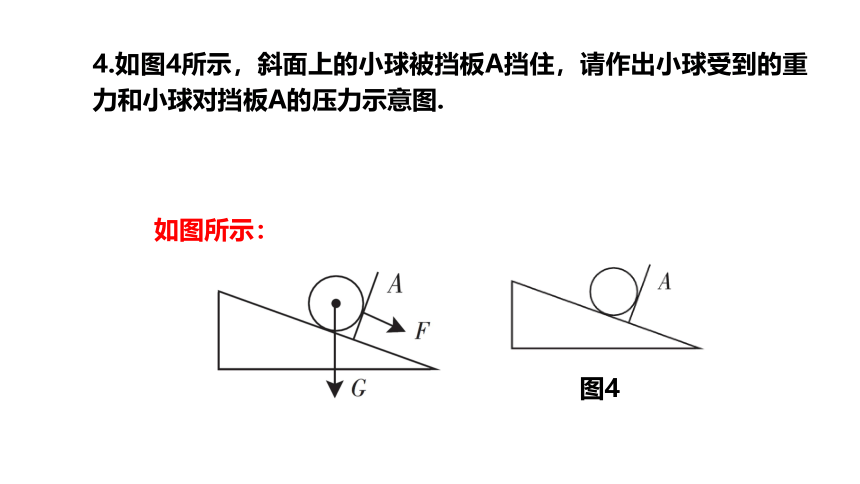

4.如图4所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图.
如图所示：
图4
5．如图，物体A沿竖直墙面下滑，请画出物体A的受力示意图。　
答案图
如图所示:

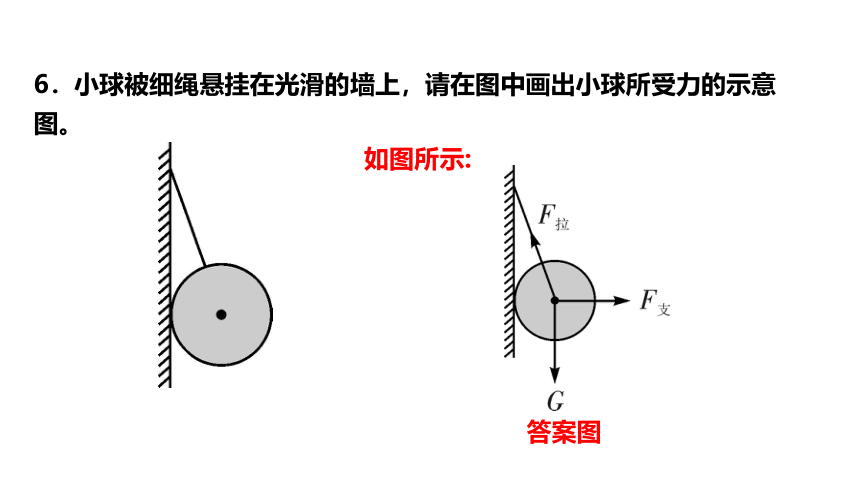

6．小球被细绳悬挂在光滑的墙上，请在图中画出小球所受力的示意
图。　
答案图
如图所示:

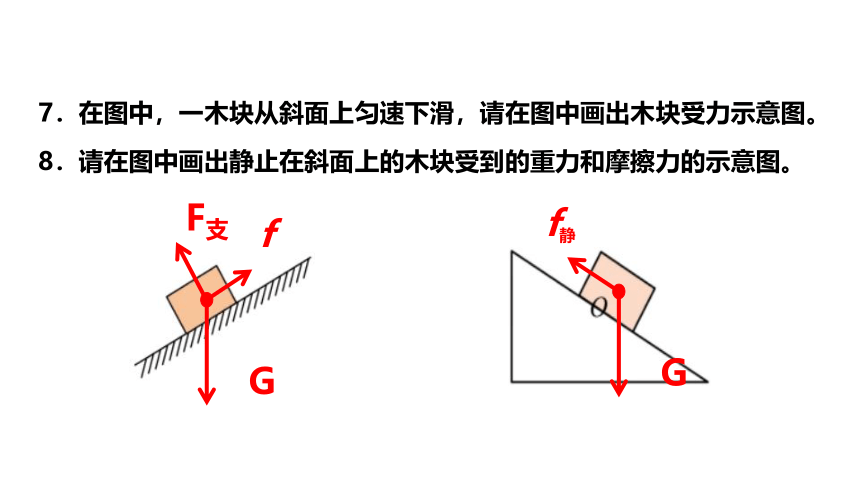

7．在图中，一木块从斜面上匀速下滑，请在图中画出木块受力示意图。
8．请在图中画出静止在斜面上的木块受到的重力和摩擦力的示意图。
G
F支
f
G
f静
9：（2021贵州黔东南州）．如图所示，重100N的货物A随小车B在拉力F的作用下一起向右做匀速直线运动，请在图中画出货物A所受力的示意图。
10．如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。
11.如下图所示，画出鸡蛋沉在水底时的受力示意图。
12．如图甲所示，实心物体被绳子拉着浸没在水中，剪断绳子后该物体运动直至静止，请在图乙中画出浮力F浮随时间t变化的大致图象。　
答案图
如图所示:
13.如图所示，绝缘丝吊着的两个带电小球处于静止状态，画出B球对A球的作用力和A球受到绝缘丝的拉力示意图。
二. 杠杆、滑轮作图
1、请画出图中力F的力臂，并以“l”表示.
2．如图所示，用杠杆(重力忽略不计)将物体A吊起，O是支点，在图示位置平衡时，请画出动力F的力臂l1和杠杆所受阻力的力臂l2。
答案图
如图所示:
3．在图中，作出力F1和F2的力臂，并分别判断是省力杠杆还是费力杠杆。（以F1为动力）
图 10
答案 图
4．如图所示，工人用最小力F将圆柱形塑料桶滚上台阶，O2为圆桶的横截面的圆心，请在图中画出支点O1，以及工人作用在圆桶上的最小动力F的示意图。　
答案图
如图所示:
5．如图所示，AOB为一台机械设备的简化示意图，我们可以把它看成杠杆（自重不计），已知AO＝2OB。固定O点，使OB 处于水平位置，此时B端挂一重为40 N 的物体，要使杠杆不发生转动，在图上A处画出此时最小力F的方向。
答案 图
6． 按要求连线。
（1）要用图甲中给出的滑轮来组装成滑轮组提物体，若绳子能承受的最大拉力为30 N，要提起物重G＝100 N的物体，应该怎样装配？（在图中画出绳子绕法）
（2）在图乙中绕上绳子，能在使用中改变用力的方向。
（3）在图丙中绕上绳子，能在使用中用力最省。
答案 图
7．如图所示，站在地面上的人通过一根绳和两个滑轮匀速向上提起物体，画出滑轮组的最省力绕线方式。　
答案图
如图所示:
8．用滑轮组将滑到泥坑里的汽车拉起来，在图中画出拉汽车时最省力的绳子绕法。
图 14
答案 图
