中考物理二轮专题复习---光现象作图
一.光的直线传播
1．如图所示，请画出成语“坐井观天”人眼能看到的范围光线。　
答案图
如图所示:

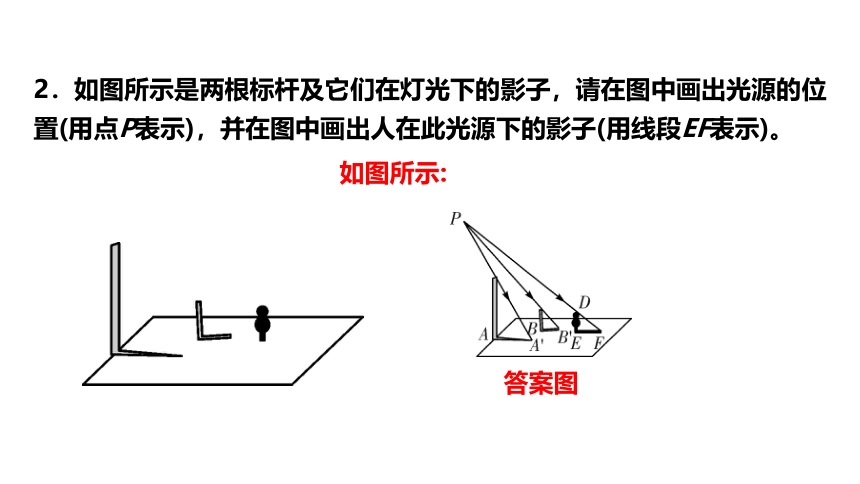

2．如图所示是两根标杆及它们在灯光下的影子，请在图中画出光源的位置(用点P表示)，并在图中画出人在此光源下的影子(用线段EF表示)。　
答案图
如图所示:
二.光的反射

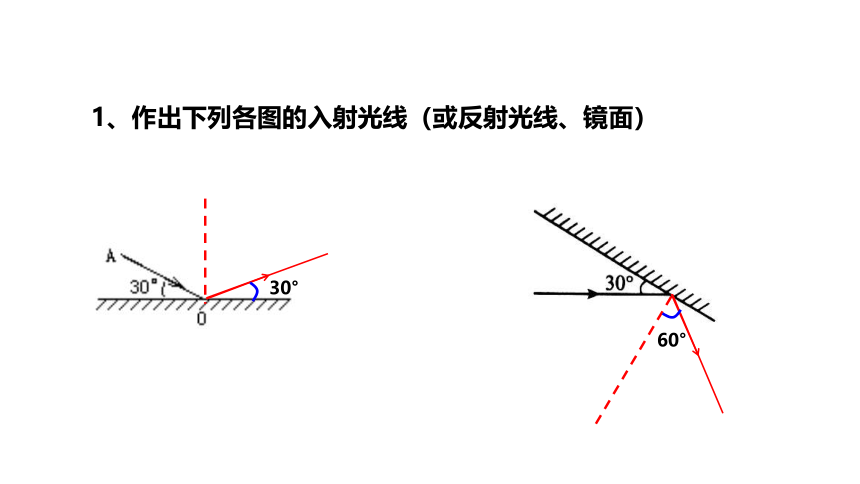

1、作出下列各图的入射光线（或反射光线、镜面）
30°
60°

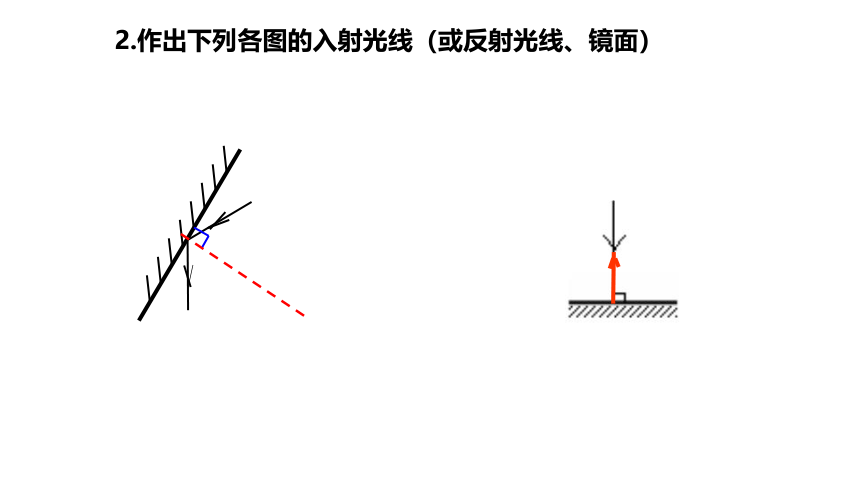

2.作出下列各图的入射光线（或反射光线、镜面）

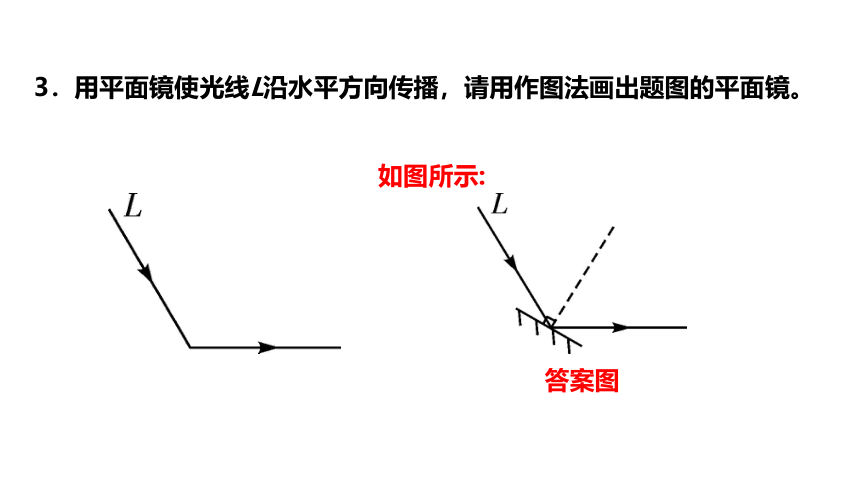

3．用平面镜使光线L沿水平方向传播，请用作图法画出题图的平面镜。　
答案图
如图所示:

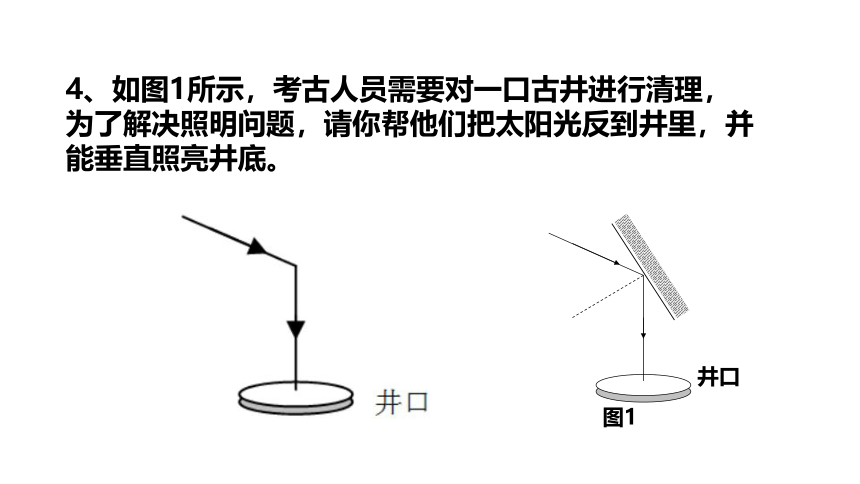

4、如图1所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反到井里，并能垂直照亮井底。
图1
井口
三.平面镜成像作图
3．如图所示，A和B两点中一个是发光点，一个是该点在平面镜中的像;
①请在图中画出平面镜;　
②请画出从发光点发出的光线经平面镜反射后，经过C点的光路图。　
答案图
如图所示:
4、如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。
在平面镜上方的发光点S发出的两条光线经平面镜反射后为OB、OˊBˊ，请在图上画出S的位置及相应的入射光线。
B
O
O′
B′
S
S′
四.光的折射
1．如图所示，一束光从水中斜射向空气中，同时发生折射和反射，试在图中画出这束光的折射光线的大致方向和反射光线。　
答案图
如图所示:
3．如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。　
答案图
如图所示:
4.从岸上看水下的鱼，它变深还是变浅呢？画出光路图。
答：变浅。
A′
A
