(共45张PPT)
第二节
液体的压强
第八章

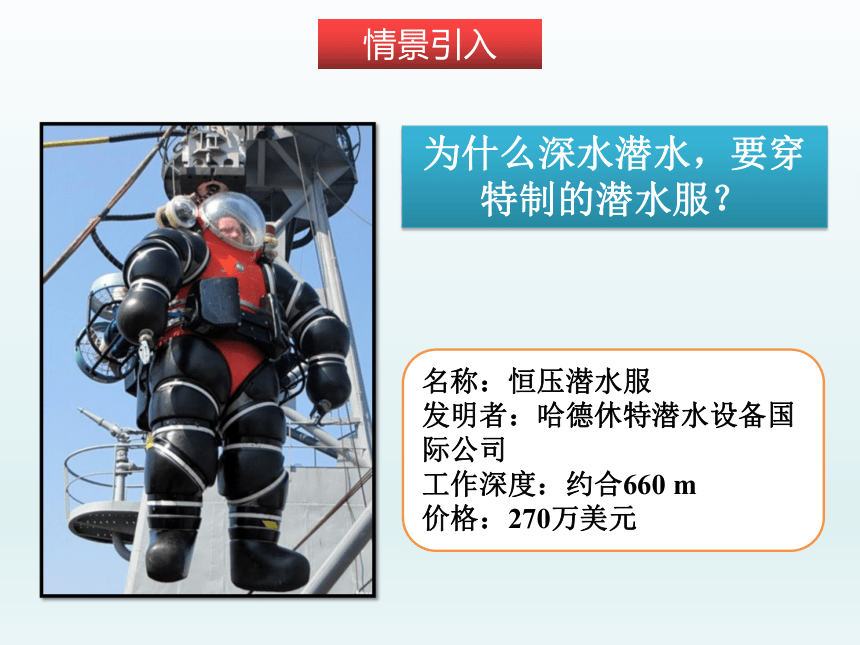

名称：恒压潜水服
发明者：哈德休特潜水设备国际公司
工作深度：约合660 m
价格：270万美元
为什么深水潜水，要穿特制的潜水服？
情景引入
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
情景引入

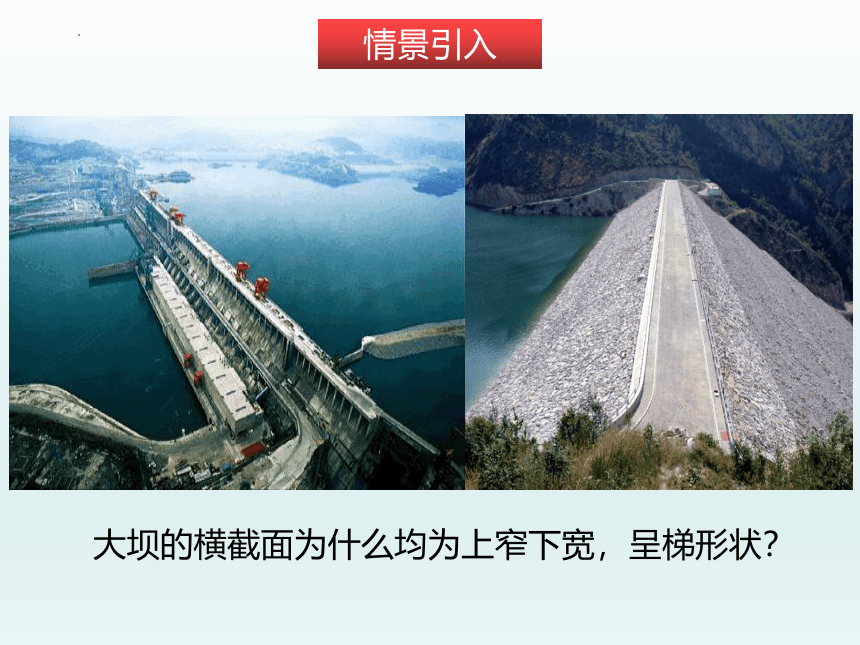

大坝的横截面为什么均为上窄下宽，呈梯形状？
情景引入
以上这些事例都与液体压强有关。

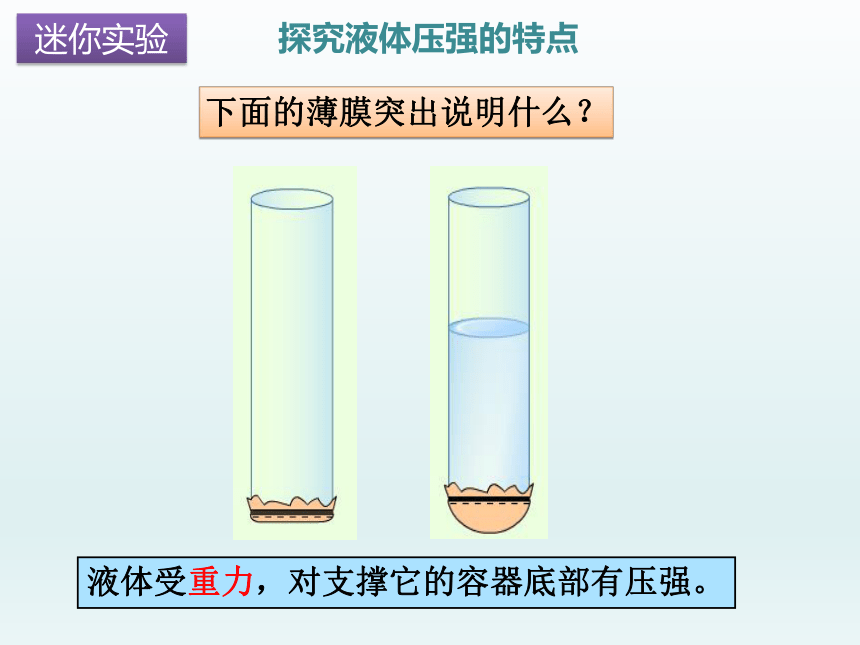

迷你实验
下面的薄膜突出说明什么？
液体受重力，对支撑它的容器底部有压强。
探究液体压强的特点

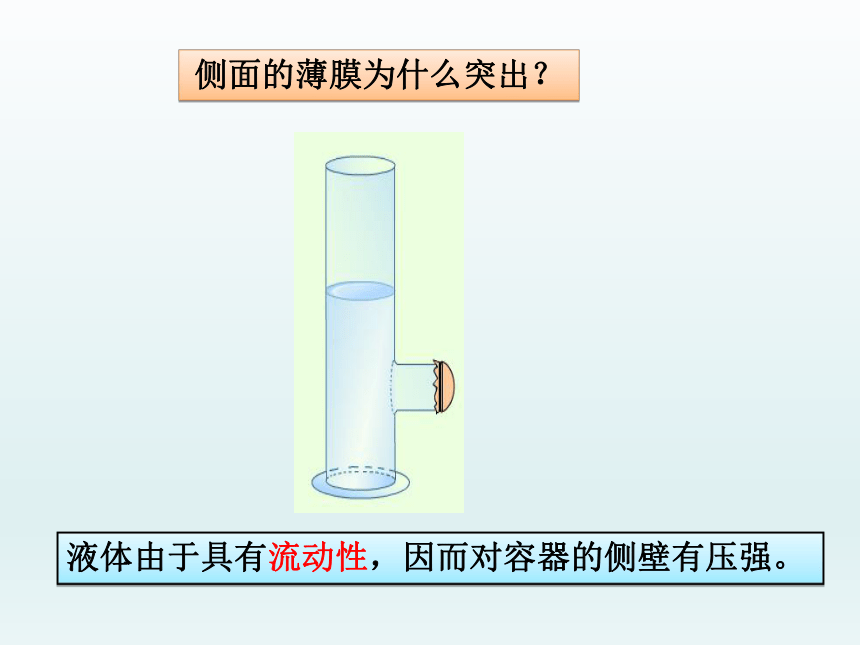

液体由于具有流动性，因而对容器的侧壁有压强。
侧面的薄膜为什么突出？

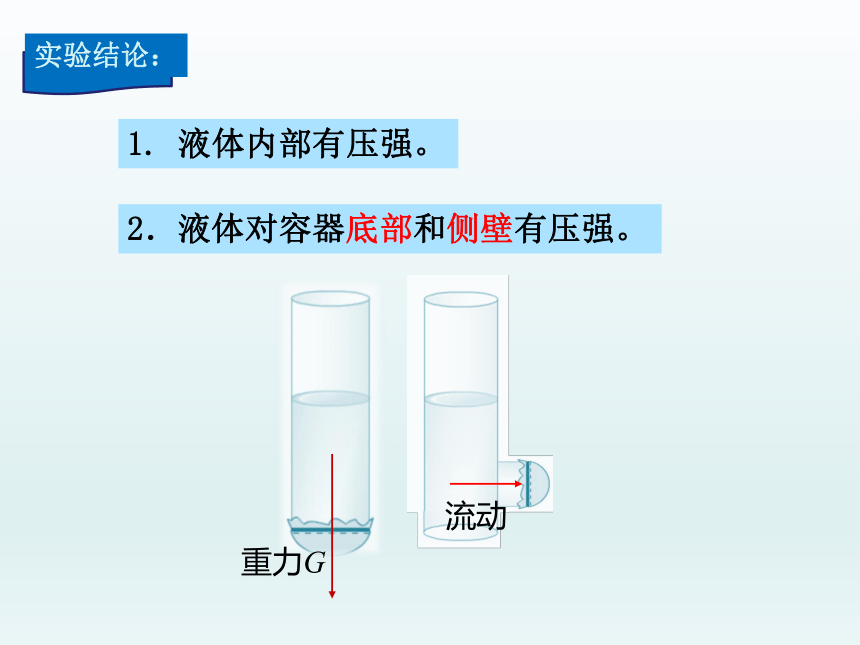

2．液体对容器底部和侧壁有压强。
1. 液体内部有压强。
实验结论：
重力G
流动

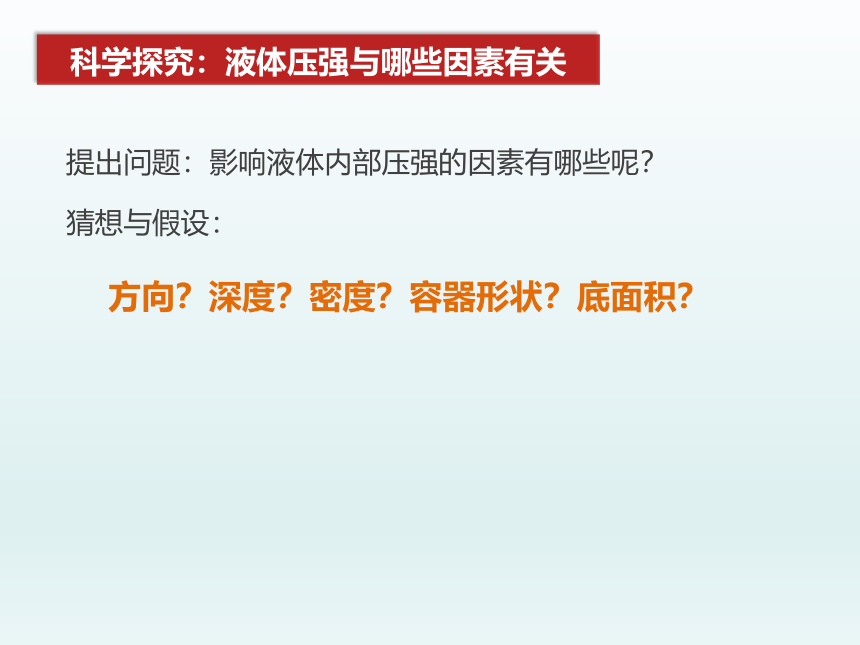

提出问题：影响液体内部压强的因素有哪些呢？
猜想与假设：
方向？深度？密度？容器形状？底面积？
科学探究：液体压强与哪些因素有关

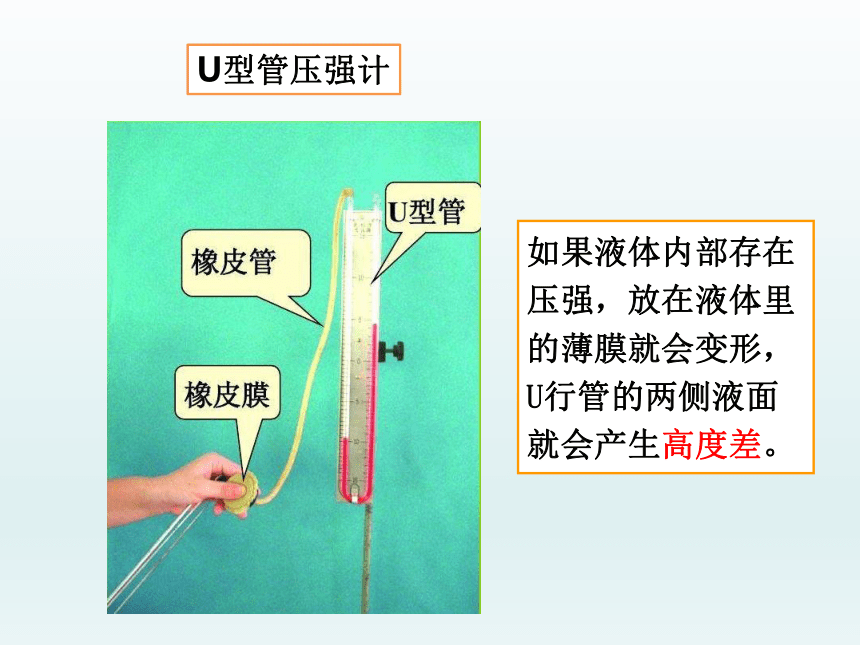

U型管压强计
如果液体内部存在压强，放在液体里的薄膜就会变形，U行管的两侧液面就会产生高度差。
保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
1. 同种液体内部同一深度，向各个方向的压强都相等。

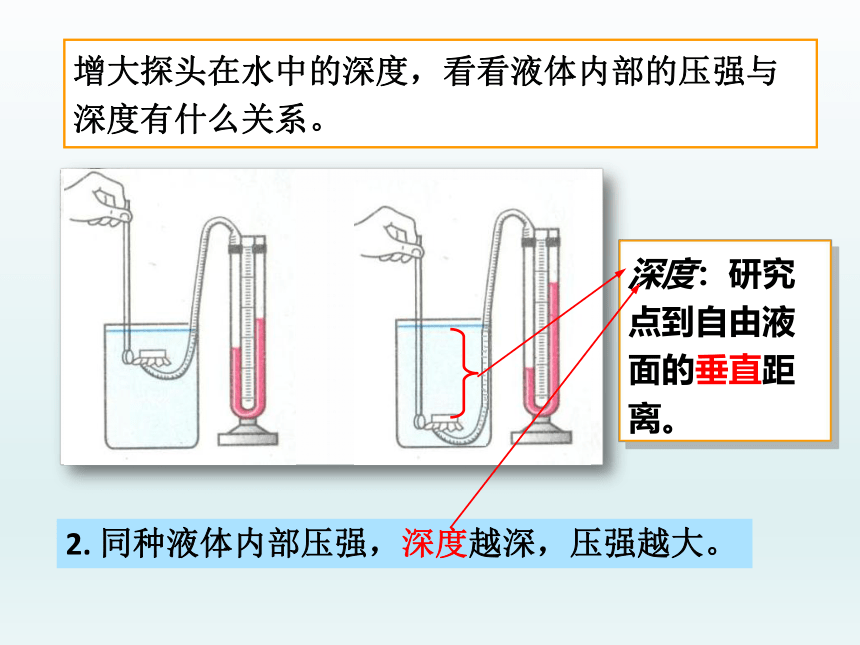

增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
2. 同种液体内部压强，深度越深，压强越大。
深度：研究点到自由液面的垂直距离。
液体的深度h指的是该点到自由液面的垂直距离。
hB=0.1m
hC=0.2m
h
L2
理解深度：
L1
换用不同液体，看看在深度相同时，液体内部的压强是否与液体的密度有关。
3. 深度相同时，液体密度越大，液体内部压强越大。
1. 在液体内部向各个方向都有压强。
2. 在同一深度，向各个方向的压强大小_______；
3. 液体压强与液体 深度 有关:
同种液体内部 深度越深 压强___________；
液体压强与液体 密度 有关:
深度相等时，液体的密度越大，液体产生的压强 __________。
相等
越大
越大
实验结论：
液体压强与 和 有关
深度
液体密度
思考：
如何计算液体内部的压强？
液面下深度为h处液体的压强为
r
S
h
液体压强公式：
1. 这个液柱的体积:
V=sh
2. 这个液柱的质量:
m=ρv=ρSh
3. 这个液柱有多重 对平
面的压力是:
F=G=mg=ρgsh
4. 平面受到的压强
P=
S
=
ρ液 gh
F
－
公式推导步骤:
r
S
h
p=ρ液gh
m
Kg/m3
9.8N/kg
Pa
注意：
如下三种容器，底面积均为S，液面高度均为h，则液体对容器底部的压力为多少？
补充知识——三种常见容器
G水
三种常见容器
G '水
G水
< G水
F < G水
三种常见容器
G水
G '水
>G水
F > G水
三种常见容器
F = G水
F < G水
F > G水
总结
计算总结
再求压强：P = F / S
（2）液体对容器底部，
再求压力：F = PS
固体压强
液体压强
先求压力：F = G容+G液
先求压强：P = ρgh
（1）容器对桌面，
　　帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
帕斯卡裂桶实验
帕斯卡裂桶实验
为什么潜水员穿的深海潜水服比浅海潜水服要厚重一些？
液体压强随深度的增加而增大，故深海潜水服要比浅海潜水要更耐压，更厚重些。
大坝的横截面为什么均为上窄下宽，呈梯形状？
大坝上窄下宽,是因为液体内部的压强随深度的增加而增大,坝底受到水的压强大,下宽能耐压。
1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
连通器
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
研究方法：理想化模型
3．连通器的应用
水位计
过路涵洞
船闸是利用连通器原理工作的
船闸的工作原理
1.帕斯卡定律：
密闭液体
条件：
内容：
加在密闭液体上的压强，能够大小不变地被液体向各个方向传递
公式：
p1=p2
应用：
液压机
帕斯卡定律
二
F1
F2
S1
S2
p1=
F1
S1
p2=
F2
S2
根据帕斯卡原理：
p1=p2
F2
S2
F1
S1
=
∴
F2=
S2
S1
.F1
大活塞上可以产生一个与其表面积成正比的力
∵
F1
F2
S1
S2
2.应用：
液压机
液体压强
产生原因：
受重力影响并具有流动性
特点
1.对容器底部和侧壁都有压强
2.液体内部向各个方向都有压强
4.在同一深度，液体向各个方向的压强相等
3.液体的压强随深度的增加而增大
大小
1.只由液体密度与深度决定
2.液体压强公式：
5.在同一深度，液体的密度越大，压强越大
应用：
连通器、液压机
连通器
应用：茶壶、锅炉水位计、船闸等。
特点：连通器里装同种液体且不流动时，连通器个部分中的液面总是相平的。
定义：上端开口、下端连通的容器
帕斯卡定律
公式：p1=p2
应用：液压机
液体压强的应用
1.关于连通器的理解正确的（ ）
A、连通器中至少有两个开口
B、连通器中只有两个开口
C、在连通器中倒入液体后，各液面一定相平
D、底部互相连通的容器叫连通器
A
2.下列容器中，不是连通器的是（ ）
A、U形压强计
B、茶壶
C、锅炉水位计
D、船闸
A
3.一端蒙橡皮膜的玻璃筒，插入水中，如图所示，在逐渐下插的过程中，橡皮膜将 ( )
A、逐渐下凸
B、逐渐上凸
C、保持不变
D、不好判断
B
4.如图所示容器中装有水，
其中h1=1m，h2=60cm，容器
的底面积S=20cm2，则水对
容器底的压力和水对容器顶
的压强各是（g取10N/kg）（ ）
A.12N、4×103Pa 　 B.20N、4×103Pa
C.20N、1×104Pa 　D.12N、1×103Pa
B
